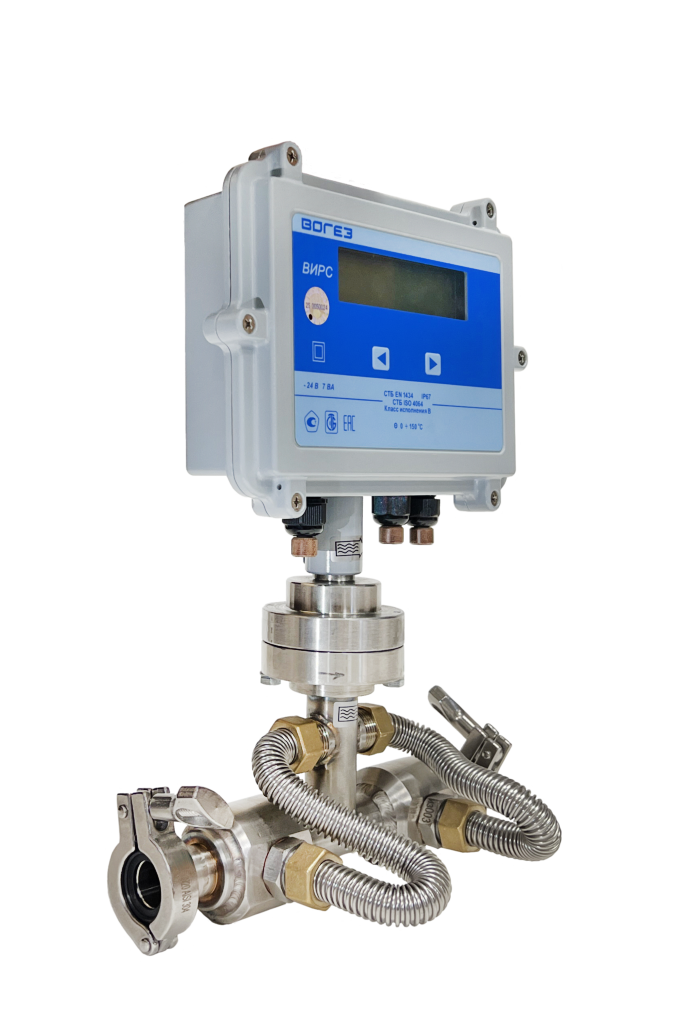

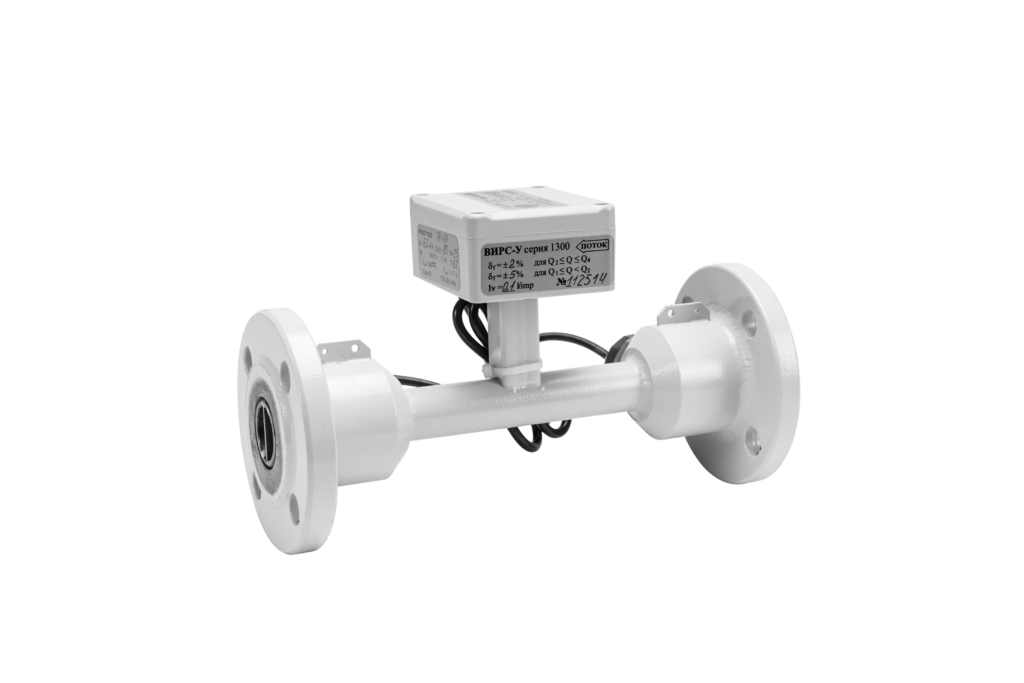

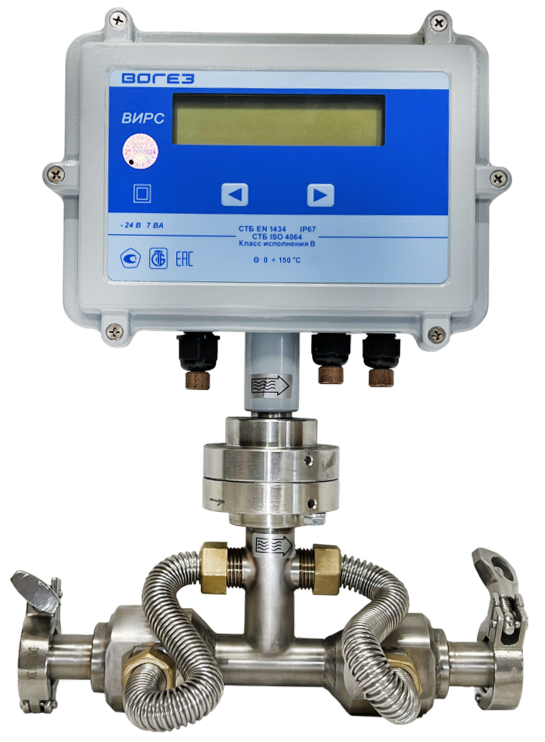

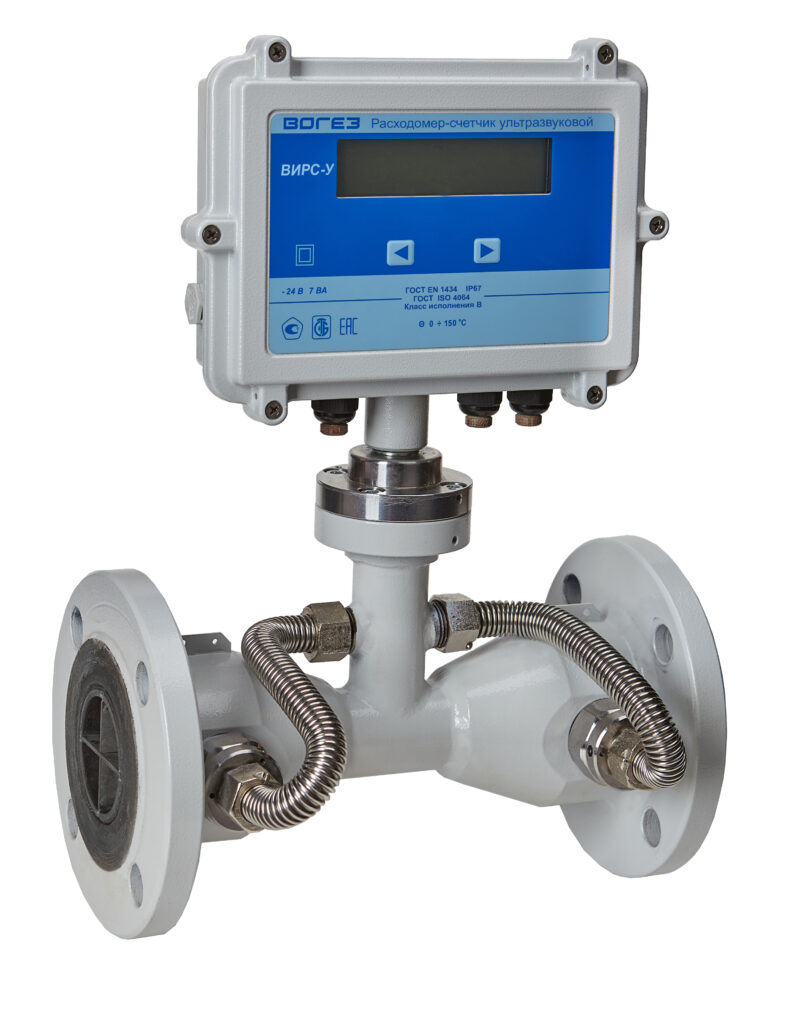

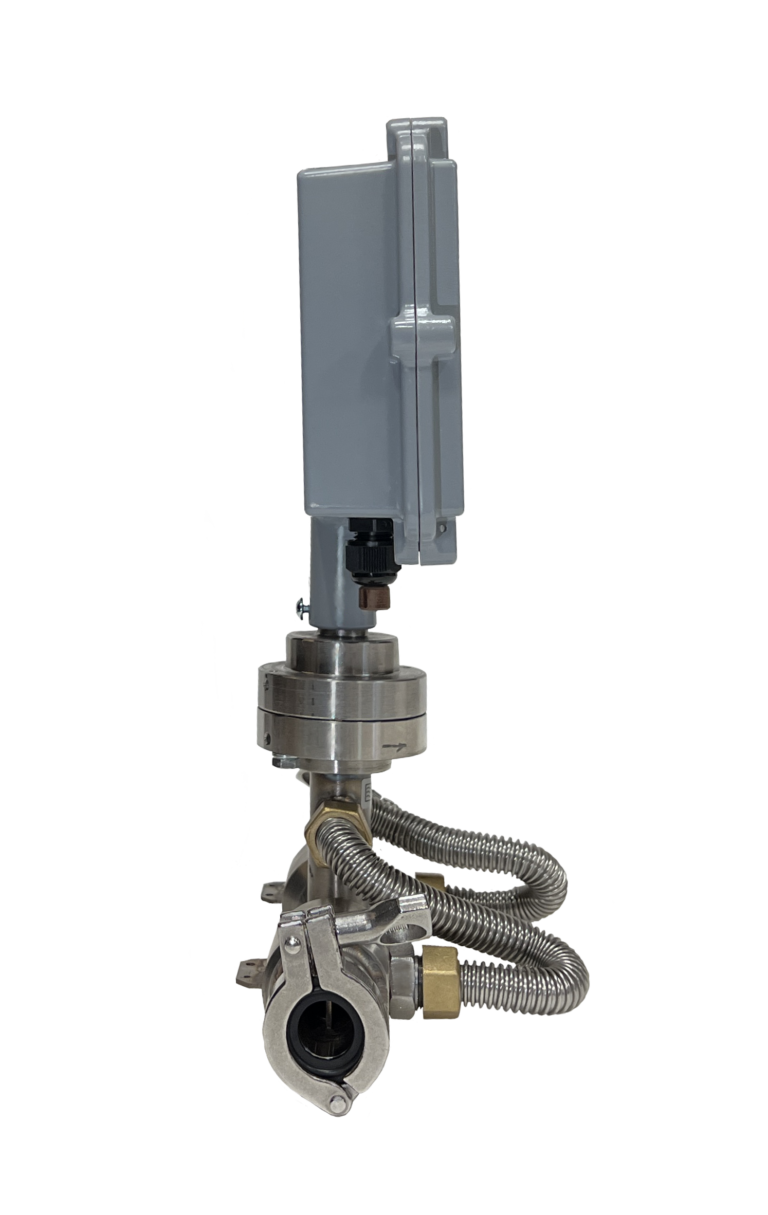

Счетчики-расходомеры ультразвуковые ВИРС-У

  Счетчики-расходомеры ультразвуковые ВИРС-У используют современный ультразвуковой метод измерения, а при их изготовлении используются стойкие к коррозии и разрушению материалы. В совокупности всё это позволяет добиться высокого класса точности (менее 1% погрешности). Счетчики-расходомеры ультразвуковые ВИРС-У идеальны для использования как в коммунально-хозяйственном секторе, так и в топливно-энергетическом комплексе, промышленном секторе.

  Счетчики-расходомеры ультразвуковые ВИРС-У (расходомеры) предназначены для измерения объемного расхода и объема жидкости, протекающей в закрытом трубопроводе, и преобразования его в нормированный импульсный и токовый выходной сигнал.

Оформить заказ

Технические характеристики

Отличительные особенности

  • низкая погрешность измерения (2%, 1%, 0,5%);
  • широкий диапазон измерения расхода 1:100;
  • материал преобразователя расхода: сталь 20 или нержавеющая сталь AISI 304 (08Х18Н10),  AISI 316;
  • материал излучателя: титан;
  • отсутствие движущихся частей в конструкции преобразователя;
  • незначительные потери давления;
  • широкий диапазон диаметров первичного преобразователя от DN 15 до DN 1200;
  • различные частоты ультразвука (1 MHz,  2 MHz) для измерения различных сред;
  • несколько вариантов форм первичных преобразователей (прямая труба, прямая труба с ужением, крестообразная);
  • измерения при любом качестве и электропроводности воды, измерения неэлектропроводных жидкостей (нефтепродукты, масла и др.);
  • формирование сигнала обратного направления потока (реверса);
  • широкий диапазон веса выходных импульсов от 0,02 до 800;
  • режим автодиагностики работы преобразователя;
  • питание преобразователя от внешнего источника постоянного тока напряжением 24 В;
  • пассивный (открытый сток) активный типы выходного каскада расходомера;
  • номинальное давление измеряемой среды 1,6 МПа, 2,5 МПа;
  • варианты: с индикацией или без нее;
  • токовый выходной сигнал пропорциональный мгновенному расходу 4...20 мА;
  • степень защиты оболочек расходомера IP65, IP67;
  • температура измеряемой среды от 0 до 150° С;
  • температура окружающей среды от -25 до 50° С.

Типоразмеры счетчиков-расходомеров ВИРС-У

Номинальный диаметр DN, мм Минимальный расход Qmin, м³/ч Максимальный расход Qmax, м³/ч
Масса, не более, кг Потери давления ΔРn при расходе 0,7Qmax Вес импульса, л/имп
15 0,03* 3* 1 0,014 от 0,01 до 0,1
20 0,05* 5* 5 0,012 от 0,015 до 0,15
25 0,07* 7* 8 0,014 от 0,01 до 0,1
32 0,12* 12* 9 0,014 (0,007) от 0,02 до 0,2
40 0,2* 20* 10 0,006 от 0,04 до 0,4
50 0,3* 30* 12 0,012 (0,006) от 0,04 до 0,4
65 0,5* 50* 14 0,002 (0,005) от 0,01 до 0,1
80 0,8* 80* 16 0,004 от 0,15 до 1,5
100 1,2* 120* 20 0,004
от 0,5 до 5
150 6,3 630 26 0,004 от 0,08 до 8
200 11 1100 40 0,004 от 1,4 до 14
250 18 1800 50 0,004
от 3,1 до 31
300 25 2500 60 0,004
от 5 до 5
400 45 4500 85 0,004
от 7 до 70
500 70 7000 140 0,004
от 12,5 до 125
600 100 10000 200 0,004
от 20 до 200
700 140 14000 240 0,004
от 40 до 400
800 180 18000 300 0,004
от 50 до 500
1000 280 28000 500 0,004 от 80 до 800
1200 400 40000 600 0,004
от 100 до 1000

  * - значение расхода для преобразователя расхода в форме прямой трубы с сужением.
Расходомеры с DN80-1200 - в форме прямой трубы, с DN15-100 - в форме прямой трубы с сужением.

Пределы допускаемой относительной погрешности преобразователей расхода

Таблица 2. Пределы допускаемой относительной погрешности преобразователей расхода
Обозначение расходомера   Класс точности    Диапазон измерения
расхода, м3/ч
Пределы относительной
погрешности измерения
объема, %




ВИРС-У
0,5     0,04Qmax≤Q≤Qmax
±0,5
  Qmax≤Q<0,04Qmax     ±(0,5+0,005 Qmax/Q), но более 2%
1 (С) 0,04Qmax≤Q≤Qmax  ±1
  Qmax≤Q<0,04Qmax     ±(1+0,01 Qmax/Q), но более 3%
2 (В)    0,04Qmax≤Q≤Qmax    ±2
  Qmax≤Q<0,04Qmax    ±(2 + 0,02 Qmax/Q), но не более 5%

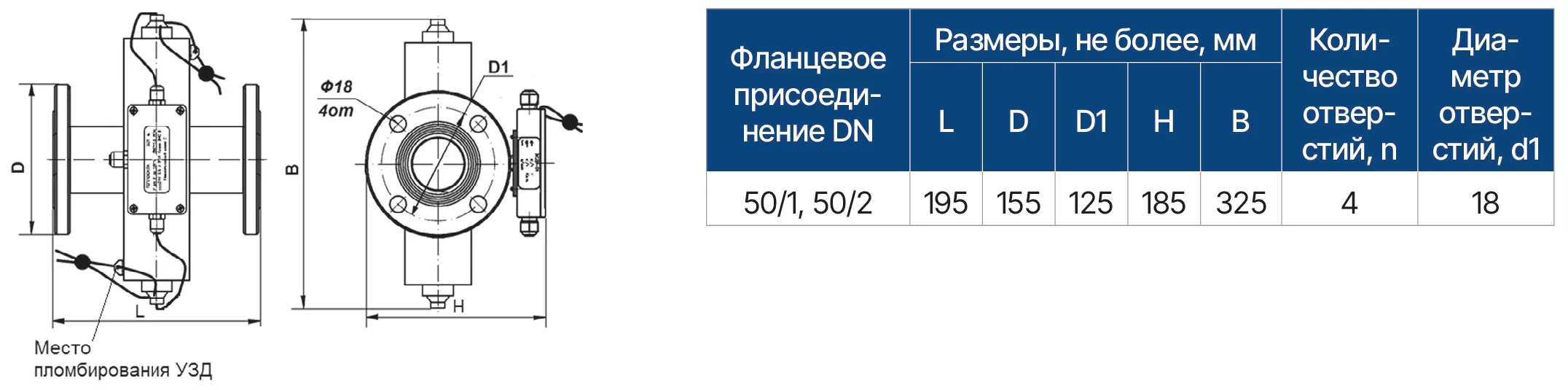

Габаритные и установочные размеры счетчика-расходомера ВИРС-У

Счетчик-расходомер с  крестообразным ППР

 Крестообразная форма ВИРС-У.jpg

Номинальный диаметр DN, мм. Размеры, мм

L D D1 H B
25, 32 195 160 125 175 325

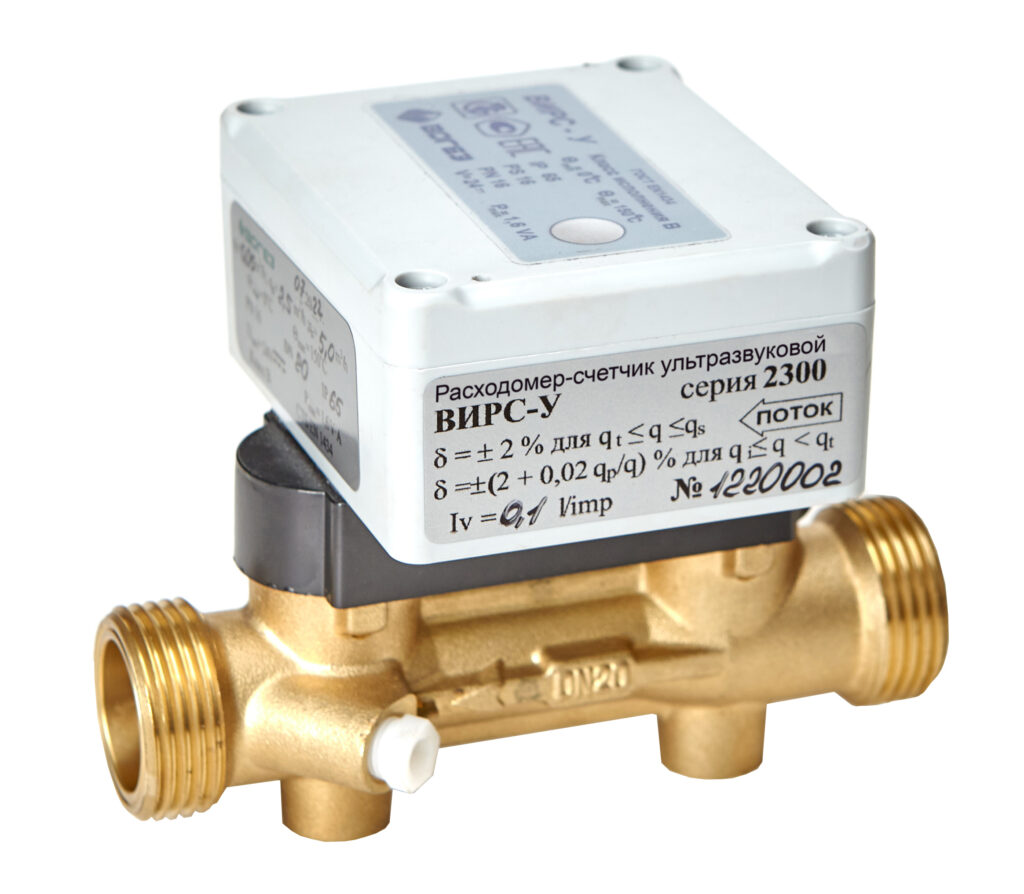

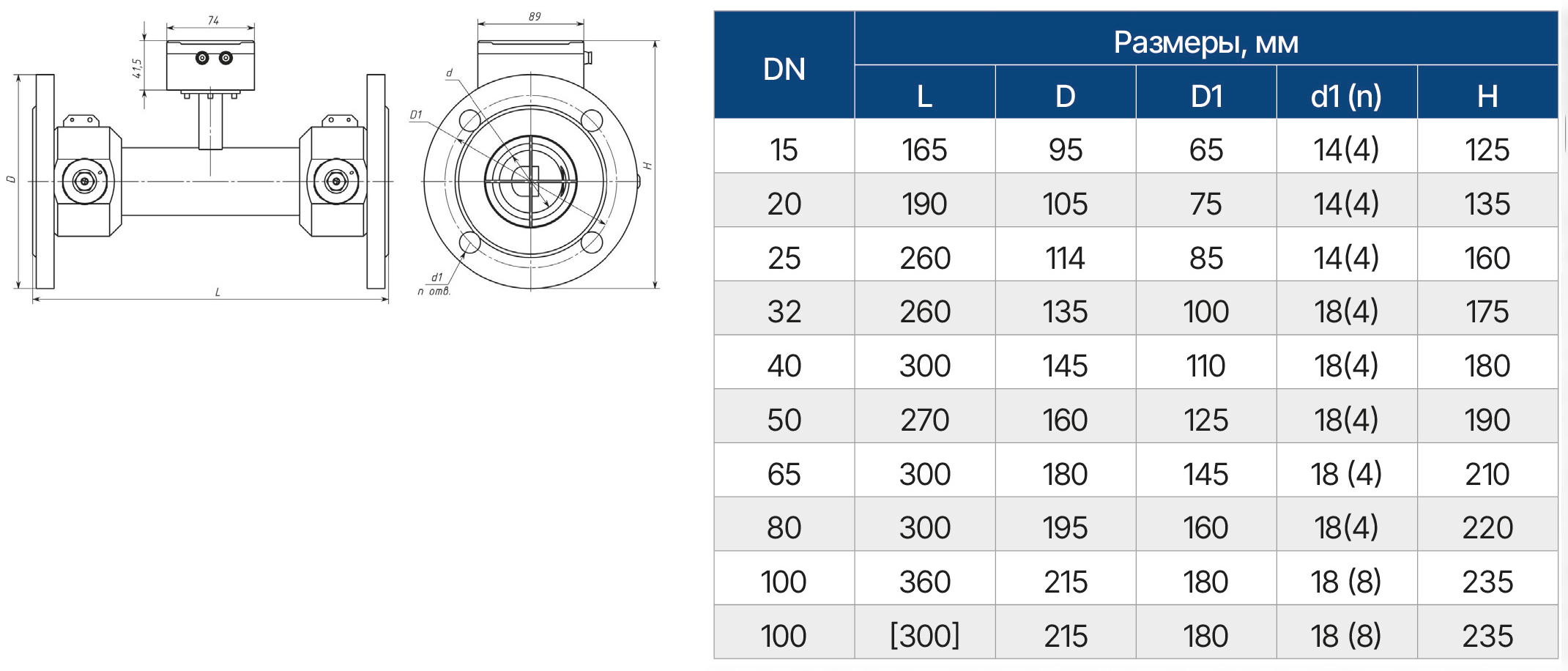

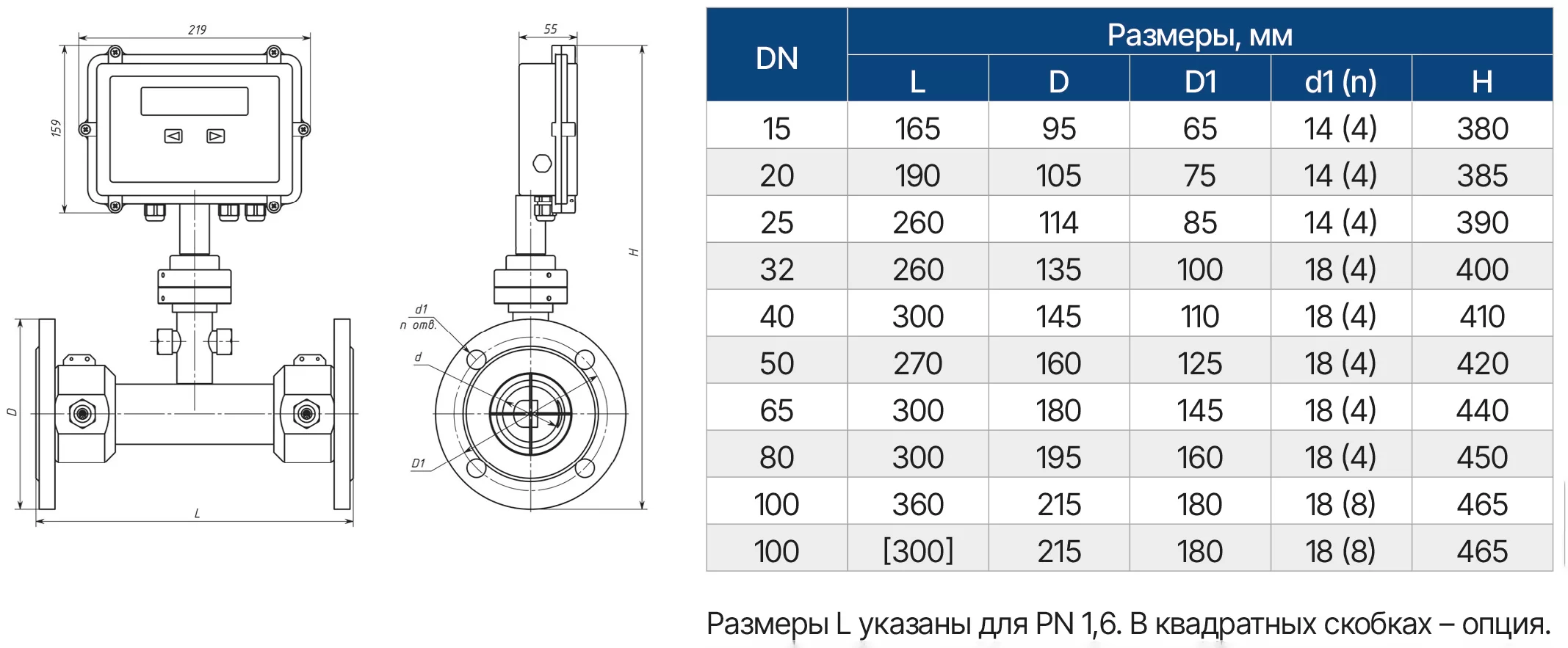

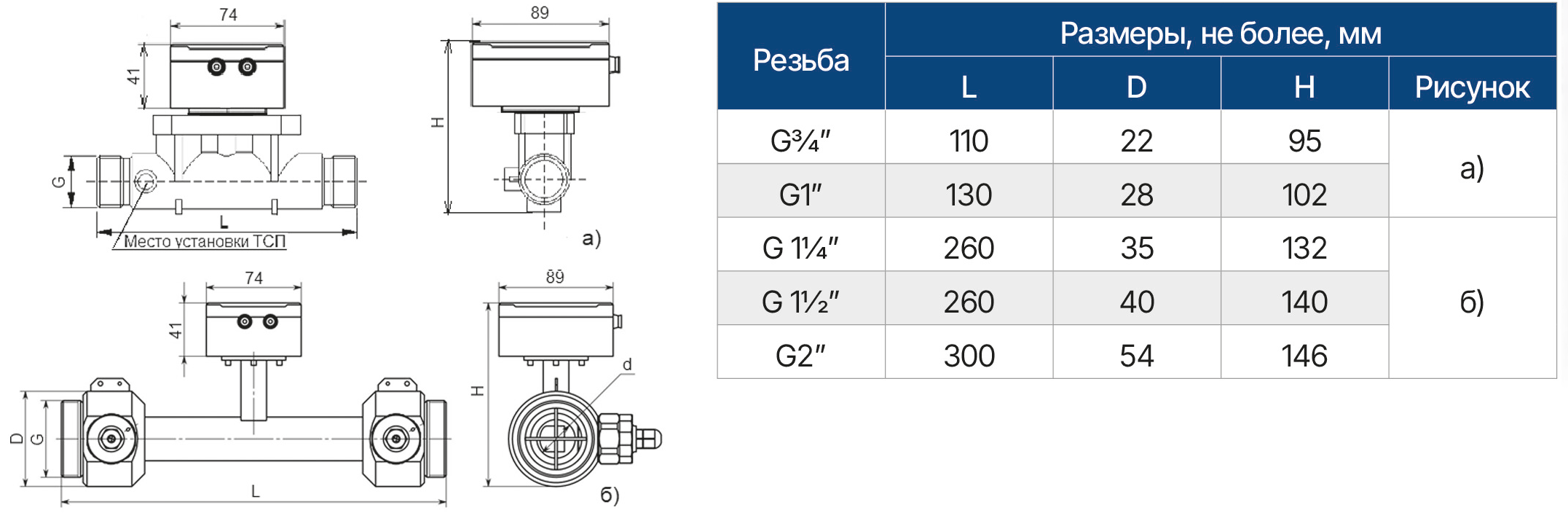

Счетчик-расходомер с ППР в форме прямой трубы с сужением

  В форме прямой трубы ВИРС-У.jpg

Номинальный диаметр DN, мм. Резьбовое соединение Размеры, мм


L* D D1 H B
15 G 3/4 190 100


20 G1 190 110


25 G1 1/4 260 120


32 G1 1/2 260 135 100 140 150
40 G2 300 (260) 145 110 150 160
50
350 (270) 160 125 165 175
65
350 180 145 190 195
80
350 195 160 200 210
100
350 215 180 215 230

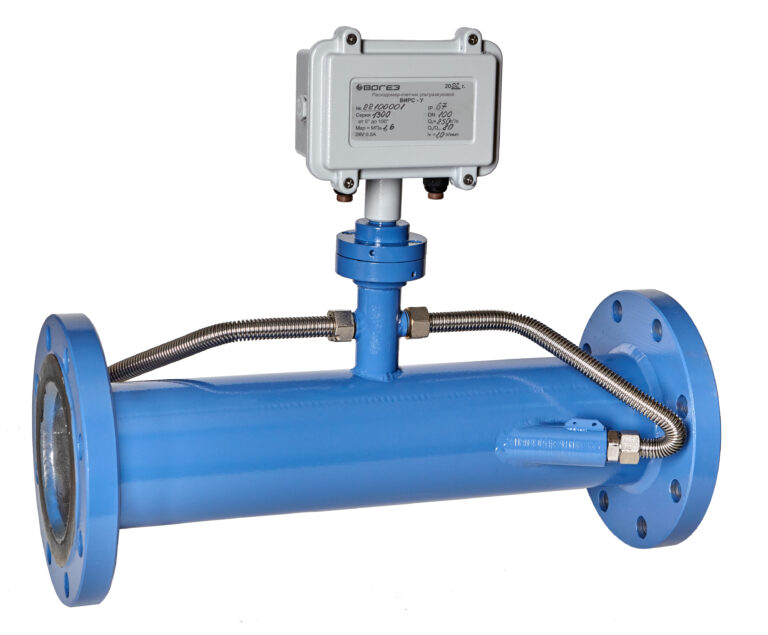

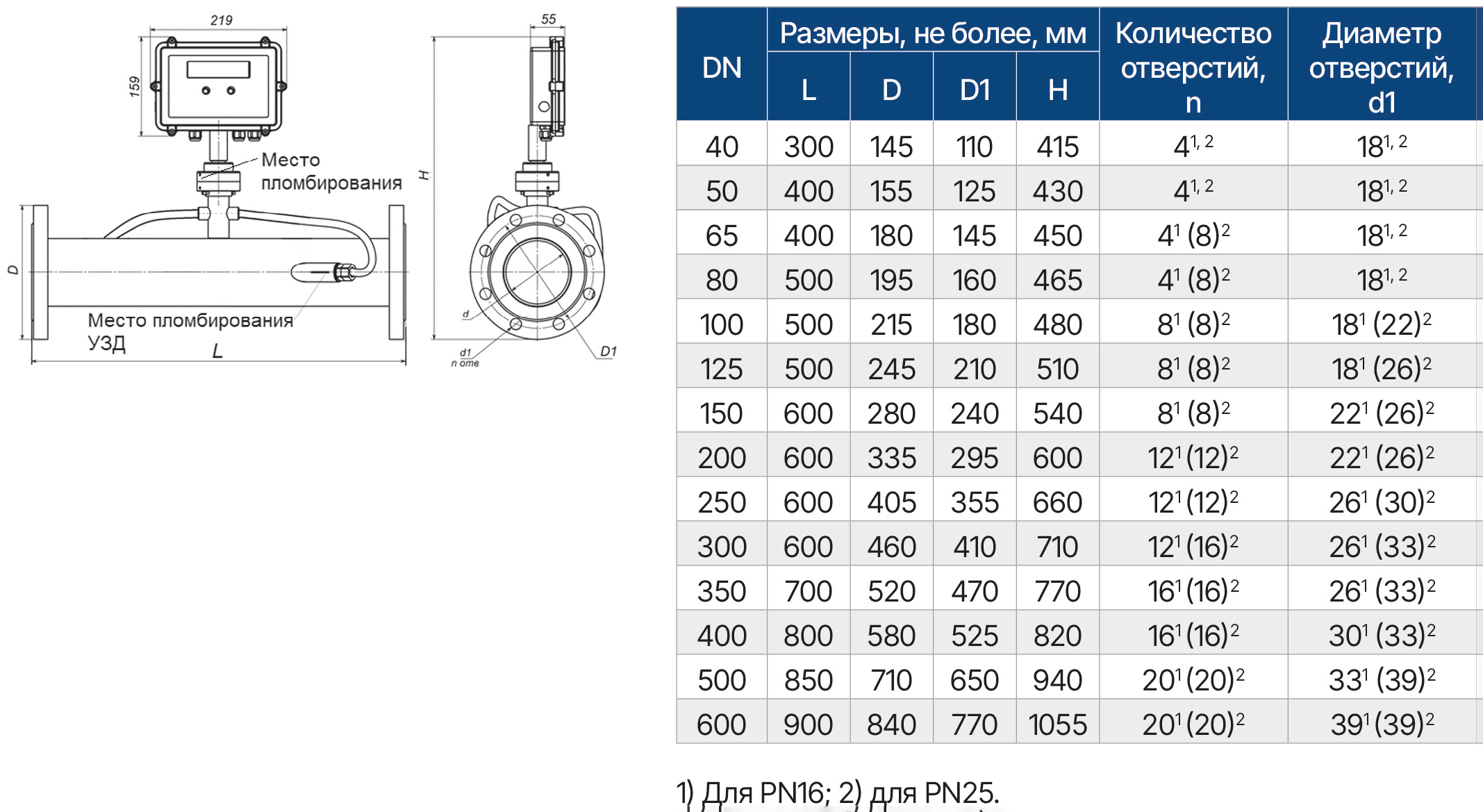

Счетчик-расходомер с ППР в форме прямой трубы однолучевой
В форме прямой трубы однолучевой ВИРС-У.jpg

Номинальный диаметр DN, мм. Размеры, мм.

L* D D1 H B
50 600 160 140 215 180
65 600 180 160 235 190
80 700 (500) 195 160 215 200
100 700 (500)
215 180 235 235
150 600 (500)
280 240 300 307
200 600 (500)
335 295 355 379
250 600 (500)
405 355 425 433
300 600 (500)
460 410 480 485
400 800 580 525 600 586
500 850 710 650 730 690
600 900 840 770 860 790
700 950 910 840 930 880
800 1100 1020 950 1040 980
1000 1360 1255 1170 1275 1190
1200 1400

1300 1400
* в скобках - длина укороченного варианта, поставляется по спецзаказу

Длины прямых участков для однолучевого счетчика-расходомера ВИРС-У

Таблица 3


До преобразователя После преобразователя
ВИРС-У (крестообразный) DN25, DN32

Не менее 3DN

Не формируется

ВИРС-У (в форме прямой трубы с сужением) DN15-100

Не менее 10DN* вне зависимости от вида местного сопротивления



Не менее 3DN

ВИРС-У (в форме прямой трубы) DN65-1200 в зависимости от местного сопротивления:

- гильза термометра 0,03D<d<0,13D

Не менее 5DN






Не менее 3DN

- колено, полностью открытая задвижка (вентиль), тройник, расширение или сужение потока (конусность 8°)

Не менее 10DN

- прокладка, резко выступающая внутрь трубопровода, внезапное расширение потока, кран, симметричный вход в трубу после емкости, грязевик, группа колен в одной плоскости.**

Не менее 15DN

- группа колен в разных плоскостях, не полностью открытая задвижка (вентиль), совмещенные местные сопротивления, смешивающиеся потоки с температурой, отличающейся более, чем на 10°.***

Не менее 20DN

* При невозможности обеспечить необходимые прямые участки рекомендуется применять струевыпрямители производства ООО "ВОГЕЗЭНЕРГО". Струевыпрямители устанавливаются на расстоянии не менее 5DN перед расходомером и эффективно спрямляют поток жидкости, особенно в случае сильнодеформированного профиля.
** Группу колен считают таковой, если расстоянии между коленами не превышает 5DN.
*** Совмещенными считают такие местные сопротивления, расстояние между которыми не превышает 5DN.
