Электроприводы-регуляторы давления
Назначение: для управления регулирующей арматурой с целью автоматического поддержания заданного значения давления (перепада давления) рабочей среды.
Выпускаются в базовом исполнении (ВЭП-24ХМ) и с дополнительной функцией:
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при попадании сетевого питания (ВЭП-24ХМВ).
Принцип работы
Принцип работы ЭИМ заключается в управлении регулирующим клапаном с целью поддержания давления до или после клапана, а также перепада давления в соответствии с заданным значением.
Наличие в ЭИМ резервного источника питания позволяет продолжить процесс регулирования или установить его в заданное положение при пропадании сетевого питания. (ВЭП-241МВ; ВЭП-245МВ; ВЭП-248МВ). Время автономной работы 0,5-1 часа в зависимости от усилия электропривода.
ЭИМ производит постоянный опрос датчиков давления и изменяет положение регулирующего органа клапана, для устранения рассогласования между измеренным и заданным значением регулируемого параметра.
Задание режимов работы, значения давления и программирование дополнительных функций производится с клавиатуры блока в диалоговом режиме работы с информационными «окнами», выводимыми на ЖКИ – индикатор. Работа с информационными «окнами» осуществляется с помощью клавиатуры, расположенной на передней панели блока.
В процессе работы ЭИМ постоянно осуществляет самодиагностику. При возникновении неисправности на индикаторе в основном окне свободного доступа периодически появляется сообщение «Отказ». При возникновении нескольких неисправностей одновременно, сообщения о них выводятся на индикатор по очереди. Дополнительно контроллер отслеживает параметры привода (положение, возможное заклинивание), программно реагирует на возможные отклонения в работе и автоматически принимает меры по их устранению.
Достоинства ЭИМ:
- панель управления с ЖКИ дисплеем и клавиатурой, встроенная в корпус привода;
- возможность подключения датчиков с различным верхнем значением диапазона измеряемого давления или перепада давления;
- широкий диапазон поддерживаемых давлений, перепадов давлений;
- высокая точность поддержания заданных параметров;
- возможность дистанционного контроля давления и изменения регулируемых параметров через интерфейс RS-485.

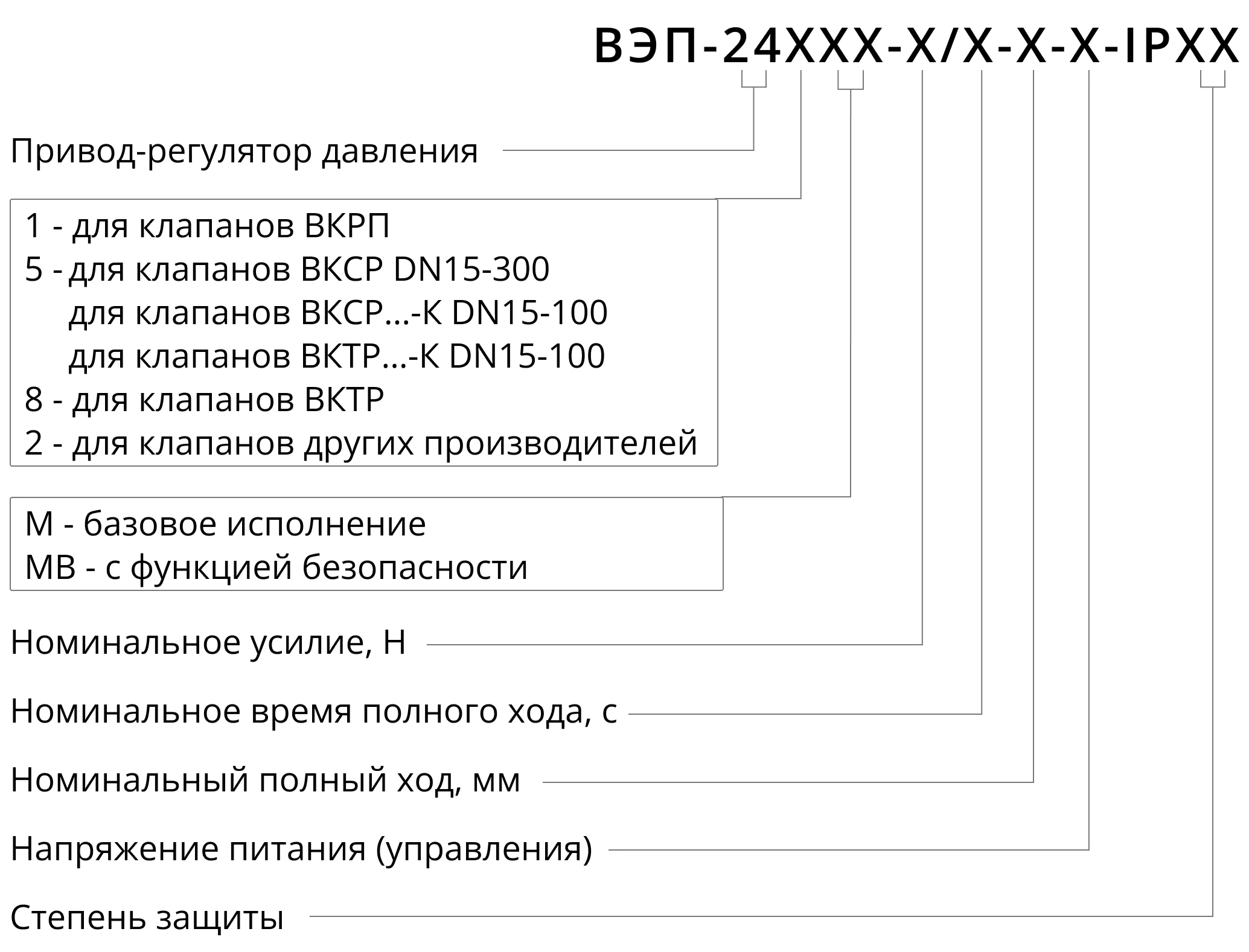

Обозначение при заказе
Пример обозначения при заказе
-
Механизм исполнительный электрический прямоходный ВЭП-241М-2700/63-20-220В,50Гц-IP65.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной ВКРП (для пара), с номинальным усилием 2700Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением для регулирования давления или перепада давления и степенью защиты IP65. -
Механизм исполнительный электрический прямоходный ВЭП-245МВ-1600/63-20-220В,50Гц-IP65.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 1600Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением для регулирования давления или перепада давления, с резервным источником питания и степенью защиты IP65.
Важно!
Количество датчиков давления необходимо указать при заказе электроприводов со встроенным регулятором давления непрямого действия.
Технические характеристики
|
Обозначение |
ВЭП-241М(В*), ВЭП-245М(В*), ВЭП-248М(В*) |
|||||||||||||
|
Номинальное усилие, Н |
1600 |
2700 |
3000** |
4000** |
7000** |
|||||||||
|
Напряжение питающей сети |
220 В, 50 Гц и 24 В (постоянного или переменного тока) |
|||||||||||||
|
Потребляемая мощность, Вт |
6 |
10 |
24 |
|||||||||||
|
Номинальный полный ход, мм |
20 |
20 |
32 |
20 |
32 |
20 |
32 |
50 |
50 |
80 |
||||
|
Номинальное время полного хода, с (задается с клавиатуры) |
30 |
40 |
40 |
80 |
30 |
40 |
30 |
40 |
75 |
75 |
100 |
|||
|
Управление |
Встроенный регулятор давления |
|||||||||||||
|
Защита двигателя от перегрузки |
Электронная |
|||||||||||||
|
Класс защиты от поражения электрическим током |
II |
I |
||||||||||||
|
Диапазон регулируемого давления (перепада давления), МПа |
0,01-2,0 |
|||||||||||||
|
Дискретность задания давления (перепада давления),МПа |
0,01 |
|||||||||||||
|
Количество подключаемых датчиков с сигналом 4-20 мА или 0-10 В (датчики давления) |
до 2 |
|||||||||||||
|
Входное сопротивление: — для сигнала 4-20 мА |
не более 250 Ом |
|||||||||||||
|
Тип интерфейса связи |
RS-485, протокол обмена Modbus RTU |
|||||||||||||
|
Режим работы по ГОСТ IEC60034-1-2014 |
S1 100% ПВ |
|||||||||||||
|
Температура окружающей среды |
от 1 °C до 50 °C |
|||||||||||||
|
Степень защиты |
IP65 |
|||||||||||||
*Исполнение МВ встроенный источник резервного питания позволяет продолжить процесс регулирования или установить шток клапана в заданное положение («открыт» или «закрыт») при попадании сетевого питания.
** Электроприводы с номинальным усилием 3000-7000 Н не выпускаются с резервным источником питания.
Электрические схемы подключения электропривода:
-
Схема подключения электропривода при работе с одним датчиком давления. Питание 220В, 50Гц
2.Схема подключения ЭИМ при работе с двумя датчиками давления. Питание 220В, 50Гц.
3. Схема подключения электропривода для ГВС при работе с одним датчиком давления. Питание 24В.
4. Схема подключения электроприводов для отопления при работе с двумя датчиками давления. Питание 24В
