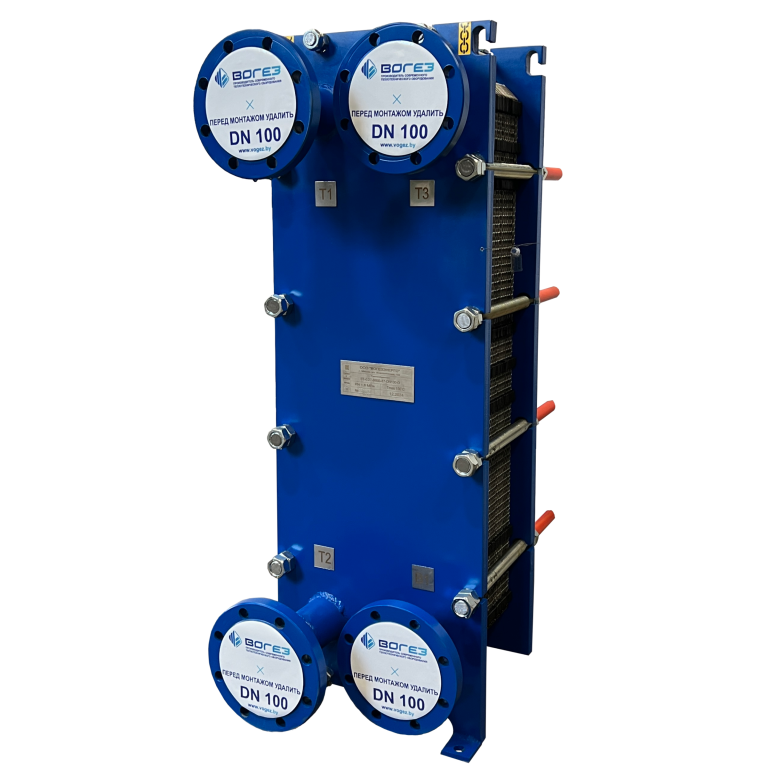

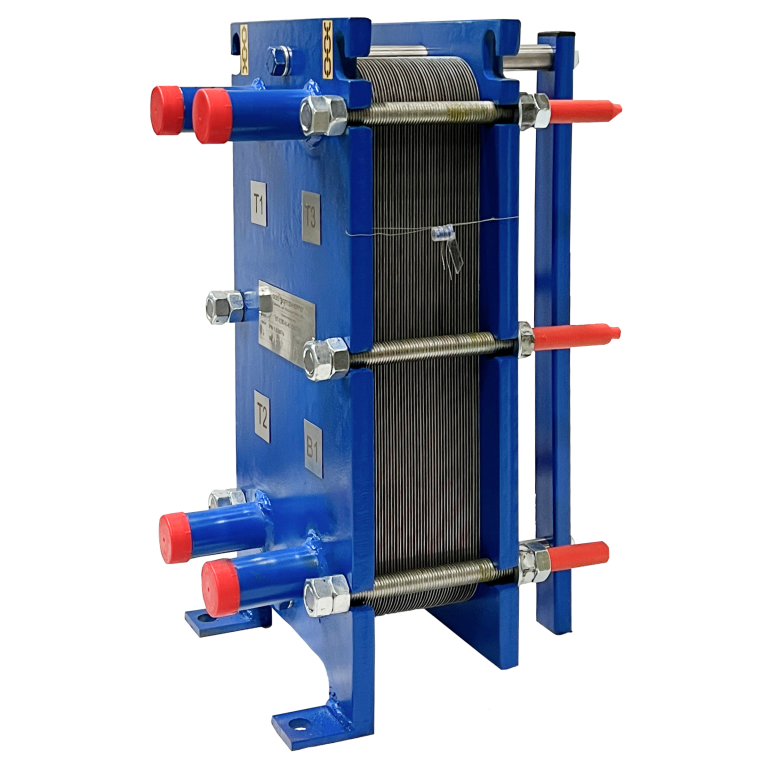

Теплообменники пластинчатые ВТ

Теплообменник ВТ_ИТОГ.png

НАЗНАЧЕНИЕ

  Для осуществления процессов теплообмена в системах отопления, вентиляции и горячего водоснабжения зданий между различными средами (вода, водные растворы этиленгликоля, пропиленгликоля, нейтральной жидкости, пар).

Для нагрева и охлаждения жидкости и парообразный сред в различных технологических процессах, в том числе в пищевой промышленности.

Теплообменники не предназначены для работы с токсичными, взрыво - и пожароопасными средами.

НАШИ ПРИЕМУЩЕСТВА

-Производство телообменников под разные температурные графики и нагрузки;
-Полный цикл собственного производства (производство платин и резиновых уплотнений);
-Минимальные сроки изготовления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





Наименование показателя, единицы измерения

Значения показателя для теплообменника с пластинами типоразмеров

0,06
0,14 0,2 0,25 0,4 0,5 0,65 0,85

Площадь поверхности теплообмена пластины, м2

0,06
0,14  0,2 0,25 0,4 0,5 0,65 0,85

Толщина, мм

0,4-0,5-0,6

0,4-0,5-0,6

0,7 0,4-0,5-0,6

Номинальный диаметр патрубков или фланцев DN, мм

32 40 50 50,80 100 80 100 200 200

Максимальная площадь поверхности теплообмена, м2

8,0 32,0 72,0 92,0 40,0 46,5 66,0 96,0

Номинальное давление PN, МПа

1,6

1,0;1,6*

1,6

Геометрические размеры

Согласно КД

Масса, кг

Согласно КД



* 1,0 - по неразборной плоскости, 1,6 - по разборной плоскости
Материал уплотнений - резина марки EDPM.
Материал пластин - нержавеющая сталь AISI 304, AISI 316

Обозначение при заказе теплообменника пластинчатого разборного


Пример обозначения при заказе

- Теплообменник ВТ-0,14-26ББ/26ББ - 53 - DN 50 - Ц - теплообменник ВТ с типоразмером пластин 0,14; с количеством пластин 26 шт. типа Б первого хода; количеством пластин 26 шт. типа Б второго хода; суммарное количество пластин теплообменника 53 шт.; номинальный диаметр патрубков - 50 мм; теплообменник с циркуляционным (Ц) патрубком.

Обозначение при заказе теплообменника пластинчатого полуразборного


Пример обозначения при заказе

- Теплообменник ВТ-0,2-10/9 - 19 - DN 50 - Ц - теплообменник ВТ с типоразмером пластин 0,2; с количеством секций первого хода - 10 шт., количеством секций второго хода - 9 шт.; суммарное количество секций теплообменника - 19 шт.; номинальный диаметр патрубков - 50 мм; теплообменник с циркуляционным (Ц) патрубком.

Секции изготовлены из сварных попарно пластин.

Теплообменники рассчитываются и изготавливаются с учетом потребностей и условий конкретного заказчика. Компания "ВОГЕЗЭНЕРГО", используя накопленный опыт и знания, предлагает своим Заказчикам теплообменное оборудование различного назначения и конструкции.



Для заказа теплообменника воспользуйтесь КАРТОЙ ЗАКАЗА.

Купить теплообменник или получить более подробную консультацию Вы можете по телефону (+375 29) 630-52-77,   (+375 17) 27-27-111  или e-mail: to@vogez.by
