Электроприводы однооборотные ВЭО с аналоговым сигналом управления серии ВЭО-35 (базовое исполнение) и ВЭО-35 В — с функцией безопасности производства «ВОГЕЗЭНЕРГО» работают иначе: положение вала арматуры в каждый момент времени пропорционально значению управляющего сигнала. Встроенный позиционер отслеживает заданный угол поворота, пока контроллер не пришлет новое значение.

Назначение и принцип аналогового управления

ВЭО-35 – однооборотный электропривод с аналоговым сигналом управления для шаровых кранов и дисковых затворов. Угол поворота вала – 0,25 оборота (90°): от полностью закрытого до полностью открытого положения. Это стандартный диапазон для четвертьоборотной запорно-регулирующей арматуры.

Принцип аналогового управления – пропорциональное соответствие между сигналом и положением:

По токовой петле 4–20 мА:

• 4 мА → вал в нулевом положении, арматура закрыта;
• 12 мА → вал повёрнут на 50% (45°), арматура открыта наполовину;
• 20 мА → вал в крайнем положении, арматура полностью открыта.

По напряжению 0–10 В:

• 0 В → закрыто;
• 5 В → 50% открытия;
• 10 В → полностью открыто.

Управляющий сигнал формирует контроллер. Привод непрерывно сравнивает фактическое положение с заданным через встроенный электронный позиционер и устраняет рассогласование.

При этом привод одновременно посылает обратный токовый сигнал 4–20 мА о реальном угле поворота вала. Диспетчер или система SCADA видит фактический процент открытия арматуры в режиме реального времени.

Основное отличие между ними заключается в том, что аналоговый электропривод обеспечивает постоянный (непрерывный) режим работы.

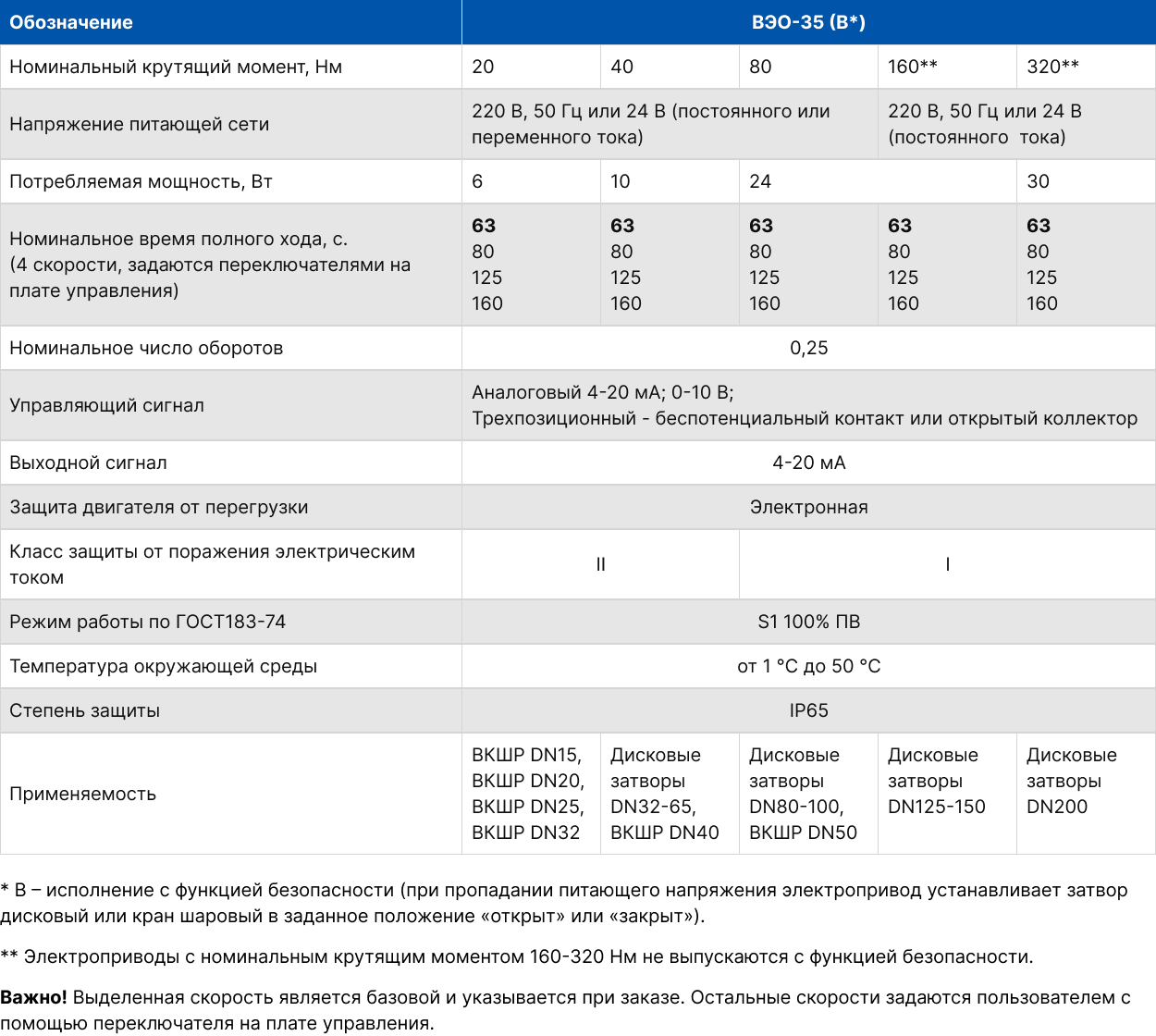

Технические характеристики ВЭО-35

Исполнения:

• ВЭО-35 – базовое. Аналоговое управление 4–20 мА или 0–10 В. Трёхпозиционный режим — беспотенциальный контакт / открытый коллектор.
• ВЭО-35В – с функцией безопасности: при пропадании питающего напряжения привод автоматически устанавливает арматуру в заданное положение «открыт» или «закрыт».

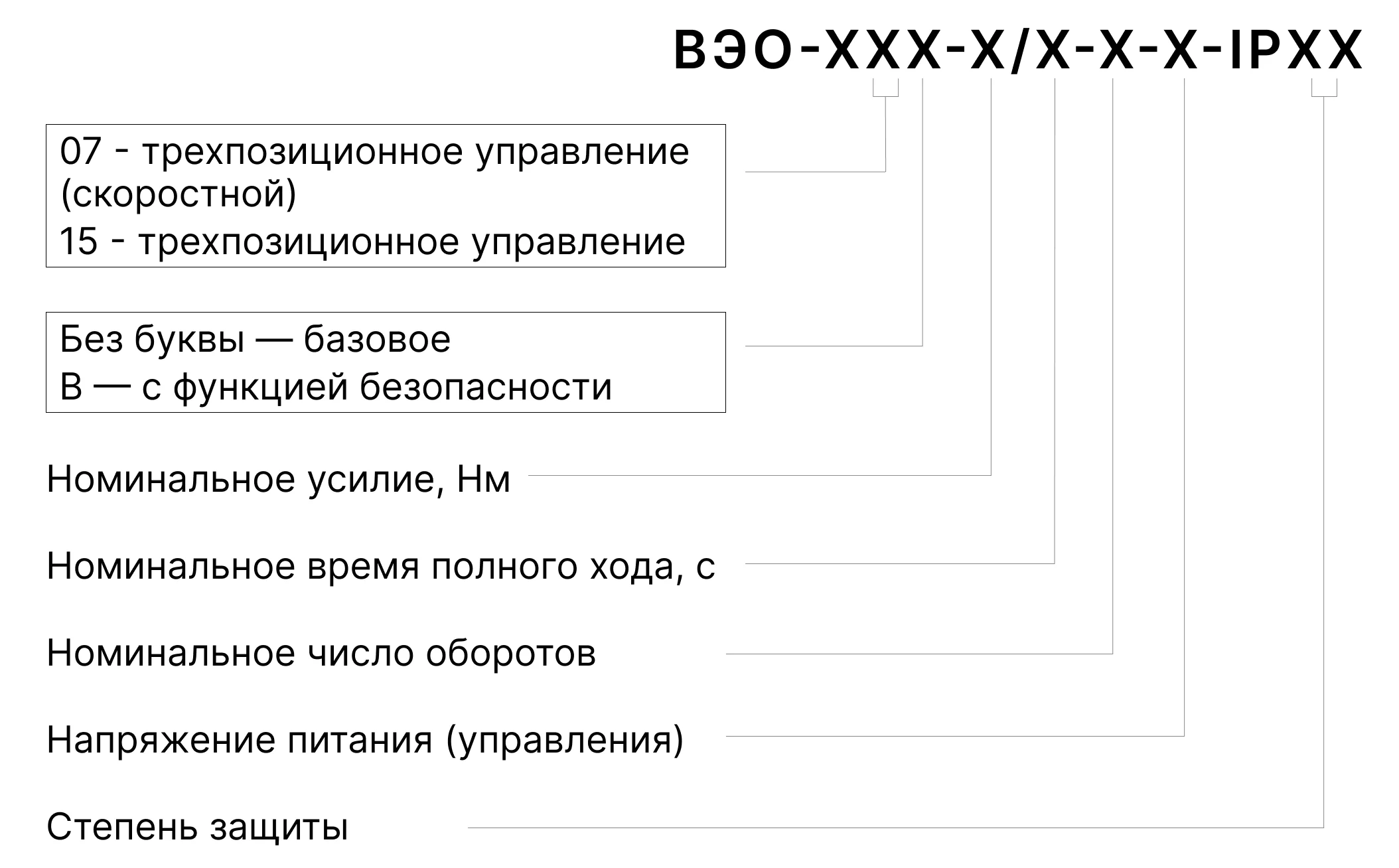

Пример обозначения при заказе: ВЭО-35-80/63-0,25-220В,50Гц-IP65 – механизм ВЭО с крутящим моментом 80 Н·м, временем хода 63 с, числом оборотов 0,25, питанием 220 В, 50 Гц и степенью защиты IP65.

Где применяются однооборотные электроприводы ВЭО

Электроприводы ВЭО с аналоговым управлением устанавливаются на:

• ИТП и ЦТП – регулирование расхода теплоносителя через шаровые краны и дисковые затворы по сигналу контроллера; поддержание заданного перепада давления между подающим и обратным трубопроводами.
• Системы отопления – управление подачей теплоносителя в контурах при погодозависимом регулировании. ВЭО-35В – в аварийных отсечных контурах, где при отключении питания кран должен гарантированно закрыться.
• Горячее и холодное водоснабжение – регулирование давления и расхода воды на вводах с переменным потреблением.
• Котельные и бойлерные – управление запорно-регулирующей арматурой по сигналам систем АСУ ТП.
• Промышленные объекты – пищевая, химическая и фармацевтическая промышленность; технологические линии с ПИД-регуляторами и SCADA-системами.
• Жилые дома, бизнес-центры, спортивные комплексы – автоматизация тепловых узлов с дистанционным мониторингом состояния арматуры.

Крепление электроприводов к арматуре – по стандарту ISO 5211, что обеспечивает совместимость с шаровыми кранами и затворами любых производителей: «ВОГЕЗЭНЕРГО», Tecofi, Zetkama, Benarmo и других.

Преимущества ВЭО с аналоговым сигналом

• Точное пропорциональное позиционирование. Встроенный позиционер удерживает угол поворота в любой точке диапазона 0–90° с отклонением менее 1%.
• Плавность регулирования без гидроударов. Вал движется равномерно – нет резких пуско-остановочных режимов, которые сокращают ресурс арматуры и создают шум в трубопроводе.
• Совместимость с любыми ПЛК, SCADA и контроллерами – оба стандартных сигнала 4–20 мА и 0–10 В поддерживаются напрямую без дополнительных преобразователей.
• Обратная связь 4–20 мА о реальном положении. Диспетчер видит фактический угол поворота, а не предположительное положение по последней команде.
• IP65 – корпус полностью пыленепроницаем и защищён от струй воды, льющейся под давлением со всех направлений.
• Функция безопасности (ВЭО-35В). При пропадании питания привод без вмешательства оператора переводит арматуру в безопасное положение. Критически важно для противопожарных контуров и аварийных отсечных клапанов.

Компания «ВОГЕЗЭНЕРГО» занимается производством электроприводов, теплосчетчиков, регуляторов и другого оборудования. Предлагаем складской запас популярных типоразмеров, паспорта и BIM-модели на сайте, декларации ТР ТС.

Как подобрать и купить ВЭО в Минске

Шаги по подбору:

• Крутящий момент — зависит от диаметра арматуры и регулируемой среды. Выбирается с запасом. При подборе оборудования наши значения уже включают этот запас. Например, для шарового крана ВКШР DN50 подойдет номинальный крутящий момент 80 Н·м (ВЭО 15(В), ВЭО 35 (В)); для дискового затвора DN32 подойдет номинальный крутящий момент 40 Н·м (ВЭО 15(В), ВЭО 35 (В)).
• Сигнал управления — 4–20 мА при расстоянии от контроллера до привода более 50 м или при наличии электромагнитных помех. 0–10 В – для коротких линий в щитах управления.
• Функция безопасности – если при аварийном отключении питания арматура должна гарантированно занять определённое положение, выбирать ВЭО-35В.

Купить однооборотный электропривод ВЭО с аналоговым управлением или уточнить стоимость под конкретный типоразмер можно напрямую у производителя – «ВОГЕЗЭНЕРГО», Минск.

Тел.: +375 (17) 27-27-111 или +375 (29) 630-52-52.
Email: vogez@vogez.by.
Доставка по Беларуси и СНГ, гарантия 24 месяца.
