Электроприводы с трехпозиционным управлением и функцией безопасности
Назначение: для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств или по сигналам, получаемым дистанционно от оператора.
Функции: функция безопасности (при пропадании питающего напряжения электропривод устанавливает шток клапана в заданное положение «открыт» или «закрыт»).
Электрические исполнительные механизмы (ЭИМ) ВЭП выпускаются:
- с управляющим сигналом ~220В, 50 Гц, с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом ~24В постоянного или переменного тока, с двумя концевыми выключателями;

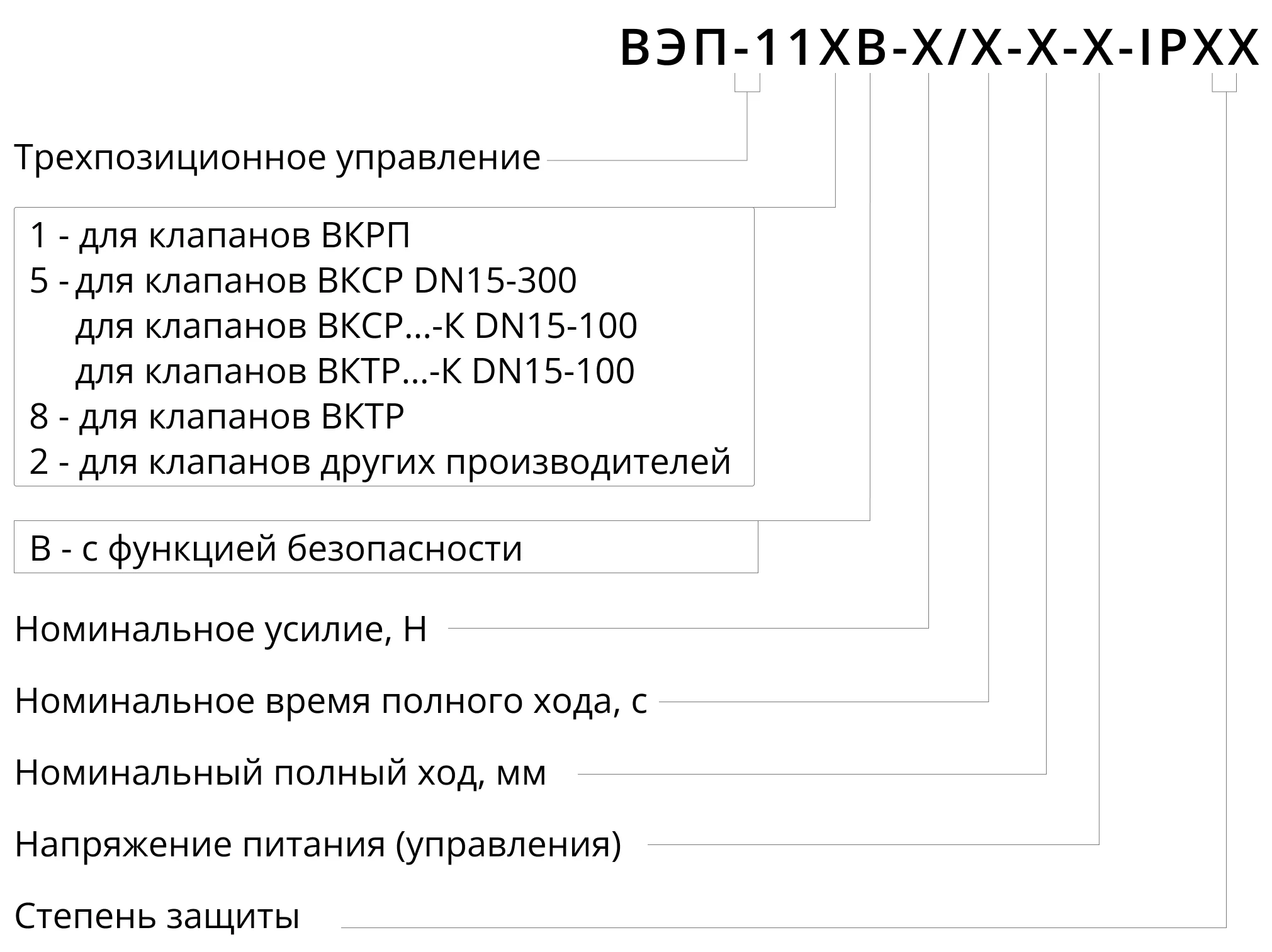

Обозначение при заказе
Пример обозначения
- Механизм исполнительный электрический прямоходный ВЭП-115В-700/63-20-220В, 50Гц-IP65-К.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР и ВКТР, с номинальным усилием 700Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с функцией безопасности, с двумя концевыми выключателями и степенью защиты IP65. - Механизм исполнительный электрический прямоходный ВЭП-115В-1600/63-20-24В-IP65-К.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР и ВКТР, с номинальным усилием 1600Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с функцией безопасности, с двумя концевыми выключателями и степенью защиты IP65.
Технические характеристики электроприводов с трехпозиционным управлением и функцией безопасности
| Обозначение | ВЭП-111В, ВЭП-115В, ВЭП-118В | |||||||||||
| Номинальное усилие, Н | 700 | 1600 | 2700 | 3000 | 4000 | |||||||
| Потребляемая мощность, Вт | 6 | 10 | 24 | |||||||||
| Номинальный полный ход, мм | 20 | 20 | 32 | 20 | 32 | 20 | 32 | 50 | 80 | |||
| Номинальное время полного хода, с. (4 скорости, задаются переключателем) |
30 40 63 80 |
50 63 80 125 |
30 40 63 80 |
50 63 80 125 |
50 63 80 125 |
80 100 125 160 |
30 40 63 80 |
50 63 80 125 |
30 40 63 80 |
50 63 80 125 |
80 100 140 200 |
125 160 220 320 |
| Напряжение питающей сети | 220 В, 50 Гц или 24 В (постоянного или переменного тока) | 220 В, 50 Гц | ||||||||||
| Управляющий сигнал | Трехпозиционный ~220 В, 50 Гц или 24 В (постоянного или переменного тока) | Трехпозиционный ~220 В, 50 Гц | ||||||||||
| Защита двигателя от перегрузки | Электронная | |||||||||||
| Класс защиты от поражения электрическим током | II | I | ||||||||||
| Функция безопасности (при пропадании питающего напряжения электропривод устанавливает шток клапана в заданное положение «открыт» или «закрыт») | + | |||||||||||
| Регулируемые концевые выключатели (2 шт.) * | + | |||||||||||
| Режим работы по ГОСТ IEC 60034-2014 | S4 25% ПВ, 630 переключений в час | |||||||||||
| Температура окружающей среды | от 1 °С до 50°С (опционально от минус 25 °C до плюс 50 °C) | |||||||||||
| Степень защиты | IP65 | |||||||||||
*По согласованию с заказчиком возможно изготовление ЭИМ в исполнении без концевых выключателей.
- Паспорт ВЭП-111В-(700; 1600; 2700)-63-20-220В,50Гц-IP54.pdf
- Паспорт ВЭП-115В-(700; 1600; 2700)-50-20-220В,50Гц-IP65 (самовозврат).pdf
- Паспорт ВЭП-115В-(1600; 2700)-63-20-220В,50Гц-IP65.pdf
- Паспорт ВЭП-118В-(700; 1600; 2700)-63-20-24В-IP54.pdf
- Паспорт ВЭП-118В-(700; 1600; 2700)-63-20-220В,50Гц-IP65.pdf
- Паспорт ВЭП-118В-2700-63-20-220В,50Гц-IP54-01А.pdf

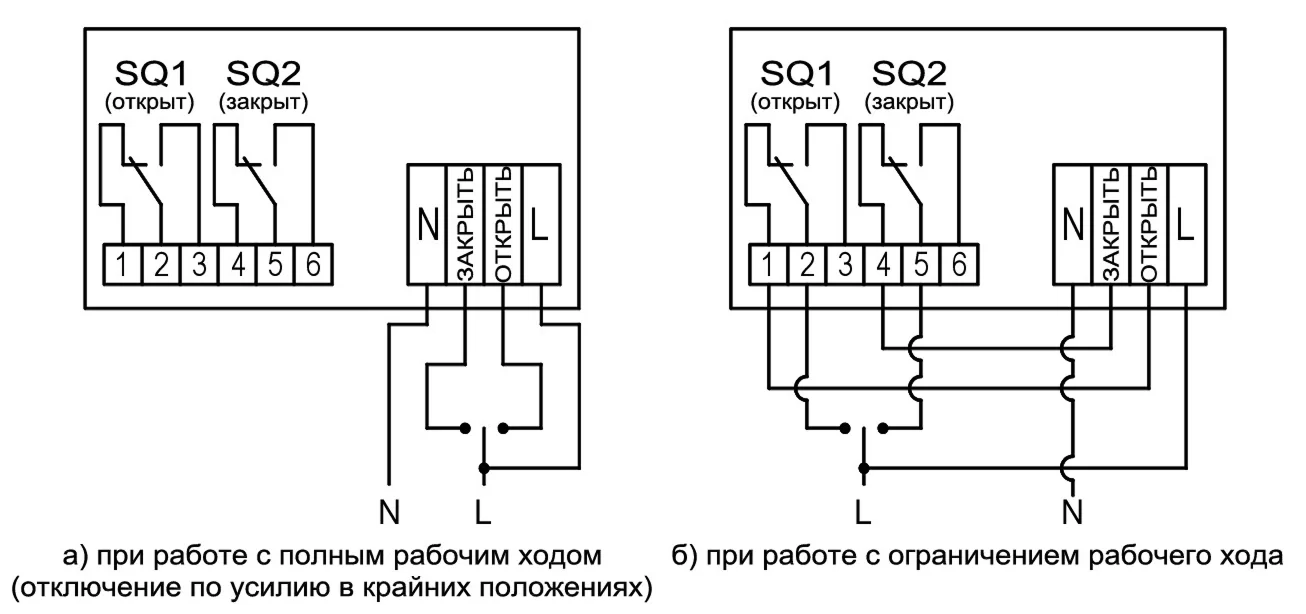

Схемы подключения электропривода с функцией безопасности и с трехпозиционным управлением
-
с трехпозиционным управляющим сигналом 220 В, 50 Гц, с двумя концевыми выключателями
Что обозначают М, В, МВ, МА, ВА в аббревиатуре электроприводов?
и мы с вами свяжемся
Обычный трехпозиционный привод при отключении питания просто останавливается. Шток остаётся там, где застал его момент аварии – клапан может оказаться полностью открытым, пропуская перегретый теплоноситель во внутренние системы здания, или в промежуточном положении, блокируя нормальное завершение аварийного алгоритма. Для контуров, где такая ситуация недопустима, нужно исполнение с функцией безопасности. Механизм исполнительный электрический прямоходный серии ВЭП-111В, ВЭП-115В, ВЭП-118В от «ВОГЕЗЭНЕРГО» при пропадании питания автоматически переводит шток в заданное положение «открыт» или «закрыт» — независимо от того, в какой точке хода он находился. Без участия оператора, без задержки.
Назначение и принцип работы
Прямоходный ЭИМ ВЭП предназначен для управления двухходовыми и трёхходовыми регулирующими клапанами в системах автоматического регулирования температуры теплоносителя, давления и расхода в тепловых пунктах, системах отопления, ГВС и вентиляции.
Трёхпозиционное управление приводом работает через трёхпроводную схему с дискретными импульсными сигналами:
- «Открыть» – напряжение на первом проводе, шток движется вверх, клапан открывается.
- «Закрыть» – напряжение на втором проводе, шток движется вниз, клапан закрывается.
- «Отсутствие сигнала» – двигатель обесточен, шток фиксируется в текущем положении за счет самоторможения редуктора.
Контроллер вычисляет отклонение параметра от уставки и отправляет импульс нужной полярности. Продолжительность импульса определяет, на сколько миллиметров переместится шток.
Конструктивно ВЭП включает: шаговый электродвигатель, редуктор, плата управления и ручной дублер. Индикация положения штока – визуальная, по шкале на корпусе.
Функция безопасности: зачем нужна и как работает в ВЭП
Функция безопасности в обозначении маркируется индексом «В» (например, ВЭП-115В). При пропадании напряжения питания встроенный источник резервного питания доводит шток до заданного крайнего положения. Время зависит от усилия и хода штока.
Ключевых отличия от обычного обесточивания:
- Шток доходит до крайнего положения – не замирает где попало, а занимает одно из двух заданных значений: «открыт» или «закрыт». Это значение задаётся при настройке.
- Не нужна возвратная пружина – в отличие от некоторых аналогов, где функция безопасности реализована через механическую пружину. Пружина создаёт постоянную нагрузку на двигатель при работе, ускоряет износ и ограничивает усилие привода. В ВЭП резервное питание – электронное, основной двигатель работает в штатном режиме без дополнительной механической нагрузки.
- Возможность выбора положения – «открыт» или «закрыт» в зависимости от требований системы.
Технические характеристики и модельный ряд
| Параметр | Значение |
|---|---|
| Номинальное усилие, Н | 700 / 1600 / 2700 / 3000 / 4000 |
| Ход штока, мм | 20 / 32 / 50 / 80 |
| Время полного хода, с | 30–320 (4 скорости,задаются переключателем) |
| Напряжение питающей сети | 220 В, 50 Гц или 24 В AC/DC |
| Сигнал управления | Трёхпозиционный 220В, 50 Гц или 24 В AC/DC |
| Степень защиты | IP65 |
| Режим работы | S4 25% ПВ, 630 включений в час |
| Температура окружающей среды | от +1°C до +50°C (опция: −25°C до +50°C) |
| Гарантийный срок | 24 месяца |
Преимущества ВЭП и области применения
- Шаговый двигатель с электронной защитой от перегрузки – нет залипания; при нагрузке выше 1,2–1,3 номинала блок управления отключает двигатель, защищая и привод, и клапан.
- Резервное питание без пружины – функция безопасности реализована электронно, без механической нагрузки на двигатель при штатной работе.
- Универсальное напряжение 220 В, 50 Гц / 24 В – под любую существующую схему щита автоматики без дополнительных преобразователей.
- Ручной дублер – возможность ручного управления.
- Совместимость с клапанами любых производителей – через адаптеры ВЭП-11ХВ устанавливается на ВКСР, ВКТР, ВКРП «ВОГЕЗЭНЕРГО», а также на клапаны Danfoss, Honeywell, ESBE, Siemens.
- Комплект поставки включает паспорт с инструкцией по монтажу, схемы подключения, декларации.
Механизм исполнительный электрический прямоходный ВЭП с функцией безопасности применяется:
- в ИТП многоквартирных домов – тепловой ввод, клапаны отопления и ГВС;
- в котельных и ЦТП – смесительные узлы, клапаны на подающих трубопроводах;
- в гостиницах, спорткомплексах, больницах, промышленности – контуры ГВС, где при аварии клапан должен гарантированно закрыться.
Как выбрать, заказать и купить электропривод ВЭП в Беларуси
Алгоритм подбора:
- Прежде, чем выбрать электропривод, необходимо определиться с характеристиками регулирующего клапана.
- Усилие закрытия –зависит от перепада давления на клапане, диаметра, конструкции клапана и рабочей среды; занижение усилия гарантирует неполное закрытие.
- Рабочий ход– должен совпадать с конструктивным ходом клапана, при этом рабочий ход электропривода не должен быть меньше полного хода клапана.
- Сигнал управления — трехпозиционный или аналоговый.
Купить ЭИМ с функцией безопасности или уточнить цены на привод электрический с трехпозиционным управлением можно напрямую у производителя – «ВОГЕЗЭНЕРГО», отгрузка со склада. Техническая документация и схемы подключения – на сайте vogez.by.
Оставьте заявку через форму на сайте или позвоните менеджеру – поможем подобрать привод под ваш клапан и подготовим коммерческое предложение в течение рабочего дня. Телефон: +375 (17) 27-27-111 или +375 (29) 630-52-52. Email: vogez@vogez.by. Доставка по Беларуси, России и Казахстану.
