Электроприводы ВЭП с автоматически изменяемой потребляемой мощностью, в соответствии с фактической нагрузкой от 400Н до 1300Н
Назначение: для трехпозиционного управления двухходовыми и трехходовыми регулирующими клапанами с номинальными диаметрами от DN15 до DN50 в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами регулирующих и управляющих устройств или по сигналам, получаемым дистанционно от оператора.
Универсальные безрелейные электроприводы ВЭП с автоматически изменяемой потребляемой мощностью, в соответствии с фактической нагрузкой, в диапазоне от 400Н до 1300Н, применяются для управления двухходовыми и трехходовыми клапанами с номинальными диаметрами от DN15 до DN50. Климатическое исполнение — УХЛ 4 по ГОСТ 15150. Электропривод выполнен на базе шагового электродвигателя. Питание и управление осуществляется от платы управления.
Отличительные особенности безрелейного электропривода
- низкий уровень шума (не более 35дБ);
- энергоэффективная схема управления с автоматически изменяемой потребляемой мощностью под фактическую нагрузку;
- отсутствие электромеханических реле;
- режим работы S4 повторно-кратковременный реверсивный с частыми пусками ПВ 60% частота включений не более 630 в час;
- степень защиты IP65;
- специальное исполнение шагового двигателя;
- средний срок службы – не менее 10 лет.
Гарантийный срок: 36 месяцев (3 года). Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации.
* График зависимости потребляемой мощности от развиваемого усилия.
Применяемость безрелейных электроприводов ВЭП
- Электроприводы серии ВЭП-111М предназначены для управления клапанами ВКРП (для пара);
- Электроприводы серии ВЭП-115М предназначены для управления двухходовыми клапанами ВКСР;
- Электроприводы серии ВЭП-118М предназначены для управления трехходовыми клапанами ВКТР.
Важно!
Данные электроприводы не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытия, изоляции и материалов, а также во взрывоопасных средах

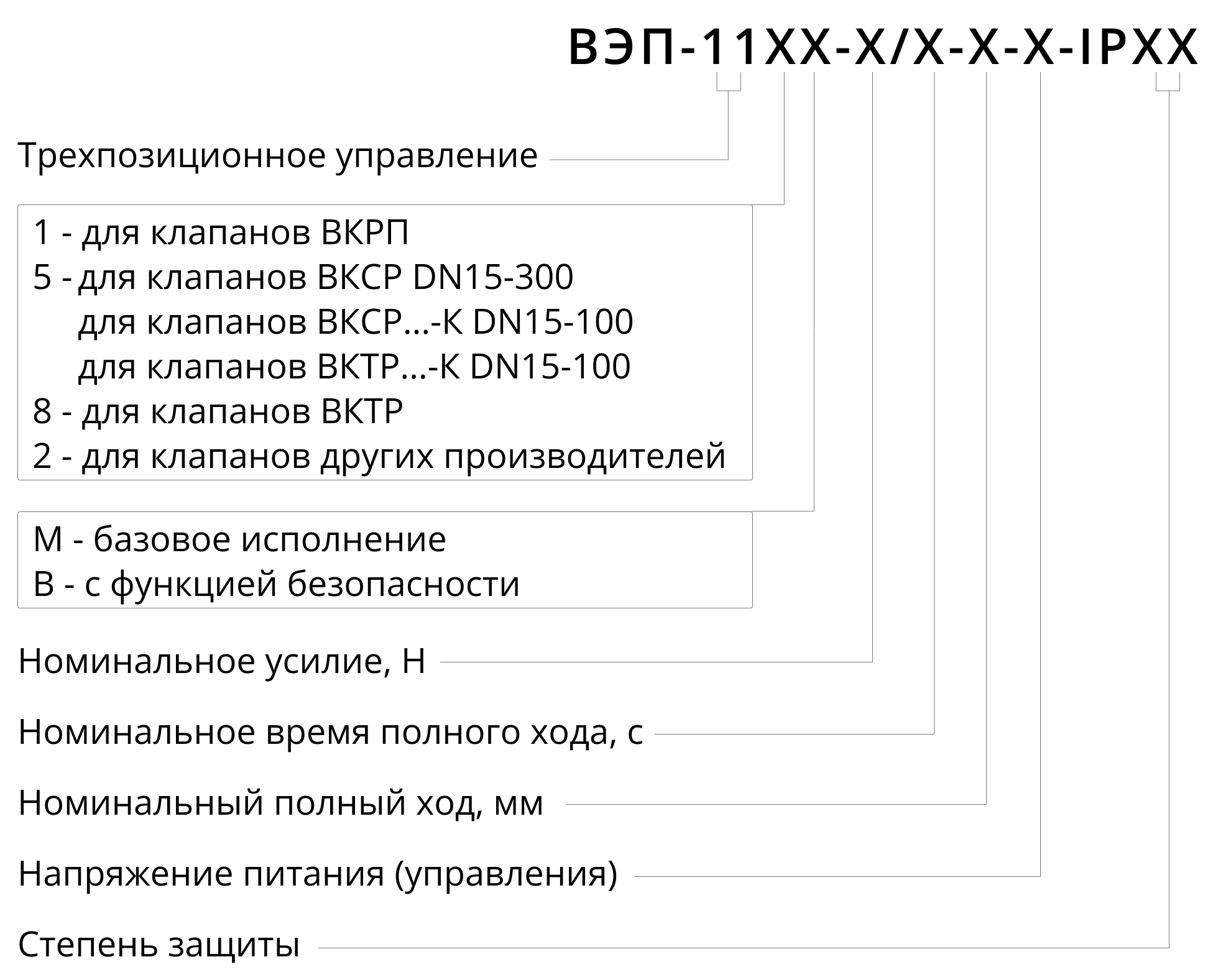

Структура обозначения при заказе
Примеры обозначение при заказе электропривода ВЭП с автоматически изменяемой потребляемой мощностью
1. Универсальный электропривод ВЭП-111М-1300/50-20-220В,50Гц-IP65
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной ВКРП (для пара), с номинальным усилием 1300Н, с номинальным временем полного хода 50 сек, с номинальным полным ходом 20 мм, с управляющим сигналом ~220В, 50 Гц и степенью защиты IP65.
2. Универсальный электропривод ВЭП-115М-1300/50-20-220В,50Гц -IP65
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 1300Н, с номинальным временем полного хода 50 сек, с номинальным полным ходом 20 мм, с управляющим сигналом ~220В, 50 Гц и степенью защиты IP65.
3. Универсальный электропривод ВЭП-118М-1300/50-20-220В,50Гц -IP65
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий трехходовой ВКТР, с номинальным усилием 1300Н, с номинальным временем полного хода 50 сек, с номинальным полным ходом 20 мм, с управляющим сигналом ~220В, 50 Гц и степенью защиты IP65.
Наименование параметров | Значение |
Прибор |
ВЭП-111М/ВЭП-115М/ВЭП-118М |
Напряжение питающей сети |
220 В, 50 Гц. |
Потребляемая мощность, Вт, не более* |
8 |
Условия эксплуатации: -температура окружающей среды -относительная влажность воздуха |
от 1 °С до 50 °С
|
Уровень шума, дБ, не более |
35 |
Степень защиты |
IP65 |
Номинальное усилие, Н |
1300±10 % |
Номинальный полный ход, мм |
20(22max) |
Номинальное время полного хода, с (задается переключателем) |
50±10 % |
Класс защиты от поражения электрическим током |
II |
Масса, кг, не более |
2,0 |
Режим работы |
Повторно-кратковременный с частыми |
Средний срок службы |
Не менее 10 лет |
Содержание драгоценных металлов в граммах на единицу изделия: — золото — серебро — палладий |
0,0044892 0,041800 0,000300 |
* Потребляемая мощность в таблице приведена для максимальной нагрузки.
Схемы подключения
а) при работе с полным рабочим ходом (отключение по усилию в крайних положениях).
б) при работе с ограничением рабочего хода.
