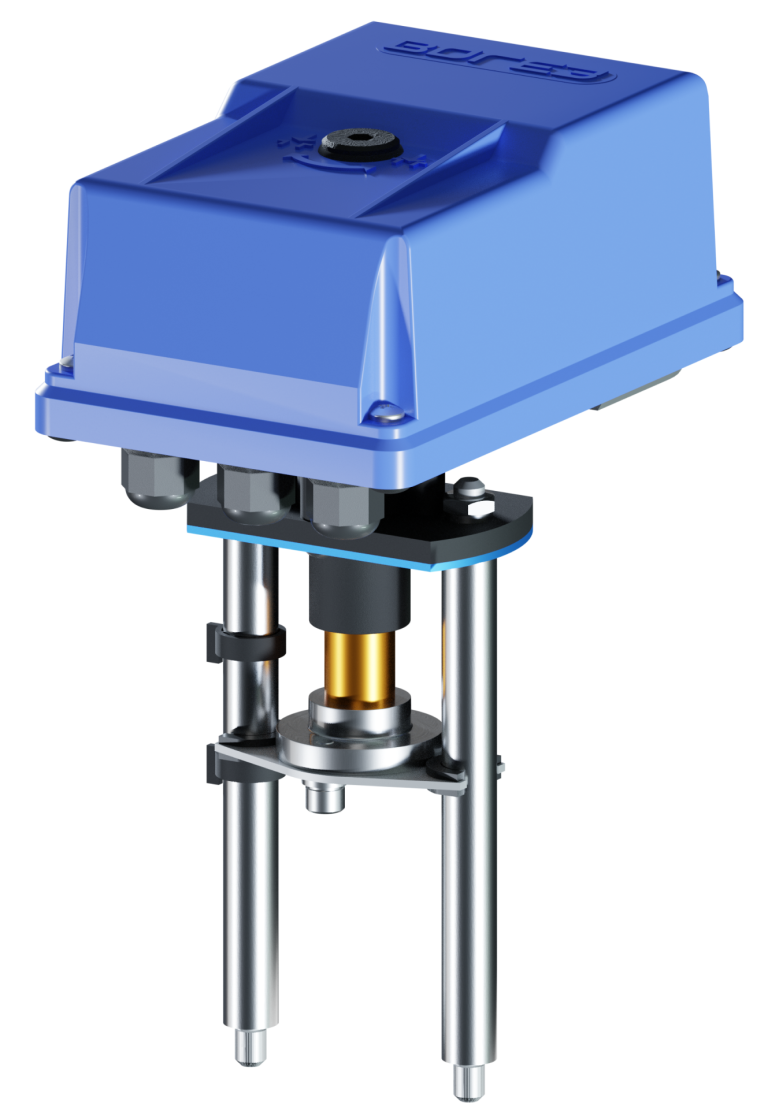

Электропривод с аналоговым сигналом управления

Назначение: для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств или по сигналам, получаемым дистанционно от оператора.

Управляющий сигнал: с аналоговым или трехпозиционным управлением, с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока.

Выпускаются в базовом исполнении (ВЭП-13ХМ) и с дополнительной функцией:

• функцией безопасности, обеспечивающей установку клапана в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-13ХМВ).

Отличительные особенности

задаваемые пользователем сигналы управления: аналоговое (4-20мА, 0-10В) или трехпозиционное (открытый коллектор или беспотенциальный контакт)
активный (не требуется внешнего источника питания) сигнал обратной связи (4-20мА)
электронный позиционер
сохранение данных о положении и настройках привода при отключении питания
автоматический выход из заклинивания
автоматическая установка привода в задаваемое пользователем положение «открыт» или «закрыт» при пропадании питания, в исполнениях ВЭП-131МВ, ВЭП-135МВ, ВЭП138МВ

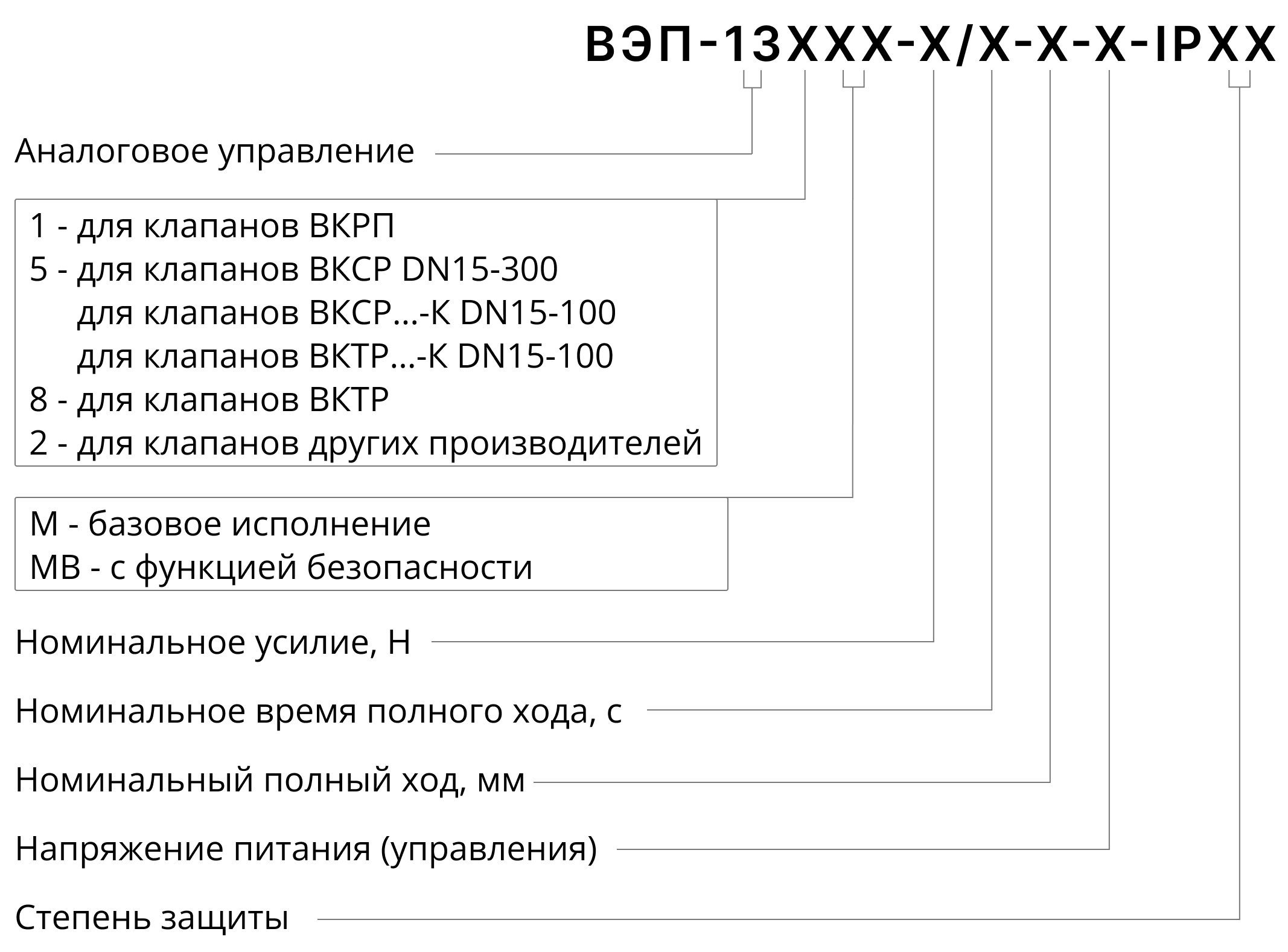

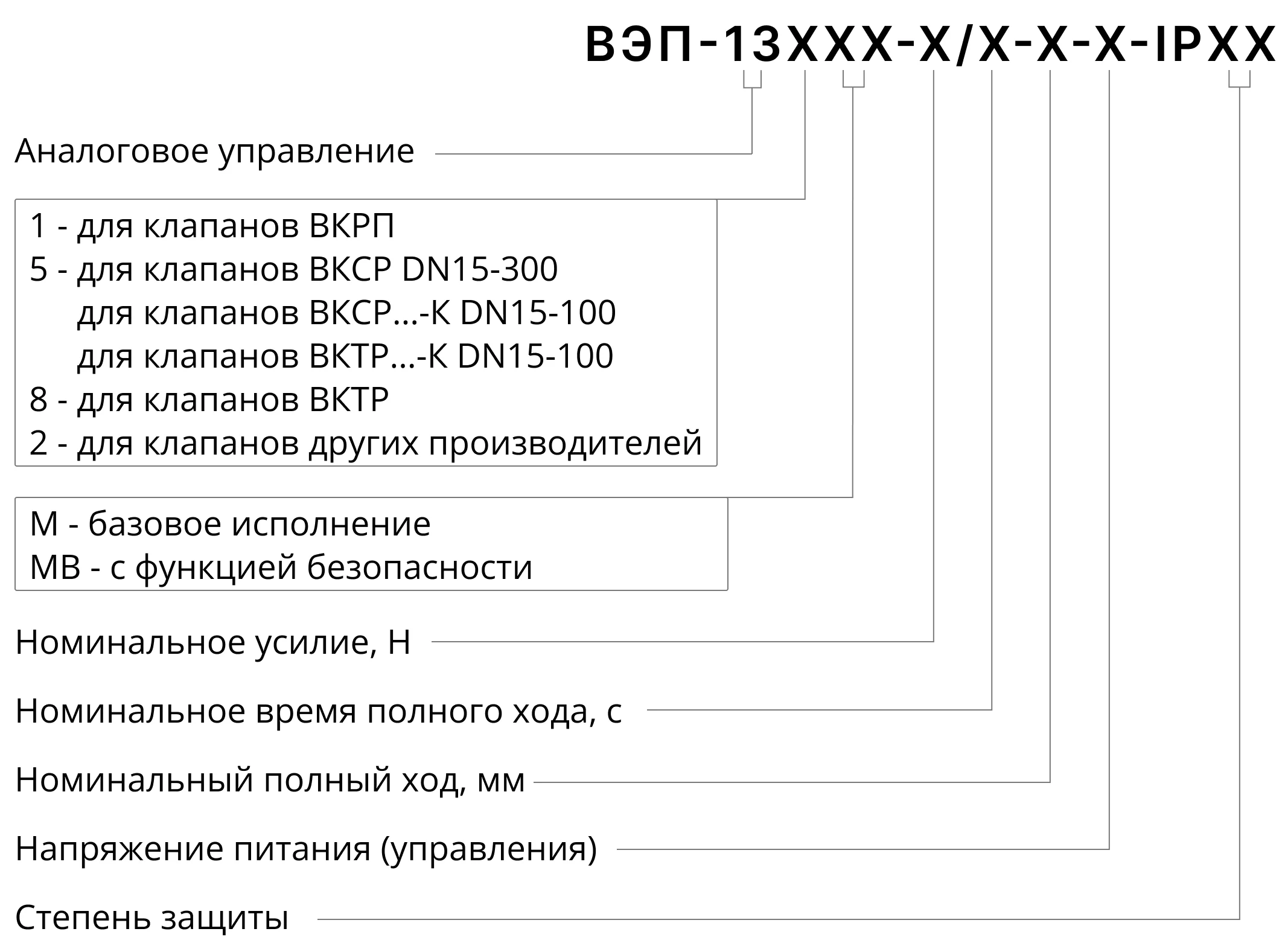

Структура обозначения при заказе

Пример обозначения при заказе

Механизм исполнительный электрический прямоходный ВЭП-131М-2700/63-20-220В,50Гц-IP65.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной ВКРП (для пара), с номинальным усилием 2700 Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с аналоговым управлением (0-10 В или 4-20 мА) и степенью защиты IP65.
Механизм исполнительный электрический прямоходный ВЭП-135МВ-1600/63-20-220В,50Гц-IP65-К.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР и ВКТР, с номинальным усилием 1600 Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с аналоговым управлением (0-10 В или 4-20 мА), с функцией безопасности и степенью защиты IP65.

Электроприводы с аналоговым управлением (0-10 В или 4-20 мА)

Обозначение	*ВЭП-131М(В), ВЭП-135М(В), ВЭП-138М(В)**
Номинальное усилие, Н	700		1600		2700		3000		4000				7000**		10000**
Напряжение питающей сети	220 В, 50 Гц и 24 В (постоянного или переменного тока)												220 В, 50 Гц и 24 В (постоянного тока)
Потребляемая мощность, Вт	10						24								30
Номинальный полный ход, мм	20		20		20	32	20	32	20	32	50	80	50	80	80
Номинальное время полного хода, с (задается переключателем)	30 40 50 80	40 63 90 125	30 40 50 80	40 63 90 125	40 63 90 125	63 100 125 200	30 40 50 80	50 63 80 125	30 40 63 80	50 63 80 125	75 100 140 200	100 160 220 320	75 100 140 200	100 160 220 320	80 125 160 240
Управляющий сигнал (задается переключателем) ***	Аналоговый — 4-20мА, 0-10В; Трехпозиционный — беспотенциальный контакт или открытый коллектор
Защита двигателя от перегрузки	Электронная
Класс защиты от поражения электрическим током	II						I
Входное сопротивление: — для сигнала 4-20мА, — для сигнала 0-10В.	не более 250 Ом не менее 100 кОм
Сигнал обратной связи, мА	4-20
Сопротивление нагрузки для сигнала обратной связи, Ом, не более	500
Режим работы по ГОСТ IEC 60034-1-2014	S1 100%, ПВ
Температура окружающей среды	от 1 °С до 50 °С (опционально от минус 25 °C до плюс 50 °C)
Степень защиты	IP65

*Исполнение МВ с функцией безопасности (при пропадании питающего напряжения электропривод устанавливает шток клапана в заданное положение «открыт» или «закрыт»).
** Электроприводы с номинальным усилием 7000-10000 Н не выпускаются с функцией безопасности.
*** Предусмотрена возможность управления трехпозиционным сигналом (беспотенциальный контакт или открытый коллектор).

Схемы подключения электропривод с аналоговым сигналом управления

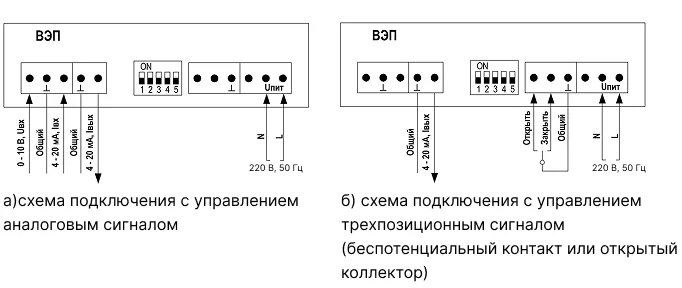

с питанием 220 В, 50 Гц

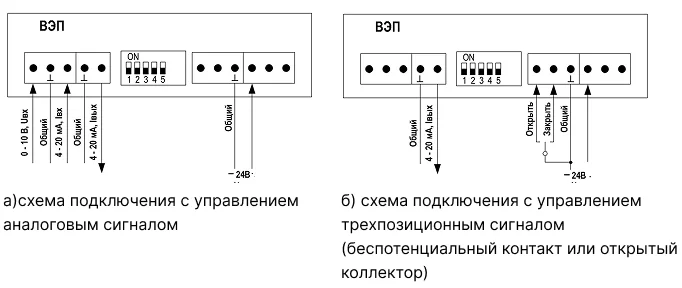

2. с питанием 24 В

Что обозначают М, В, МВ, МА, ВА в аббревиатуре электроприводов?

Не можете найти ответ на интересующий вопрос?

Напишите свой вопрос ниже, и мы ответим вам в ближайшее время

Принцип работы аналогового сигнала 4–20 мА и 0–10 В

Аналоговый управляющий сигнал электропривода кодирует положение штока числовым значением тока или напряжения:

4 мА (или 0 В) → шток в крайнем нижнем положении, клапан закрыт
12 мА (или 5 В) → шток на 50% хода, клапан открыт наполовину
20 мА (или 10 В) → шток в крайнем верхнем положении, клапан полностью открыт

Управляющий сигнал формирует контроллер или автоматический шкаф управления. Привод непрерывно сравнивает текущее положение штока с заданным и корректирует его – этим занимается встроенный электронный позиционер.

Параллельно привод отдаёт активный сигнал обратной связи 4–20 мА о фактическом положении штока – без внешнего источника питания для этого сигнала. Диспетчер или система SCADA видит реальное открытие клапана в режиме реального времени, а не только команду, которую контроллер послал.

Исполнения ВЭП — характеристики и отличия

ВЭП-13ХМ — прямоходные электроприводы для регулирующих клапанов

Линейное перемещение штока: для двухходовых и трёхходовых седельных регулирующих клапанов. Ход штока – 10–80 мм (зависит от DN клапана), усилие – 700 Н, 1600 Н, 2700 Н, 3000 Н, 4000 Н, 7000 Н, 10 000 Н; диапазон условных диаметров клапана от DN15 до DN300.

Управляющий сигнал – 4-20 мА или 0-10 В, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с сигналом обратной связи 4-20 мА. Предусмотрена возможность управления трехпозиционным сигналом (беспотенциальный контакт или открытый коллектор). Степень защиты IP65.

Исполнение ВЭП-13ХМВ – с функцией безопасности: при пропадании питания электропривод устанавливает клапан в заданное положение «открыт» или «закрыт».

Отличительные особенности серии:

сохранение данных о положении и настройках при отключении питания;
автоматический выход из заклинивания без ручного вмешательства;
встроенный электронный позиционер;
активный (не требуется внешнего источника питания) сигнал обратной связи (4-20мА).

Сферы применения

Электроприводы с аналоговым управлением используются там, где переменная нагрузка требует непрерывного поддержания параметра:

ИТП и ЦТП – поддержание заданной температуры в подающем трубопроводе при изменении нагрузки. Типичный пример: контроллер получает сигнал от датчика температуры, вычисляет отклонение и посылает сигнал 4–20 мА на привод – тот прикрывает или открывает клапан.
Системы отопления – регулирование расхода теплоносителя по погодозависимому графику через двухходовые и трёхходовые клапаны ВКСР/ВКТР.
ГВС и ХВС – регулирование расхода рабочей среды на вводах при переменном потреблении через регулирующие клапаны.
Промышленные технологические линии – дозирование и регулирование потока с высокой точностью.

Как заказать электропривод с аналоговым управлением

Компания «ВОГЕЗЭНЕРГО» – производитель полного цикла, продукция отгружается со склада в Минске. Для подбора нужны: требуемое усилие, рабочий ход, тип управляющего сигнала (4–20 мА или 0–10 В), нужна ли функция безопасности, питание 220 В или 24 В.
