Клапаны регулирующие проходные седельные ВКСР, нержавеющая сталь
Назначение: для регулирования расхода рабочих сред, протекающих по трубопроводам.
Материал корпуса: сталь AISI 304
Номинальный диаметр (DN): 15 — 50 мм.
Номинальное давление (PN): 1,6 МПа, 2,5 МПа
Температура рабочей среды: от 1 °С до 150 °С
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Присоединение к трубопроводу: муфтовое
Тип управления: электропривод (ЭИМ) ВЭП
Область применения
Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей
| Деталь | Тип материала |
|---|---|
| Корпус | нержавеющая сталь |
| Шток | нержавеющая сталь |
| Плунжер | нержавеющая сталь |
| Уплотнение штока | EPDM |
| Направляющие штока | PTFE |
| Уплотнение затвора | «металл по металлу» |
| Драгоценные металлы | не содержит |
Клапаны комплектуются электроприводами (ЭИМ) ВЭП
- с трехпозиционным сигналом управления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с концевыми выключателями:
• базовое исполнение (ВЭП-115М)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-115В)
• с сигналом обратной связи 4-20 мА (ВЭП-115МА) – только 220 В, 50 Гц
• с сигналом обратной связи 4-20 мА и функцией безопасности (ВЭП-115ВА) – только 220 В, 50 Гц - с аналоговым сигналом управления 4-20 мА или 0-10 В, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с сигналом обратной связи 4-20 мА. Предусмотрена возможность управления трехпозиционным сигналом (беспотенциальный контакт или открытый коллектор):
• базовое исполнение (ВЭП-13ХМ)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение
«открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-13ХМВ) - электроприводом-регулятором температуры, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-12ХМ)
• с функцией безопасности, обеспечивающей установку клапана в положение «закрыт» при пропадании питающего напряжения (ВЭП-12ХМВ) - электроприводом-регулятором для СО или ГВС, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-22ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-22ХМВ) - электроприводом-регулятором давления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока:
• базовое исполнение (ВЭП-24ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-24ХМВ)
Требования по ЭИМ: условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Подобрать двухходовой cедельный регулирующий клапан вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Чтобы получить консультацию или купить клапан регулирующий проходной седельный с электроприводом в Беларуси, России и Казахстане обращайтесь по телефонам: +375 (17) 27-27-111, +375 (29) 630-55-73

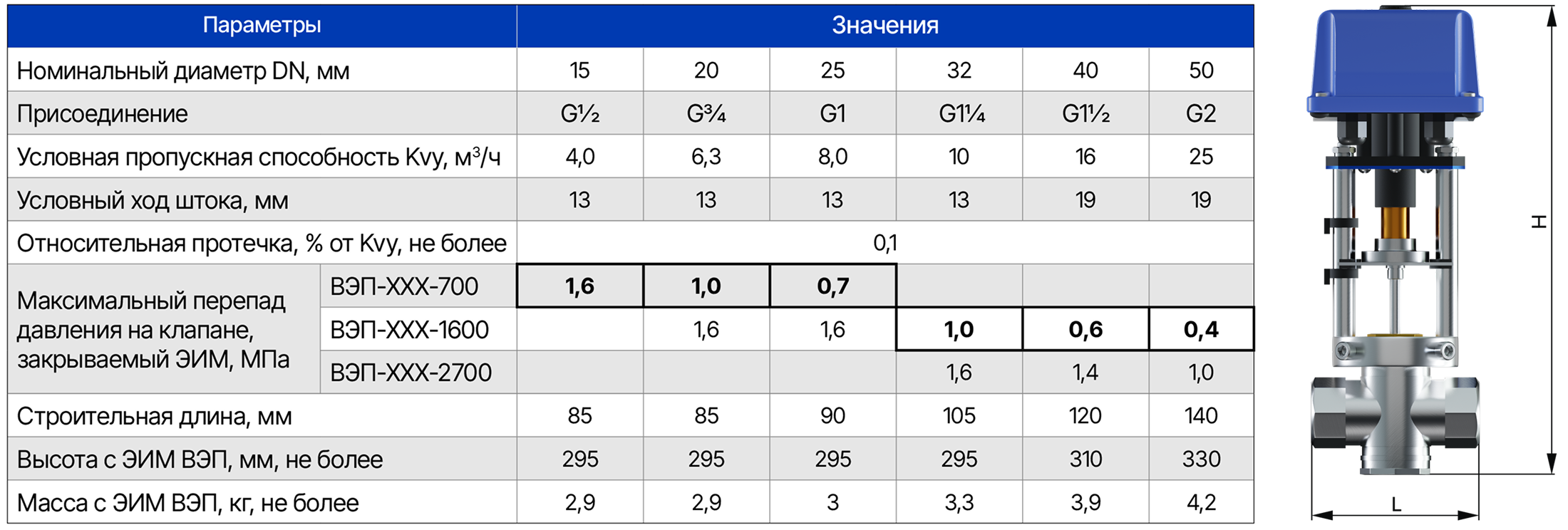

Технические характеристики регулирующих клапанов из нержавеющей стали ВКСР
Важно!

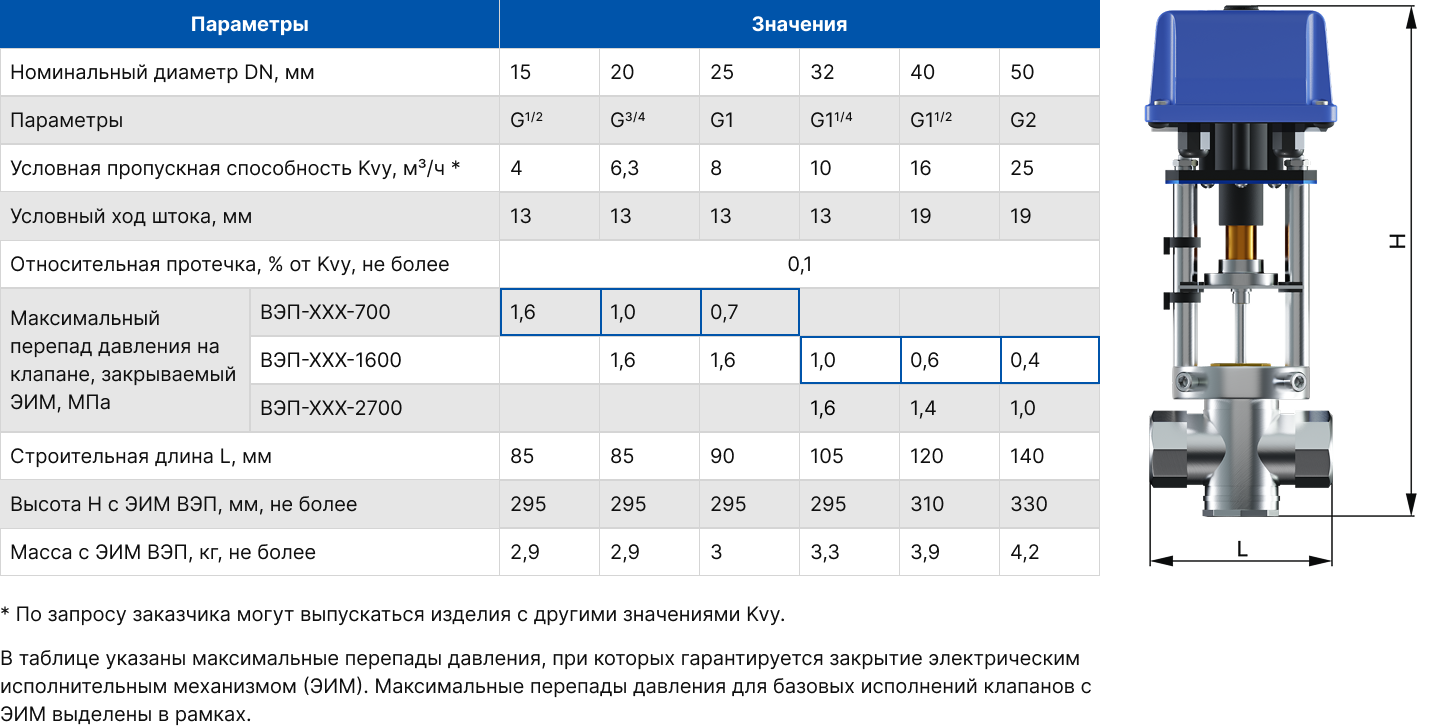

При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ).Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.
Пример обозначения при заказе
- Клапан регулирующий проходной седельный муфтовый ВКСР DN25-PN2,5-Kvy8-(+1+150)-НЖ-МВ-07Д (наименование ВЭП)
Клапан регулирующий проходной седельный муфтовый ВКСР с номинальным диаметром DN25, номинальным давлением PN2,5 МПа, условной пропускной способностью Kvy8 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – нержавеющая сталь, типом присоединения к трубопроводу – муфтовым, с внутренней резьбой G1, с ЭИМ ВЭП.

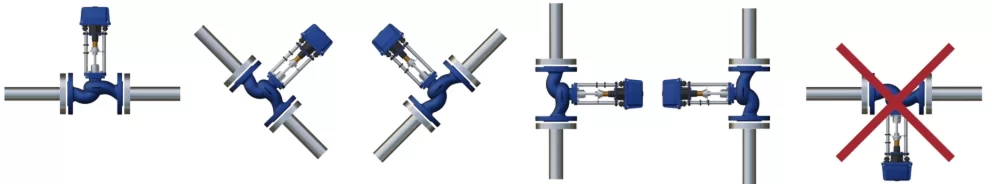

Монтажные положения ВКСР
Рекомендации по установке
- перед клапанами устанавливать фильтры
- перед клапанами устанавливать регуляторы перепада давления для стабилизации гидравлических режимов и уменьшение уровня шума и вибрации.
и мы с вами свяжемся
В системах, где к оборудованию предъявляются повышенные требования по коррозионной стойкости и чистоте рабочей среды, стандартные решения подходят не всегда. Здесь на первый план выходят клапаны регулирующие седельные из нержавеющей стали. Они рассчитаны на стабильную работу при постоянной нагрузке.
Нержавеющий клапан регулирующий седельный проходной ВКСР предназначен для точного регулирования расхода жидкостей в трубопроводах. Корпус из стали AISI 304 обеспечивает устойчивость к коррозии и длительный срок службы без снижения рабочих характеристик. Диапазон диаметров – DN 15–50 мм, присоединение муфтовое, что удобно для компактных узлов.
Управление осуществляется электроприводом ВЭП (ЭИМ) различных модификаций. В отличие от решений, где применяются седельные клапаны с ручным приводом, автоматизированная версия позволяет интегрировать арматуру в современные системы диспетчеризации и удаленного контроля.
Преимущества нержавеющей стали в клапанах ВКСР
Нержавеющая сталь AISI 304 отличается высокой устойчивостью к коррозии и химически нейтральным средам. Это важно для систем, где циркулируют вода и растворы этилен- или пропиленгликоля с концентрацией до 60 %.
Основные преимущества:
— повышенная стойкость к окислению и образованию отложений;
— стабильная работа и длительный срок службы;
— компактность корпуса.
Нержавеющий клапан «ВОГЕЗ» хорошо подходит для объектов с высокими санитарными требованиями и для производственных линий, где важна долговечность арматуры. В сравнении с чугунными аналогами он легче и устойчив к влажной среде.
На что обратить внимание при выборе нержавеющих клапанов
Подбирая клапана седельные для конкретного проекта, учитывайте не только диаметр и давление. Важно оценить тип управления и совместимость с автоматикой объекта.
КЛАПАНЫ КОМПЛЕКТУЮТСЯ ЭЛЕКТРОПРИВОДАМИ (ЭИМ) ВЭП
- с трехпозиционным сигналом управления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с концевыми выключателями:
• базовое исполнение (ВЭП-115М);
• с функцией безопасности, обеспечивающей установку клапана в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-115В);
• с сигналом обратной связи 4-20 мА (ВЭП-115МА) – только 220 В, 50 Гц;
• с сигналом обратной связи 4-20 мА и функцией безопасности (ВЭП-115ВА) – только 220 В, 50 Гц; - с аналоговым сигналом управления 4-20 мА или 0-10 В, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с сигналом обратной связи 4-20 мА. Предусмотрена возможность управления трехпозиционным сигналом (беспотенциальный контакт или открытый коллектор):
• базовое исполнение (ВЭП-13ХМ);
• с функцией безопасности, обеспечивающей установку клапана в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-13ХМВ); - электроприводом-регулятором температуры, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-12ХМ);
• с функцией безопасности, обеспечивающей установку клапана в положение «закрыт» при пропадании питающего напряжения (ВЭП-12ХМВ); - электроприводом-регулятором для СО или ГВС, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-22ХМ);
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-22ХМВ); - электроприводом-регулятором давления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока:
• базовое исполнение (ВЭП-24ХМ);
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-24ХМВ).
Не забывайте о требованиях к условиям эксплуатации ЭИМ. Температура и влажность окружающей среды должны соответствовать данным в технической документации.
Рабочие условия и эксплуатационные возможности
Нержавеющий регулирующий седельный проходной клапан рассчитан на работу с негорючими, взрывобезопасными и нетоксичными жидкостями. Он стабильно функционирует в тепловых пунктах и системах водоснабжения, где требуется точное регулирование расхода.
Основные параметры эксплуатации:
- номинальный диаметр: DN 15–50 мм;
- номинальное давление: 1,6 или 2,5 МПа;
- температура рабочей среды: от 1 °С до 150 °С;
- тип присоединения: муфтовое;
- управление: электропривод ВЭП.
В отличие от арматуры с ручной настройкой, автоматизированный клапан «ВОГЕЗ» позволяет быстро корректировать режим работы без остановки системы. Это снижает риски перегрева и избыточного давления.
Применение клапанов из нержавеющей стали
Двухходовые регулирующие седельные клапаны из нержавеющей стали применяются в ИТП, ЦТП, котельных, на ТЭЦ и насосных станциях. Они востребованы в производственных зданиях, где осуществляется распределение тепловой энергии и горячей воды.
Компактные размеры и муфтовое подключение делают их удобными для установки в ограниченном пространстве. Надежный клапан «ВОГЕЗ» легко интегрируется в автоматизированные системы управления технологическими процессами.
Для предприятий, где важна устойчивость оборудования к влаге и перепадам температур, нержавеющая серия ВКСР становится рациональным решением для длительной эксплуатации.
