Клапаны регулирующие проходные седельные ВКСР, сталь
Назначение: для регулирования расхода рабочих сред, протекающих по трубопроводам.
Материал корпуса:сталь 20Л (GS-C25)
Номинальный диаметр (DN): 15 — 50 мм.
Номинальное давление (PN): 1,6 МПа ; 2,5 МПа; 4,0 МПа
Температура рабочей среды: 1 °С — 150 °С
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B
Тип управления: электропривод (ЭИМ) ВЭП
Область применения
Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей
| Деталь: | Материал: |
| корпус: |
сталь 20Л (GS-C25) |
| крышка корпуса: |
сталь 40Х (DN15-50) |
| седло, тарелка (поршень), плунжер, шток |
сталь 40Х13 |
| уплотнение штока: |
EPDM |
| направляющие штока: |
PTFE |
| уплотнение в затворе: |
PTFE (DN20-DN50) «металл по металлу» (DN15) |
| драгоценные металлы: |
не содержит |
Клапаны комплектуются электроприводами (ЭИМ) ВЭП
- с трехпозиционным сигналом управления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с концевыми выключателями:
• базовое исполнение (ВЭП-115М)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-115В)
• с сигналом обратной связи 4-20 мА (ВЭП-115МА) – только 220 В, 50 Гц
• с сигналом обратной связи 4-20 мА и функцией безопасности (ВЭП-115ВА) – только 220 В, 50 Гц - с аналоговым сигналом управления 4-20 мА или 0-10 В, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с сигналом обратной связи 4-20 мА. Предусмотрена возможность управления трехпозиционным сигналом (беспотенциальный контакт или открытый коллектор):
• базовое исполнение (ВЭП-13ХМ)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение
«открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-13ХМВ) - электроприводом-регулятором температуры, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-12ХМ)
• с функцией безопасности, обеспечивающей установку клапана в положение «закрыт» при пропадании питающего напряжения (ВЭП-12ХМВ) - электроприводом-регулятором для СО или ГВС, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-22ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-22ХМВ) - электроприводом-регулятором давления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока:
• базовое исполнение (ВЭП-24ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-24ХМВ)
Требования по ЭИМ: условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Подобрать двухходовой cедельный регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Чтобы получить консультацию или купить клапан регулирующий проходной седельный с электроприводом в Беларуси, России и Казахстане обращайтесь по телефонам: +375 (17) 27-27-111, 8 (495) 363-56-50, 8 (727) 328-74-99

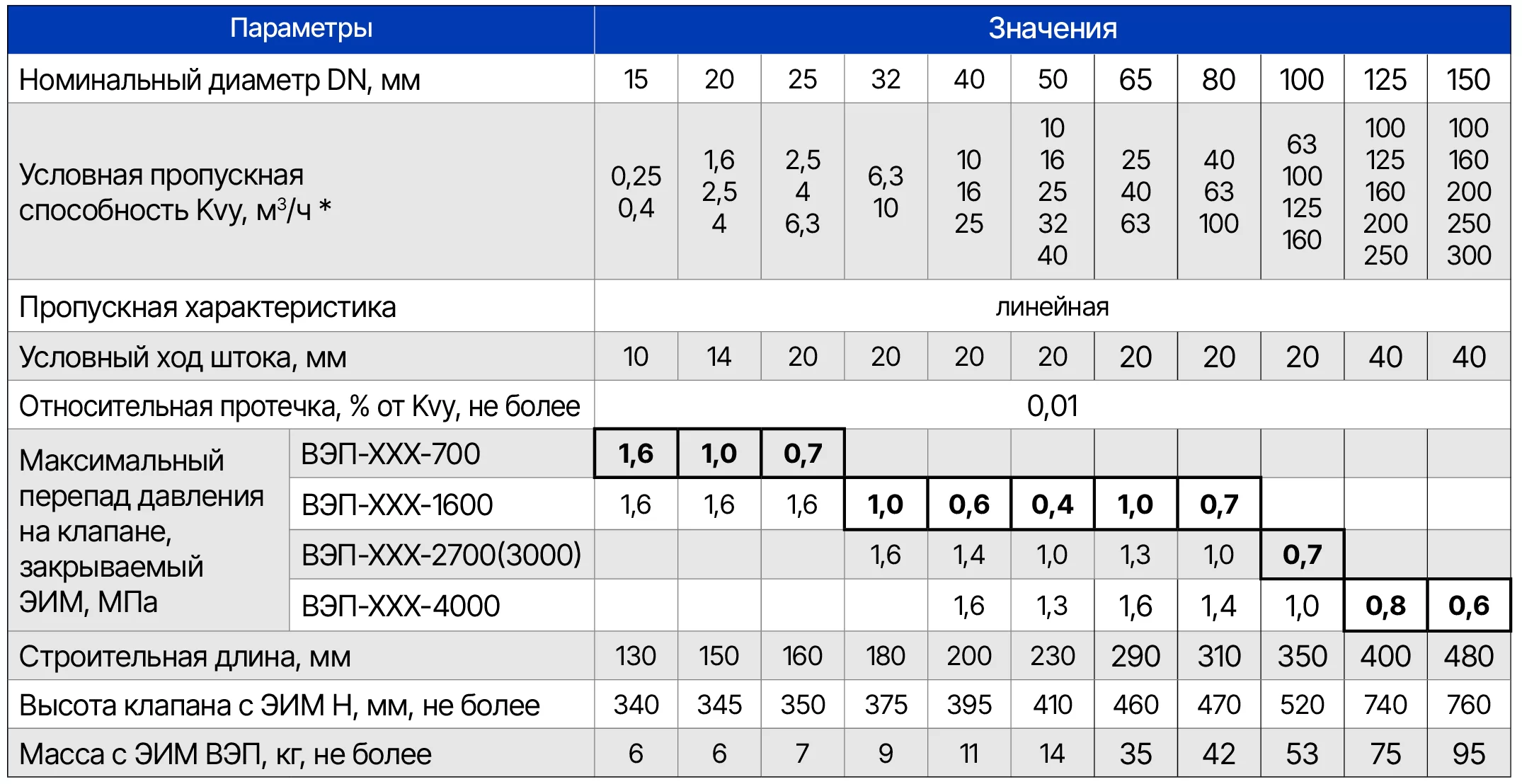

Технические характеристики ВКСР

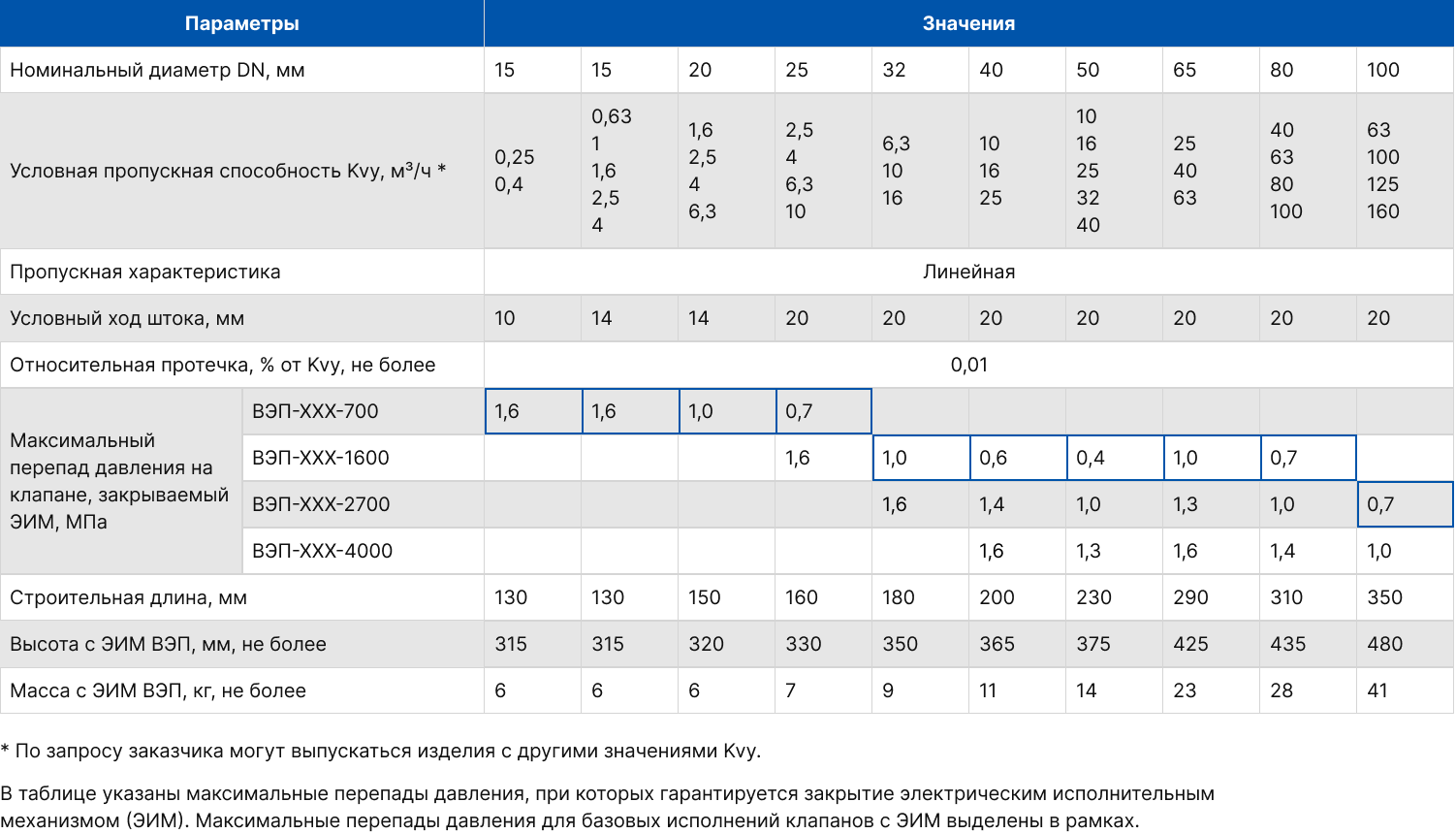

* По запросу заказчика могут выпускаться изделия с другими значениями Kvy.
Важно!
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице технических характеристик указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены в рамках.
Пример обозначения при заказе
- Клапан регулирующий проходной седельный ВКСР DN100-PN1,6-Kvy 125-(+1+150)-СТ20Л-K c ЭИМ ВЭП (наименование ВЭП)
Клапан регулирующий проходной седельный ВКСР с номинальным диаметром DN100, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу 125 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – сталь СТ20Л, типом присоединения к трубопроводу – фланцевым (ГОСТ 33259, исполнение B) с ЭИМ ВЭП.
Монтажные положения проходного регулирующего клапана
Рекомендации по установке проходного регулирующего клапана:
— перед клапанами устанавливать фильтры;
— перед клапанами устанавливать регуляторы перепада давления для стабилизации гидравлических режимов и уменьшения уровня шума и вибрации.
