Клапаны регулирующие трехходовые ВКТР, нержавеющая сталь
Назначение: для регулирования расхода, смешивания или разделения рабочих сред, протекающих по трубопроводам.
Материал корпуса: сталь AISI 304
Номинальный диаметр (DN): 15 – 50 мм.
Номинальное давление (PN): 1,6 МПа, 2,5 МПа
Температура рабочей среды: от 1 °С до 150 °С
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %
Присоединение к трубопроводу: муфтовое
Тип управления: электропривод (ЭИМ) ВЭП
Области применения
Трехходовые регулирующие клапаны для отопления устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей
| Деталь | Тип материала | |
|---|---|---|
|
Корпус |
нержавеющая сталь |
|
| Шток |
нержавеющая сталь |
|
|
Плунжер |
нержавеющая сталь |
|
|
Уплотнение штока |
EPDM |
|
|
Направляющие штока |
PTFE |
|
|
Уплотнение в затворе |
«металл по металлу» |
|
|
Драгоценные металлы |
не содержит |
|
КЛАПАНЫ КОМПЛЕКТУЮТСЯ ЭЛЕКТРОПРИВОДАМИ (ЭИМ) ВЭП
- с трехпозиционным сигналом управления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с концевыми выключателями:
• базовое исполнение (ВЭП-11ХМ)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-11ХВ)
• с сигналом обратной связи 4-20 мА (ВЭП-11ХМА) – только 220 В, 50 Гц
• с сигналом обратной связи 4-20 мА и функцией безопасности (ВЭП-11ХВА) – только 220 В, 50 Гц - с аналоговым сигналом управления 4-20 мА или 0-10 В, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с сигналом обратной связи 4-20 мА. Предусмотрена возможность управления трехпозиционным сигналом (беспотенциальный контакт или открытый коллектор):
• базовое исполнение (ВЭП-13ХМ)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-13ХМВ) - электроприводом-регулятором температуры, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-12ХМ)
• с функцией безопасности, обеспечивающей установку клапана в положение «закрыт» при пропадании питающего напряжения (ВЭП-12ХМВ) - электроприводом-регулятором для СО или ГВС, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-22ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-22ХМВ) - электроприводом-регулятором давления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока:
• базовое исполнение (ВЭП-24ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-24ХМВ)
Требования по ЭИМ: условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Подобрать трехходовой регулирующий клапан можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Чтобы получить консультацию или купить клапан регулирующий трехходовой с электроприводом в Беларуси, России и Казахстане обращайтесь по телефонам: +375 (17) 27-27-111, +375 (29) 630-55-73.

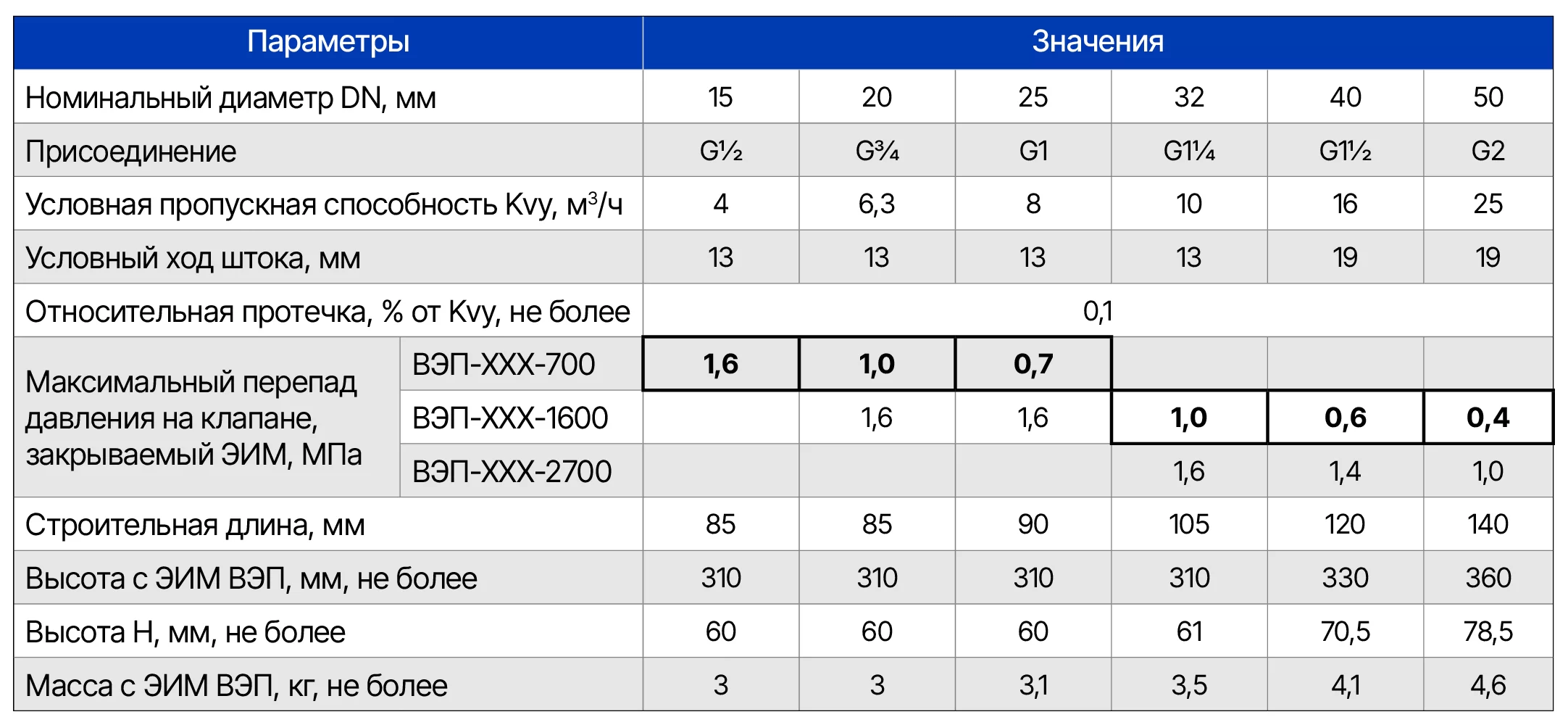

Технические характеристики ВКТР
Важно!
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ).Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.
Пример обозначения при заказе
- Клапан регулирующий трехходовой муфтовый ВКТР DN25-PN2,5-Kvу8-(+1 +150)-НЖ-МВ-06Д-(наименование ВЭП)
Клапан регулирующий трехходовой муфтовый ВКТР с номинальным диаметром DN25, номинальным давлением PN2,5 МПа, условной пропускной способностью Kvy8 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – нержавеющая сталь, типом присоединения к трубопроводу – муфтовым, с внутренней резьбой G1, с ЭИМ ВЭП.
Монтажные положения ВКТР
Рекомендации по установке
- перед клапанами устанавливать фильтры
- перед клапанами устанавливать регуляторы перепада давления для стабилизации гидравлических режимов и уменьшение уровня шума и вибрации
и мы с вами свяжемся
В контуре ГВС и на открытых системах вода агрессивнее, чем в закрытом отоплении: растворённый кислород и примеси постепенно разрушают чугунную арматуру. Там, где важны чистота среды и стойкость к коррозии, ставят трёхходовой клапан ВКТР из нержавеющей стали. Он смешивает или разделяет потоки теплоносителя и точно держит температуру, не ржавея и не загрязняя воду продуктами коррозии. ООО «Вогезэнерго» производит такие клапаны в Молодечно в компактном муфтовом исполнении для малых узлов обвязки.
Назначение трехходовых клапанов ВКТР из нержавеющей стали
Трехходовой клапан ВКТР из нержавеющей стали служит для регулирования расхода и температуры воды в системах отопления и горячего водоснабжения. Корпус клапана из стали AISI 304 обеспечивает высокую коррозионную стойкость – это важно для ГВС, открытых контуров и сред с растворённым кислородом, где чугун служит меньше.
Клапаны ставят в индивидуальных и центральных тепловых пунктах (ИТП, ЦТП), в котельных и в узлах обвязки теплообменников. Исполнение из нержавеющей стали выбирают тогда, когда к качеству воды и ресурсу арматуры предъявляют повышенные требования.
Смешивание и разделение потоков рабочей среды
По принципу работы клапан действует в двух режимах. При смешивании потоков он объединяет горячий и охлажденный теплоноситель и задает нужную температуру в подающем трубопроводе – типовая схема для погодозависимого регулирования отопления. При разделении потоков клапан направляет один поток по двум путям, например, между теплообменником и байпасом.
Точность регулирования зависит от пропускной характеристики. По одному ходу работает равнопроцентная характеристика, по второму – линейная характеристика; такое сочетание удобно для смесительных узлов. Отдельно учитывают авторитет клапана – отношение перепада давления на клапане к перепаду на регулируемом участке. Если авторитет ниже 0,3, регулирование становится резким и приближается к работе «открыто-закрыто», поэтому клапан подбирают так, чтобы значение попадало в диапазон 0,3–0,5.
Технические характеристики и типоразмеры клапанов ВКТР
Нержавеющая линейка ВКТР рассчитана на малые и средние узлы. Условный проход DN – от 15 до 50 мм, номинальное давление PN – 1,6 и 2,5 МПа, температура рабочей среды – до +150 °C. Пропускную способность Kvs подбирают под расчётный расход.
Затвор обеспечивает герметичность класса С – плотное перекрытие, которое важно при разделении потоков и защите контура от протечек. Ход штока подобран под каждый типоразмер, а перепад давления на клапане ограничивают, чтобы снизить шум и износ узла регулирования.
Особенности муфтового исполнения из нержавеющей стали
Клапаны малых диаметров выпускают в муфтовом присоединении – с внутренней резьбой под трубную обвязку. Резьбовое соединение проще и дешевле фланцевого, занимает меньше места и удобно в тесных узлах ИТП, на обвязке фанкойлов и небольших теплообменников.
Ответственные детали – корпус клапана, плунжер и шток – выполнены из нержавеющей стали, а уплотнение EPDM сохраняет герметичность по штоку при рабочих температурах. Перед клапаном рекомендуется устанавливать сетчатый фильтр: он задерживает механические частицы и защищает от повреждений, что напрямую влияет на ресурс и точность регулирования.
Комплектация клапанов ВКТР электроприводами ВЭП
Клапаны ВКТР поставляем в сборе с электрическим исполнительным механизмом (ЭИМ) серии ВЭП. Базовое исполнение – трёхпозиционное управление, по запросу доступен электропривод с аналоговым сигналом управления. Электропривод перемещает шток пропорционально команде контроллера и обеспечивает плавное регулирование.
При установке учитывают монтажное положение привода: его определяют на этапе проектирования, чтобы сохранить доступ для обслуживания. По согласованию устанавливают исполнительные механизмы других марок.
Как подобрать клапан ВКТР по диаметру и пропускной способности
Подбирается нержавеющей клапан с учетом гидравлики узла. Учитывается несколько параметров:
- Диаметр трубопровода и требуемая пропускную способность Kvs – по расчетному расходу.
- Перепад давления на участке, чтобы обеспечить авторитет клапана в диапазоне 0,3–0,5.
- Температуру и характер рабочей среды – до +150 °C.
- Схему работы – смешивание или разделение потоков.
- Тип присоединения и управления – муфтовое соединение и электропривод ВЭП под вашу автоматику.
Собственное конструкторское бюро «Вогезэнерго» и программа подбора помогут выбрать типоразмер и Kvs. При нестандартных требованиях исполнение адаптируют под проект.
Почему клапаны ВКТР из нержавейки заказывают у «Вогезэнерго»
Предприятие «ВОГЕЗЭНЕРГО» производит регулирующую арматуру более 20 лет и ведёт полный цикл – от разработки документации до серийного выпуска. Качество подтверждает система менеджмента ISO 9001, на каждое изделие оформляют паспорт, действует гарантия производителя. Инженеры сопровождают проект на подборе, монтаже и наладке.
Чтобы купить нержавеющий клапан ВКТР под узел ГВС или отопления, заполните опросный лист на сайте и специалист подберет подходящее оборудование. Цена зависит от типоразмера и комплектации привода, поэтому её называют после подбора. Оформим документы, гарантию и доставку по Беларуси, России и Казахстану в согласованный срок.
