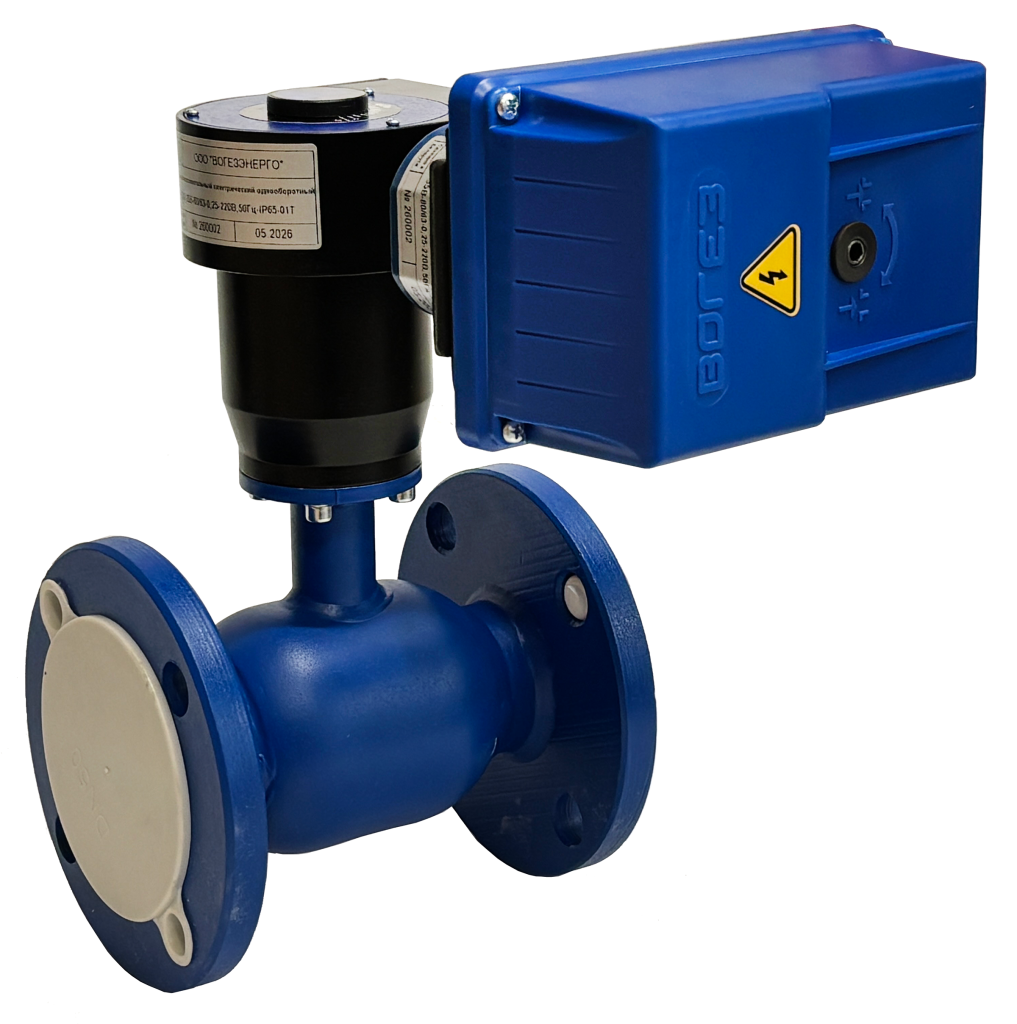

Краны шаровые запорно-регулирующие с электроприводами ВКШР DN15-50

Управлять десятками точек запорной арматуры вручную – значит держать персонал на объекте постоянно. Когда краны расположены в труднодоступных местах, срабатывают по сигналу автоматики или должны реагировать быстрее, чем успевает оператор, – нужен шаровой кран с электроприводом. «ВОГЕЗЭНЕРГО» поставляет краны в сборе с электрическими исполнительными механизмами: подобранными, смонтированными, готовыми к подключению. Диапазон условных диаметров – от DN25 до DN50, рабочее давление – до PN1,6, температура среды – до +150°C.

Назначение и принцип работы шарового крана с электроприводом

Шаровой кран – запорная арматура с поворотной сферой внутри корпуса. В сфере выполнено сквозное отверстие: при совпадении с осью трубопровода поток открыт, при повороте на 90° – перекрыт. Полнопроходная конструкция обеспечивает минимальное гидравлическое сопротивление в открытом положении.

Краны шаровые комплектуются механизмами исполнительными электрическими однооборотными ВЭО (электроприводами):

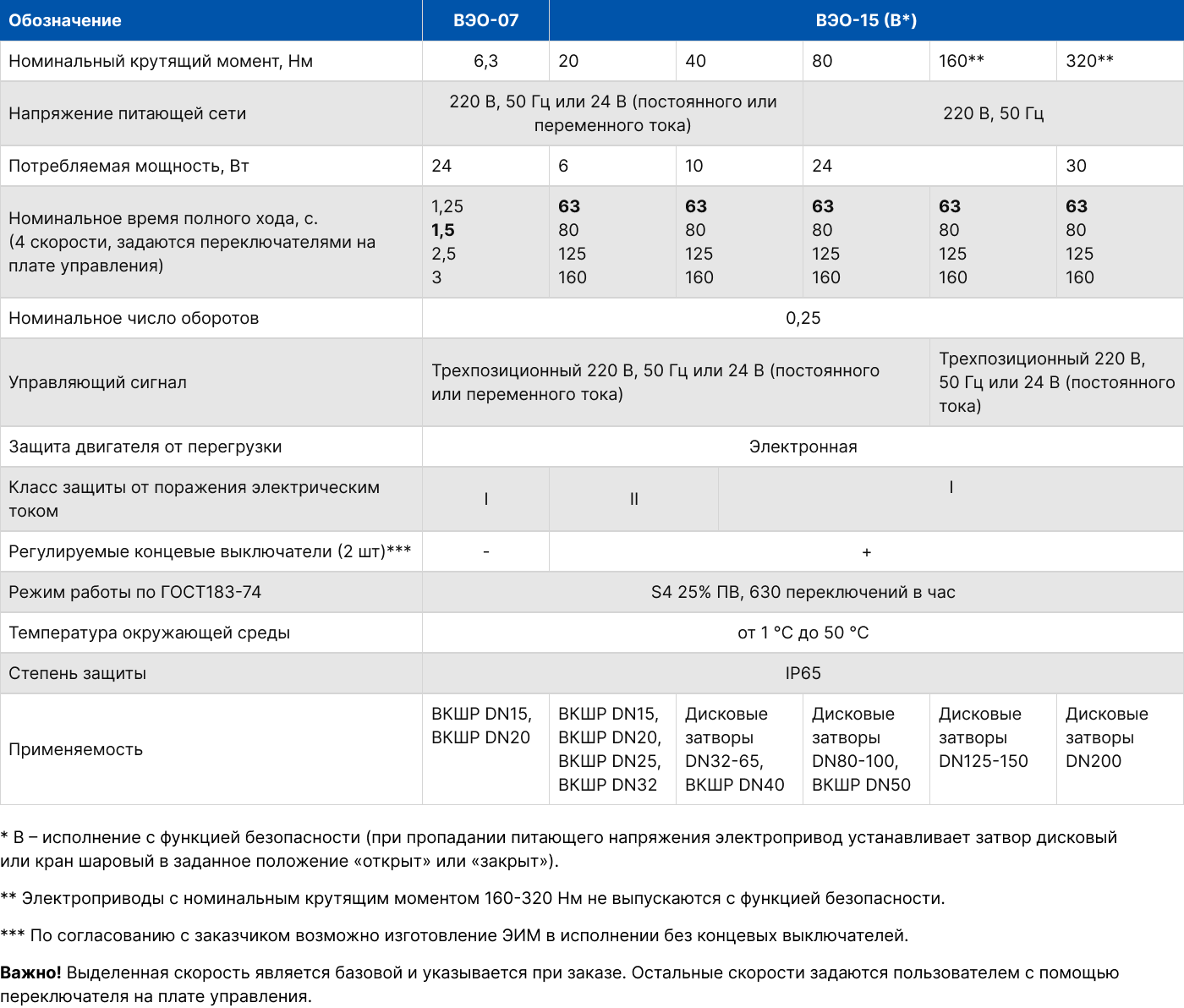

• с управляющим сигналом 220 В, 50 Гц (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);

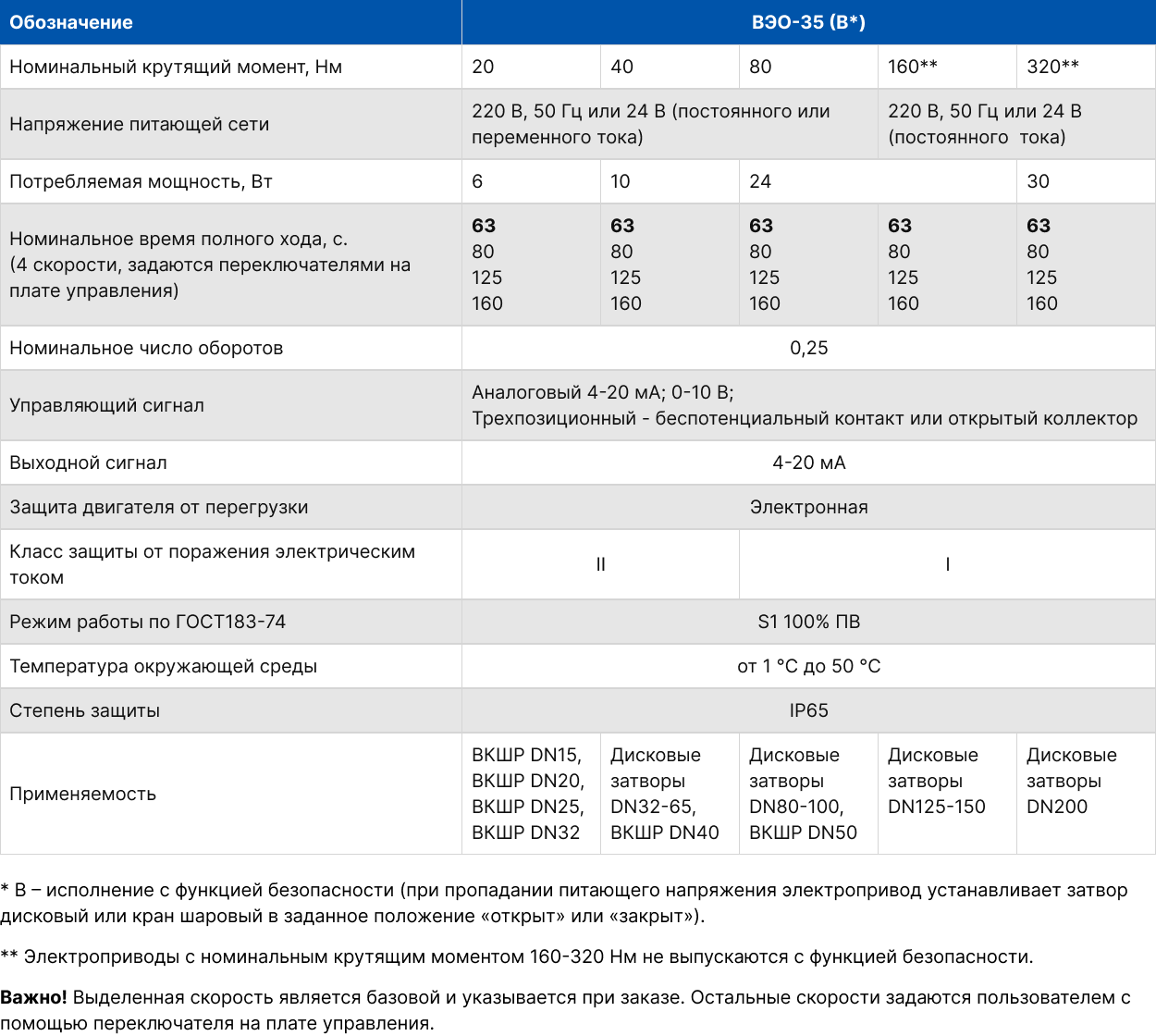

• с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием 220 В, 50 Гц или 24 В постоянного или переменного тока.

Электопривод ВЭО оснащен ручным дублёром: при отключении питания кран переводится в нужное положение вручную.

Виды кранов с электроприводом

По типу присоединения к трубопроводу:

• фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B.

По функции:

• Запорно-регулирующие – плавное регулирование расхода с одновременной функцией полного перекрытия. Шар с V-образным вырезом формирует линейную или равнопроцентную расходную характеристику.

По материалу корпуса:

• Углеродистая сталь (сталь 20) – для систем водяного теплоснабжения и водоснабжения при давлении до PN16.

Преимущества электроприводного управления

• Дистанционное управление – оператор переключает кран с пульта или из АСУТП без выхода на объект.
• Интеграция в диспетчеризацию – позиционер передаёт сигнал обратной связи 4–20 мА о текущем положении шара, фиксирует момент срабатывания.
• Двойная функция у запорно-регулирующих исполнений – регулирует расход и при необходимости полностью перекрывает поток с герметичностью класса А. Отдельная запорная арматура не нужна.
• Ручной дублёр – для аварийного или технического управления при отключении питания, поломке или отсутствии сигнала на основном электроприводе. Он позволяет вручную перевести клапан в открытое или закрытое положение.
• Высокий ресурс – не менее 10 000 циклов открытие/закрытие. Уплотнение PTFE + фторсилоксан устойчиво к износу и химическому воздействию.
• Стандарт монтажа ISO 5211 – привод крепится к крану через стандартный фланец, что позволяет заменить ЭИМ без демонтажа крана с трубопровода.

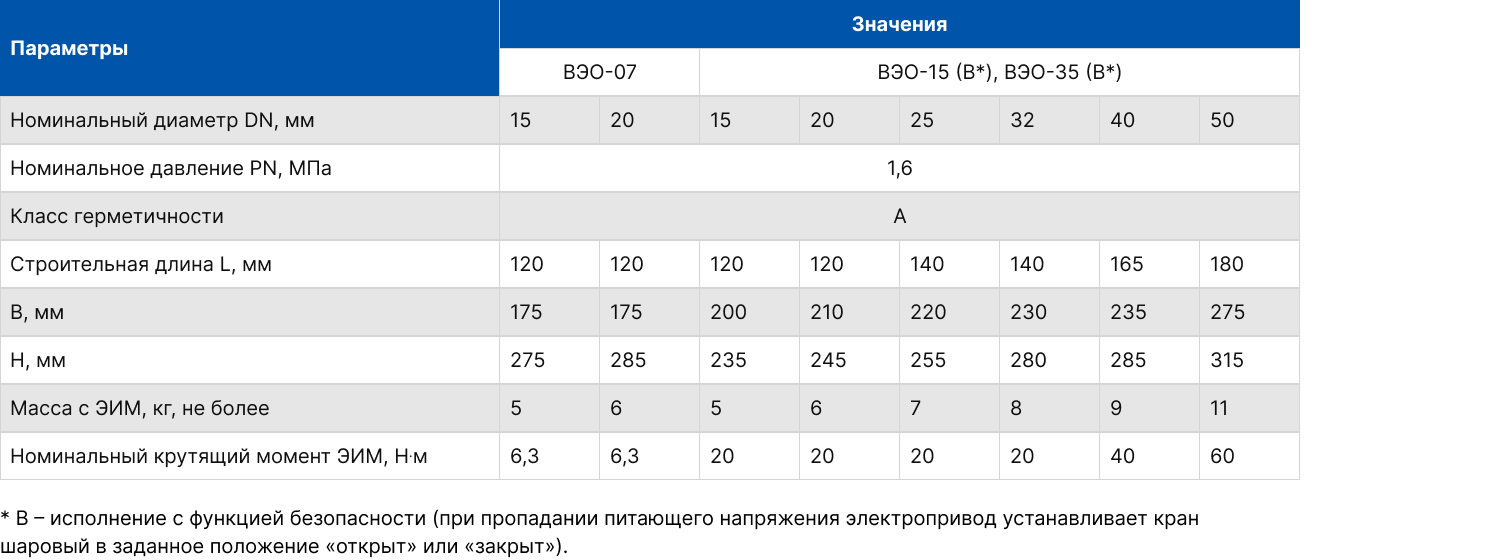

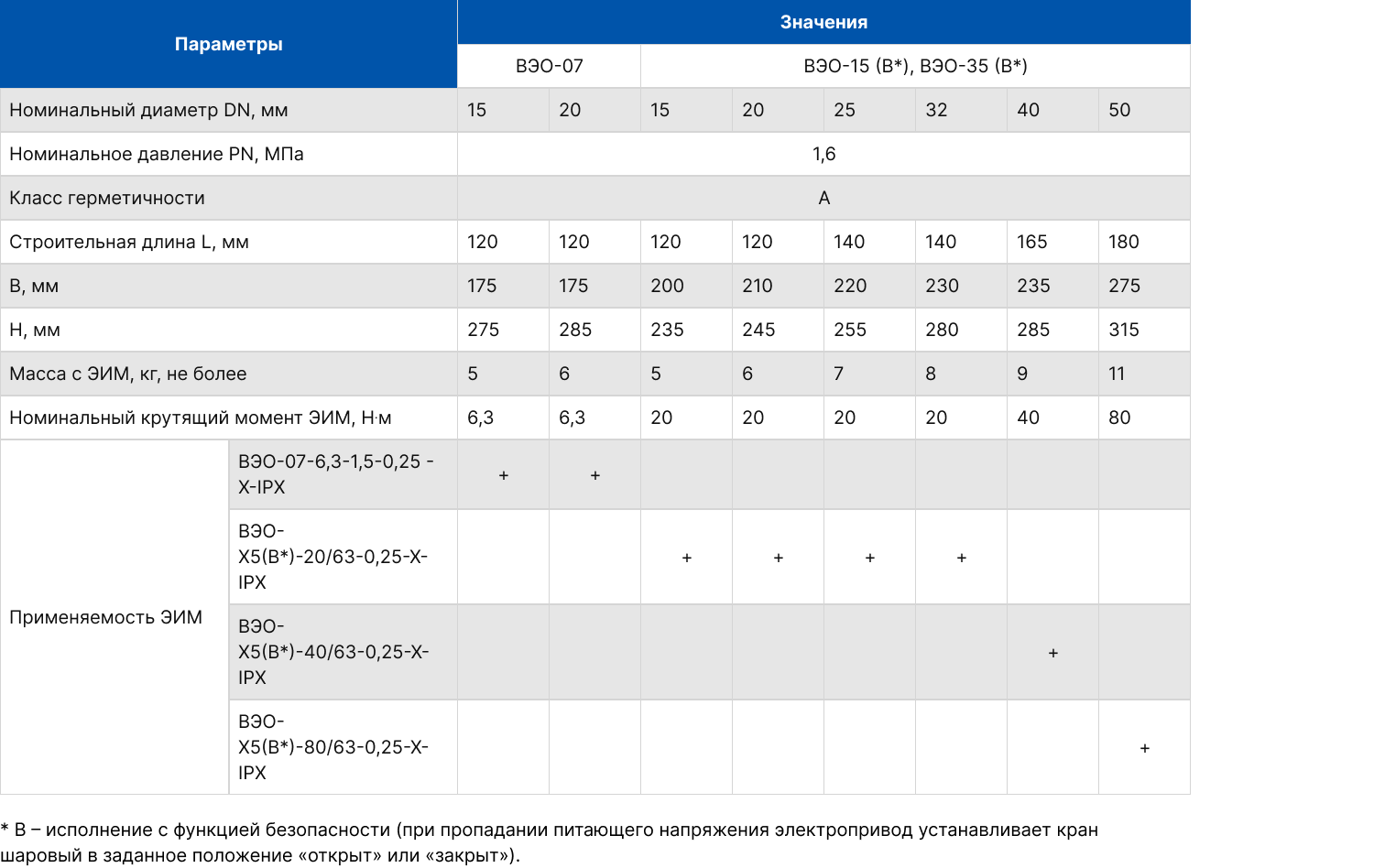

Технические характеристики шаровых кранов с электроприводами

Критерии подбора арматуры

Перед выбором крана нужно определить несколько параметров:

• Рабочая среда – негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %. ВКШР не предназначен для горючих, токсичных и химически агрессивных к материалам деталей жидкостей.
• DN и PN – подбираются по расходу среды, скорости потока и давлению в системе, а не произвольно по диаметру трубы.
• Тип соединения – фланец
• Функция – запорная или запорно-регулирующая с позиционером (4–20 мА). Запорно-регулирующее исполнение заменяет два отдельных устройства.
• Напряжение питания – 220 В для базового исполнения, 24 В для объектов с требованиями к безопасному напряжению.
• Степень защиты – для влажных помещений и улицы не ниже IP65, для затопляемых приямков – IP67.

Купить шаровый кран с электроприводом с доставкой по Беларуси, России и Казахстану можно напрямую у производителя – оставьте заявку на сайте «ВОГЕЗЭНЕРГО», и менеджер уточнит цену на шаровые краны нужного типоразмера и исполнения.
