Регуляторы давления «до себя» ВРДД-П (для пара), чугун
Назначение: для поддержания заданного давления «до себя» путем изменения (регулирования) расхода рабочих сред, протекающих по трубопроводам.
Материал корпуса: ковкий чугун (КЧ), серый чугун (СЧ)
Номинальный диаметр (DN): 15-100 мм.
Номинальное давление (PN): 1,6 МПа; 2,5 МПа.
Температура рабочей среды: от 1 °С до 220 °С.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей газы и жидкости, в том числе водяной пар, воздух, азот, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60%.
Присоединение к трубопроводу: фланцевое.
Регулирование происходит только при наличии расхода рабочей среды.
Регулятор давления воды «до себя» является нормально закрытым.
Материалы деталей
| Корпус |
|
| Крышка корпуса, седло, поршень, шток | сталь 40Х13 |
| Мембрана | EPDM |
| Уплотнение штоков |
|
| Уплотнение разгрузочной камеры |
PTFE |
| Направляющие |
PTFE |
| Уплотнение в затворе |
|
| Трубки импульсные и отводящая | медь |
| Штуцеры | латунь |
| Охладитель импульса давления |
|
Гарантийный срок: 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.
Важно! Охладитель импульса давления и импульсная трубка для его подключения в комплектность не входят и поставляются отдельными позициями.

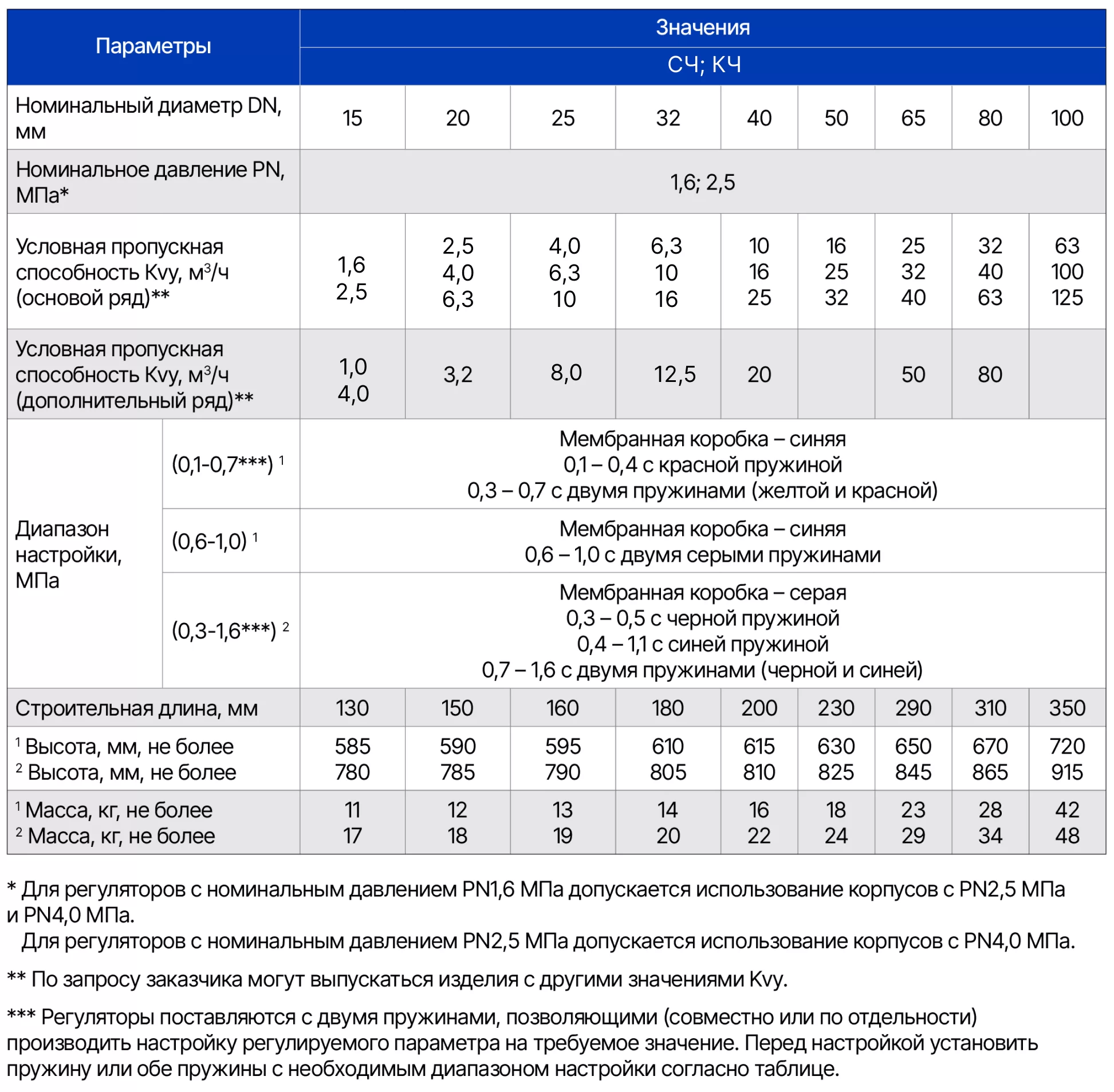

Технические характеристики
Максимально допустимый перепад давления на регуляторе для газообразных сред:
ΔP < P1 / 2, но не более 0,4 МПа,
где P1 — абсолютное давление перед регулятором
Максимально допустимый перепад давления на регуляторе для жидких сред: 0,4 МПа.
Важно! Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа.
Схемы подключения

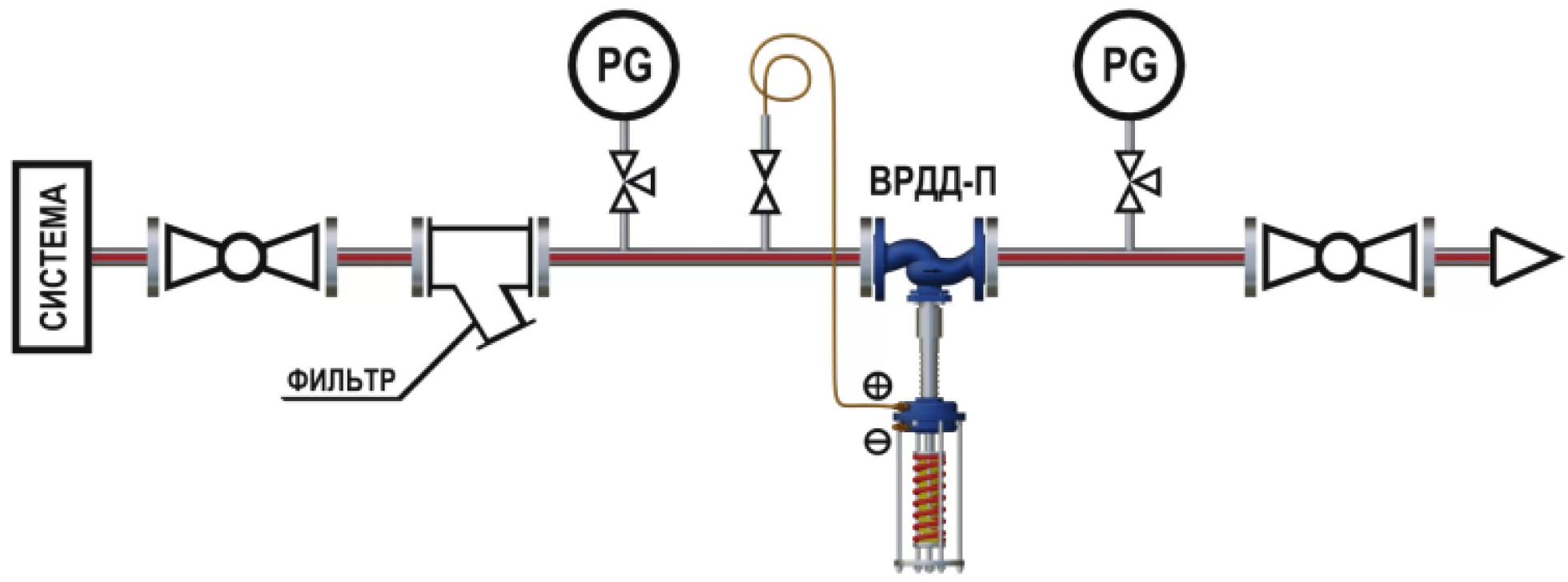

- Схема подключения регулятора давления «до себя»

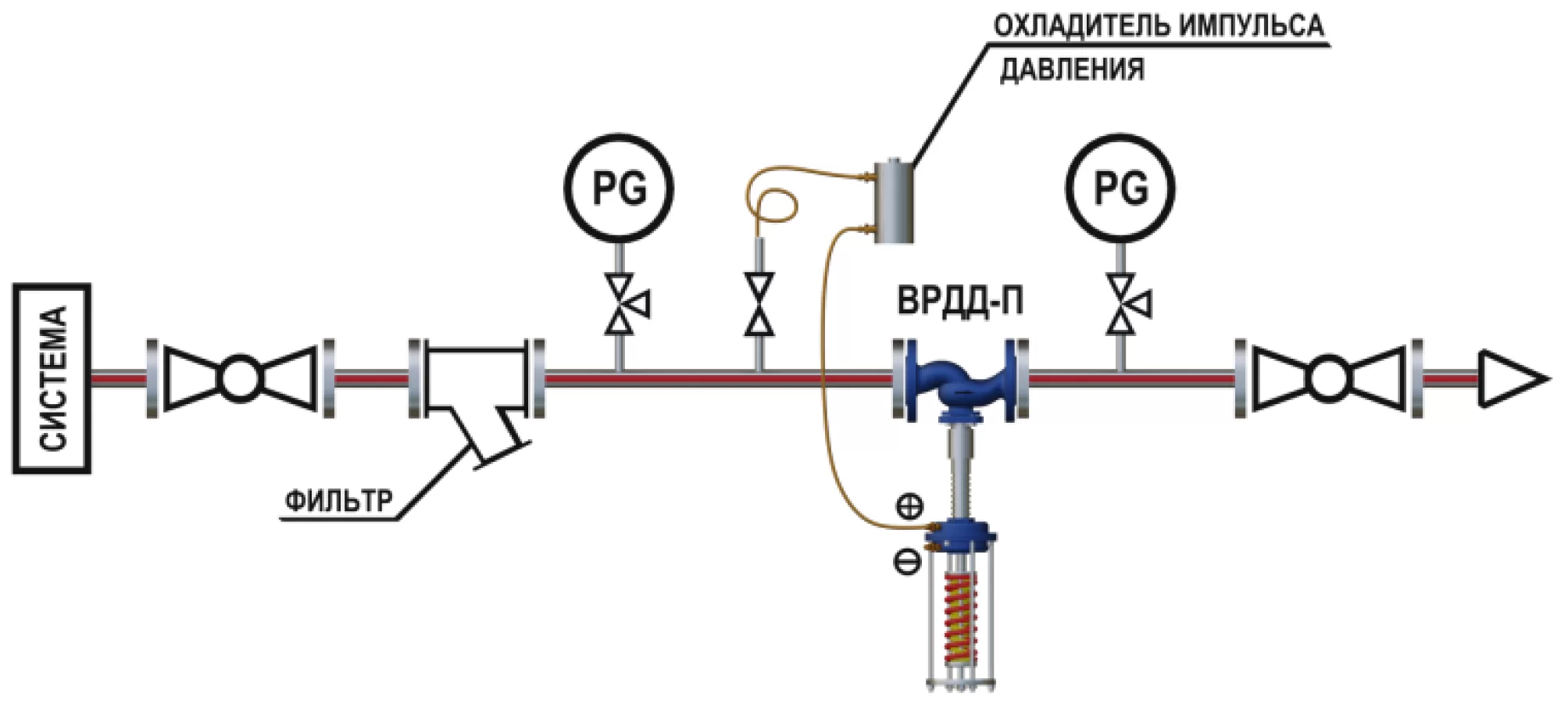

- Схема подключения регулятора давления «до себя» с охладителем импульса
