Регуляторы давления "до себя" прямого действия ВРДД
Назначение: для поддержания заданного давления «до себя» путем изменения (регулирования) расхода рабочих сред, протекающих по трубопроводам.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Температура рабочей среды:
— от 1 °С до 150 °С при использовании мембраны и уплотнений из EPDM;
— от 1 °С до 80 °С при использовании мембраны и уплотнений из NBR.
Присоединение к трубопроводу: фланцевое (с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B).
Типовое применение: поддержание давления в обратном трубопроводе теплоносителя в системах теплоснабжения.
Регулирование происходит только при наличии расхода рабочей среды.
Данный регулятор является нормально закрытым.
Материалы деталей
| корпус |
серый чугун (СЧ) — PN 1,6 МПа |
|
| крышка корпуса |
|
|
| седло, поршень, шток |
сталь 40Х13 —DN15 — 200 |
|
| мембрана |
|
|
| уплотнение штоков |
|
|
| уплотнение разгрузочной камеры |
|
|
| направляющие |
PTFE — DN15 — 200 |
|
| уплотнение в затворе |
|
|
| трубки импульсные и отводящие |
медь |
|
| штуцеры |
латунь |
|
| драгоценные металлы |
не содержит |
|
Гарантийный срок: 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.

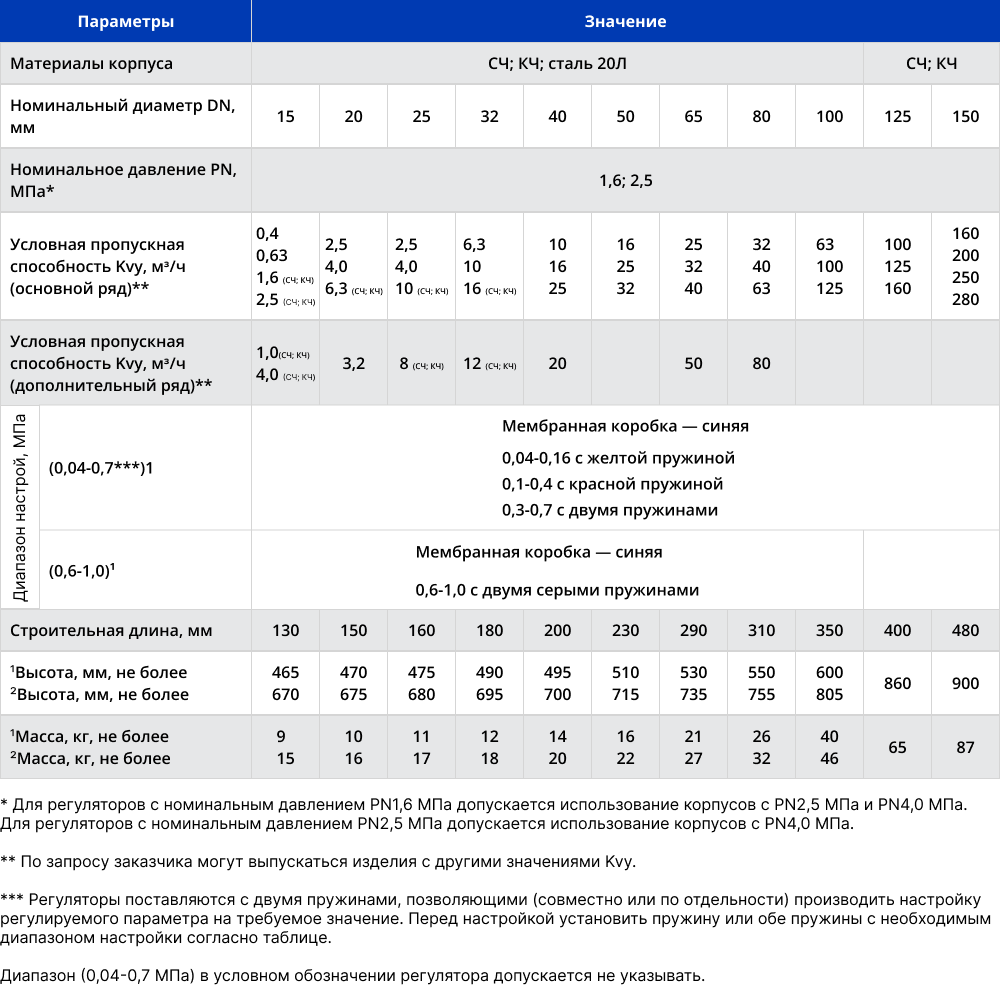

Технические характеристики DN15-150

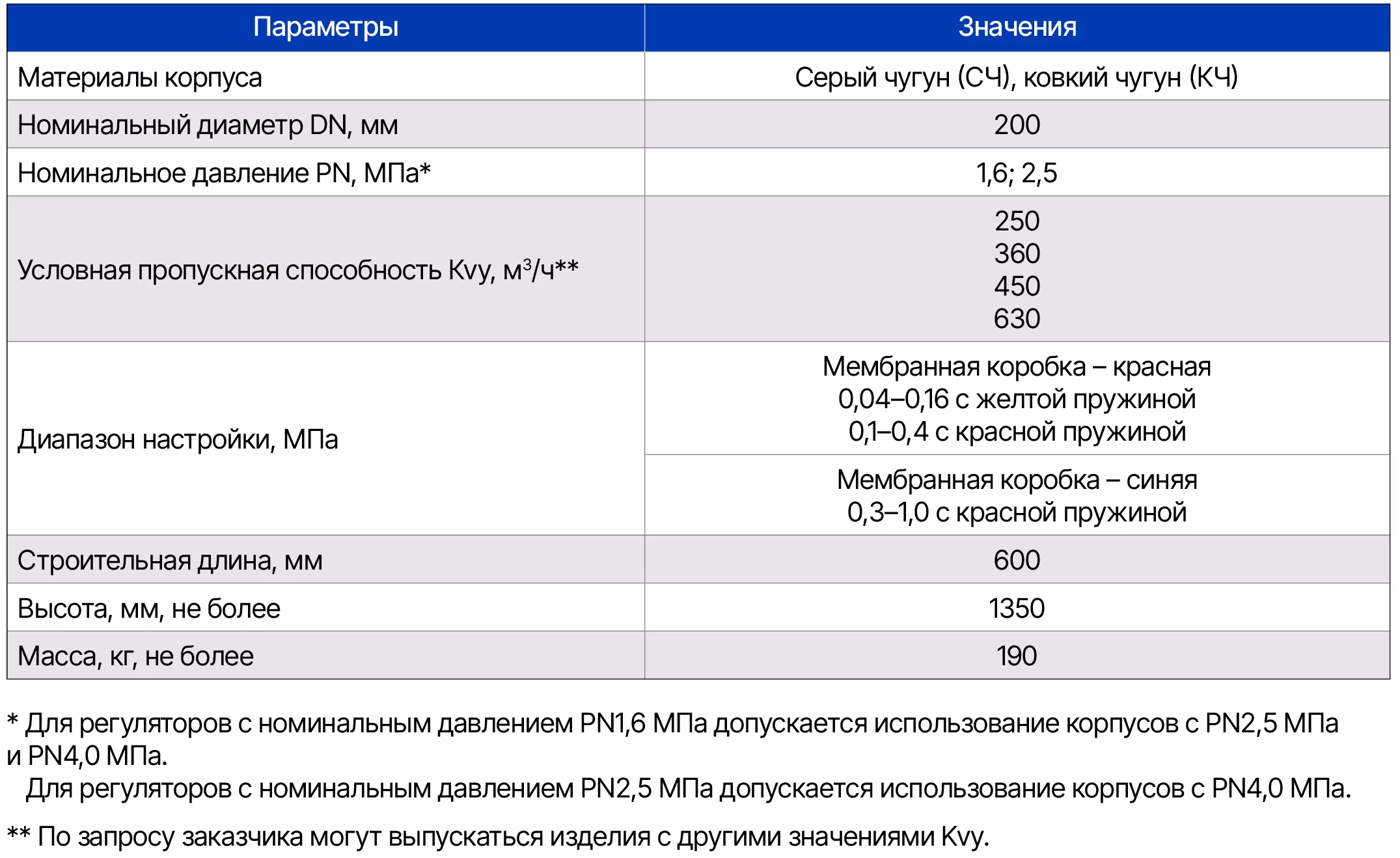

Технические характеристики DN200
Важно!
— Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе давления до себя принимать не более 0,2 МПа.
— При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
Примеры обозначения при заказе
1. Регулятор давления «до себя» ВРДД DN32 Kvy6,3
Регулятор давления «до себя» ВРДД с номинальным диаметром DN32, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу6,3 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – серый чугун СЧ, с диапазоном настройки 0,04-0,7 МПа и фланцевым типом присоединения к трубопроводу (ГОСТ 33259, исполнение B).
2. Регулятор давления «до себя» ВРДД DN32-PN2,5-Kvy16-(+1+80)-КЧ-NBR-(0,6-1,0 МПа)
Регулятор давления «до себя» ВРДД с номинальным диаметром DN32, номинальным давлением PN2,5 МПа, условной пропускной способностью Kvу16 м³/ч, температурой рабочей среды от 1 °С до 80 °С, материалом корпуса – ковкий чугун КЧ, с мембраной и уплотнением штока и затвора NBR, с диапазоном настройки 0,6-1,0 МПа и фланцевым типом присоединения к трубопроводу (ГОСТ 33259, исполнение B).
3. Регулятор давления «до себя» ВРДД DN200-Kvy360 (0,1-0,4 МПа)
Регулятор давления «до себя» ВРДД с номинальным диаметром DN200, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу360 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – серый чугун СЧ, с диапазоном настройки 0,1-0,4 МПа и фланцевым типом присоединения к трубопроводу (ГОСТ 33259, исполнение B).

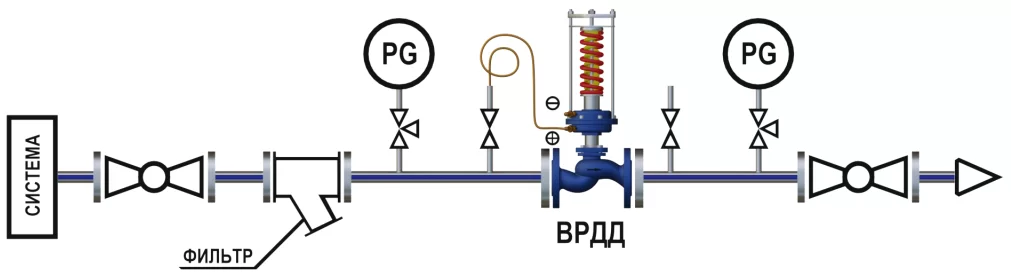

Схемы подключения регулятора давления прямого действия «До себя»
- Схема подключения регулятора давления «до себя»
Как выбрать диапазон настройки регулятора давления
1.Определение требуемого диапазона
Перед настройкой необходимо определить:
- входное давление — максимальное давление на входе регулятора;
- требуемое выходное давление — рабочее давление системы.
Требуемое выходное давление должно попадать в пределы, предусмотренные пружинами регулятора. Данные значения можно найти в руководстве по эксплуатации.
Если требуемое давление выходит за пределы текущей пружины — ее необходимо заменить на подходящую по диапазону.
2. Порядок механической настройки
Наблюдая показания манометров, установить требуемую величину давления путем регулировки усилия пружины регулировочной гайкой. При сжатии пружин давление увеличивается, при ослаблении пружин — уменьшается.
3. Рекомендации по точности настройки
- Не рекомендуется настраивать регулятор около крайних значений диапазонов настройки в связи с увеличением погрешности регулирования.
- При настройке регулятора около нижнего предела диапазона настройки следует учитывать погрешности манометров, по которым производится настройка.
4. Типичные ошибки
- настройка без манометра;
- работа на предельном значении пружины;
- попытка «дотянуть» давление вне паспортного диапазона;
- игнорирование входного давления;
- использование регулятора не по назначению.
