Регуляторы перепада давления прямого действия ВРПД с фиксированной настройкой (регуляторы давления "после себя" и расхода)
Назначение: для поддержания заданного перепада давления рабочей среды путем изменения расхода. Может быть использован в качестве регулятора давления «после себя».
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Температура рабочей среды: от 1 °С до 150 °С.
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 12815, исполнение 1.
Типовое применение: поддержание перепада давления между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения.
Данный регулятор является нормально открытым.
Материалы деталей
| корпус | серый чугун (СЧ) — PN 1,6 МПа | |
| крышка корпуса, седло, поршень, шток | сталь 40Х13 | |
| мембрана | EPDM | |
| уплотнение штока | EPDM | |
| направляющие | PTFE | |
Гарантийный срок: 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.

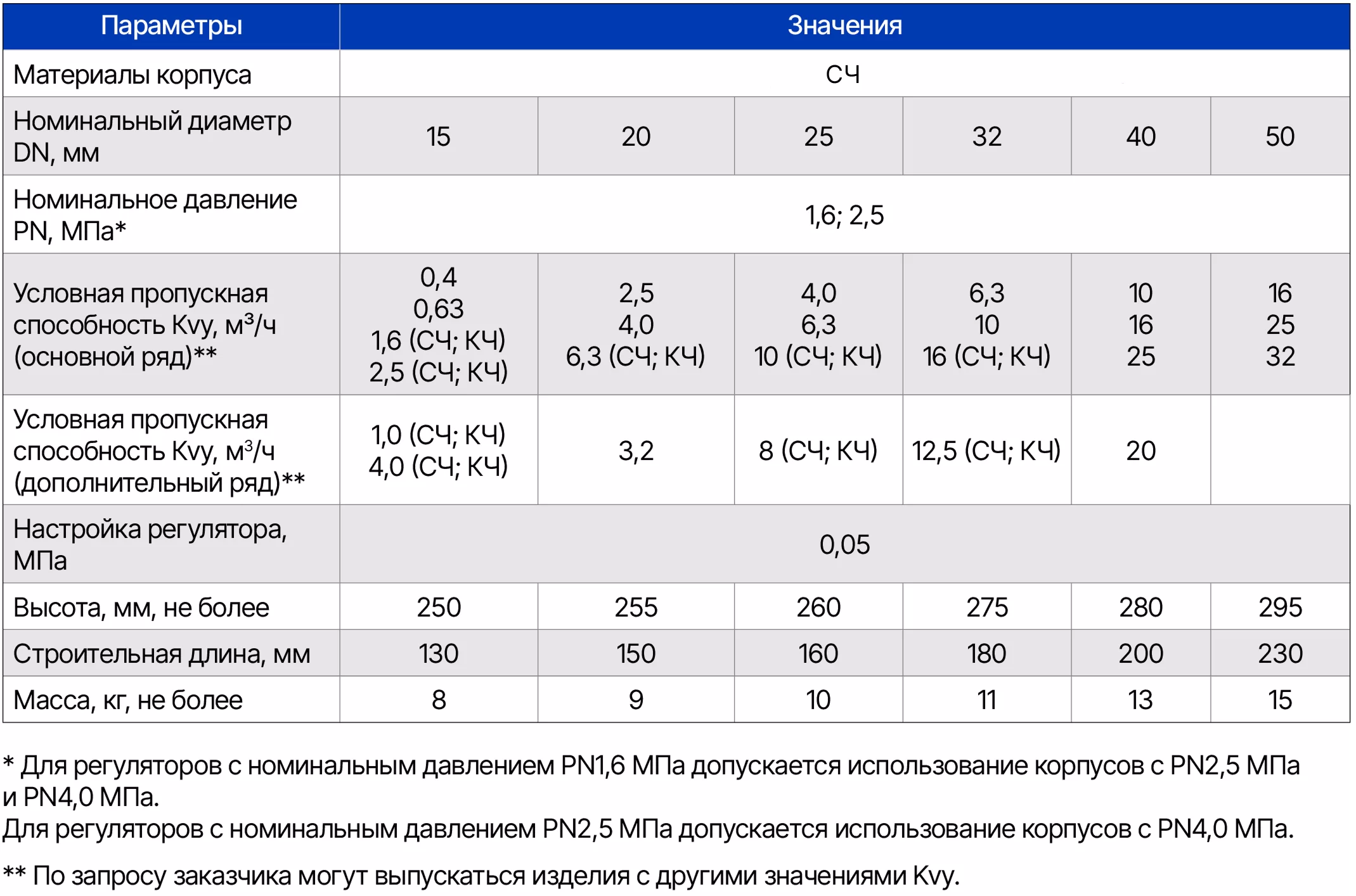

Технические характеристики
Важно!
— Максимально допустимый перепад давления на регуляторе — 0,3 МПа.
— Для увеличения срока службы изделий и уменьшения уровня шума рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа.
Примеры обозначения при заказе
1. Регулятор перепада давления ВРПД DN25 Kvy6,3 (0,05 МПа)
Регулятор перепада давления ВРПД с фиксированной настройкой с номинальным диаметром DN25, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу6,3 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – серый чугун СЧ, с диапазоном настройки 0,05 МПа и фланцевым типом присоединения к трубопроводу (ГОСТ 33259, исполнение B).
Схемы подключения

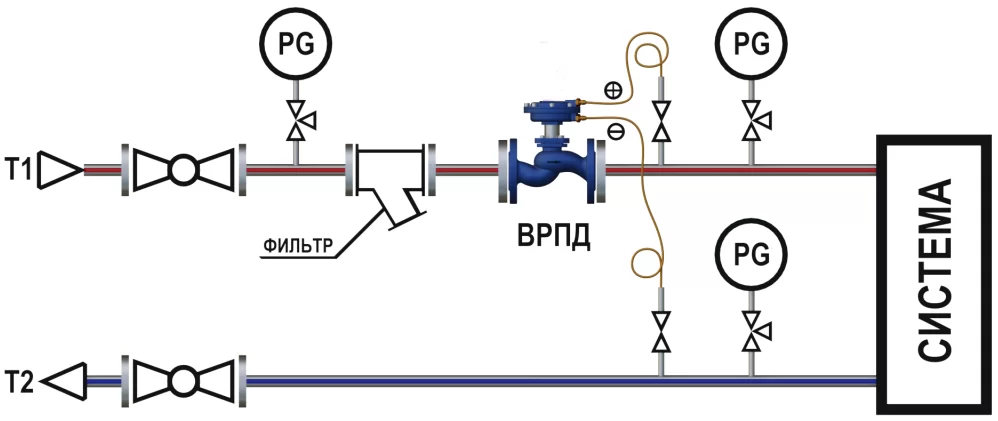

1. Схема подключения регулятора перепада давления с фиксированной настройкой на подающем трубопроводе

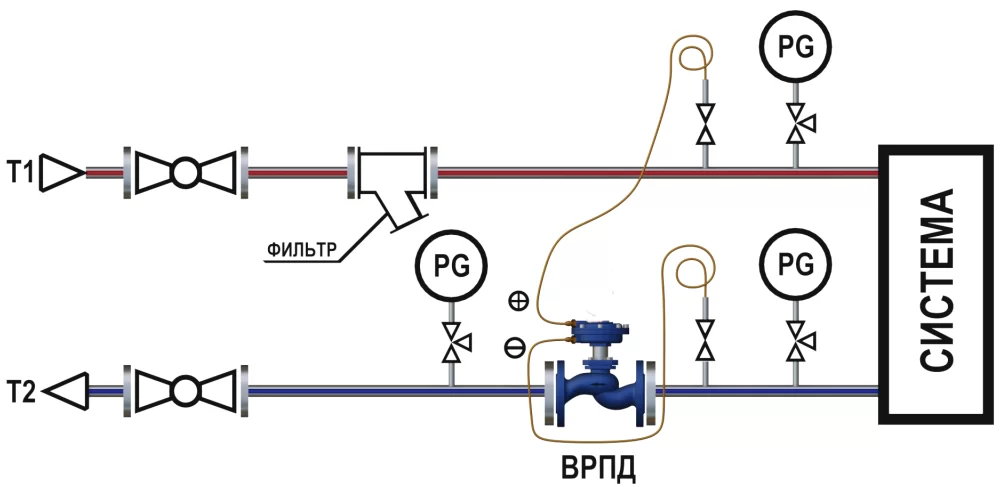

2. Схема подключения регулятора перепада давления с фиксированной настройкой на обратном трубопроводе

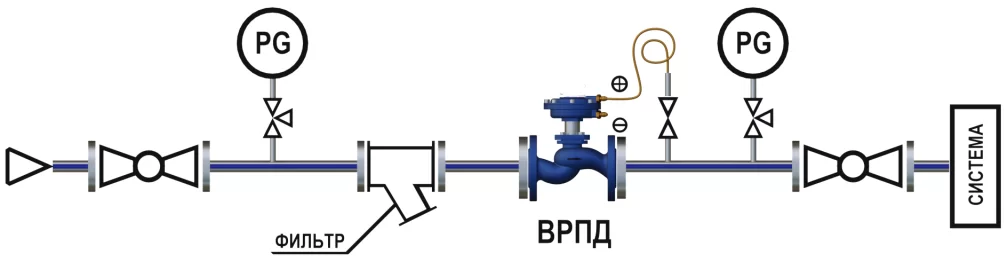

3. Схема подключения регулятора давления «после себя» с фиксированной настройкой
Как выбрать диапазон настройки регулятора давления "после себя"
1.Определение требуемого диапазона
Перед настройкой необходимо определить:
- входное давление — максимальное давление на входе регулятора;
- требуемое выходное давление — рабочее давление системы.
Требуемое выходное давление должно попадать в пределы, предусмотренные пружинами регулятора. Данные значения можно найти в руководстве по эксплуатации.
Если требуемое давление выходит за пределы текущей пружины — ее необходимо заменить на подходящую по диапазону.
2. Порядок механической настройки
Наблюдая показания манометров, установить требуемую величину давления путем регулировки усилия пружины регулировочной гайкой. При сжатии пружин давление увеличивается, при ослаблении пружин — уменьшается.
3. Рекомендации по точности настройки
- Не рекомендуется настраивать регулятор около крайних значений диапазонов настройки в связи с увеличением погрешности регулирования.
- При настройке регулятора около нижнего предела диапазона настройки следует учитывать погрешности манометров, по которым производится настройка.
4. Типичные ошибки
- настройка без манометра;
- работа на предельном значении пружины;
- попытка «дотянуть» давление вне паспортного диапазона;
- игнорирование входного давления;
- использование регулятора не по назначению.
и мы с вами свяжемся
Регуляторы перепада давления с фиксированной настройкой предназначены для поддержания заданного перепада давления рабочей среды и давления “после себя” за счёт изменения расхода. По сути, это обычный регулятор перепада давления прямого действия, не требующий внешнего источника энергии и работающий за счёт параметров самой среды.
Модель фиксированного типа изначально настраивается на определённое значение. В процессе эксплуатации корректировка не требуется. Такой регулятор перепада давления прямого действия ВРПД может применяться и как регулятор давления «после себя», если проектом предусмотрено поддержание стабильного выходного давления.
Регулятор является нормально открытым. Регулирование осуществляется только при наличии потока рабочей среды. В основе работы – изменение проходного сечения клапанного узла при отклонении установленного значения.
Преимущества фиксированных регуляторов перепада давления
Фиксированные регуляторы востребованы в системах, где параметры стабильны и не требуют частой корректировки. Отсутствие регулировочного механизма повышает надежность и снижает вероятность ошибок при настройке.
Основные преимущества:
- стабильное поддержание заданного значения, отсутствует узел уплотнения, это значит, что регулятор не потечет;
- отсутствие необходимости перенастройки;
- автономная работа без электропитания.
Такой регулятор перепада давления эффективно поддерживает расчетный перепад давления между подающим и обратным трубопроводами. Особенно это важно в системах теплоснабжения с постоянным режимом работы.
На практике пользователи часто интересуются возможностью купить регулятор перепада давления для типовых тепловых пунктов, где не требуется гибкая настройка. Фиксированное решение в таких случаях оправдано как технически, так и экономически.
Критерии выбора и эксплуатационные ограничения
При подборе оборудования необходимо учитывать характеристики рабочей среды. Регулятор рассчитан на негорючие, взрывобезопасные и нетоксичные жидкости, химически нейтральные к материалам деталей.
Допускается эксплуатация со следующими средами:
- вода;
- водные растворы этиленгликоля;
- водные растворы пропиленгликоля с концентрацией до 60 %.
Температурный диапазон рабочей среды – от 1 °С до 150 °С. Это позволяет применять устройство как в системах отопления, так и в узлах горячего водоснабжения.
Присоединение к трубопроводу – фланцевое, с уплотнительными поверхностями и присоединительными размерами по ГОСТ 12815, исполнение 1. При проектировании необходимо учитывать номинальный диаметр, рабочее давление и фактический перепад давления в системе.
Если оборудование планируется использовать в качестве узла стабилизации выходного давления, заказчики нередко уточняют: купить регулятор давления «после себя» для конкретного объекта. В этом случае важно заранее определить расчётные параметры, поскольку фиксированная модель не предусматривает последующей перенастройки.
Технические характеристики и диапазон работы
Фиксированный регулятор перепада давления прямого действия выполняет следующие функции:
- поддержание заданного перепада давления;
- возможность работы как регулятор давления «после себя» и расхода.
Система функционирует только при наличии расхода. Конструкция рассчитана на длительную непрерывную работу в условиях тепловых нагрузок.
Гарантийный срок составляет 24 месяца. Он исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении требований по транспортировке, хранению, монтажу и эксплуатации.
Сферы применения фиксированных ВРПД
Типовое применение – поддержание перепада давления между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения. Это особенно актуально для индивидуальных и центральных тепловых пунктов.
Модель с фиксированной настройкой устанавливаются:
- в системах отопления жилых и административных зданий;
- в узлах распределения тепловой энергии;
- в технологических трубопроводах с гликолевыми растворами;
- в системах водоснабжения с расчётным постоянным режимом.
При выборе оборудования заказчики часто ориентируются на технические параметры и эксплуатационный ресурс, а также уточняют цену регулятора давления «после себя» в зависимости от диаметра и номинального давления.
Если требуется решение для стабилизации параметров в системе водоснабжения, возможен запрос формата купить регулятор давления воды «после себя» – при этом важно учитывать, что фиксированная настройка подходит только для заранее рассчитанных режимов.
Фиксированный ВРПД – это технически обоснованное решение для объектов со стабильной гидравлической схемой, где важны надёжность, простота и предсказуемость работы оборудования.
