Регуляторы давления "до себя" прямого действия ВРДД

    Регулятор давления "до себя" предназначен для автоматического поддержания заданного давления рабочей среды до регулятора (после объекта) путем изменения расхода.

Комплектность поставки:

Регулятор ВРДД - 1 шт.

Импульсная трубка со штуцером - 2 шт.

Пружина (желтая) - 1 шт.*

Пружина (красная) - 1 шт.*

Пружина (большая и малая серые) - 2 шт.*

*Регуляторы поставляются с двумя пружинами: желтая и красная или две серые.

      Поставка с двумя пружинами позволяет (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение в пределах от 0,04 до 0,7 МПа.

Пружина (желтая) - 1 шт.* Пружина (красная) - 1 шт.* Пружина (большая и малая серые) - 2 шт.* *Регуляторы поставляются с двумя пружинами: желтая и красная или две серые.

Оформить заказ

Назначение


     Для поддержания заданного давления до регулятора (после объекта) путем изменения расхода рабочих сред, протекающих по трубопроводам.
     Регулятор является нормально закрытым.
     Действие на поток - повышение давления до регулятора.
     Типовое применение: поддержание заданного давления в обратном трубопроводе теплоносителя в системах теплоснабжения.
     Регулирование происходит только при наличии расхода рабочей среды.

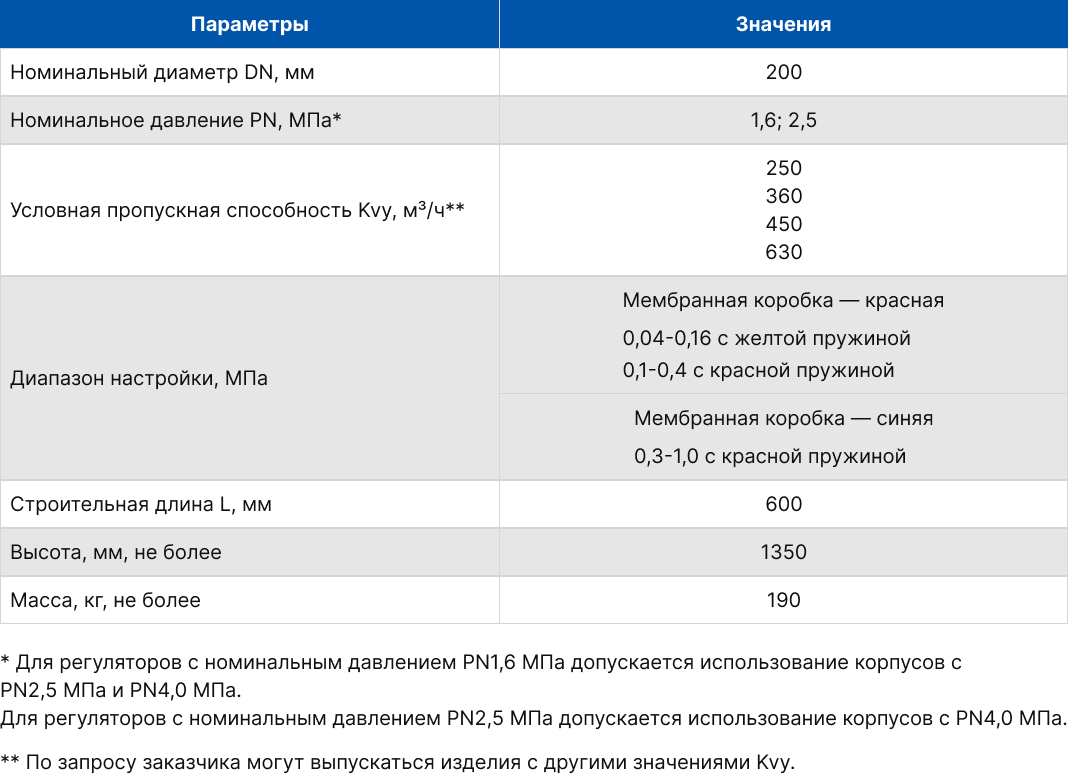

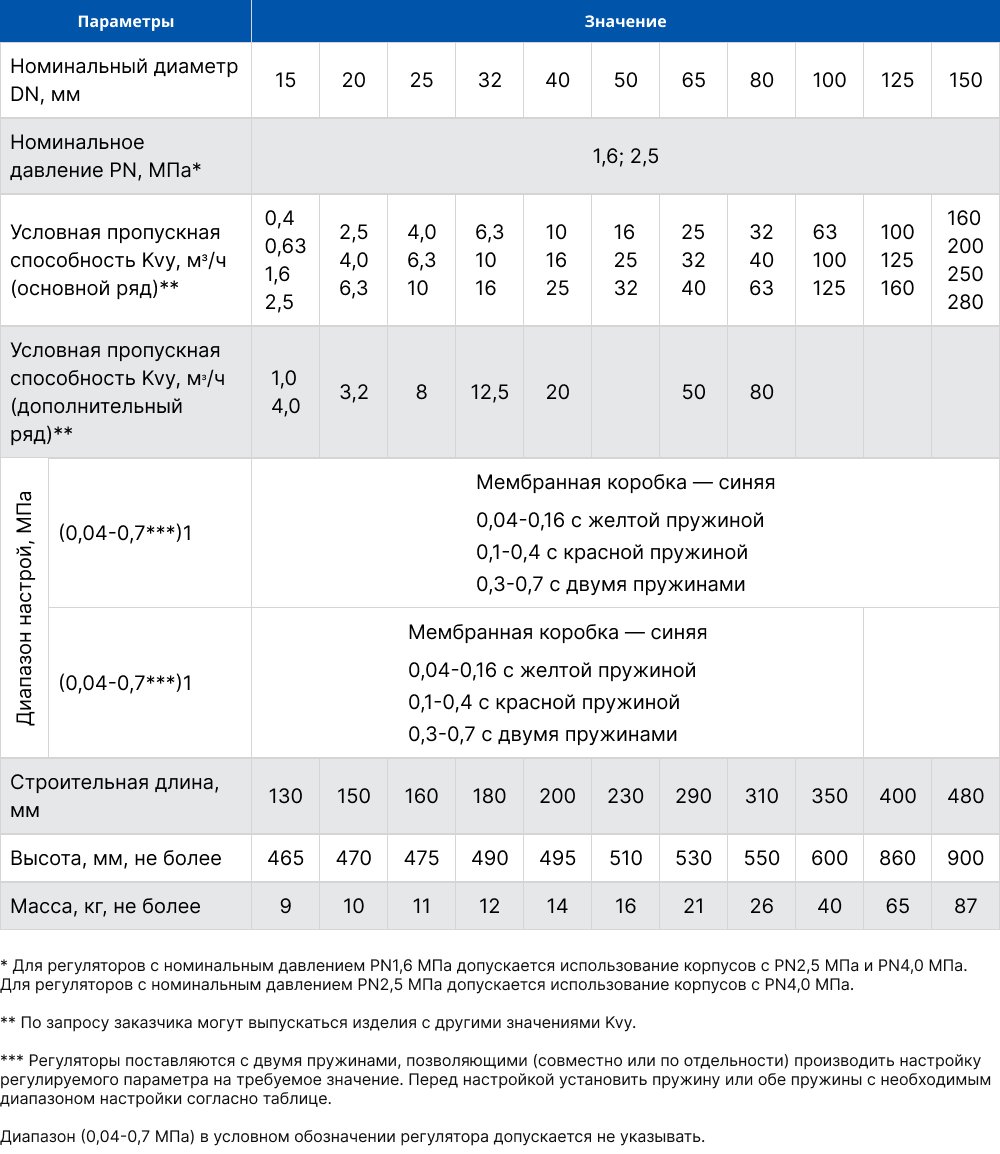

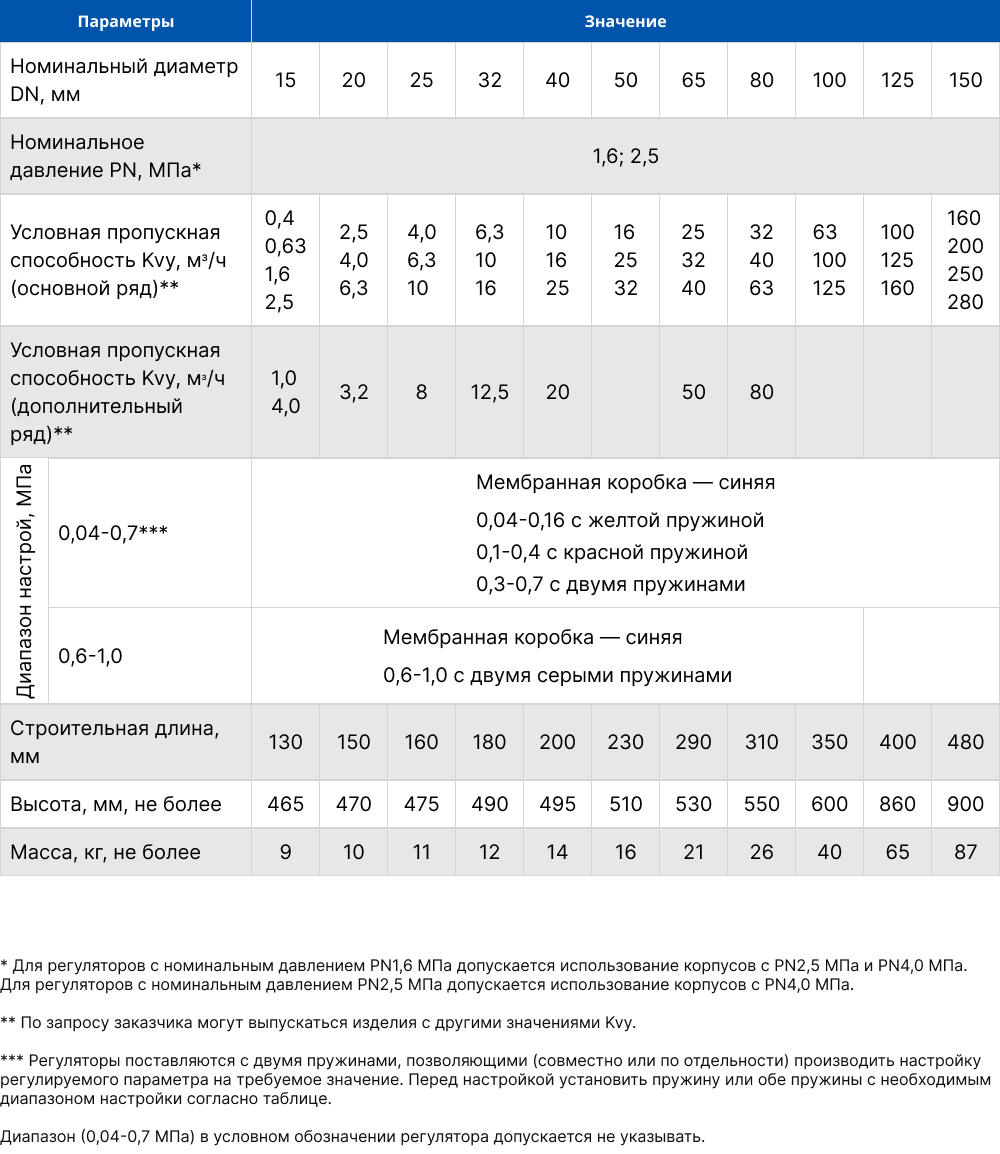

Наименование параметров                          Значения параметров
Номинальный диаметр DN, мм  15   20   25   32   40   50   65  80   100   125   150   200
Условная пропускная способность Kvy, м3/ч* (основной ряд)  1,6
2,5
2,5
4,0
6,3
4,0
6,3
10
6,3
10
16
 10
16
25
16
25
32
25
32
40
32
40
63
 63
100
125
100
125
160
160
200
250
280
250
360
450
630
Условная пропускная способность Kvy, м3/ч* (дополнительный ряд)  1,0
4,0
3,2 8,0 12,5 20   50 80
  Номинальное давление PN, МПа

1,6

Диапазон настройки, МПа   0,04-0,7**

0,04 - 0,16  -  с желтой пружиной
0,1 - 0,4 - с красной пружиной
0,3 - 0,7 - с двумя пружинами


0,6-1,0

0,6 - 1,0 - с двумя серыми пружинами


0,04-0,16 с желтой пружиной

0,04-0,16

0,1-0,4 с красной пружиной

0,1 - 0,4

0,3-1,0 с красной пружиной

0,3 - 1,0

Зона  пропорциональности, % от верхнего предела настройки, не более

16


Относительная протечка, % от Kvy, не более

0,6


 Строительная длина, мм  130  150 160 180 200 230 290 310 350 400 480 600
 Высота, мм, не более   465 470 475 490 295 510 530 550 600 860 900 1350
 Масса, кг, не более 9 10 11 12 14 16 21 26 40 65 87 190

* По требования Заказчика выпускаются изделия с другими значениями Kvy.
** Регуляторы поставляются с двумя пружинами настройки, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра  не требуемое значение в пределах от 0,04 до 07 МПа. При настройке на конкретное значение следует установить пружину ( или обе пружины) с необходимым диапазоном настройки.



Пример схемы подключения

схема подключения ВРДД до себя.jpg


Примеры обозначения при заказе

  • Регулятор давления "до себя" ВРПД DN 50 Kvy 25 (0,04 - 0,7 МПа)
  • Диапазон (0,04 - 0,7 МПа) в обозначении допускается не указывать: ВРДД DN 50 Kvy 25
  • Регулятор давления "до себя" ВРДД  DN 50 Kvy 25 (0,6 - 1,0 МПа)
  • Регулятор давления "до себя" ВРДД  DN 200 Kvy 630 (0,1 - 0,4 МПа)
