Регуляторы давления "до себя" прямого действия ВРДД-П (для пара), сталь 20Л

Регуляторы давления «до себя» прямого действия ВРДД-П (для пара), сталь 20Л

Когда давление пара в магистрали поднимается выше допустимого — оборудование за ней оказывается под угрозой. Регулятор давления «до себя» прямого действия ВРДД-П контролирует давление на входе и при превышении заданной величины открывает проходное сечение, стравливая избыток рабочей среды. Так трубопровод остается в безопасном рабочем диапазоне без вмешательства оператора. Особая конструкция регулятора позволяет его монтировать в паровые системы с температурой до +220°C и давлением до PN 2,5 МПа.

Особенности конструкции ВРДД-П (для пара), сталь 20Л

ВРДД-П – регулятор прямого действия. Внешнее питание и управляющие сигналы не нужны: регулятор работает за счёт энергии самой рабочей среды. Принцип уравновешивания прост: пружина задаёт усилие с одной стороны мембраны, давление рабочей среды – с другой. Как только давление вырастает и нарушает баланс сил – шток перемещает тарелку, открывая проходное сечение, пока давление не вернется к заданному уровню.

Важная особенность: ВРДД-П – нормально закрытый регулятор. При отсутствии давления в системе клапан находится в закрытом положении. Это принципиальное отличие от регуляторов «после себя», которые нормально открыты. Регулирование происходит только при наличии расхода рабочей среды через трубопровод.

Конструктивно устройство состоит из трёх блоков:

• Корпус клапан – сталь 20Л. Обеспечивает прочность при рабочем давлении PN 1,6 и 2,5 МПа в диапазоне температур от +1 до +220°C.
• Мембранный исполнительный механизм (МИМ) – чувствительный элемент с мембраной из термостойкой резины EPDM и уплотнениями PTFE на штоке.
• Задатчик (пружинный блок) – в комплект входят две пружины разной жёсткости, которые можно использовать по отдельности или совместно. Это позволяет перекрывать несколько диапазонов настройки без замены изделия.
• Промежуточный узел — представляет собой комбинацию из уплотнительной вставки,штока, узлов уплотнения штока, прокладки паронитовой, резинового кольца. Основная цель — отделить рабочую среду от чувствительного элемента мембраны.

Импульсная трубка со штуцером G½ входит в стандартный комплект. Охладитель импульса давления – отдельная позиция, для паровых систем его установка обязательна (но в комплект он не входит).

Преимущества регуляторов ВРДД-П из стали 20Л

• Стойкость к термическим ударам. Сталь 20Л лучше переносит циклические нагрузки при пуске и останове паровой системы, чем серый и ковкий чугун.
• Допустимость повышенного давления. Для регуляторов с PN 1,6 МПа допускается использование корпусов с PN 2,5 МПа – это указывается в паспорте и расширяет возможности применения.
• Нержавеющие рабочие элементы. Крышка корпуса, седло и шток выполнены из нержавеющей стали. Это снижает коррозию и износ на поверхностях, контактирующих с паром.
• Длительный ресурс. При правильном монтаже и установке фильтра средний срок службы составляет не менее 10 лет.

На что обратить внимание при выборе регулятора давления для пара

Регуляторы «до себя» и «после себя» решают разные задачи, и путать их нельзя. ВРДД-П защищает оборудование до регулятора – снижает давление в магистрали при его росте, поддерживает стабильное давление, предотвращает гидроудары. Если задача – снизить давление для потребителя за регулятором, нужен регулятор «после себя» ВРДП-П.

Что учесть при подборе ВРДД-П:

• Диапазон настройки – выбирается исходя из допустимого максимального давления в системе до регулятора. Доступные диапазоны:

— 0,1-,0,7

— 0,6-1,0

— 0,3-1,6 МПа.

• DN и Kvy – типоразмер определяется по расходу среды, а не по диаметру трубы. Доступные DN: 15, 20, 25, 32, 40, 50, 65, 80 и 100 мм.
• Перепад давления – для снижения уровня шума и вибраций рекомендуется не превышать 0,2 МПа. При перепаде более 0,4 МПа высок риск акустических проблем.
• Охладитель импульса – обязателен при работе с паром, заказывается отдельно.

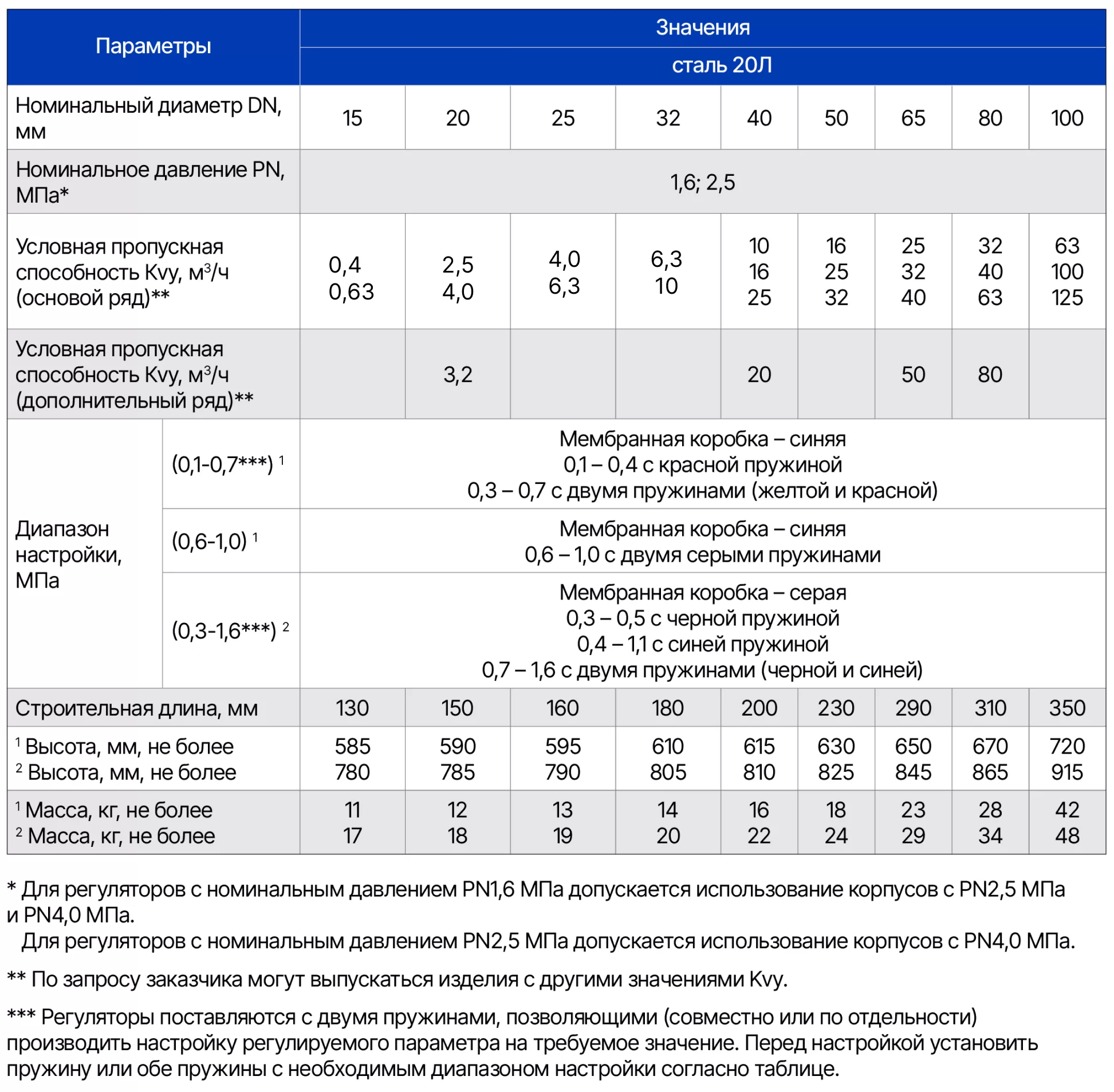

Технические характеристики и рабочие параметры ВРДД-П

Вся продукция «ВОГЕЗЭНЕРГО» сертифицирована. На предприятии действует система менеджмента качества ISO 9001, собственное конструкторское бюро разрабатывает нестандартные исполнения под параметры заказчика.

Области применения регуляторов давления ВРДД-П

Регуляторы давления «до себя» прямого действия ВРДД-П устанавливают на объектах, где нужно поддерживать давление в паровом трубопроводе:

• котельные и ЦТП – защита распределительной сети от скачков давления на выходе котла;
• промышленные предприятия – химическая, пищевая и фармацевтическая отрасли, где превышение давления нарушает технологический процесс;
• ИТП зданий – ограничение давления пара на вводе;
• ТЭЦ и энергетические объекты – стабилизация режимов работы паропотребляющих агрегатов.

Регулятор подходит не только для пара: вода, воздух, азот и водные растворы гликолей — допустимые рабочие среды при тех же условиях эксплуатации.

Чтобы уточнить стоимость регулятора давления прямого действия ВРДД-П или подобрать нужный типоразмер, оставьте заявку на сайте – специалисты «ВОГЕЗЭНЕРГО» рассчитают DN и диапазон настройки под параметры вашей системы и предоставят ответы на все вопросы. Чтобы нашему специалисту было проще, заполните опросный лист на сайте.
