Клапаны регулирующие ВКРП для пара (чугун)

Назначение: для регулирования расхода рабочих сред, протекающих по трубопроводам.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей газы и жидкости, в том числе водяной пар, воздух, азот, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Температура рабочей среды: от 1 °С до 220 °С

Опросный лист

Подробнее

Двухходовые регулирующие клапаны для пара устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.

Материалы деталей регулирующих клапанов ВКРП для пара

Деталь:	Материал:
Корпус	ковкий чугун (КЧ) PN 2,5 МПа (DN15-200);серый чугун (СЧ) PN 1,6 МПа (DN15-300).
Крышка корпуса	сталь 40Х (DN15-50); сталь 40Х13 (DN65-150);сталь 20, сталь 20Х13 (DN200-300).
Седло, тарелка, плунжер, шток	сталь 40Х13
Уплотнение штока	PTFE
Направляющие штока	PTFE
Уплотнение в затворе	PTFE (DN15, Kvу0,63-4,0; DN20-300);«металл по металлу» (DN15, Kvу0,25-0,4);
Драгоценные металлы	не содержит

Регулирующие клапаны на пар комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:

с управляющим сигналом ~220 В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
с управляющим сигналом 24 В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
с встроенным контроллером (интеллектуальный электропривод);
с функцией безопасности (самовозврат в задаваемое положение);
с резервным источником питания;
с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
со степенью защиты IP54 или IP65;
ЭИМ оснащены ручным дублером.

Подобрать двухходовой регулирующий клапан на пар Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.

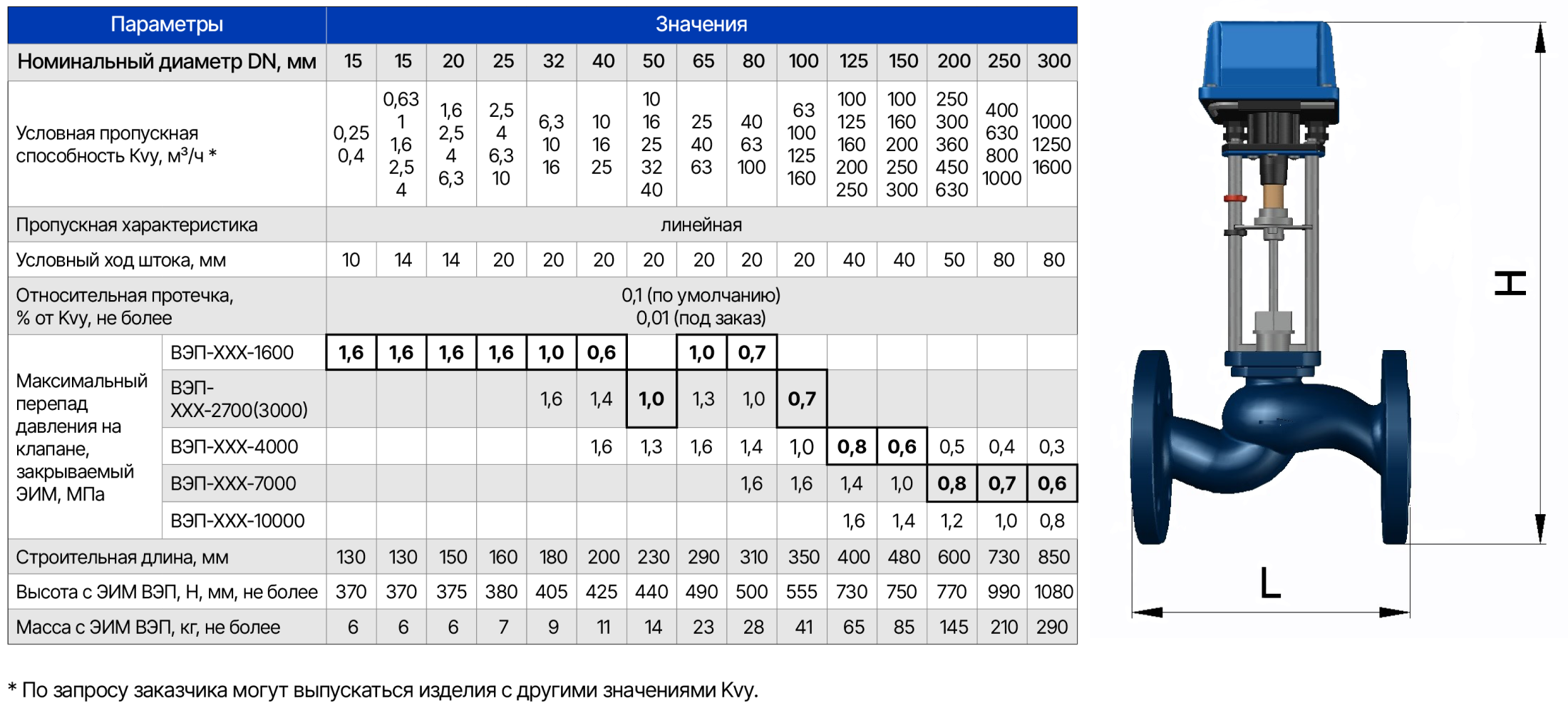

Технические характеристики регулирующего клапана для пара

Рисунок ВКРП для расчёта

Наименование параметров		Значение параметров
Номинальный диаметр DN, мм		15*	15	20	25	32	40	50	65	80	100	125	150	200	250	300
Номинальное давление PN, МПа **		1,6; 2,5													1,6
Температура рабочей среды, °С		от 1 °С до 220 °С
Условная пропускная способность Kvy, м³/ч		0,25 0,4	0,63 11,6 2,5 4	1,6 2,54 6,3	2,54 6,3 10	6,3 10 16	10 16 25	10 16 25 32 40	25 40 63	40 63 100	63 100 125 160	100 125 160 200 250	100 160 200 250 300	250 300 360 450 630	400 630 800 1000	1000 1250 1600
Пропускная характеристика		линейная
Ход штока, мм		10	14	14	20	20	20	20	20	20	20	40	40	50	80	80
Относительная протечка, % от Kvy, не более		0,1 (по умолчанию) 0,01 (под заказ)
Строительная длина L, мм		130	130	150	160	180	200	230	290	310	350	400	480	600	730	850
Высота клапана с ЭИМ Н, мм, не более		370	370	375	380	405	425	440	490	500	555	730	750	770	990	1080
Размер Н1, мм, не более		320	320	320	330	335	350	355	395	395	430	580	590	560	780	850
Масса клапана с ЭИМ, кг, не более		6	6	6	7	9	11	14	23	28	41	65	85	145	210	290
Максимальный перепад давления, закрываемый ЭИМ, МПа *	ВЭП-ХХХ-1600*	1,6	1,6	1,6	1,6	1,0	0,6		1,0	0,7
	ВЭП-ХХХ-2700(3000)*					1,6	1,4	1,0	1,3	1,0	0,7
	ВЭП-ХХХ-4000*						1,6	1,3	1,6	1,4	1,0	0,8	0,6	0,5	0,4	0,3
	ВЭП-ХХХ-7000*									1,6	1,6	1,4	1,0	0,8	0,7	0,6
	ВЭП-ХХХ-10000*											1,6	1,4	1,2	1,0	0,8
Строительная длина, мм		130	130	150	160	180	200	230	290	310	350	400	480	600	730	850
Высота с ЭИМ ВЭП, мм, не более		370	370	375	380	405	425	440	490	500	555	730	750	770	990	1080
Масса с ЭИМ ВЭП, кг, не более		6	6	6	7	9	11	14	23	28	41	65	85	145	210	290

* Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа. При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены в цветом.
** Для клапанов с номинальным давлением PN 1,6 МПа допускается использование корпусов из ковкого чугуна (КЧ) с PN 2,5 МПа. Номинальное давление PN клапана и материал корпуса указаны в разделе «Свидетельство о приемке» паспорта.

*** Специальная конструкция узла регулирования (седло-плунжер) обеспечивает минимальный расход не более 0,005 м³/ч. По требованию заказчика выпускаются изделия с другими значениями Kvy.

Клапаны DN 65 — 300 разгружены по давлению.

Пример обозначения при заказе регулирующего клапана на пар:

Клапан регулирующий проходной ВКРП DN25 -PN1,6 -Kvy10 -(+1+220) -КЧ с ЭИМ (наименование ЭИМ).
Клапан регулирующий проходной ВКРП с номинальным диаметром DN 25, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 10м³/ч, температурой рабочей среды от 1 °С до 220 °С, материалом корпуса — ковкий чугун, типом присоединения к трубопроводу — фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ.
Клапан регулирующий проходной ВКРП DN25 -PN2,5 -Kvy10 -(+1+220)- КЧ с ЭИМ (наименование ЭИМ).
Клапан регулирующий проходной ВКРП с номинальным диаметром DN 25, номинальным давлением PN 2,5 МПа, условной пропускной способностью Kvy 10м³/ч, температурой рабочей среды от 1 °С до 220 °С, материалом корпуса — ковкий чугун, типом присоединения к трубопроводу — фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ.

Монтажные положения регулирующего клапана для пара

Монтажные положения ВКСР для пара
