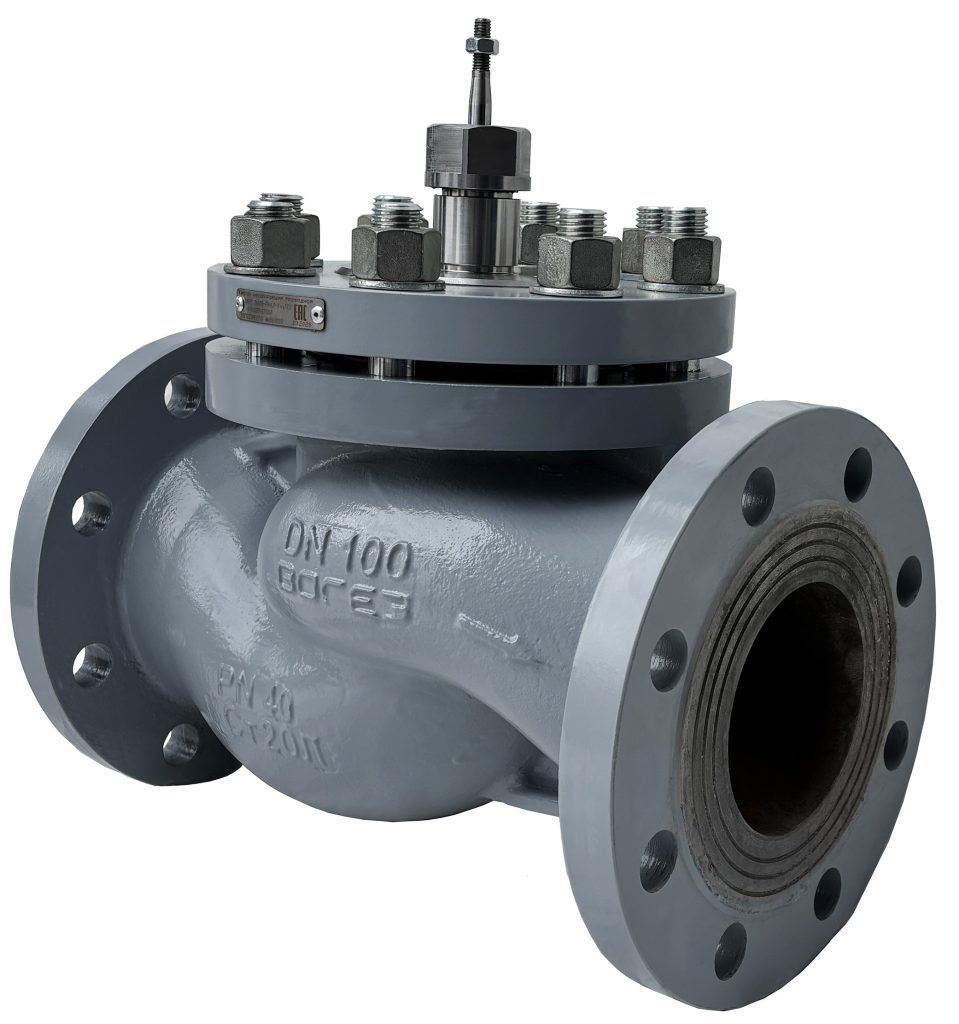

Клапаны регулирующие ВКРП для пара (сталь)
Назначение: для регулирования расхода рабочих сред, протекающих по трубопроводам.
Материал корпуса: сталь 20Л
Номинальный диаметр (DN): 15 — 150 мм
Номинальное давление (PN): 1,6 МПа, 2,5 МПа
Температура рабочей среды: от 1 °С до 220 °С.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей газы и жидкости, в том числе водяной пар, воздух, азот, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Присоединение к трубопроводу: фланцевое
Тип управления: электропривод (ЭИМ) ВЭП
Области применения
Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей
| Деталь | Материал |
|---|---|
| Корпус | сталь 20Л (GS-C25) |
| Крышка корпуса | сталь 40Х |
| Седло, тарелка, плунжер, шток | сталь 40Х13 |
| Уплотнение штока | PTFE |
| Направляющие штока | PTFE |
| Уплотнение в затворе |
|
| Драгоценные металлы | не содержит |
Клапаны комплектуются электроприводами (ЭИМ) ВЭП
- с трехпозиционным сигналом управления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с концевыми выключателями:
• базовое исполнение (ВЭП-111М)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение
«открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-111В)
• с сигналом обратной связи 4-20 мА (ВЭП-111МА) – только 220 В, 50 Гц
• с сигналом обратной связи 4-20 мА и функцией безопасности (ВЭП-111ВА) – только
220 В, 50 Гц - с аналоговым сигналом управления 4-20 мА или 0-10 В, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с сигналом обратной связи 4-20 мА. Предусмотрена возможность управления трехпозиционным сигналом (беспотенциальный контакт или открытый коллектор):
• базовое исполнение (ВЭП-13ХМ)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение
«открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-13ХМВ) - электроприводом-регулятором температуры, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-12ХМ)
• с функцией безопасности, обеспечивающей установку клапана в положение «закрыт» при пропадании питающего напряжения (ВЭП-12ХМВ) - электроприводом-регулятором для СО или ГВС, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-22ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-22ХМВ) - электроприводом-регулятором давления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока:
• базовое исполнение (ВЭП-24ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-24ХМВ)
Подобрать двухходовой регулирующий клапан можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Чтобы получить консультацию или купить клапан регулирующий проходной с электроприводом в Беларуси, России и Казахстане обращайтесь по телефонам: +375 (17) 27-27-111, +375 (29) 630-55-73.

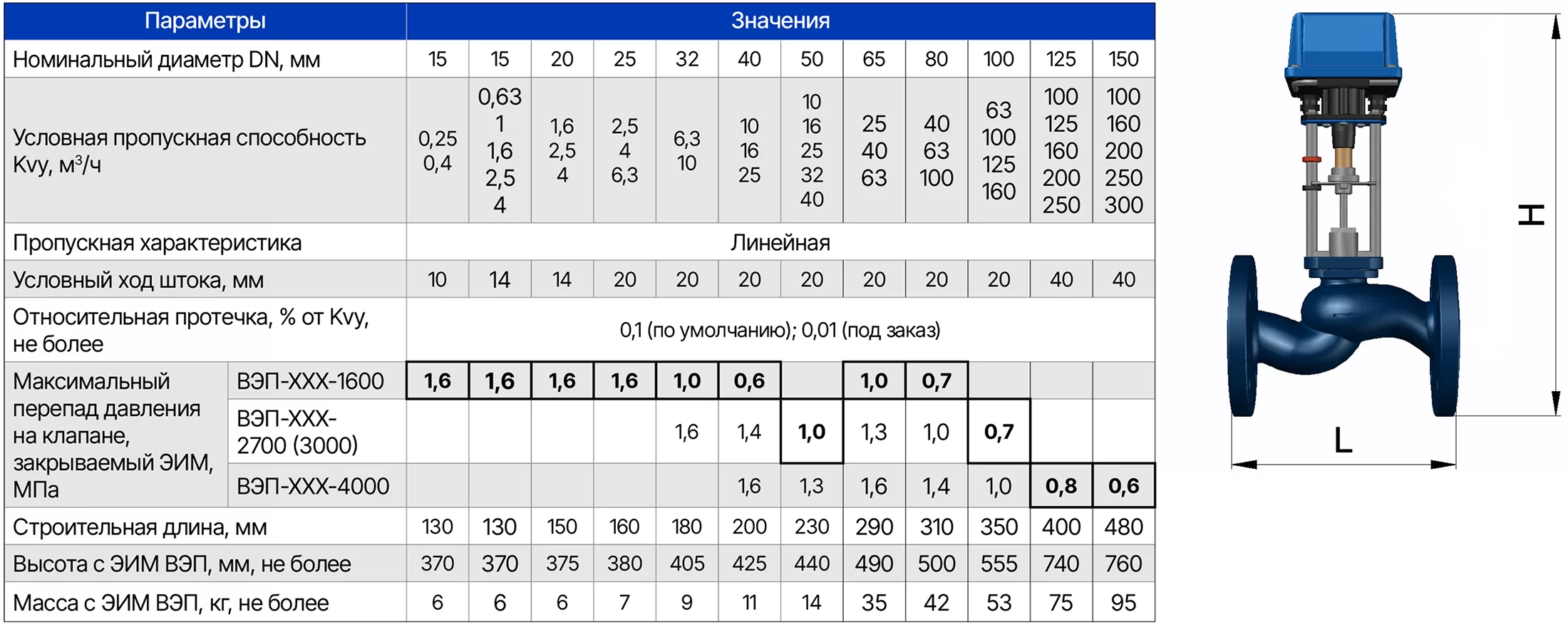

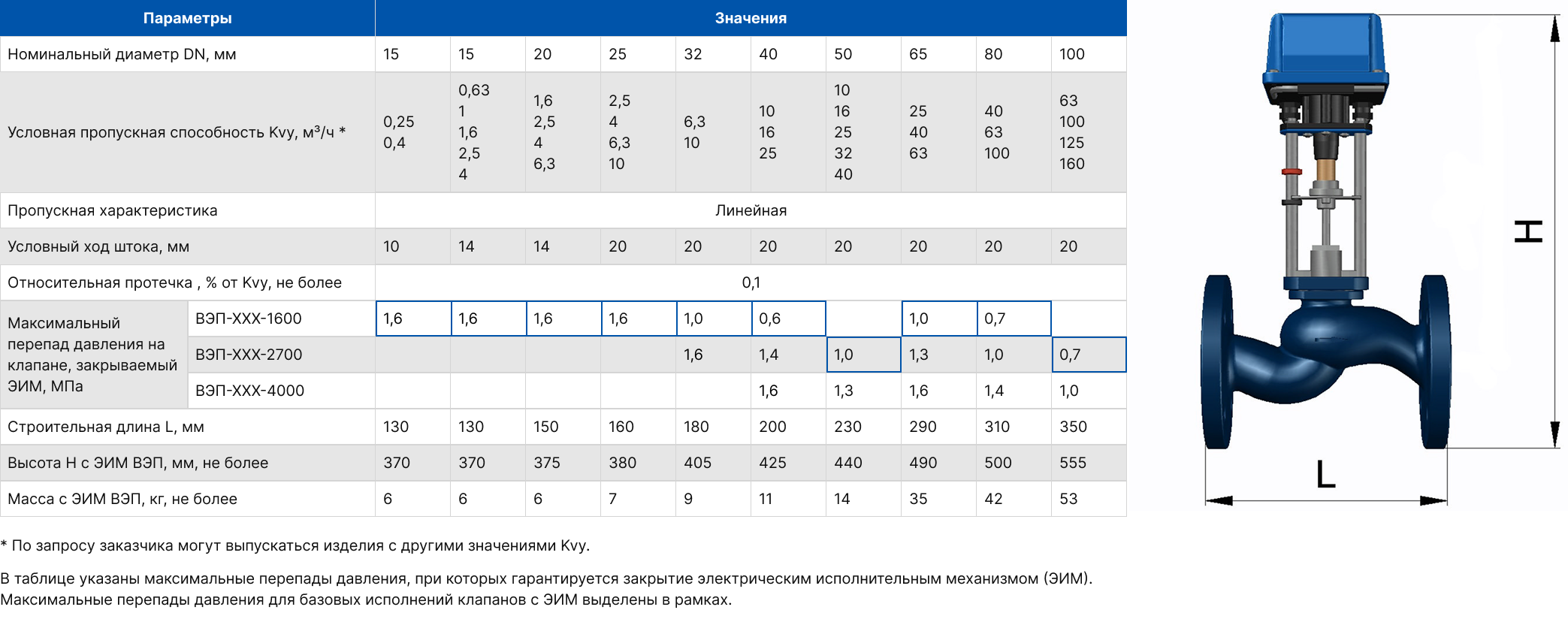

Технические характеристики
Гидравлически разгружены по давлению: DN65-100 мм.
Важно!
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены в рамках.
Пример обозначения при заказе
- Клапан регулирующий проходной ВКРП DN100-PN2,5-Kvy63-(+1+220)-СТ20Л с ЭИМ (наименование ВЭП)
Клапан регулирующий проходной ВКРП с номинальным диаметром DN100, номинальным давлением PN2,5 МПа, условной пропускной способностью Kvy63 м³/ч, температурой рабочей среды от 1 °С до 220 °С, материалом корпуса – сталь 20Л, типом присоединения к трубопроводу – фланцевым (ГОСТ 33259, исполнение B) с ЭИМ ВЭП.
Монтажные положения ВКРП
Рекомендации по установке
- перед клапанами устанавливать фильтры
- перед клапанами устанавливать регуляторы перепада давления для:
— стабилизации гидравлических режимов
— уменьшение уровня шума и вибрации
