Клапаны регулирующие проходные седельные ВКСР, чугун
Назначение: для регулирования расхода рабочих сред, протекающих по трубопроводам.
Материал корпуса: серый чугун СЧ (JL1040).
Номинальный диаметр (DN): 15 — 300 мм.
Номинальное давление (PN): 1,6 МПа.
Температура рабочей среды: от -15 °С до +150 °С.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B.
Тип управления: электропривод (ЭИМ) ВЭП.
Область применения
ИТП зданий, ЦТП, котельные, ТЭЦ, насосные станции и другие объекты, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей
|
Деталь: |
Материалы: |
|---|---|
|
Корпус |
серый чугун СЧ (JL1040) |
|
Крышка корпуса |
сталь 40Х (DN15-50)сталь 40Х13 (DN65-150)сталь 20, сталь 20Х13 (DN200-300) |
|
Седло, тарелка (поршень), плунжер, шток |
сталь 40Х13 |
|
Уплотнение штока |
EPDM |
|
Направляющие штока |
PTFE |
|
Уплотнение в затворе |
EPDM или PTFE (DN15, Kvу 0,63-4,0; DN20-50)PTFE (DN65-300)«металл по металлу» (DN15, Kvу 0,25-0,4 |
|
Драгоценные металлы |
не содержит |
Клапаны комплектуются электроприводами (ЭИМ) ВЭП
- с трехпозиционным сигналом управления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с концевыми выключателями:
• базовое исполнение (ВЭП-115М)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-115В)
• с сигналом обратной связи 4-20 мА (ВЭП-115МА) – только 220 В, 50 Гц
• с сигналом обратной связи 4-20 мА и функцией безопасности (ВЭП-115ВА) – только 220 В, 50 Гц - с аналоговым сигналом управления 4-20 мА или 0-10 В, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с сигналом обратной связи 4-20 мА. Предусмотрена возможность управления трехпозиционным сигналом (беспотенциальный контакт или открытый коллектор):
• базовое исполнение (ВЭП-13ХМ)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение
«открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-13ХМВ) - электроприводом-регулятором температуры, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-12ХМ)
• с функцией безопасности, обеспечивающей установку клапана в положение «закрыт» при пропадании питающего напряжения (ВЭП-12ХМВ) - электроприводом-регулятором для СО или ГВС, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-22ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-22ХМВ) - электроприводом-регулятором давления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока:
• базовое исполнение (ВЭП-24ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-24ХМВ)
Требования по ЭИМ: условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Подобрать двухходовой cедельный регулирующий клапан вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Чтобы получить консультацию или купить клапан регулирующий проходной седельный с электроприводом в Беларуси, России и Казахстане обращайтесь по телефонам: +375 (17) 27-27-111, +375 (29) 630-55-73.

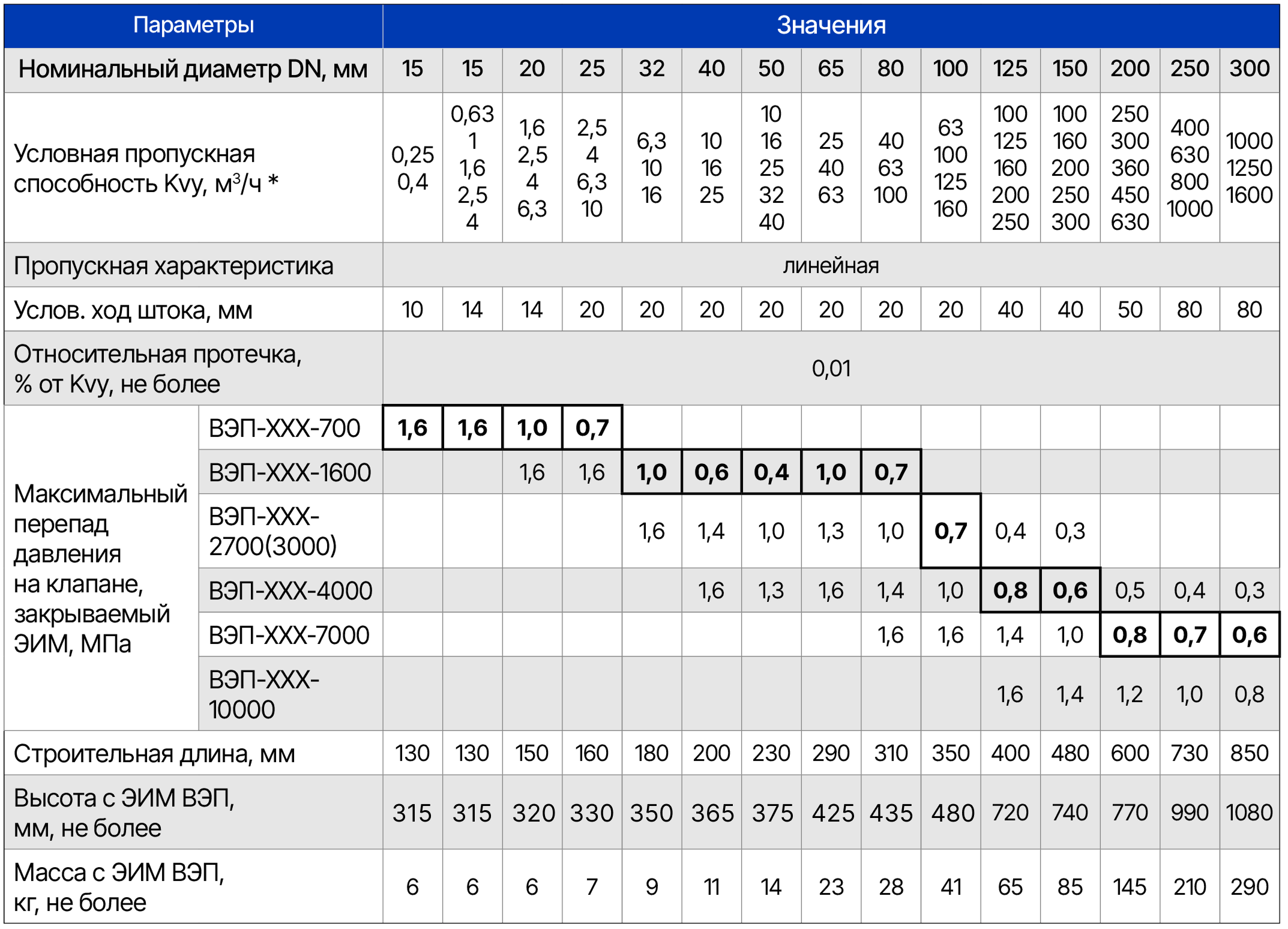

Технические характеристики
* По запросу заказчика могут выпускаться изделия с другими значениями Kvy.
Важно!
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ).Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.
Пример обозначения при заказе
- Клапан регулирующий проходной седельный ВКСР DN50-PN2,5-Kvy40-(+1+150)-КЧ-К с ЭИМ ВЭП
Клапан регулирующий проходной седельный ВКСР с номинальным диаметром DN50, номинальным давлением PN2,5 МПа, условной пропускной способностью Kvy40 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – ковкий чугун, типом присоединения к трубопроводу – фланцевым (ГОСТ 33259, исполнении В) с ЭИМ ВЭП.
Монтажные положения ВКСР
Рекомендации по установке
- перед клапанами устанавливать фильтры
- перед клапанами устанавливать регуляторы перепада давления для стабилизации гидравлических режимов и уменьшение уровня шума и вибрации
Расшифровка буквы "К" в маркировке регулирующих клапанов
В маркировке регулирующих клапанов и электроприводов, используемых с этими клапанами, в конце добавляется буква «К», которая обозначает, что корпус клапана изготовлен собственным производством ООО «ВОГЕЗЭНЕРГО».
Пример маркировки:
- Для двухходового регулирующего клапана: клапан регулирующий проходной седельный ВКСР DN25-Kvy 10-К с ЭИМ ВЭП-115М-1600/50-20-220В,50Гц-IP65-К.
- Для трехходового регулирующего клапана: клапан регулирующий трехходовой ВКТР DN25-Kvy 10-К с ЭИМ ВЭП-115М-1600/50-20-220В,50Гц-ІР65-К.
Серия электроприводов прямоходных ВЭП-115М модернизирована до универсального электропривода для управления двухходовыми регулирующими клапанами ВКСР-К DN15-DN100 и трехходовыми регулирующими клапанами ВКТР-К DN15-DN100. Серия электроприводов прямоходных ВЭП-118М для данных регулирующих клапанов упразднена.
и мы с вами свяжемся
В системах теплоснабжения нет второстепенных узлов. Если поток теплоносителя регулируется нестабильно, оборудование работает с перегрузкой, а расходы растут. Надежный регулирующий клапан ВКСР из чугуна позволяет держать процесс под контролем и точно управлять расходом рабочей среды.
Компания «ВОГЕЗЭНЕРГО» выпускает регулирующую арматуру для объектов ЖКХ, промышленности и энергетики. Чугунный клапан ВКСР рассчитан на длительную эксплуатацию в ИТП, ЦТП, котельных и на насосных станциях. Это практичное решение для систем, где важны прочность корпуса и устойчивость к перепадам температур.
Клапаны регулирующие проходные седельные ВКСР (чугун) – конструкция и особенности
Каждый проходной седельный регулирующий ВКСР клапан выполнен в классической двухходовом исполнении. Поток проходит через седло, а перемещение штока обеспечивает плавное изменение расхода. Конструкция продумана для стабильной работы при номинальном давлении 1,6 и 2,5 МПа.
Корпус из серого чугуна СЧ (JL1040) выдерживает рабочую температуру до +150 °С. Диапазон номинальных диаметров – от DN 15 до DN 300 мм. Присоединение к трубопроводу фланцевое, с размерами по ГОСТ 33259, исполнение B.
По согласованию возможна установка приводов других производителей. Если вы подбираете ВКСР клапан в Минске для конкретного объекта, удобно воспользоваться программой подбора оборудования на сайте.
Преимущества чугунных клапанов перед другими материалами
Чугун традиционно применяют в теплотехнике благодаря его механической прочности и хорошей виброустойчивости. Для стационарных тепловых пунктов это особенно важно.
Основные плюсы чугунных моделей:
— устойчивость к перепадам давления и температуры;
— стабильная геометрия корпуса при длительной эксплуатации;
— оптимальное соотношение цены и ресурса.
В сравнении со стальными версиями проходной седельный регулирующий клапан из чугуна часто выигрывает по стоимости при сохранении требуемых характеристик. Для типовых тепловых схем это рациональный выбор без избыточных затрат.
Рекомендации по выбору и эксплуатации чугунных клапанов
Перед тем как купить регулирующий клапан, оцените несколько ключевых параметров. В первую очередь – диаметр трубопровода и требуемую пропускную способность. Неверно подобранный DN снижает точность регулирования и увеличивает износ.
Правильно подобранный регулирующий клапан ВКСР регулирует расход рабочей среды и снижает нагрузку на насосы.
Технические характеристики и ограничения использования
Чугунный клапан «ВОГЕЗ» рассчитан на работу с негорючими, взрывобезопасными и химически нейтральными жидкостями. В числе допустимых сред – вода, а также водные растворы этилен- и пропиленгликоля с концентрацией до 60 %.
Сферы применения чугунных клапанов ВКСР
Чугунный проходной седельный регулирующий клапан ВКСР востребован на объектах, где производится или распределяется тепловая энергия:
— индивидуальные и центральные тепловые пункты;
— котельные и ТЭЦ;
— системы отопления и горячего водоснабжения;
— насосные станции;
— производственные здания.
В этих системах регулирующий клапан отвечает за точную настройку расхода и поддержание стабильных параметров теплоносителя. От его корректной работы зависит экономичность всей схемы.
Продукция «ВОГЕЗЭНЕРГО» проходит контроль качества и поставляется с гарантией. Вы получаете оборудование, рассчитанное на долгий срок службы, адаптированное к реальным условиям эксплуатации.
