Регулятор давления «после себя» прямого действия ВРДП-П (для пара), сталь 20Л

Паровые системы работают в жёстких условиях: высокое давление, температура до 220°C, постоянно меняющийся расход. В такой среде обычный чугунный корпус регулятора держится, но не всегда достаточно долго. Регулятор давления прямого действия «после себя» ВРДП-П в корпусе из стали 20Л – это выбор для объектов, где к материалу предъявляются повышенные требования по прочности и стойкости к температурным нагрузкам. Регулятор производства «ВОГЕЗЭНЕРГО» предназначен для поддержания заданного давления пара в трубопроводе и работает полностью автономно – без внешнего питания и управляющих сигналов.

Конструкция и особенности ВРДП-П (для пара), сталь 20Л

ВРДП-П относится к регуляторам прямого действия. Это значит, что для работы регулятора не нужны ни электропривод, ни пневматика – регулирующий механизм приводится в действие энергией самой рабочей среды. Принцип основан на уравновешивании двух сил: упругой деформации пружины и давления рабочей среды, действующего на мембрану. Как только давление после клапана отклоняется от заданного значения, механическое равновесие нарушается – шток перемещается, изменяя проходное сечение до восстановления баланса.

Регулятор нормально открыт: при отсутствии давления в системе он находится в открытом положении. Регулирование происходит только при наличии расхода рабочей среды через трубопровод.

Конструктивно ВРДП-П состоит из четырех основных блоков:

• Корпус клапана – литая сталь 20Л. Обеспечивает прочность при рабочем давлении PN 1,6 и 2,5 МПа в диапазоне температур от +1 до +220°C.
• Мембранный исполнительный механизм (МИМ) – чувствительный элемент, воспринимающий импульс давления через импульсную трубку. Мембрана из термостойкой резины EPDM.
• Задатчик — в комплект поставки входят две пружины разной жёсткости. Их можно использовать по отдельности или совместно, перекрывая тем самым разные диапазоны настройки: от 0,1–0,7 МПа, 0,3-1,2 МПа, 0,3–1,6 МПа. Это гибкость, которую не даёт однопружинная конструкция.
• Промежуточный узел — представляет собой комбинацию из уплотнительной вставки,штока, узлов уплотнения штока, прокладки паронитовой, резинового кольца. Основная цель — отделить рабочую среду от чувствительного элемента мембраны.

Импульсная трубка (Ø4х1; L = 1 м и L = 1,5 м) со штуцером G½ и отводящая трубка (Ø4х1; L = 0,5 м) входят в стандартный комплект.

Важно: охладитель импульса давления в базовую комплектацию не включён и заказывается отдельно. Для паровых систем его установка обязательна – без него горячий пар будет напрямую воздействовать на мембрану, что сократит её ресурс.

Присоединение к трубопроводу – фланцевое по ГОСТ 33259, исполнение B.

Преимущества стального корпуса из 20Л

Выбор материала корпуса – не формальность. Сталь 20Л и чугун ведут себя по-разному, и разница проявляется именно в паровых системах.

• Стойкость к термическим ударам. При пуске паровой системы после простоя температура трубопровода резко возрастает. Сталь 20Л лучше переносит такие циклические нагрузки, чем серый чугун, склонный к растрескиванию при резких перепадах температур.
• Более высокая ударная вязкость. Сталь 20Л выдерживает механические нагрузки при монтаже и вибрации в трубопроводе без риска хрупкого разрушения.
• Допустимость повышенного давления. Для регуляторов из стали 20Л с PN 1,6 МПа допускается применение корпусов с PN 2,5 МПа – это прямо указывается в паспорте и расширяет возможности применения без замены изделия.
• Нержавеющие внутренние элементы. Крышка корпуса, седло, поршень и шток — из нержавеющей стали. Это снижает риск задиров и коррозии на рабочих поверхностях, которые находятся в постоянном контакте с паром.

Основные параметры выбора регулятора давления для пара

Правильный подбор ВРДП-П начинается не с номинального диаметра трубы. DN клапана определяется расчётом по условной пропускной способности KVy, которая зависит от расхода пара и перепада давления. Ошибка выбора регулятора «по трубе» ведет к нестабильной работе и ускоренному износу.

Что нужно знать перед заказом:

• Система — определяет, с каким фазовым состоянием среды работает регулятор. От этого зависят риски гидроударов, пульсаций и вязкостных залипаний, которые могут разрушить регулятор давления в короткие сроки. Система может быть СО, ГВС, вентиляция, технологический процесс.
• Рабочая среда — негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей газы и жидкости, в т.ч. водяной пар, воздух, азот, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60%.
• Давление на входе и требуемое давление после клапана – от этого зависит выбор пружины и диапазона настройки.
• Расход пара (максимальный и минимальный) – по нему рассчитывается Kvy и определяется DN: доступные типоразмеры для стального исполнения – DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100.
• Температура рабочей среды – ВРДП-П рассчитан на диапазон от +1 до +220°C, что покрывает большинство паровых систем с насыщенным паром.
• Необходимость охладителя импульса – при работе с паром установка конденсационно-разделительного сосуда обязательна. Его нужно заказывать отдельно.

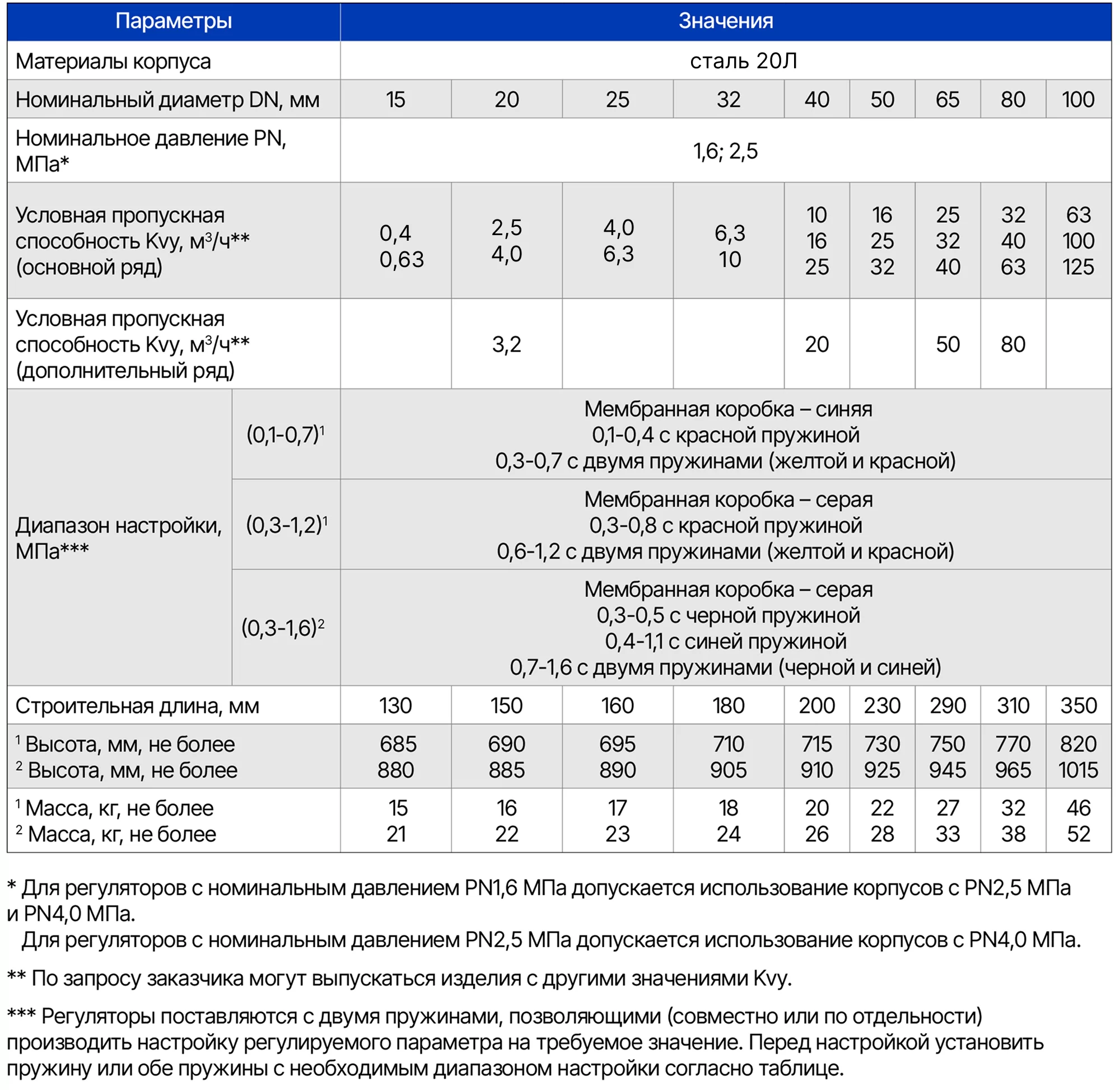

Технические характеристики и условия эксплуатации

Климатическое исполнение – УХЛ по ГОСТ 15150. Вся продукция «ВОГЕЗЭНЕРГО» сертифицирована и соответствует установленным стандартам. На предприятии действует система менеджмента качества ISO 9001.

Средний срок службы регулятора – не менее 10 лет при соблюдении условий монтажа и эксплуатации. После пуска и выхода на режим регулятор не требует дополнительного обслуживания – только периодический визуальный осмотр и проверка отсутствия утечек по импульсной линии.

Сферы применения регуляторов давления ВРДП-П

Регулятор давления «после себя» ВРДП-П устанавливается там, где перед паропотребляющим оборудованием необходимо автоматически поддерживать заданные параметры среды:

• Котельные и ЦТП – снижение и стабилизация давления пара на вводе в здание или перед теплообменным оборудованием.
• Индивидуальные тепловые пункты (ИТП) – защита внутренних систем от повышенного давления в магистрали.
• Промышленные предприятия – химическая, пищевая, фармацевтическая и текстильная отрасли, где давление пара влияет на качество технологического процесса.
• ТЭЦ и энергетические объекты – регулирование давления на отдельных паропотребляющих агрегатах или на участках магистрального паропровода.

ВРДП-П подходит для работы не только с водяным паром, но и с водой, воздухом, азотом и водными растворами гликолей – что расширяет возможности применения в одном объекте без замены типа арматуры.

Перед тем, как купить регулятор давления “после себя” с правильно подобранными параметрами, предлагаем заполнить опросный лист и выслать его на указанную почту. Наш менеджер изучит информацию и перезвонит вам, чтобы сделать выгодное предложение по покупке оптимального варианта.
