Регуляторы давления "до себя" с функцией "перепуска" прямого действия ВРДД-01
Назначение: для поддержания заданного давления «до себя» путем изменения (регулирования) расхода рабочих сред, протекающих по трубопроводам.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Температура рабочей среды:
— от 1 °С до 150 °С при использовании мембраны и уплотнений из EPDM;
— от 1 °С до 80 °С при использовании мембраны и уплотнений из NBR.
Присоединение к трубопроводу: фланцевое (с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B).
Регулятор давления с функцией перепуска «до себя» ВРДД-01 может быть использован в качестве регулятора перепуска давления «до себя».
Типовое применение: поддержание давления в обратном трубопроводе теплоносителя в системах теплоснабжения.
Регулирование происходит только при наличии расхода рабочей среды.
Данный регулятор является нормально закрытым.
Материалы деталей
| корпус |
серый чугун (СЧ) — PN 1,6 МПа |
|
| крышка корпуса |
|
|
| седло, поршень, шток |
сталь 40Х13 —DN15 — 200 |
|
| мембрана |
|
|
| уплотнение штоков |
|
|
| уплотнение разгрузочной камеры |
|
|
| направляющие |
PTFE — DN15 — 200 |
|
| уплотнение в затворе |
|
|
| трубки импульсные и отводящие |
медь |
|
| штуцеры |
латунь |
|
| драгоценные металлы |
не содержит |
|
Гарантийный срок: 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении правил транспортировки, хранения, монтажа и эксплуатации.

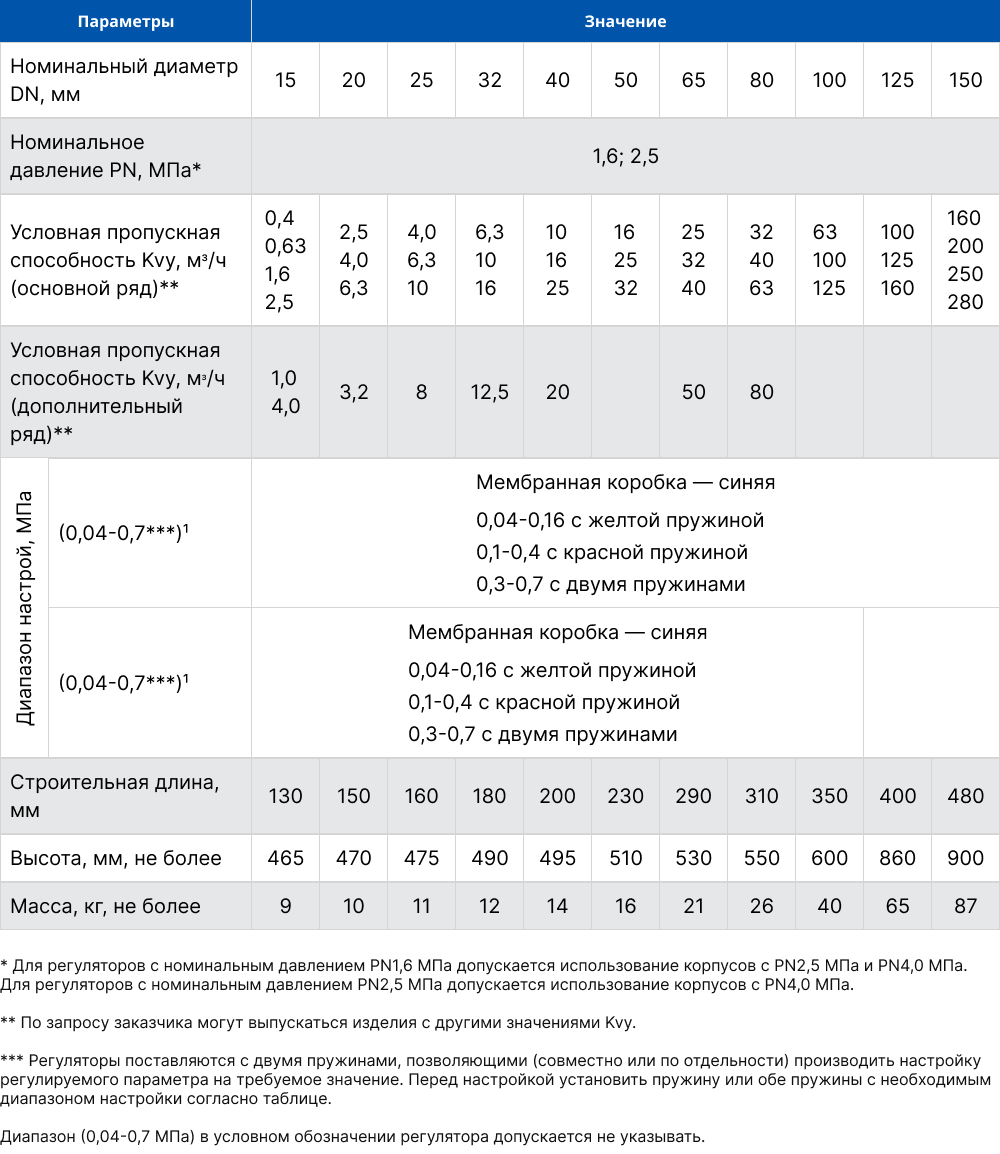

Технические характеристики DN15-150
Технические характеристики DN200
Важно!
— Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе давления до себя принимать не более 0,2 МПа.
— При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.
Примеры обозначения при заказе
1. Регулятор давления «до себя» ВРДД-01 с функцией «перепуска» DN32-PN1,6-Kvy6,3-(+1+150)-СЧ-(0,04-07 МПа)
Пример условного обозначения и записи регулятора давления «до себя» ВРДД-01 c функцией «перепуска» с номинальным диаметром DN32, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу 6,3 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – серый чугун.
2. Регулятор давления «до себя» ВРДД-01 с функцией «перепуска» DN200-PN1,6-Kvy250-(+1+150)-СЧ-(0,04-0,16 МПа)
Пример условного обозначения и записи регулятора давления «до себя» ВРДД-01 c функцией «перепуска» с номинальным диаметром DN200, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу 250 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – серый чугун.
3. Регулятор давления «до себя» ВРДД-01 с функцией «перепуска» DN32-PN1,6-Kvy16-(+1+80)-CЧ-NBR-(0,04-07 МПа)
Пример условного обозначения и записи регулятора давления «до себя» ВРДД-01 c функцией «перепуска» с мембраной и уплотнением штока NBR, с номинальным диаметром DN32, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу 16 м³/ч, температурой рабочей среды от 1 °С до 80 °С, материалом корпуса – серый чугун.
Схемы подключения

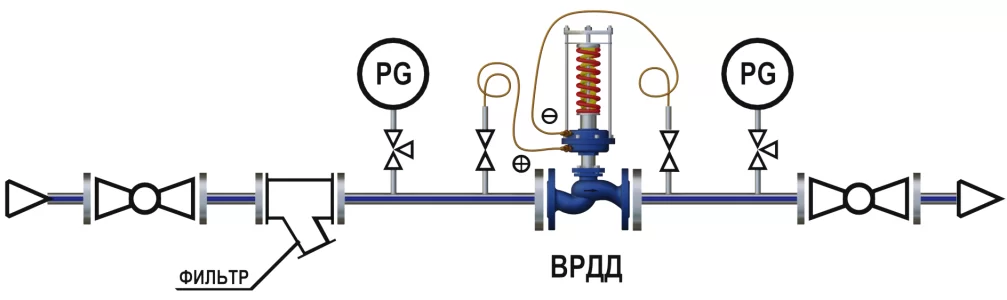

- Схема подключения регулятора давления «до себя» с функцией перепуска ВРДД-01
- Схема подключения регулятора давления «до себя»
Как выбрать диапазон настройки регулятора давления
1.Определение требуемого диапазона
Перед настройкой необходимо определить:
- входное давление — максимальное давление на входе регулятора;
- требуемое выходное давление — рабочее давление системы.
Требуемое выходное давление должно попадать в пределы, предусмотренные пружинами регулятора. Данные значения можно найти в руководстве по эксплуатации.
Если требуемое давление выходит за пределы текущей пружины — ее необходимо заменить на подходящую по диапазону.
2. Порядок механической настройки
Наблюдая показания манометров, установить требуемую величину давления путем регулировки усилия пружины регулировочной гайкой. При сжатии пружин давление увеличивается, при ослаблении пружин — уменьшается.
3. Рекомендации по точности настройки
- Не рекомендуется настраивать регулятор около крайних значений диапазонов настройки в связи с увеличением погрешности регулирования.
- При настройке регулятора около нижнего предела диапазона настройки следует учитывать погрешности манометров, по которым производится настройка.
4. Типичные ошибки
- настройка без манометра;
- работа на предельном значении пружины;
- попытка «дотянуть» давление вне паспортного диапазона;
- игнорирование входного давления;
- использование регулятора не по назначению.
и мы с вами свяжемся
Регулятор давления «до себя» ВРДД-01 предназначен для поддержания заданного давления на входе за счёт изменения расхода рабочей среды. Дополнительно устройство выполняет функцию перепуска, что позволяет использовать его как регулятор перепуска давления «до себя» при превышении установленных параметров.
Конструктивно это один из типов оборудования категории регуляторы давления прямого действия «до себя». Работа осуществляется автономно, без подключения к внешнему источнику энергии. Регулирование происходит только при наличии расхода среды. Конструкция нормально закрытая.
ВРДД-01 может применяться как регулятор перепуска, обеспечивая сброс избыточного давления в обход основной линии. Такое решение повышает устойчивость гидравлического режима и снижает нагрузку на оборудование.
Материал корпуса:
— серый чугун (СЧ) – PN 1,6 МПа;
— ковкий чугун (КЧ) – PN 2,5 МПа.
Преимущества регуляторов с функцией перепуска
Главное отличие ВРДД-01 – совмещение функций стабилизации и перепуска. Основные преимущества:
— поддержание давления «до себя» в заданных пределах;
— защита трубопровода от превышения давления;
— автономная работа без электропитания;
— устойчивость к тепловым и гидравлическим нагрузкам.
Регулятор давления перепуска особенно эффективен в системах с переменными нагрузками. Он автоматически реагирует на изменения параметров и корректирует поток без вмешательства оператора.
На что обратить внимание при выборе ВРДД-01
При подборе учитываются рабочие параметры и характеристики среды. Регулятор давления воды «до себя» рассчитан на негорючие, взрывобезопасные и химически нейтральные жидкости, включая:
— воду;
— растворы этиленгликоля;
— растворы пропиленгликоля с концентрацией до 60 %.
Температурный диапазон:
- от 1 °С до 150 °С – при мембране EPDM;
- от 1 °С до 80 °С – при мембране NBR.
Присоединение к трубопроводу – фланцевое по ГОСТ 33259 (исполнение B). При выборе также анализируются номинальное давление и требуемая пропускная способность.
Технические характеристики и возможности эксплуатации
ВРДД-01 поддерживает заданное давление «до себя» и при необходимости выполняет перепуск. Оборудование рассчитано на длительную эксплуатацию в системах теплоснабжения.
Гарантийный срок – 24 месяца со дня ввода в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении требований по транспортировке, хранению и монтажу.
При планировании закупки учитывается и цена регулятора давления прямого действия, которая зависит от исполнения корпуса и номинального давления.
Применение ВРДД-01 в системах водоснабжения и отопления
Типовое применение – поддержание давления в обратном трубопроводе теплоносителя. В таких условиях регулятор давления «до себя» с функцией перепуска обеспечивает стабильность работы теплового узла.
Оборудование используется:
— в индивидуальных и центральных тепловых пунктах;
— в системах отопления жилых и производственных зданий;
— в узлах водоснабжения с контролем входного давления.
Благодаря сочетанию функций стабилизации и перепуска, ВРДД-01 повышает безопасность эксплуатации и снижает риск аварийных ситуаций в трубопроводных системах.
