Универсальные электронные регуляторы давления непрямого действия
Назначение: для поддержания заданной величины перепада давления, давления «после себя», давления «до себя».
Номинальный диаметр (DN): 15-300 мм.
Температура рабочей среды: от 1 °С до 220 °С.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей газы и жидкости, в том числе водяной пар, воздух, азот, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B.
Устройство регулятора давления непрямого действия предполагает подключение внешнего источника энергии. Сделан на базе интеллектуального электрического исполнительного механизма ВЭП-245М.
Преимущества
- широкий диапазон регулируемого давления (перепада давления) — 0,01-2,0 МПа
- высокая точность поддержания давления — до 0,01 МПа
- дистанционное управление (тип интерфейса связи) — RS-485, протокол обмена Modbus RTU
- возможность подобрать клапан большого диаметра — до DN300 мм
- возможность изменения реакции на отклонение контролируемого параметра
В интеллектуальном ЭИМ ВЭП-245 программируемый контроллер с двухстрочным жидкокристаллическим дисплеем и клавиатурой конструктивно входит в состав изделия. При этом существенно упрощается монтаж изделия и его диагностика.
Контроллер ЭИМ отслеживает не только регулируемые параметры (давление, перепад давления), но и параметры привода (положение, возможное заклинивание), что позволяет программно реагировать на возможные отклонения в работе и автоматически принимать меры по их устранению.
Технические характеристики
Схемы подключения

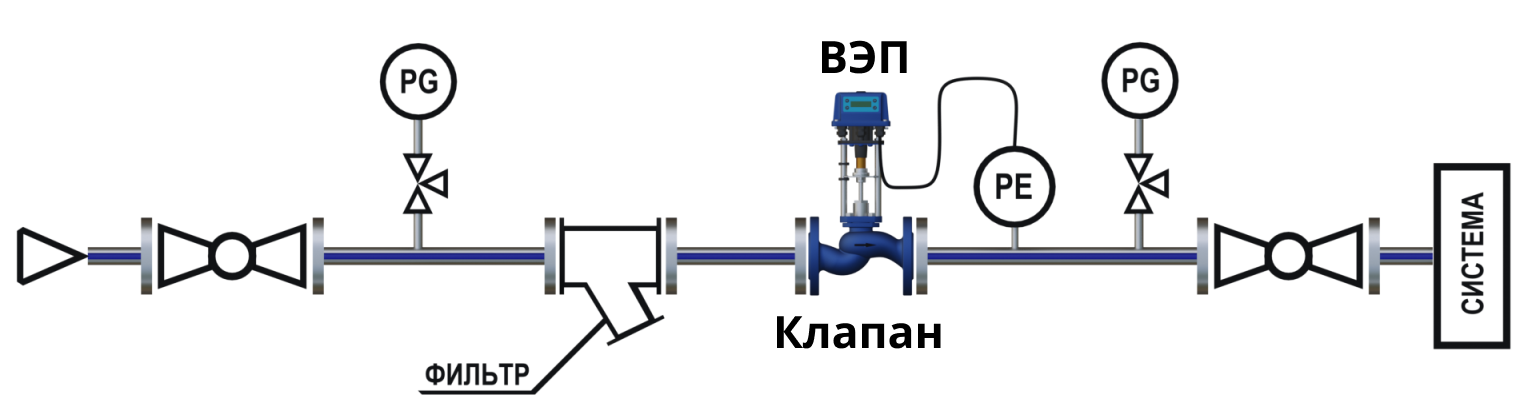

- Схема подключения регулятора давления «после себя»

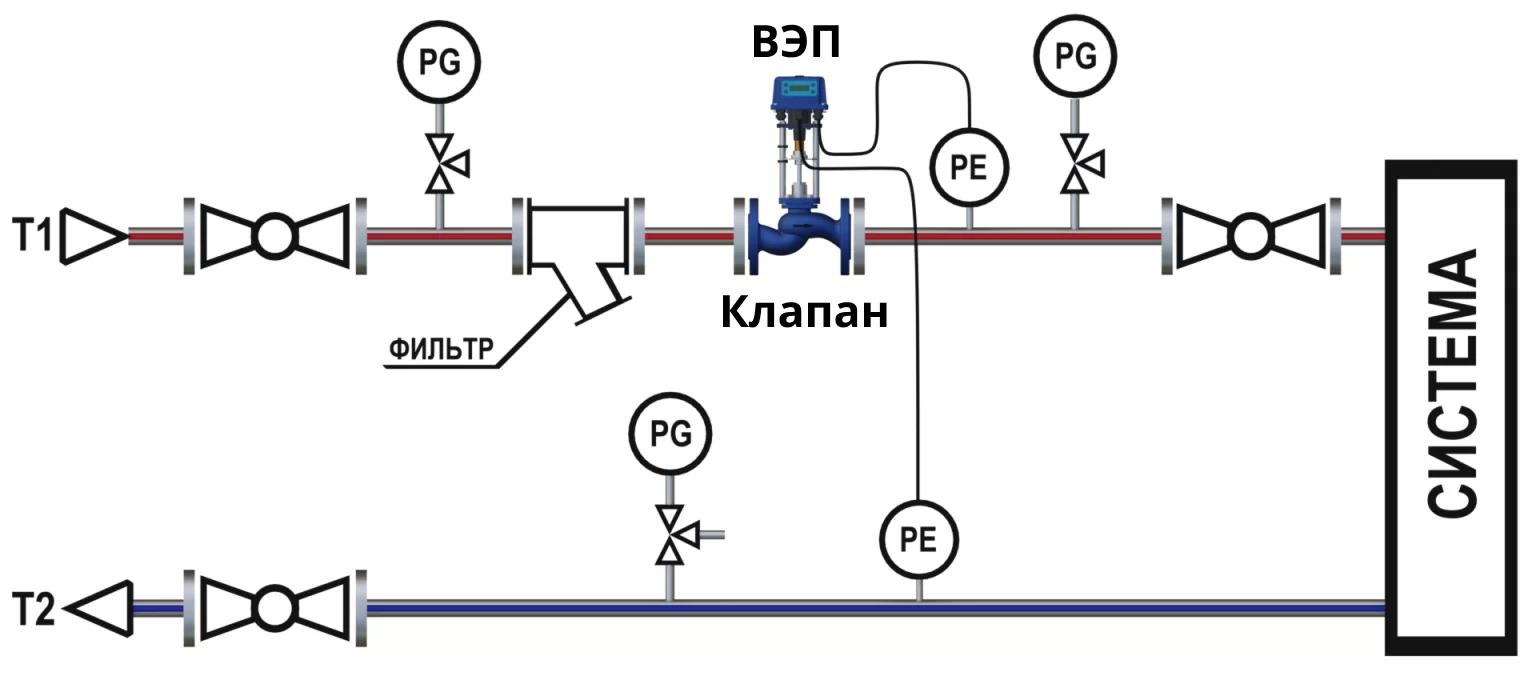

- Схема подключения регулятора перепада давления с двумя датчиками давления

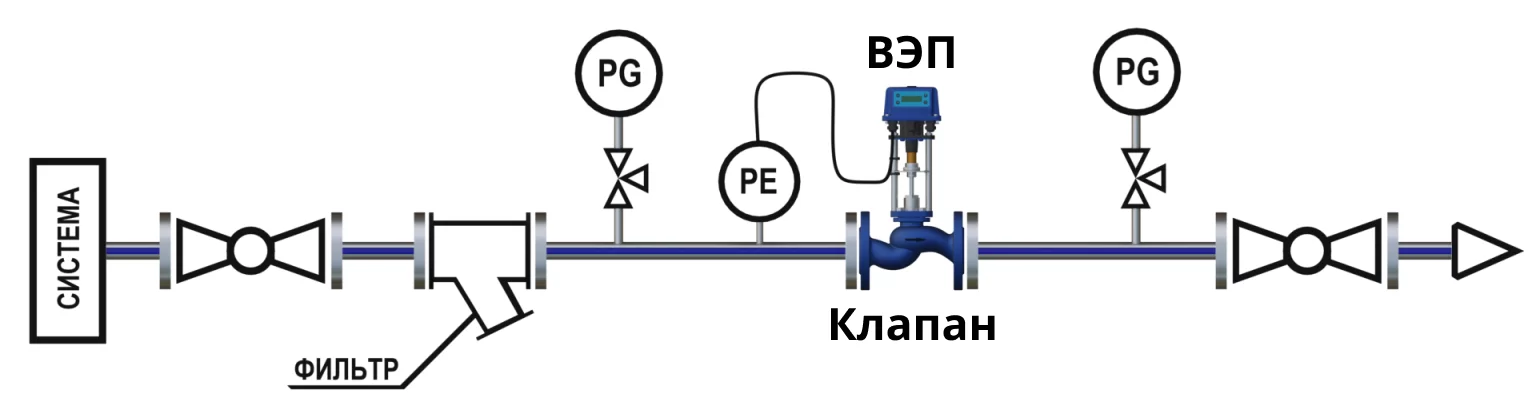

- Схема подключения регулятора давления «до себя»

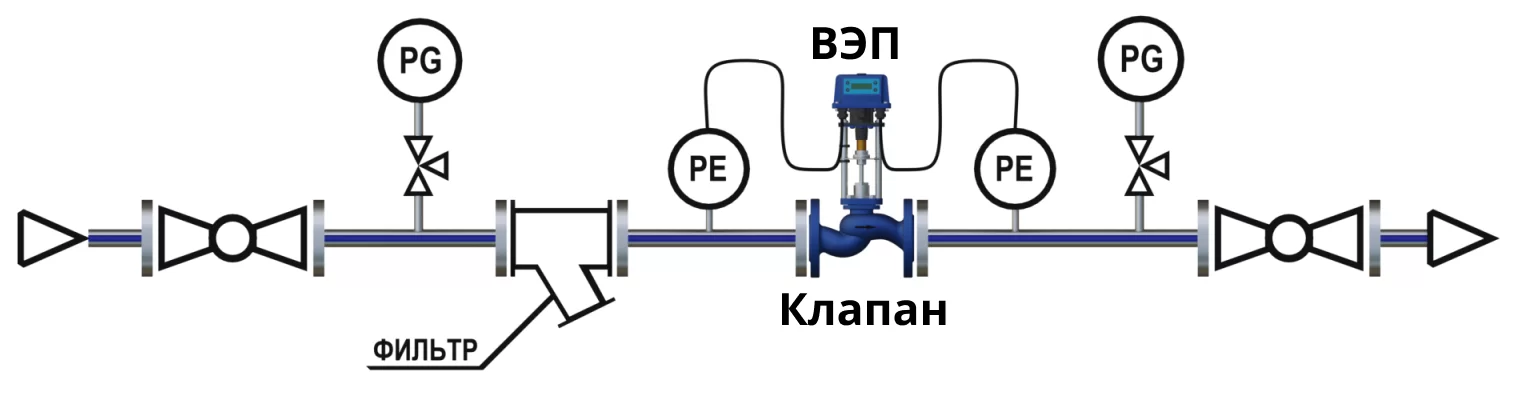

- Схема регулирования перепада давления (регулятор с функцией «перепуска») с двумя датчиками давления
и мы с вами свяжемся
Электронный регулятор давления непрямого действия на базе ВЭП-245 производства «ВОГЕЗЭНЕРГО» решает именно такие задачи: поддерживает давление «до себя», «после себя» или перепад давления в диапазоне DN от 15 до 300 мм, программируется прямо с клавиатуры электропривода и подключается к системе диспетчеризации через интерфейс RS-485.
Особенности работы электронного регулятора давления непрямого действия
Принцип непрямого действия отличается от прямодействующего тем, что для работы регулятора необходим внешний источник энергии. Зато появляются возможности, недоступные механическим аналогам: точность, гибкость настройки, диагностика, дистанционное управление.

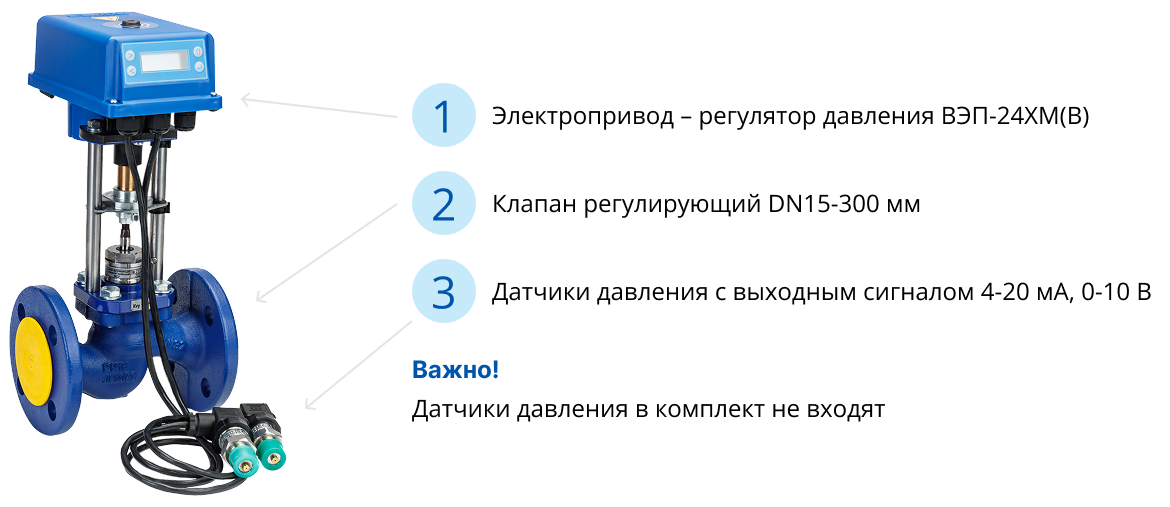

В конструкции любого регулятора непрямого действия три обязательных элемента:
- Электропривод — регулятор давления ВЭП-24ХМ(В)
- Клапан регулирующий DN-15-300 мм
- Датчики давления с выходным сигналом 4-20 мА, 0-10 В.
Устройство регулятора непрямого действия предполагает подключение внешнего источника энергии. Сделан на базе интеллектуального электрического исполнительного механизма ВЭП-245 М.
Преимущества электронных регуляторов давления
- DN от 15 до 300 мм. Диапазон диаметров на порядок шире, чем у прямодействующих регуляторов. Один тип изделия перекрывает задачи от небольшого ответвления до магистрального трубопровода.
- Три функции в одном изделии. Регулятор универсален: работает как регулятор давления «после себя», давления «до себя» или перепада давления.
- Резервный источник питания (исполнение МВ). При пропадании сетевого питания привод продолжает регулирование или переводит шток клапана в заданное положение «открыт» или «закрыт». Время автономной работы – 0,5–1 час в зависимости от усилия привода.
- Диспетчеризация через RS-485. Регулятор подключается к системам SCADA и BMS по стандартному интерфейсу – без дополнительных преобразователей.
- Возможность изменить реакцию на отклонение. Параметры регулятора ПИД-закона программируются под конкретный объект, что позволяет точнее управлять давлением при нестационарных режимах.
Критерии выбора электронного регулятора давления
Электронный регулятор давления воды или пара выбирают по нескольким параметрам:
- Функция регулирования – давление «до себя», «после себя» или перепад давления. От этого зависит схема подключения датчиков и тип нормально открытого / нормально закрытого клапана.
- Номинальный диаметр DN – определяется по расходу среды и допустимой скорости, а не по диаметру трубы. Диапазон ВЭП-245: DN 15–300 мм.
- Усилие электропривода – зависит от типа и размера регулирующего клапана, давления среды. Доступные варианты: от 1600 до 7000 Н.
- Необходимость резервного питания – исполнение МВ требуется там, где недопустима потеря управления клапаном при отключении электроэнергии: котельные, ЦТП, технологические линии непрерывного производства.
- Количество датчиков давления – один для регулирования давления «до себя» или «после себя», два – для регулирования перепада. Количество указывается при заказе.

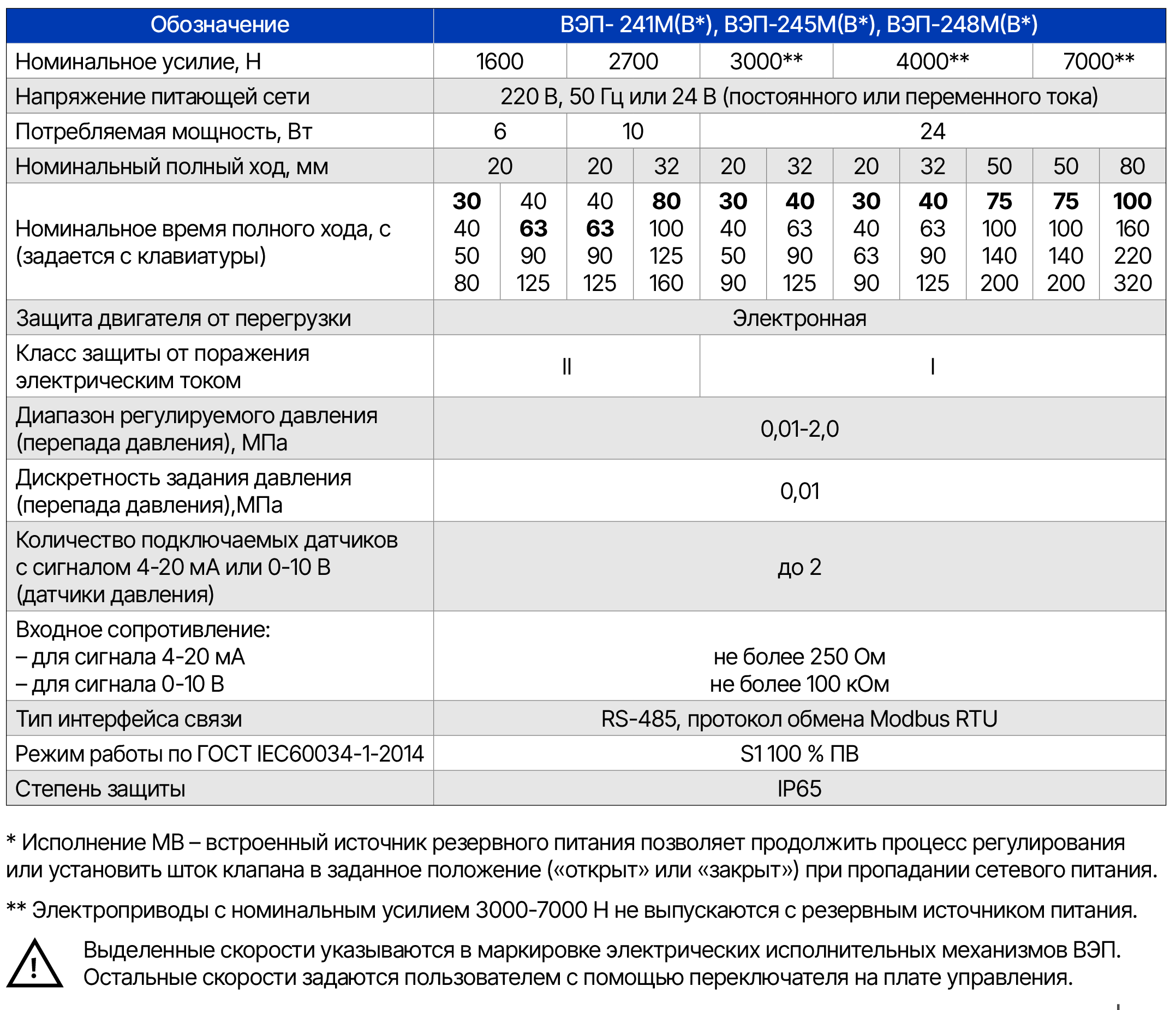

Основные технические характеристики и функции
|
Параметр |
Значение |
|
Функции регулирования |
Давление «после себя», «до себя», перепад давления |
|
Номинальный диаметр DN |
15–300 мм |
|
Температура рабочей среды |
от +1°C до +220°C |
|
Степень защиты |
IP65 |
|
Питание |
220 В, 50 Гц, или 24В (постоянного или переменного тока |
|
Резервное питание (исп. МВ) |
0,5–1 час автономной работы |
|
Интерфейс диспетчеризации |
RS-485 |
Вся продукция «ВОГЕЗЭНЕРГО» сертифицирована и выпускается под контролем системы менеджмента качества ISO 9001. Конструкторское бюро предприятия разрабатывает специальные исполнения под нестандартные параметры объекта.
Области применения электронных регуляторов давления
Регуляторы давления непрямого действия на базе ВЭП-245 применяются там, где нужна высокая точность:
- Тепловые пункты (ИТП, ЦТП) и котельные – регулирование перепада давления между подающим и обратным трубопроводами, давление до и после, защита внутренних систем от аварийного давления.
- Промышленные объекты – управление давлением в технологических контурах с паром, водой или растворами гликолей при температуре до +220°C.
- Объекты с диспетчеризацией – здания и комплексы, где тепловые узлы включены в общую систему мониторинга SCADA: регулятор передаёт текущее значение давления и получает уставки дистанционно.
- Критически важные объекты – объекты, где нельзя допустить потери управления клапаном при отключении питания; исполнение МВ с резервным источником обеспечивает непрерывность процесса.
Купить электронный регулятор давления ВЭП-245 или получить расчёт под конкретный объект можно через сайт «ВОГЕЗЭНЕРГО» – оставьте заявку, и специалист подберёт исполнение под ваши требования.
