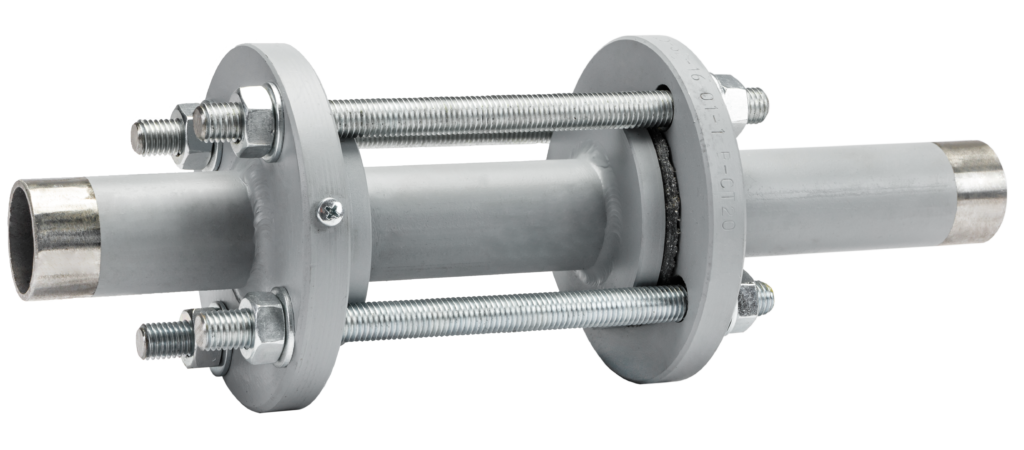

Монтажный узел УМЭ для расходомеров-счетчиков ВИРС-М DN15-100 (межфланцевое исполнение)
Комплект поставки включает:
- имитатор расходомера (устанавливается на время поверки) — 1 шт.;
- шпилька — 4 шт. или 8 шт. (для DN100);
- гайка — 8 шт. или 16 шт. (для DN100);
- шайба — 8 шт. или 16 шт. (для DN100);
- фланцы с прямолинейными участками.
Примечание: прокладки (паранит) включены в комплект поставки счетчиков-расходомеров ВИРС-М
Монтажный узел УМЭ для расходомеров-счетчиков ВИРС-М DN15-200 (фланцевое исполнение)
Комплект поставки включает:
- имитатор расходомера (устанавливается на время поверки) — 1 шт.;
- болт — 8 шт.(для DN65-80), 16 шт. (для DN100-150) или 24 шт. (для DN200);
- гайка — 8 шт.(для DN65-80), 16 шт. (для DN100-150) или 24 шт. (для DN200);
- фланцы с прямолинейными участками.
Примечание: прокладки (паранит) включены в комплект поставки расходомеров-счетчиков ВИРС-М
Монтажный узел УМУ для расходомеров-счетчиков ВИРС-У DN15-200
Комплект поставки включает:
- имитатор расходомера (устанавливается на время поверки) — 1 шт.;
- болт — 8 шт. (для DN15-80);
- гайка — 8 шт. (для DN15-80);
- фланцы с прямолинейными участками;
- прокладки (паранит) — 2 шт.
Монтажные узлы УМЭ и УМУ для преобразования
Также изготавливаем по запросу потребителя в различных конфигурациях монтажные комплекты (ответные фланцы, комплект метизов) и прямолинейные участки для монтажа ультразвуковых расходомеров-счетчиков ВИРС-У и электромагнитных расходомеров-счетчиков ВИРС-М на трубопровод.
Монтажный узел УМЭ для расходомеров-счетчиков ВИРС-М DN15-100 (межфланцевое исполнение)
| DN | d, мм | L1, мм | L2, мм | L, мм |
| 15 | 22 | 75 | 30 | 205 |
| 20 | 28 | 100 | 40 | 240 |
| 25 | 34 | 125 | 50 | 280 |
| 32 | 43 | 160 | 65 | 355 |
| 40 | 48 | 200 | 80 | 395 |
| 50 | 60 | 250 | 100 | 465 |
| 65 | 76 | 325 | 130 | 635 |
| 80 | 89 | 400 | 160 | 750 |
| 100 | 108 | 500 | 200 | 900 |
Монтажный узел УМЭ для расходомеров-счетчиков ВИРС-М DN15…200 (фланцевое исполнение)
| DN | d, мм | L1, мм | L2, мм | L, мм |
| 15 | 22 | 75 | 30 | 266 |
| 20 | 28 | 100 | 40 | 295 |
| 25 | 34 | 125 | 50 | 325 |
| 32 | 43 | 160 | 65 | 430 |
| 40 | 48 | 200 | 80 | 485 |
| 50 | 60 | 250 | 100 | 555 |
| 65 | 76 | 325 | 130 | 660 |
| 80 | 89 | 400 | 160 | 815 |
| 100 | 108 | 500 | 200 | 955 |
| 125 | 133 | 625 | 250 | 1180 |
| 150 | 159 | 750 | 300 | 1355 |
| 200 | 219 | 1000 | 400 | 1755 |
Монтажный узел УМУ для расходомеров-счетчиков ВИРС-У DN15…200
ППР в форме прямой трубы с сужением
| DN | d, мм | D, мм | L1, мм | L2, мм | L, мм | DN до ППР | DN после ППР |
| 15 | 22 | 115 | 150 | 45 | 365 | 10 | 3 |
| 20 | 28 | 115 | 200 | 60 | 455 | 10 | 3 |
| 25 | 34 | 115 | 250 | 75 | 590 | 10 | 3 |
| 32 | 43 | 135 | 320 | 100 | 685 | 10 | 3 |
| 40 | 48 | 145 | 400 | 120 | 825 | 10 | 3 |
| 50 | 60 | 160 | 500 | 150 | 925 | 10 | 3 |
| 65 | 76 | 180 | 650 | 195 | 1200 | 10 | 3 |
| 80 | 89 | 195 | 800 | 240 | 1395 | 10 | 3 |
| 100 | 108 | 215 | 1000 | 300 | 1655 | 10 | 3 |
ППР в форме прямой трубы
|
DN |
d, мм | D, мм | L1, мм | L2, мм | L, мм | DN до ППР | DN после ППР |
| 50 | 60 | 160 | 500 | 150 | 1055 | 10 | 3 |
| 65 | 76 | 180 | 650 | 195 | 1250 | 10 | 3 |
| 80 | 89 | 195 | 800 | 240 | 1545 | 10 | 3 |
| 100 | 108 | 215 | 1000 | 300 | 1805 | 10 | 3 |
| 125 | 133 | 245 | 1250 | 375 | 2130 | 10 | 3 |
| 150 | 159 | 280 | 1500 | 450 | 2555 | 10 | 3 |
| 200 | 219 | 335 | 2000 | 600 | 3205 | 10 | 3 |
и мы с вами свяжемся
Расходомер приходит на объект без крепёжных деталей – только сам прибор. Чтобы установить его в трубопровод, нужны ответные фланцы, прокладки, крепёж и штуцеры импульсной трубки. Заказывать это по отдельности, подбирая под конкретный типоразмер рискованно и чревато нестыковками при установке. Монтажный узел (комплект монтажных частей, КМЧ) снимает эту задачу: «ВОГЕЗЭНЕРГО» изготавливает его под конкретный расходомер-счётчик ВИРС-М или ВИРС-У, с учётом DN, типа присоединения и строительной длины прибора. В комплекте всё необходимое для монтажа, ничего лишнего.
Что такое монтажный узел и для чего он используется
Монтажный узел – это набор деталей, обеспечивающих герметичное и надёжное подключение прибора учёта к трубопроводу. Он включает все крепёжные и уплотнительные элементы под конкретный типоразмер расходомера.
КМЧ применяется при первичном монтаже расходомера в составе узла учёта тепла или воды, а также при периодической поверке: перед отправкой расходомера на поверку прибор снимается, а вместо него устанавливается имитатор – катушка той же строительной длины. Имитатор сохраняет геометрию трубопровода и позволяет системе работать без перерыва на весь период поверки. После возврата поверенного прибора имитатор извлекается и расходомер устанавливается обратно.
Состав комплекта монтажных частей
Состав монтажного узла определяется типом присоединения расходомера:
Фланцевый КМЧ – для расходомеров с фланцевым присоединением (большинство типоразмеров DN 50–300):
- ответные фланцы из углеродистой или нержавеющей стали (ГОСТ 33259);
- прокладки из паронита ПМБ или другого уплотнительного материала под рабочую температуру и давление;
- шпильки, болты и гайки из углеродистой или нержавеющей стали;
- штуцеры импульсной линии (при наличии в комплекте расходомера).
Резьбовой КМЧ – для расходомеров с резьбовым присоединением (DN10–40):
- накидные гайки или муфты под метрическую или трубную резьбу;
- прокладки и уплотнительные кольца;
- при необходимости — переходные штуцеры под диаметр трубопровода.
Межфланцевый КМЧ – для расходомеров в сэндвич-исполнении (DN10–100):
- длинные шпильки, охватывающие корпус расходомера;
- ответные фланцы с двух сторон;
- прокладки между фланцами трубопровода и торцами расходомера.
Виды монтажных узлов: фланцевые, межфланцевые и резьбовые
Выбор типа монтажного узла определяется исполнением расходомера:
| Тип КМЧ | Исполнение расходомера | Диапазон DN |
|---|---|---|
| Фланцевый | Фланцевое присоединение | DN 15–300 |
| Межфланцевый (сэндвич) | Межфланцевое исполнение | DN 10–100 |
| Резьбовой | Резьбовое присоединение G½–G2 | DN 10–40 |
Материалы деталей КМЧ подбираются под параметры системы: для стандартных систем теплоснабжения – сталь и паронит; для агрессивных сред или повышенных температур – нержавеющая сталь и специальные уплотнения; для питьевой воды – материалы, допущенные к контакту с питьевой водой.
Диаметры, типоразмеры и прямые участки
КМЧ изготавливается под каждый типоразмер расходомера ВИРС-М или ВИРС-У. Диапазон номинальных диаметров Ду: от DN 10 до DN 300 мм.
В состав монтажного узла по согласованию с заказчиком могут входить прямые участки трубопровода – отрезки трубы заданной длины, устанавливаемые до и после расходомера. Прямые участки обеспечивают равномерный гидродинамический профиль потока в сечении расходомера, что необходимо для соблюдения метрологических характеристик прибора учёта.
Минимальная длина прямого участка зависит от типа расходомера и наличия возмущающих элементов (отводов, задвижек, тройников) на трубопроводе перед прибором. Для электромагнитных расходомеров ВИРС-М и ультразвуковых ВИРС-У она указывается в паспорте прибора.
Как подобрать и купить монтажный узел для счётчика тепла
Для подбора КМЧ нужно указать:
- Модель расходомера – ВИРС-М или ВИРС-У, и его исполнение по присоединению (фланцевое, межфланцевое, резьбовое)
- Номинальный диаметр DN расходомера
- Рабочее давление и температуру теплоносителя – для выбора материала прокладок и крепежа
- Нужен ли имитатор – для обеспечения работы системы в период поверки
Монтажные узлы изготавливаются под заказ. Купить КМЧ или уточнить стоимость монтажного узла для конкретного расходомера ВИРС-М или ВИРС-У можно у производителя — «ВОГЕЗЭНЕРГО», Минск.
Остались вопросы? Звоните +375 (17) 27-27-111 или +375 (29) 630-52-52.
