Расходомеры-счетчики электромагнитные ВИРС-М исполнения Стандарт
Назначение: для измерения объемного расхода и объема жидкости, протекающей в закрытом трубопроводе, и преобразования его в нормированный импульсный и токовый выходные сигналы.
Преобразователи обеспечивают измерение объема теплоносителя с удельной электропроводимостью от 10-3 до 10 См/м.
Типы измеряемых жидкостей: различные электроповодящие жидкости и растворы, в т. ч. акустически непрозрачные, с содержанием механических примесей:
— горячая и холодная вода, в том числе питьевая вода
— теплоносители в системах водяного теплоснабжения, сточные воды
Отрасли применения:
— предприятия ЖКХ и водоканалов
— химическая промышленность
— теплоэнергетика
Области применения
- в составе теплосчетчиков
- в составе счетчиков воды
- системы коммерческого и технического учета тепла и воды на теплоисточниках и в тепловых пунктах
- системы автоматического контроля отпуска тепловой энергии и технологических процессов
- системы учета сточных вод
Отличительные особенности
- материалы электродов в стандартно — AISI 316L, опционально — Тантал (Ta), Титан (Ti), Хастеллой;
- материал футеровки — фторопласт (Ф-4), PFA, полипропилен, полиуретан;
- фланцевое и бесфланцевое исполнение расходомера;
- незначительные потери давления, назначительные прямые участки до и после расходомера;
- низкая восприимчивость к свойствам измеряемой среды ( плотность, вязкость, температура);
- выходные сигналы: импульсный, токовый (4-20 мА), интерфейсный (RS-485), реверс;
- режим автодиагностики светодиодами;
- питание счетчика: 24 VDC;
- степень защиты оболочек IP65, IP67, IP68;
- номинальное давление 1,6 МПа, 2,5 МПа, 4,0 МПа, 6,3 МПа;
- температура измеряемой среды от 0° до 150° С;
- температура окружающей среды от -25 °С до 55 °С;
- возможность исполнения без индикации и с индикацией.
Регистрация ВИРС-М
Расходомеры-счетчики ВИРС-М внесены в Госреестры средств измерений:
- Республика Беларусь — №03 07 6017 21
- Российская Федерация — №84820-22 от 03.03.2022
- Республика Казахстан — №KZ.02.03.07898 — 2022 от 09.12.2022
Счетчики соответствуют ГОСТ ЕN 1434, СТБ ISO-4064.
Технические характеристики ВИРС-М исполнения Стандарт
Параметры
| Параметры / серия | 3000 | 3100 | 3200 | |
|---|---|---|---|---|
| Тип присоединения | Резьбовое | G¾-G2 (10-40 мм) | ||
| Сэндвич, DN | 10-100 | |||
| Фланец, DN | 15-200 | |||
| PN, МПа | Резьбовое (10-40 мм) | 1,6 (2,5) | ||
| Сэндвич, DN | 1,6 (2,5) | |||
| Фланец, DN | 1,6 (2,5; 4,0; 6,3) | |||
| Импульсный выходной сигнал / токовый выходной сигнал, мА | +/ опция 4-20 мА | |||
| Дискретный выход (программируемый) | 2 выхода | |||
| Измерение реверсного потока | + | |||
| Степень защиты (IP) по ГОСТ 14254 | 65/67/68 | |||
| Компоновка расходомера | Компактная/раздельная | |||
| Индикация, архив, количество записей | Опция, 65 000 | |||
| Интерфейсы | RS-232 (RS-485 – опция), Ethernet | |||
Габаритные, присоединительные и установочные размеры ВИРС-М исполнения Стандарт

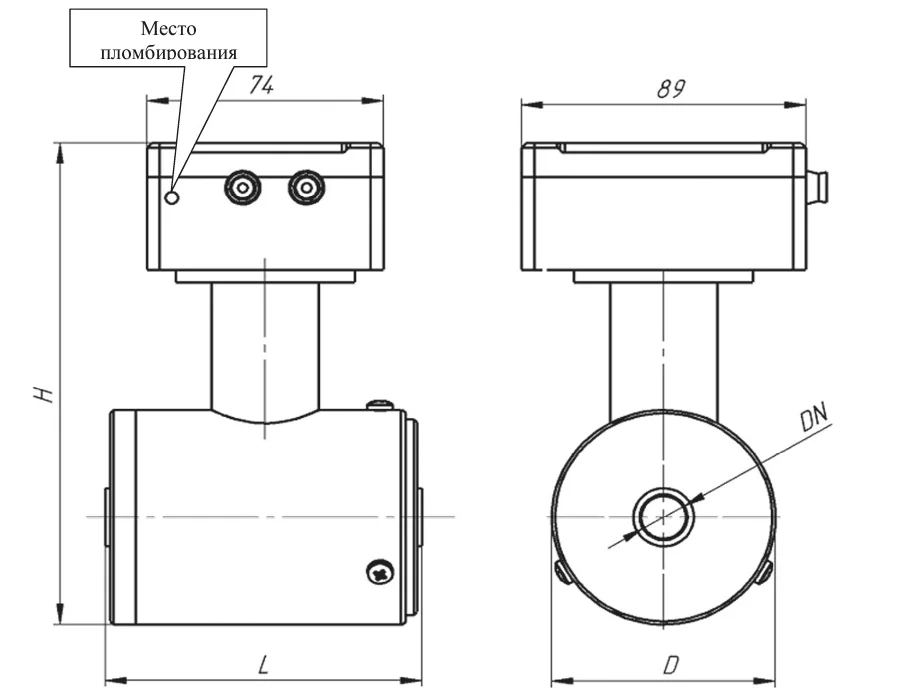

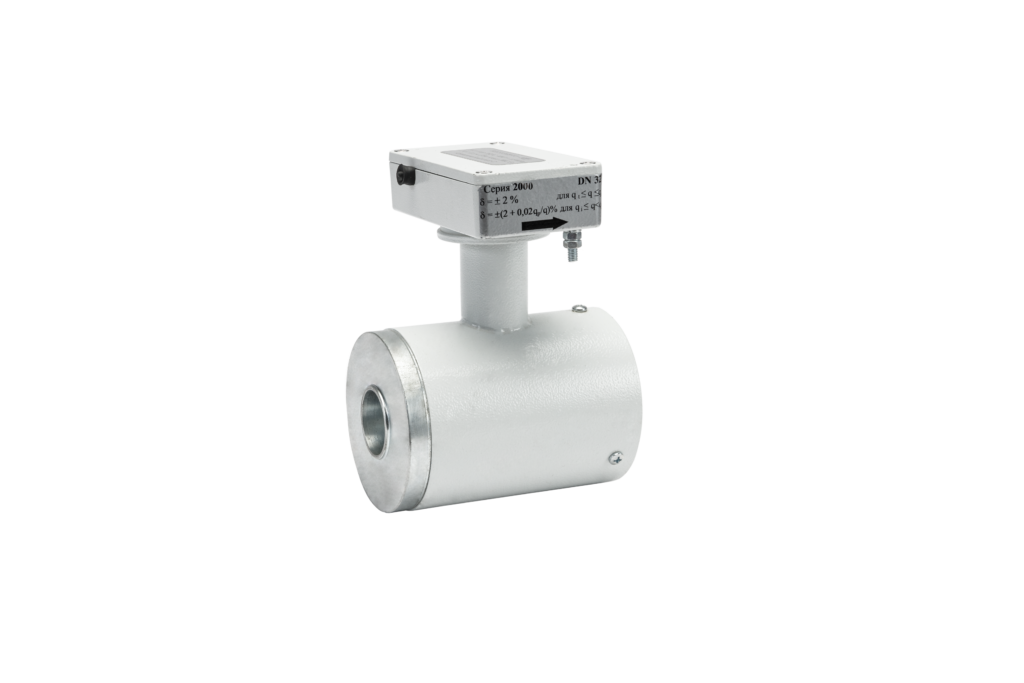

- Межфланцевое присоединение. Степень защиты IP65
DN, мм L, мм D, мм H, мм 10 95 70 157 15 95 70 157 20 95 70 157 25 100 76 164 32 125 89 178 40 110 99 189 50 110 108 197 65 175 130 220 80 185 140 230 100 200 160 250

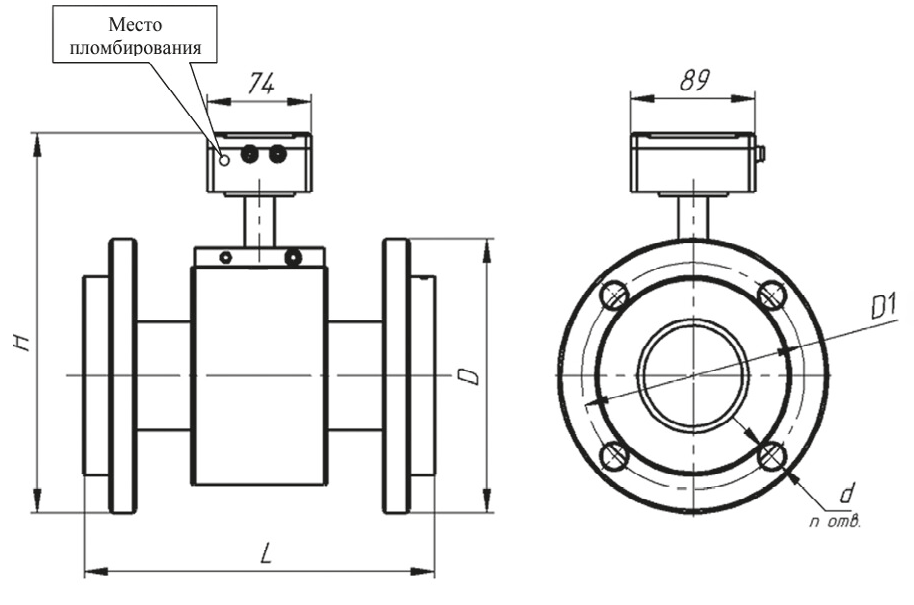

- Фланцевое присоединение. Степень защиты IP65
DN, мм L, мм D, мм D1, мм H, мм n d, мм 15 150 95 65 168 4 14 20 150 105 75 173 4 14 25 150 115 85 182 4 18 32 200 135 100 207 4 18 40 200 145 110 221 4 18 50 200 160 124 230 4 18 65 200 180 145 251 4 18 80 250 195 160 270 4 18 100 250 215 180 291 8 18 125 300 245 210 328 8 18 150 300 280 240 346 8 22 200 350 335 295 382 12 22

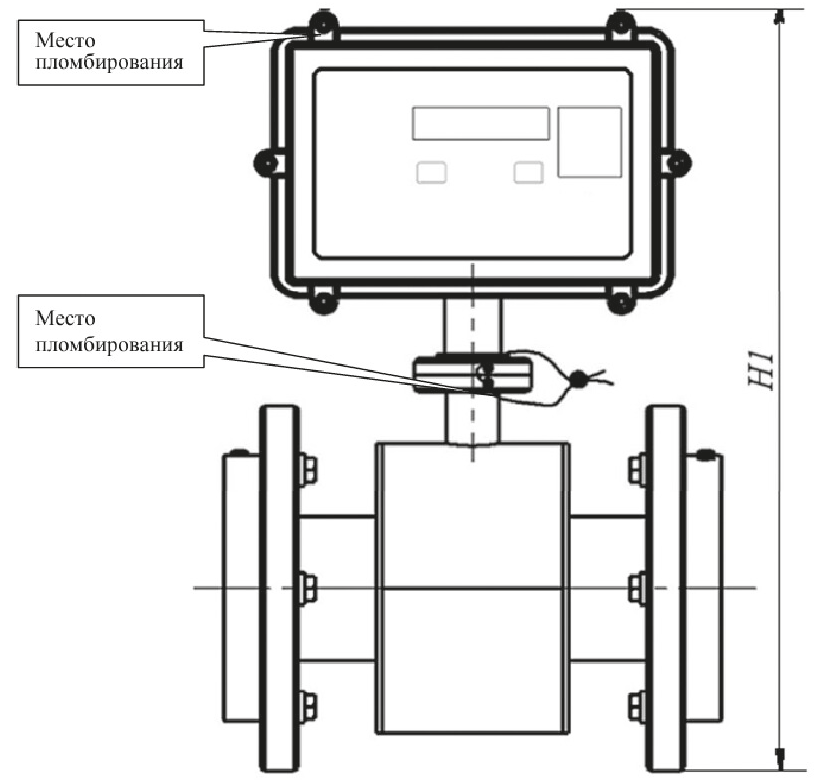

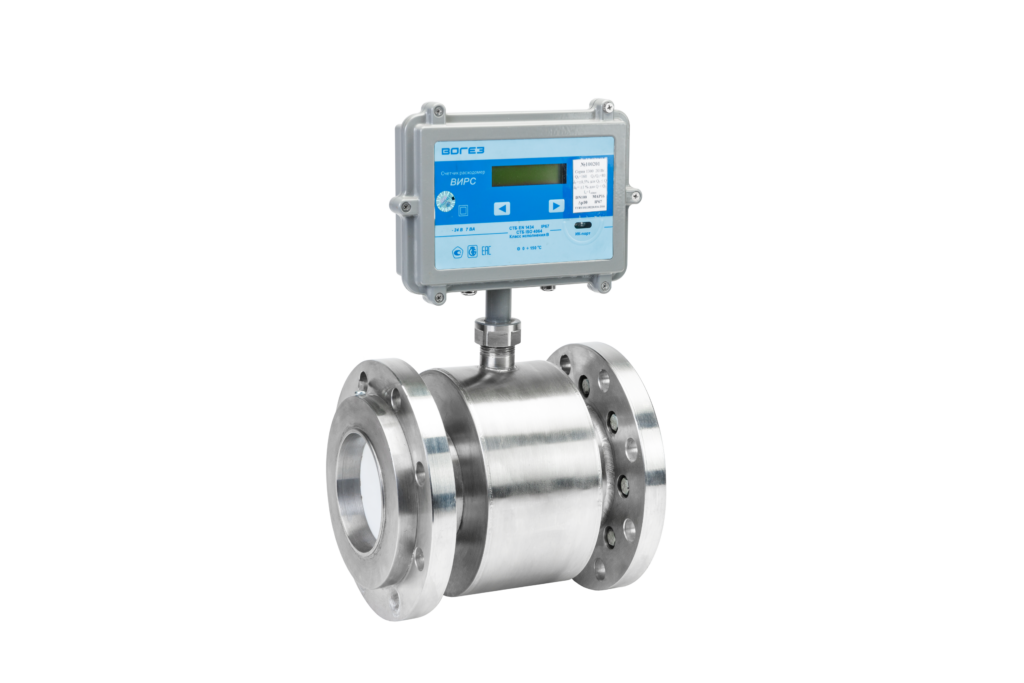

3.Фланцевое присоединение со степенью защиты IP67 и модулем индикации
DN, мм L, мм D, мм D1, мм H1, мм n d, мм 15 150 95 65 319 4 14 20 150 105 75 324 4 14 25 150 115 85 329 4 18 32 200 135 100 339 4 18 40 200 145 110 353 4 18 50 200 160 124 361 4 18 65 200 180 145 384 4 18 80 250 195 160 402 4 18 100 250 215 180 425 8 18 125 300 245 210 462 8 18 150 300 280 240 488 8 22 200 350 335 295 557 12 22

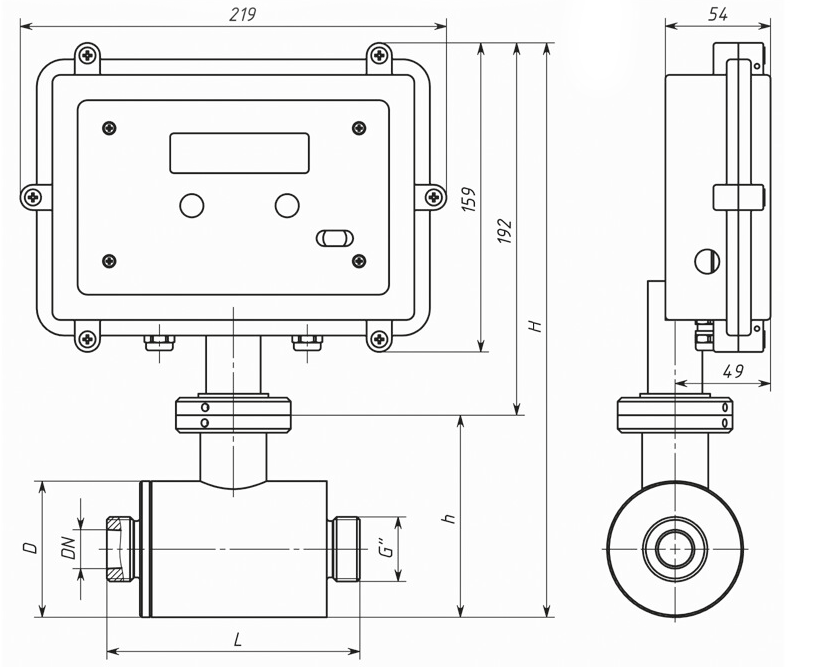

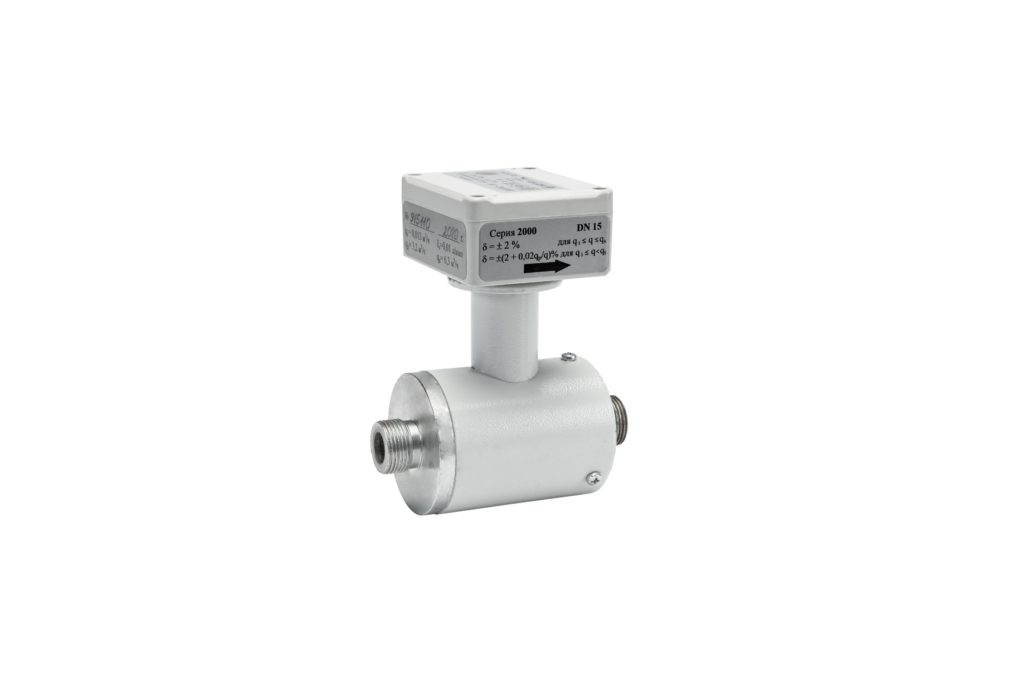

4. Резьбовое присоединение со степенью защиты IP67 с модулем индикации
DN, мм G» L, мм D H, мм h, мм 10 3/4 130 70 285 93 15 3/4 130 70 296 104 20 1 130 70 296 104 25 1 1/4 150 75 301 109 32 1 1/2 180 89 316 124 40 2 160 100 327 135
и мы с вами свяжемся
Учёт воды и теплоносителя требует точности, которую механические счётчики на больших диаметрах дать не могут: крыльчатка изнашивается, показания уплывают, поверку приходится проводить чаще. Расходомер воды электромагнитный ВИРС-М исполнения Стандарт лишён этих проблем конструктивно – в нём нет ни одной подвижной части. Приборы внесены в государственные реестры средств измерений Беларуси, России, Казахстана и Узбекистана.
Принцип работы электромагнитного расходомера
В основе измерения – закон Фарадея: электропроводящая жидкость движется через магнитное поле, которое создаёт катушка в корпусе расходомера. В жидкости наводится ЭДС, пропорциональная средней скорости потока. Два электрода, расположенных диаметрально в поперечном сечении, снимают этот сигнал и передают на электронный модуль, где он преобразуется в унифицированные выходные сигналы.
Для работы прибора необходимо одно условие: удельная электропроводность измеряемой жидкости 2х10-4 -10 мкСм/см. Это требование выполняется для горячей и холодной воды, в том числе питьевой, теплоносителей, сточных вод и большинства водных растворов.
Что важно с точки зрения монтажа и эксплуатации:
- гидродинамическое сопротивление — проточная часть не сужается, потери давления на приборе ничтожны.
- Измерение в обоих направлениях потока — при реверсивном режиме работы системы прибор учитывает расход без дополнительных настроек.
- Режим автодиагностики — светодиодные индикаторы сигнализируют о состоянии прибора без подключения к внешнему оборудованию.
Области применения ВИРС-М Стандарт
ВИРС-М Стандарт охватывает задачи коммерческого и технического учёта в ЖКХ, теплоэнергетике и на промышленных предприятиях:
- Системы водоснабжения и теплоснабжения – в составе теплосчётчиков серий 3100, 3200 и счётчиков воды серий 3000, 3100, 3200.
- Тепловые пункты (ИТП, ЦТП) – коммерческий и технический учёт тепловой энергии и объёма теплоносителя.
- Канализация и учёт сточных вод – расходомер электромагнитный сточных вод ВИРС-М работает с акустически непрозрачными средами и жидкостями с механическими примесями, где ультразвуковой метод неприменим.
- Химическая промышленность – электропроводящие растворы и реагенты. Материалы электродов – нержавеющая сталь AISI 316L.
- Автоматизированные системы управления технологическими процессами – токовый выход 4–20 мА и интерфейс RS-485 обеспечивают интеграцию в любую АСУТП.
Преимущества расходомеров ВИРС-М
- Точность ±0,5%, ±1% или ±2% (в зависимости от класса) – соответствует требованиям коммерческого учёта тепла и воды.
- Межповерочный интервал 4 года – снижает операционные расходы по сравнению с приборами с интервалом 2 года.
- Монтаж в любом пространственном положении – вертикально, горизонтально, под углом. Для горизонтального трубопровода рекомендуется ориентация с электродами в горизонтальной плоскости.
- Незначительные прямые участки – прибор не требует длинных прямых участков трубопровода до и после себя, что критично при стеснённом монтаже в тепловых пунктах.
- Три исполнения по присоединению: фланцевое (DN 15–200), сэндвич (DN 10–100), резьбовое G¾–G2 (DN 10–40). Номинальное давление до 6,3 МПа в зависимости от типоразмера.
- Широкий выбор материалов футеровки: фторопласт (Ф-4), полиуретан – под разные среды и температуры.
Технические характеристики ВИРС-М Стандарт
| Параметр | Значение |
|---|---|
| Условный диаметр (Ду / DN) | 10–200 мм |
| Номинальное давление | 1,6 / 2,5 / 4,0 / 6,3 МПа |
| Температура рабочей среды: — с раздельной компоновкой с футеровкой из фторопластов — компактной компоновки из фторопластов — с футеровкой из полиуретана |
от-10°C до +150°C от -10°C до 130°C от -10°C до 70 °C |
| Температура окружающей среды | −25°C до +55°C |
| Класс погрешность | 0,5 %,1%, 2% |
| Межповерочный интервал | 4 года |
| Выходные сигналы | Импульсный, токовый 4–20 мА, RS-485,реверс |
| Степень защиты | IP65 / IP67 / IP68 |
| Питание | 24 VDC |
| Электропроводность среды | 2х10-4 — 10 мкСм/см |
| Индикация | С индикатором или без |
| Применяемые фланцы | ГОСТ 33259-2015 |
Все приборы поставляются с паспортом, руководством по эксплуатации и свидетельством об утверждении типа СИ. Производство сертифицировано по ISO 9001.
Как подобрать электромагнитный расходомер
Подбор начинается не с Ду трубопровода, а со скорости потока. Оптимальная скорость в расходомере – 1–3 м/с: при более низких значениях погрешность растёт, при более высоких ускоряется износ футеровки. По известному расходу и допустимой скорости рассчитывается DN прибора – и он нередко оказывается меньше DN трубы.
Что нужно указать при заказе:
- тип измеряемой среды и её электропроводность;
- диаметр условный и расход (минимальный, номинальный, максимальный);
- рабочее давление и температуру среды;
- требуемый тип выходного сигнала (импульсный, 4–20 мА, RS-485);
- способ присоединения — фланец, сэндвич или резьба;
- класс точности в зависимости от задачи.
Купить электромагнитный счётчик ВИРС-М или узнать стоимость конкретного исполнения можно через сайт «ВОГЕЗЭНЕРГО» – заполните опросный лист, и специалист подберёт DN, материалы и комплектацию под ваш объект. Доставка по Беларуси, России, Казахстану и Узбекистану.
