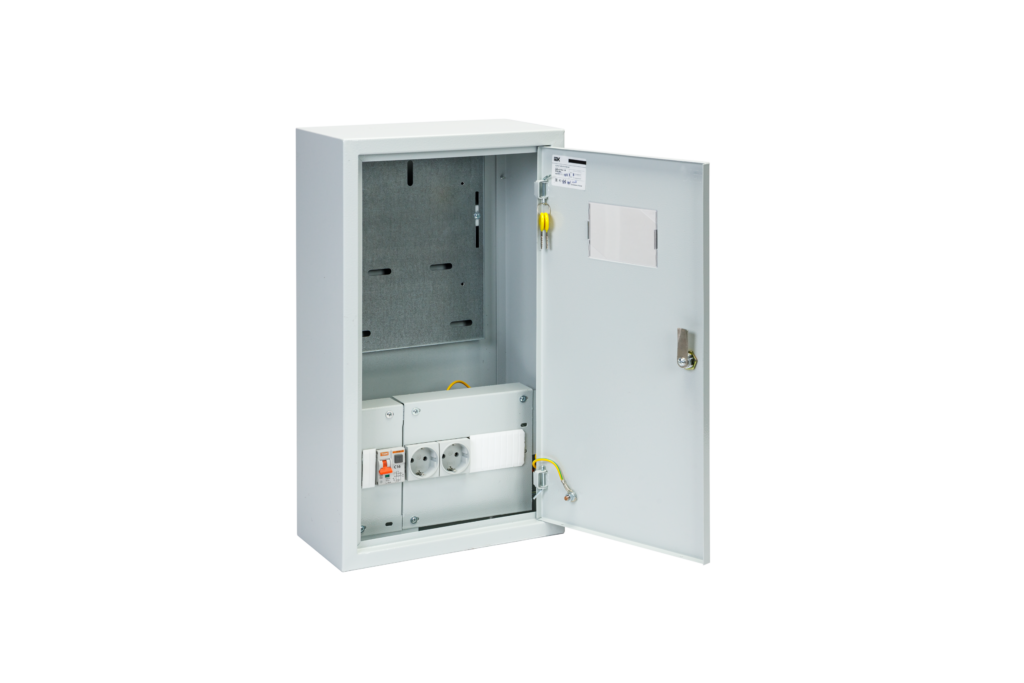

Шкафы теплосчетчика ВШУ
Назначение: для установки вычислителя теплосчетчика на вертикальную опору (стену, столб, и т.п.) на открытом воздухе. Служат для предотвращения несанкционированного доступа к прибору и защиты от окружающей среды
Степень защиты оболочек: P31, IP54 и IP66
Утепленный подогреваемый шкаф теплосчетчика ВШУ
Габаритные размеры изделия определяются по требованиям и согласованию с заказчиком.
Толщина стали корпуса 1,3 мм, покрытие — грунт, эпоксидная порошковая краска, устойчивая к уличной установке. Термоизоляция из вспененного полиуретана (влагонепроницаемая, диэлектрическая, негорючая) и встроенный обогреватель с термостатом внутри позволяет поддерживать положительную температуру внутри шкафа при отрицательных температурах снаружи до — 45 градусов.
Средний срок службы: не менее 12 лет.

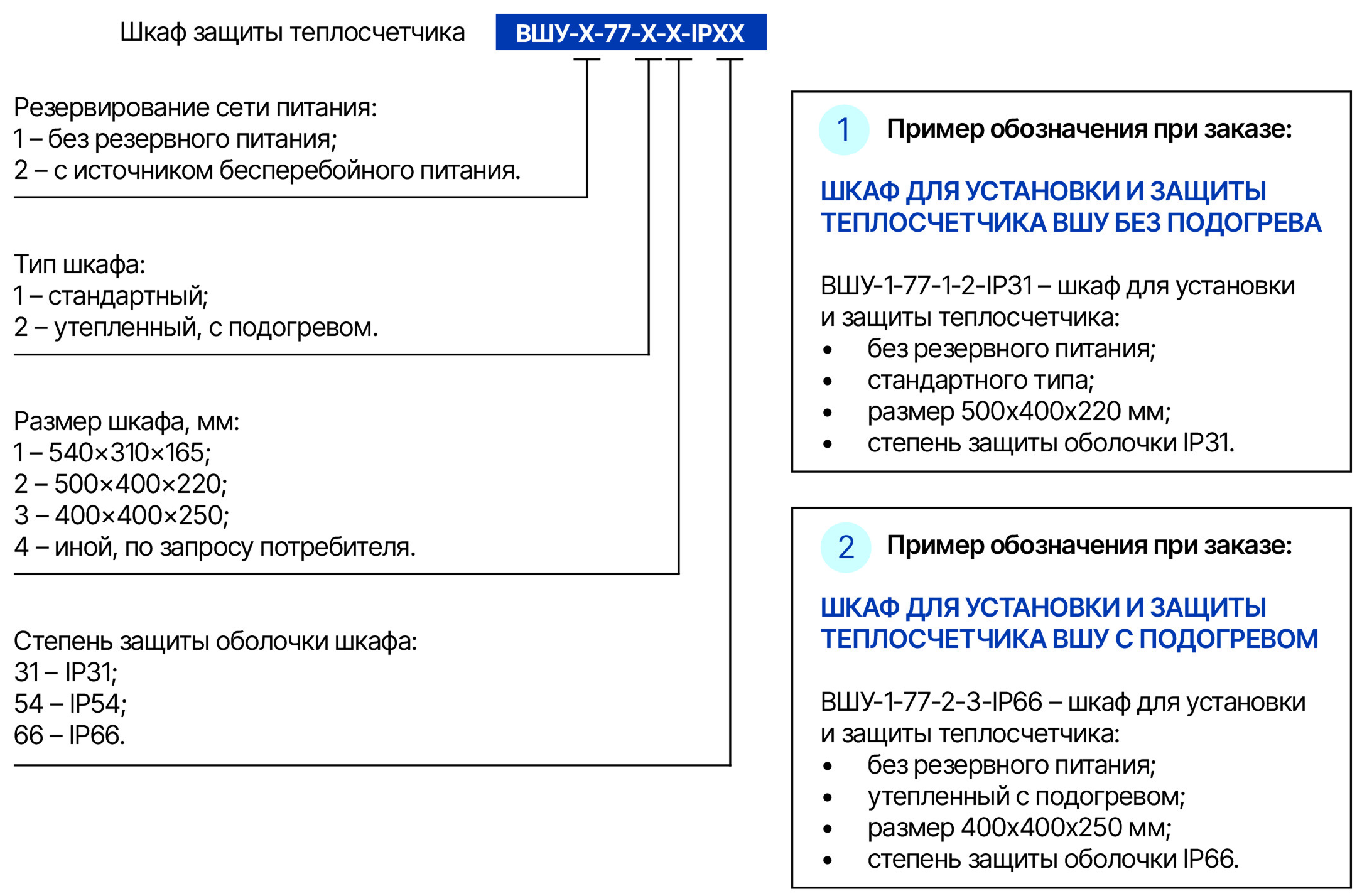

Обозначение при заказе

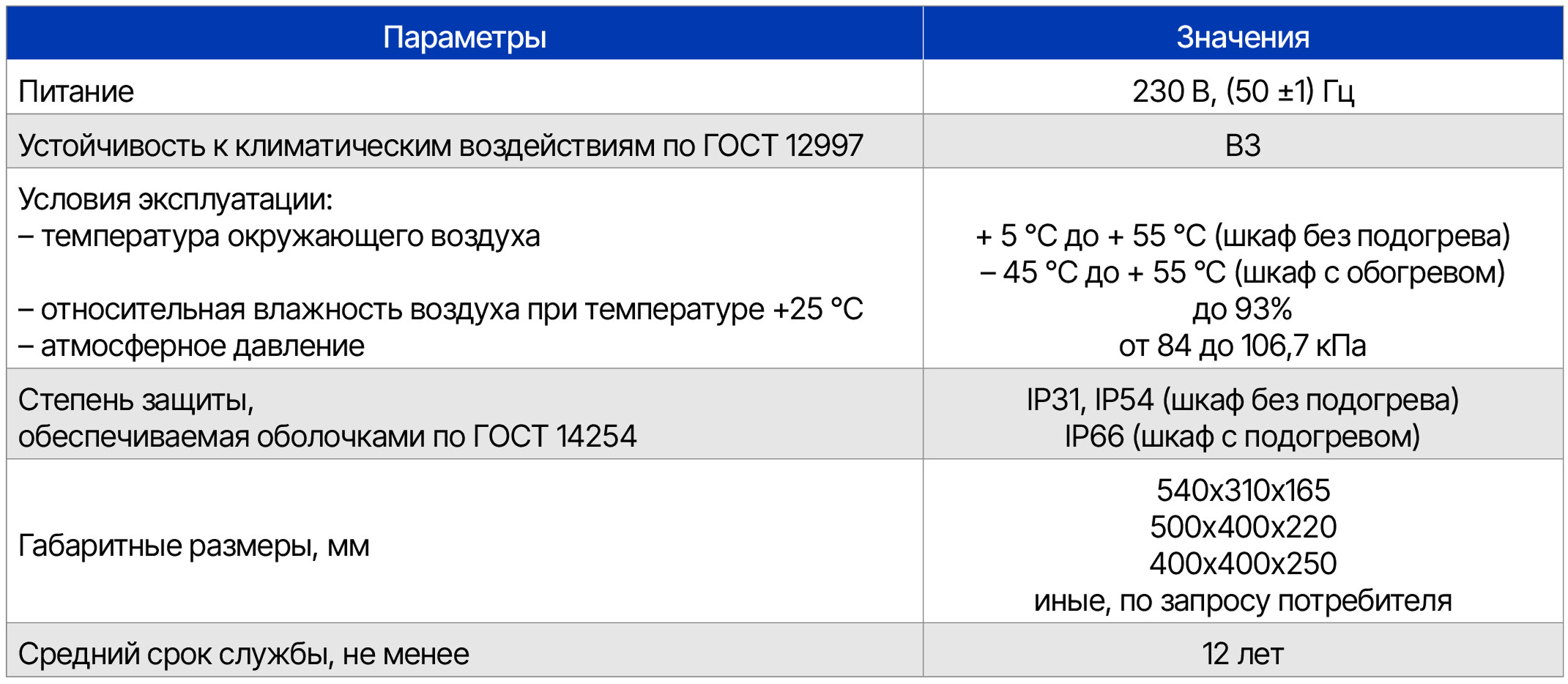

Технические характеристики
Электрические схемы подключения

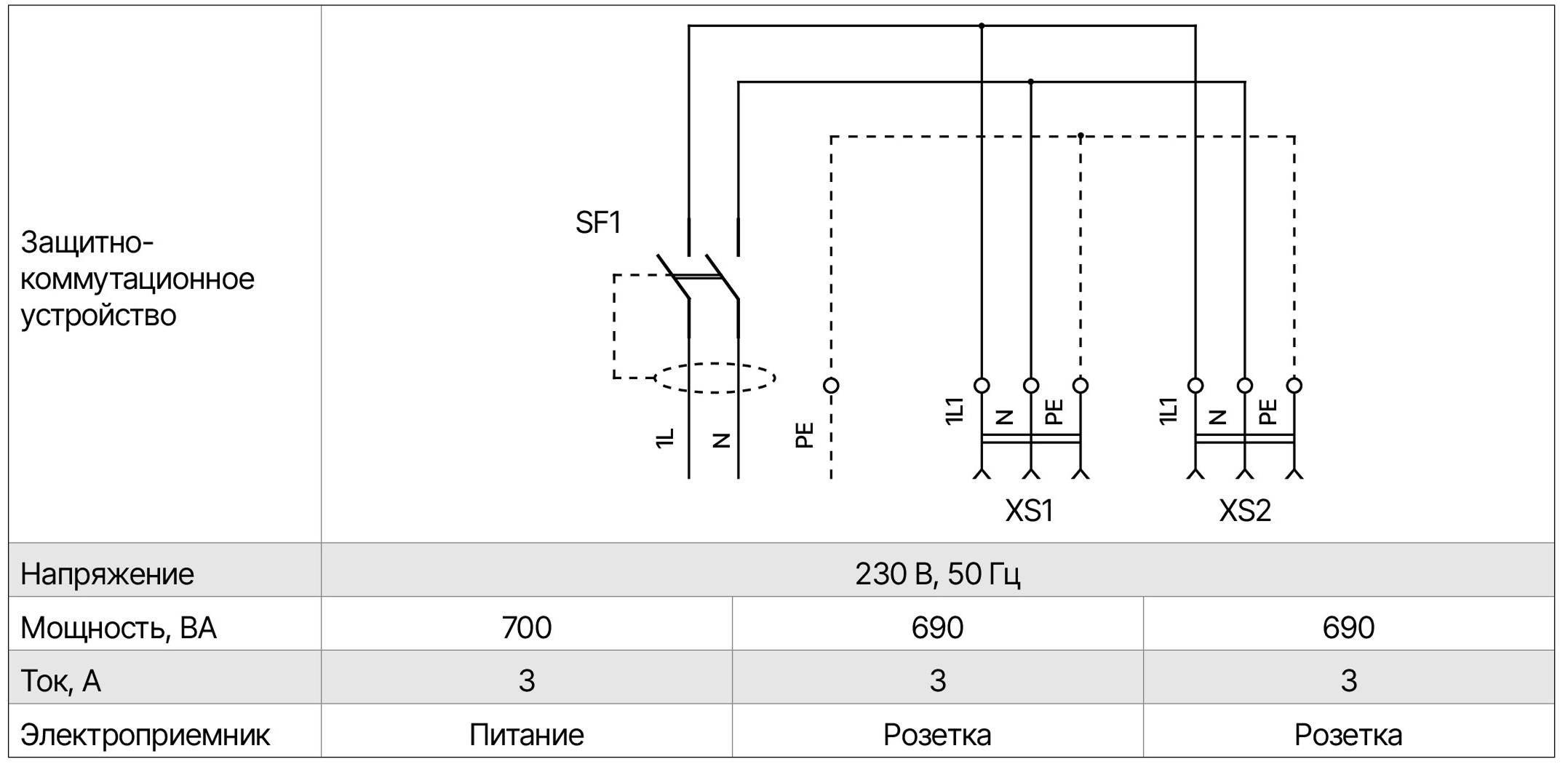

- Шкаф для установки и защиты теплосчетчика ВШУ без подогрева

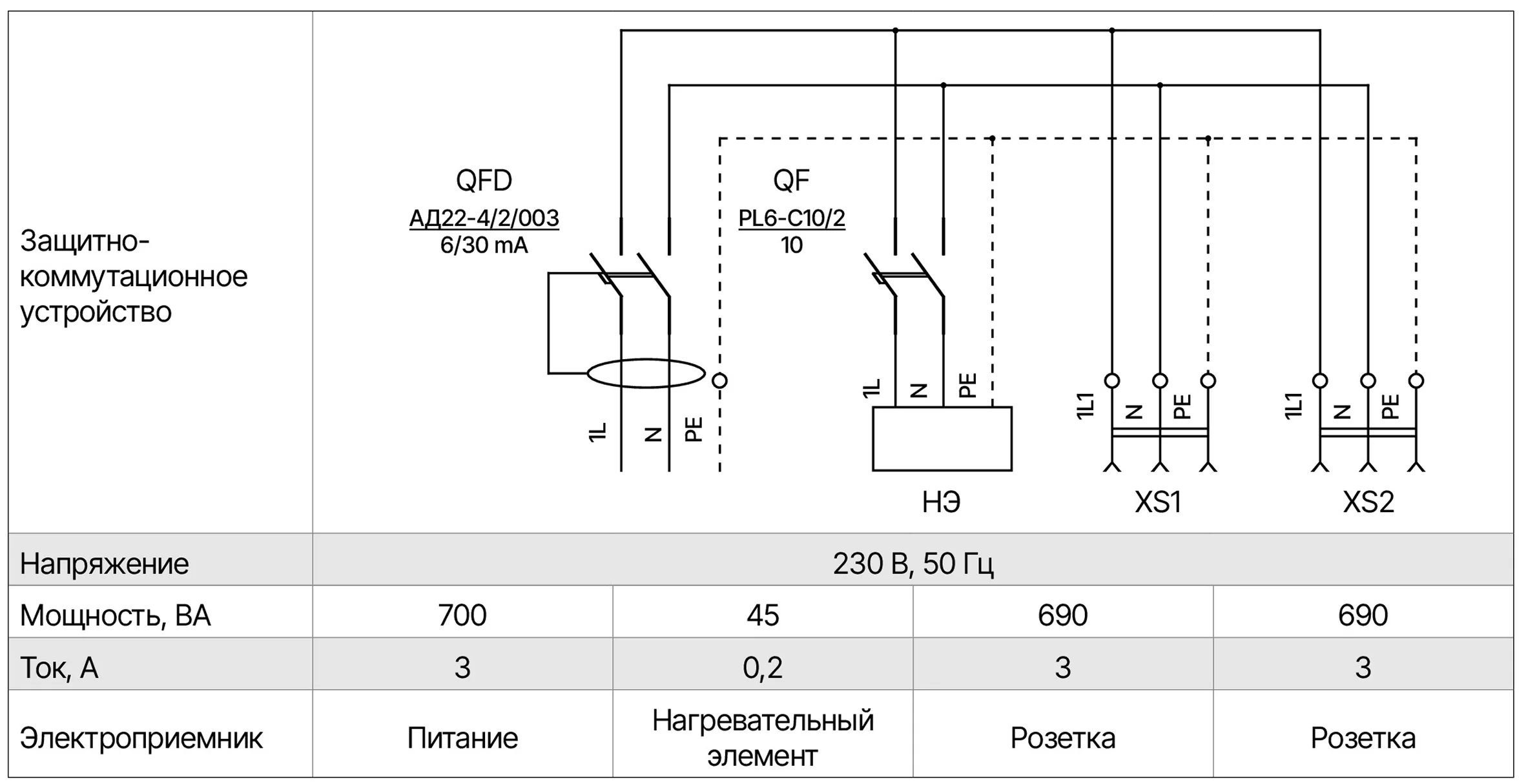

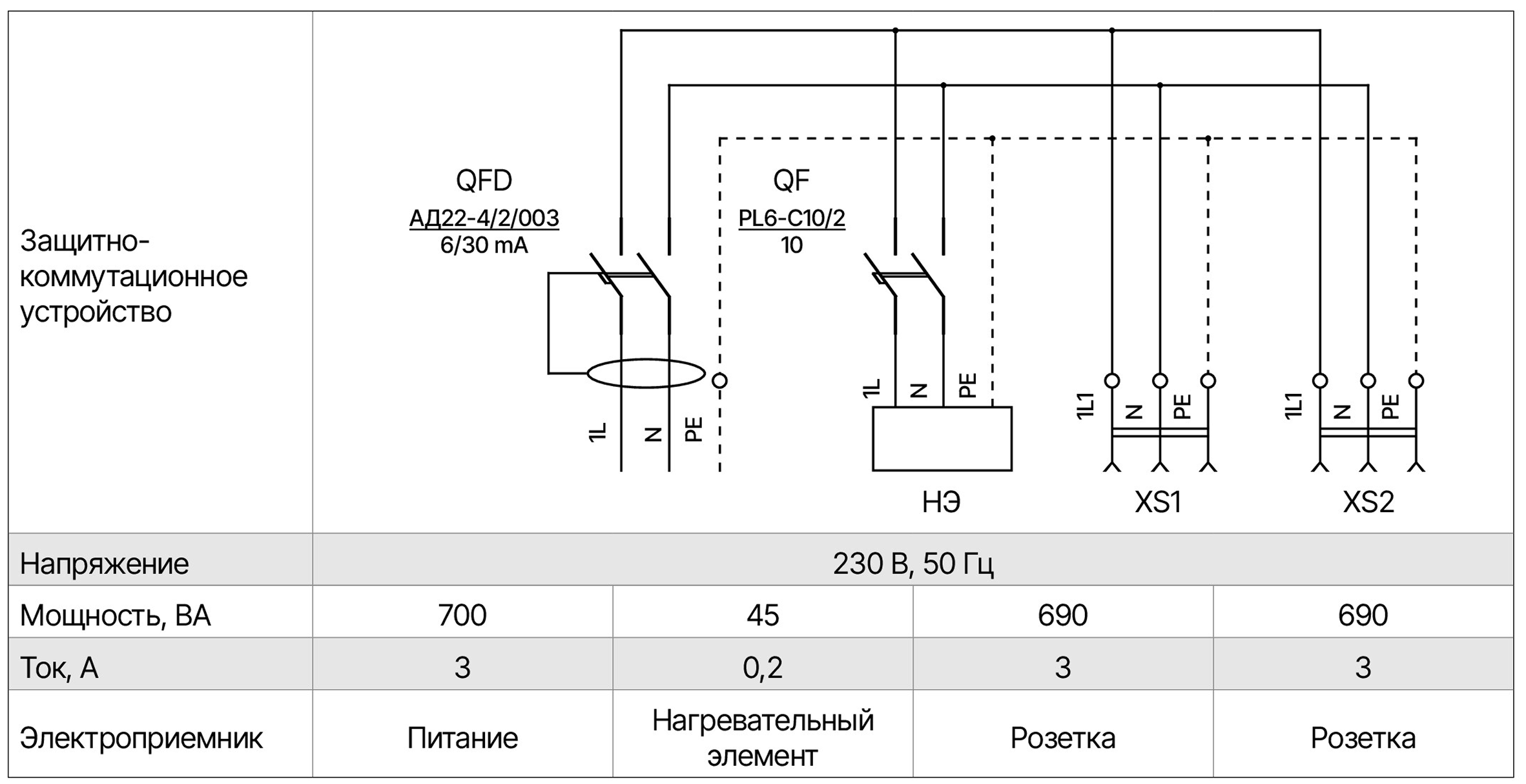

- Шкаф для установки и защиты теплосчетчика ВШУ с подогревом
и мы с вами свяжемся
Теплосчетчик – метрологический прибор. Его показания используются в коммерческих расчетах, и любое повреждение корпуса, попадание влаги или несанкционированный доступ могут стать основанием для оспаривания данных учёта. Когда прибор учёта стоит в сухом тёплом подвале – достаточно простого шкафчика. Но при наружной установке, на опоре или на фасаде здания в белорусском климате с морозами до −30°C, нужно другое решение. Шкаф теплосчётчика ВШУ от «ВОГЕЗЭНЕРГО» – это защитный корпус из стали 1,3 мм с полиуретановой теплоизоляцией, встроенным ТЭНом и термостатом, замком с ключом и степенью защиты до IP66. Прибор учёта внутри работает при любой погоде.
Назначение и применение шкафов теплосчетчика ВШУ
Шкаф теплосчетчика ВШУ предназначен для размещения и защиты вычислителя СКМ-2. Обеспечивает:
- механическую защиту приборов учёта от повреждений при монтаже, эксплуатации и обслуживании;
- климатическую защиту от воздействия осадков, пыли, температурных перепадов;
- защиту от несанкционированного доступа — замок с ключом, возможность пломбирования;
- поддержание рабочей температуры внутри корпуса при наружной установке.
Применяется на узлах учета тепла жилых домов, административных и промышленных зданий, в тепловых пунктах без отапливаемого помещения, при установке оборудования учета на фасадах зданий, технических площадках и опорах.
Виды, модификации и варианты исполнения ВШУ
По степени защиты и условиям эксплуатации выпускаются три основных исполнения:
- ВШУ IP31 – для установки в закрытых отапливаемых помещениях: подвалы, технические этажи, тепловые камеры. Защищает от случайного попадания предметов и вертикальных капель воды. Без теплоизоляции и обогрева.
- ВШУ IP54 – для установки в неотапливаемых помещениях и под навесом. Пылезащищённый, защищён от струй воды с любого направления. Рекомендуется для уличных ниш и полуоткрытых технических площадок.
- ВШУ IP66 – для наружной установки без укрытия. Герметичный корпус, теплоизоляция из пенополиуретана, встроенный ТЭН с термостатом для поддержания температуры внутри корпуса. Работает при температуре окружающей среды до −45°C. Предназначен для монтажа на фасадах зданий, технических опорах и столбах.
Технические характеристики, размеры и комплектация
| Параметр | ВШУ IP31 | ВШУ IP54 | ВШУ IP66 |
|---|---|---|---|
| Степень защиты | IP31 | IP54 | IP66 |
| Теплоизоляция | – | – | Пенополиуретан |
| Обогрев | – | – | ТЭН + термостат |
| Температура эксплуатации | +5…+40°C | −25…+50°C | −45…+50°C |
| Срок службы | 12 лет | 12 лет | 12 лет |
Общие характеристики всех исполнений:
| Параметр | Значение |
|---|---|
| Материал корпуса | Сталь 1,3 мм |
| Покрытие | Порошковая краска |
| Замок | С ключом, возможность пломбирования |
| Кабельные вводы | Есть |
| Розетка | 230 В (для подключения считывателя или ноутбука) |
| Дифавтомат | Есть в комплекте |
| Узел PE-N | Есть |
| IP-защита | По исполнению (IP31 / IP54 / IP66) |
Как выбрать шкаф ВШУ под теплосчётчик
Выбор определяется двумя параметрами:
- Условия установки. Отапливаемое помещение → IP31. Неотапливаемое помещение или навес → IP54. Улица без укрытия или северные условия → IP66 с обогревом.
- Состав оборудования. Внутренние размеры шкафа подбираются под вычислитель СКМ-2, клеммные блоки и защитную аппаратуру.
Шкафы ВШУ для теплосчётчиков изготавливаются под заказ в Минске. Купить шкаф теплосчётчика ВШУ или уточнить стоимость под конкретный комплект оборудования можно у производителя — «ВОГЕЗЭНЕРГО».
Остались вопросы? Звоните +375 (17) 27-27-111, +375 (29) 630-52-52 или пишите на почту vogez@vogez.by.
