Применение вычислителя тепловой энергии CКМ-2
В составе теплосчетчиков и счетчиков СКМ-2 в водяных системах теплоснабжения, узлах технического и коммерческого учета воды, и информационно-измерительных системах, предназначенных для контроля и учета потребления тепловой энергии и воды.
Работает в системах: диспетчеризации по проводным GSM каналам, а также с серийно выпускаемыми GSM/GPRS-модемами Siemens МС 35, Взлет, системой сбора информации Индел, концентратором данных EN Reader.
Характеристики вычислителя теплового счетчика CКМ-2
Вычислитель CКМ-2 имеет следующие функциональные возможности:
- 2-строчный алфавитно-цифровой ЖКИ с подсветкой;
- 2-х кнопочная клавиатура;
- Возможность организации ведения учета одновременно в двух независимых системах теплопотребления;
- Возможность выбора по желанию пользователя любого из десяти исполнений теплосчетчика и счетчика воды, которые позволяют организовать учет на любой системе теплоснабжения или теплопотребления;
- Три алгоритма вычисления тепловой энергии: стандартный, специальный, зима-лето;
- Давления и температуры могут измеряться непосредственно или вводиться программно по выбору пользователя;
- Ведение архива часового, суточного, месячного, нарастающим итогом, нештатных ситуаций;
- Отображение итоговых, текущих и архивных значений;
- Отображение и возможность изменения конфигурации теплосчетчика и счетчика воды;
- Выбор единиц измерения параметров теплоносителя по желанию пользователя;
- Регистрация нештатных ситуаций в работе системы теплопотребления и выходов параметров теплоносителя за установленные границы;
- Питание вычислителя обеспечивается от сети переменного тока 230 В;
- При отсутствии напряжения питания вычислитель обеспечивает регистрацию времени его отсутствия и хранение измеренных и накопленных значений в течении 10 лет;
- Вычислитель обеспечивает ведение календаря и учет текущего времени;
- Вычислитель учитывает время работы при включенном питании;
- Вычислитель учитывает общее время нормальной работы хотя бы одной системы;
- Вычислитель учитывает время нормальной работы отдельно 1-ой и 2-ой системы;
- Вычислитель учитывает время неисправности (ошибки измерения) каждого преобразователя расхода или температуры;
- Вычислитель учитывает время неисправности отдельно 1-ой и 2-ой системы;
- Вычислитель учитывает время выхода расхода, температуры и разности температур теплоносителя за предельные значения;
- Диапазон измерения температур, 0 … 150°С;
- Диапазон измерения разности температур, 3 … 150°С;
- Программируемый вес входного импульса расходомера;
- Программируемый входной фильтр расходомера;
- Программируемый верхний предел измерения давления;
- Пропорциональные давлению токовые входные сигналы 0-5 мА, 0-20 мА, 4-20 мА;
- Возможность передачи информации через интерфейсы RS-232, RS-485, M-bus, Ethernet, ИК порт;
- Возможность объединения теплосчетчиков и счетчиков воды в единую сеть на базе интерфейса RS-485, M-bus, Ethernet.
- Поддержка протоколов M-bus, Modbus.
Регистрация и хранение результатов измерений на ЖКИ вычислителя выводятся:
- итоговые значения параметров теплоносителя;
- текущие значения параметров теплоносителя;
- архивные данные;
- информация о настройках теплосчетчика и счетчика воды.
Архив рассчитан на следующие периоды:
- до 100 суток — для хранения среднечасовых значений;
- до 34 месяцев — для хранения среднесуточных значений;
- до 20 лет — для хранения среднемесячных значений.
Технические характеристики вычислителя СКМ-2
Метрологические характеристики вычислителя тепловой энергии
| Измеряемая величина | Пределы погрешности | Примечание |
| Количество теплоты, КДж (Гкал, МВт·ч) | δс = ±(0,5 + ∆Θmin/∆Θ), % | По СТБ ЕН 1434 |
| Температура, ˚С | Δt = ±0,3ºС | По СТБ ЕН 1434 |
| Давление, кПа | gP= ±0,5 % | По СТБ ЕН 1434 |
| Время, ч | ± 0,01 % | По СТБ ЕН 1434 |
Измеряемые и вычисляемые параметры вычислителя СКМ-2
| Условное обозначение |
Наименование |
Разрядность, единицы измерения, пределы измерения |
Хранение данных в архиве |
|
ИТОГОВЫЕ ЗНАЧЕНИЯ |
|||
|
Q1 |
Тепловая энергия в системе 1 | 10 знаков, МВт·ч (Гкал, КДж) |
Абсолютные и |
|
Q2 |
Тепловая энергия в системе 2 | ||
|
V1(M1) |
Объем (масса)* воды в трубопроводе1 | 11 знаков, м³(т) |
|
|
V2 (M2) |
Объем (масса)* воды в трубопроводе2 | ||
|
-V2 (-M2) |
Объем (масса)* воды обратного направления в трубопроводе 2 (летний режим) |
||
|
V1-V2 |
Разность масс воды 1-го и 2-го трубопроводов* | 11 знаков, м³(т) |
Абсолютные и |
|
V3 (M3) |
Объем (масса)* воды в трубопроводе 3 | ||
|
V4 (M4) |
Объем (масса)* воды в трубопроводе 4 | ||
|
V3-V4 |
Разность масс воды 3-го и 4-го трубопроводов | ||
|
V5 |
Объем воды в трубопроводе 5 | 11 знаков, м³ | |
| Время работы, суммарное |
10 знаков, ч |
Абсолютные и накопленные значения величин за часы, месяцы, сутки |
|
| Время нормальной работы суммарное | |||
| Время нормальной работы 1-й системы | |||
| Время нормальной работы 2-й системы | |||
| Ошибки измерения, общие | 2 знака | ||
| Ошибки измерения расхода | 5 знаков | ||
| Ошибки измерения температуры | 5 знаков | ||
Текущие значения
| P | Тепловая мощность(сумма Р1+Р2) | 8 знаков, кВт |
Мгновенные значения величин за часы, сутки, месяцы |
| P1 | Тепловая мощность в системе 1 | ||
| P2 | Тепловая мощность в системе 2 | ||
| P3 | Тепловая мощность в системе 1, израсходованная для отопления |
||
| q1 | Расход воды в трубопроводе 1 | 9 знаков, м³/ч (т/ч) |
|
| q2 | Расход воды в трубопроводе 2 | ||
| q3 | Расход воды в трубопроводе 3 | ||
| q4 | Расход воды в трубопроводе 4 | ||
| q5 | Расход воды в трубопроводе 5 | ||
| t1 | Температура в трубопроводе 1 | (0-150,00)oC |
Мгновенные и усредненные |
| t2 | Температура в трубопроводе 2 | ||
| t1-t2 | Разность температур t1-t2 | (3-150,00)oC | |
| t3 | Температура в трубопроводе 3 | (0-150,00)oC | |
| t4 | Температура в трубопроводе 4 | ||
| t3-t4 | Разность температур t3-t4 | (3-150,00)oC | |
| t5 | Температура воды в трубопроводе 5 | (0-150,00)oC | |
| p1 | Давление воды в трубопроводе 1 | (0-6500,0) кПa | |
| p2 | Давление воды в трубопроводе 2 | ||
| p3 | Давление воды в трубопроводе 3 | ||
| p4 | Давление воды в трубопроводе 4 | ||
| p5 | Давление воды в трубопроводе 5 |
Габаритные и установочные размеры вычислителя СКМ-2

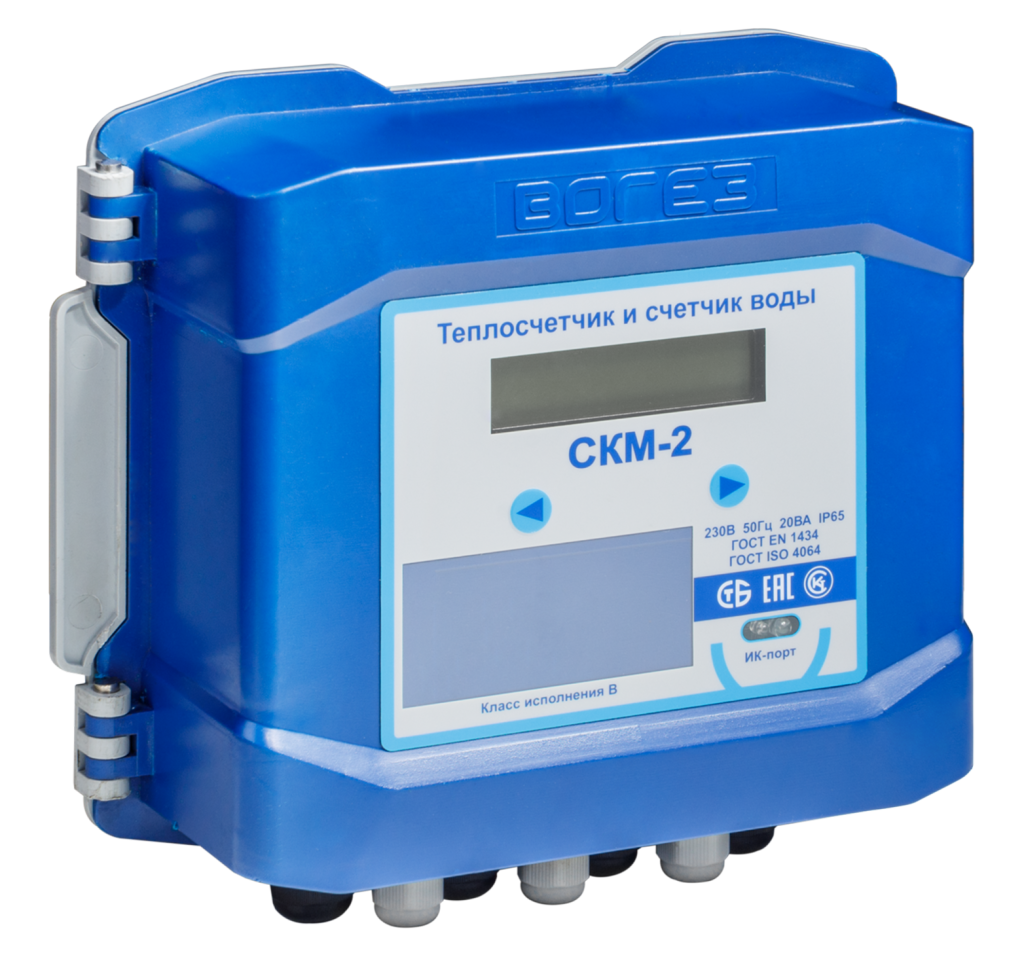

— многоканальный вычислитель
корпус Bopla корпус Sanhe
— двухканальный вычислитель
и мы с вами свяжемся
Учёт тепловой энергии в системах теплоснабжения – это не просто расходомер на трубе. Нужно измерить расход в подаче и обратке, вычесть разности температур, пересчитать объемный расход в массовый с поправкой на плотность, учесть давление, посчитать мощность и накопить итоговые значения в архиве. Вычислитель СКМ-2 берёт на себя все эти вычисления: принимает сигналы с расходомеров, термопреобразователей и датчиков давления, вычисляет тепловую энергию и все производные параметры, хранит архив до 20 лет и передаёт данные в системы диспетчеризации по пяти интерфейсам. Производство – «ВОГЕЗЭНЕРГО», Беларусь, прибор внесён в государственные реестры средств измерений.
Назначение и область применения вычислителя СКМ-2
Вычислитель тепловой энергии СКМ-2 предназначен для коммерческого и технического учёта тепловой энергии и объёма теплоносителя в системах водяного теплоснабжения и водоснабжения. Один прибор одновременно ведёт учёт в двух независимых системах – Система 1 и Система 2, что позволяет охватить несколько контуров одним тепловычислителем.
Применяется в ИТП и ЦТП жилых и административных зданий, на теплоисточниках и в тепловых сетях, в системах отопления, ГВС, ХВС и вентиляции. Подходит для промышленных и общественных объектов с несколькими тепловыми контурами.
Конструктивные исполнения и совместимость с расходомерами
Вычислитель СКМ-2 выпускается в многоканальном и двухканальном исполнениях. Работает в составе теплосчётчиков с расходомерами двух типов:
- Электромагнитные расходомеры – ВИРС-М, ЭСДМ и аналоги. Для электропроводящих жидкостей: вода, растворы гликолей.
- Ультразвуковые расходомеры – ВИРС-У, ЭСДУ и аналоги. Для акустически прозрачных жидкостей независимо от электропроводности.
Диапазон условных диаметров Ду присоединяемых расходомеров: от 15 до 300 мм. Термопреобразователи: Pt100 или Pt500 – до 6 датчиков в комплекте. Датчики давления – до 6 штук.
Технические характеристики вычислителя СКМ-2
| Параметр | Значение |
|---|---|
| Диапазон температур теплоносителя | 0°C — 150°C |
| Давление | 0–6500 кПа |
| Погрешность измерения температуры | ±0,1°C |
| Погрешность измерения расхода и давления | ±0,5% |
| Напряжение питания | 230 В переменного тока |
| Степень защиты | IP65 |
| Термопреобразователи | Pt100 / Pt500 |
| Расходомеры | Электромагнитные / ультразвуковые |
| Диапазон Ду расходомеров | 15–300 мм |
| Хранение данных при отключении питания | до 10 лет |
| Межповерочный интервал | 24–48 месяцев |
| Гарантия | 24 месяца |
Функциональные возможности и архив данных
Вычислитель СКМ-2 измеряет и регистрирует в режиме реального времени:
- тепловую мощность и суммарную тепловую энергию по каждому контуру;
- объёмный и массовый расход теплоносителя;
- температуру в подающем и обратном трубопроводах;
- разность температур;
- давление;
- время наработки и время нештатных ситуаций.
Все параметры выводятся на ЖКИ-дисплей. Архив данных хранит:
- до 100 суток среднечасовых значений;
- до 34 месяцев среднесуточных значений;
- до 20 лет среднемесячных значений.
При кратковременном отключении питания прибор фиксирует время простоя и сохраняет все накопленные данные. Информация в памяти хранится до 10 лет без питания.
Интерфейсы и диспетчеризация
Тепловычислитель СКМ-2 поддерживает пять каналов связи для передачи данных в системы диспетчеризации и АСКУЭ:
- RS-232 – для подключения к ПК напрямую;
- RS-485 с протоколом Modbus RTU – для интеграции в системы автоматизации;
- M-Bus – стандарт для дистанционного считывания данных счётчиков;
- ИК-порт – локальный считыватель без кабельного подключения;
- Ethernet – для передачи данных по сети TCP/IP;
- NB-IoT – опционально, для передачи показаний по сети IoT без прокладки кабелей.
Наличие нескольких интерфейсов позволяет интегрировать вычислитель в любую существующую систему коммерческого учёта тепла — от простого считывания с ноутбука до автоматической передачи данных в АИИС теплоснабжающей организации.
Комплект поставки
Стандартный комплект теплосчётчика на базе СКМ-2 включает:
- вычислитель СКМ-2;
- до 5 преобразователей расхода (ВИРС-М или ВИРС-У);
- до 6 термопреобразователей сопротивления Pt100 / Pt500;
- до 6 преобразователей давления;
- паспорт и руководство по эксплуатации.
Конкретная комплектация определяется схемой узла учёта и числом контуров теплоснабжения.
Поверка, гарантия и документы
СКМ-2 внесён в государственные реестры средств измерений. Межповерочный интервал – 24–48 месяцев в зависимости от конфигурации. Гарантия производителя – 24 месяца с даты ввода в эксплуатацию. Поставляется с паспортом, руководством по эксплуатации и свидетельством об утверждении типа СИ.
