Теплосчетчики ультразвуковые СКМ-2К "компактный"
Назначение: для измерения и коммерческого учета:
- тепловой энергии в системах теплоснабжения
- объема, массы, объемного расхода, температуры, разности температур теплоносителя
Область применения:
- тепловые пункты
- объекты теплопотребления (здания) коммунального и бытового назначения (в т.ч. квартирный учет)
- технологические системы учета и контроля
- информационные сети сбора данных

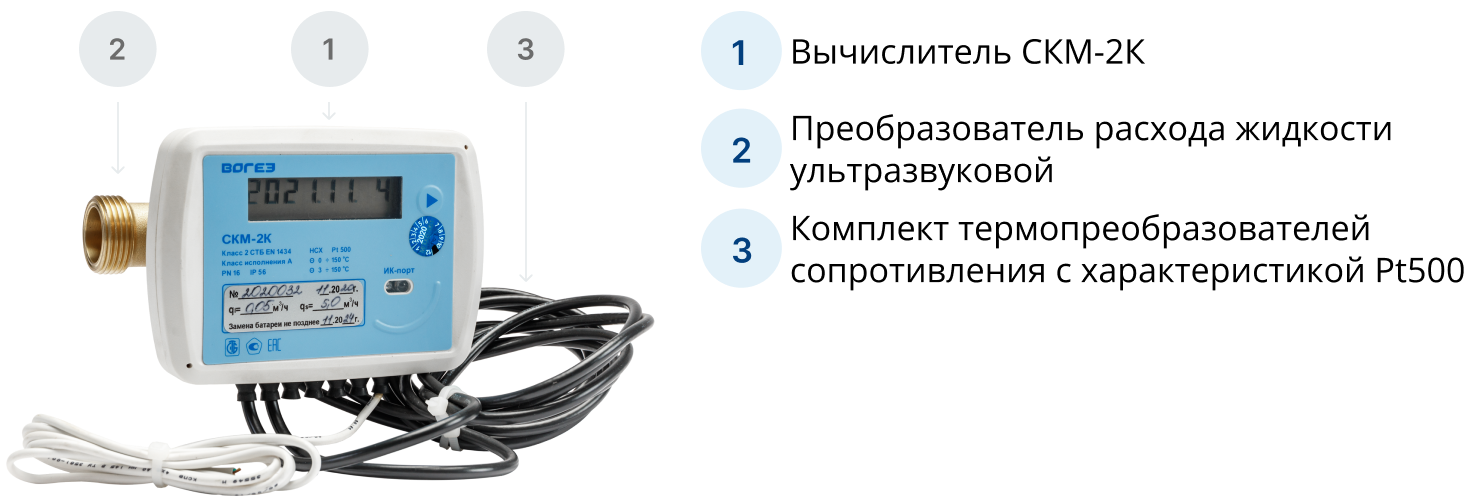

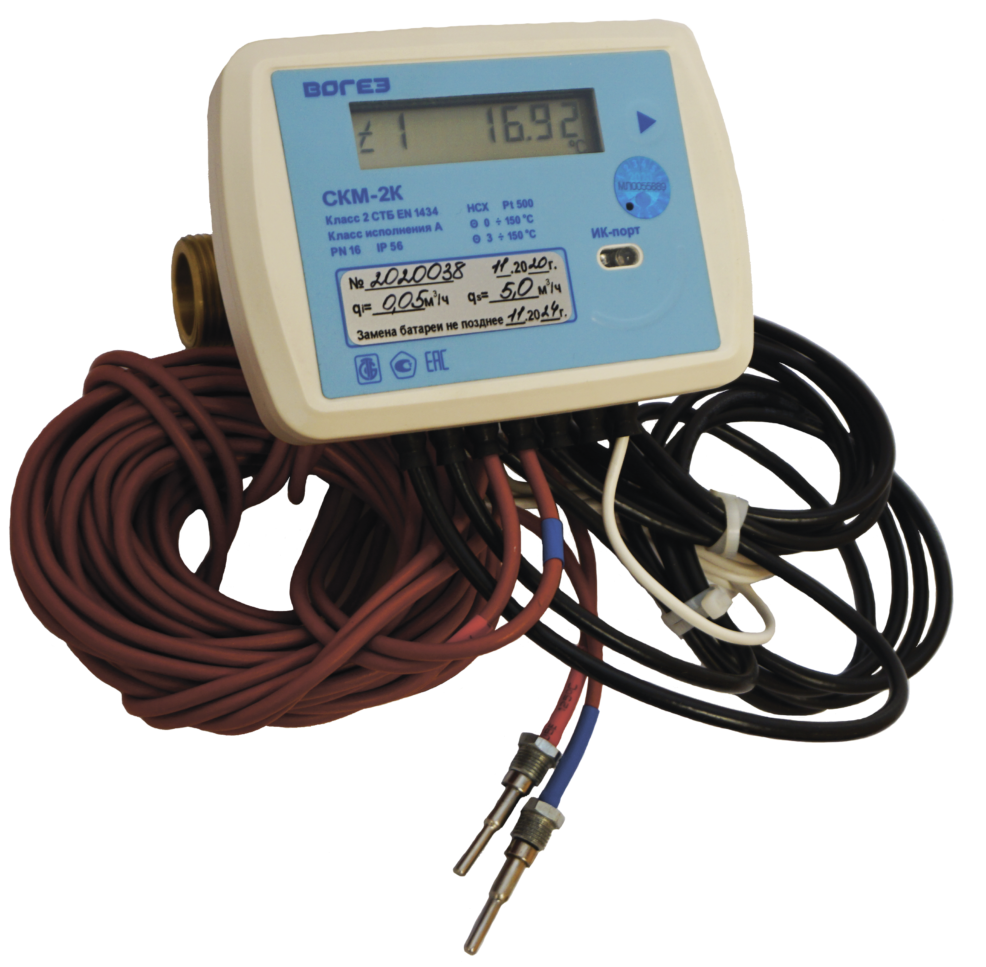

Состав теплосчетчика СКМ-2К
Функциональные возможности
- измерение и индикация параметров теплоносителя:
— объем (V, м3) и объемный расход (м3/ч)
— масса (т) и массовый расход (т/ч)
— температуры (t, °С) в подающем и обратном трубопроводе
— разность температур (∆t, °С) в подающем и обратном трубопроводе - вычисление и индикация тепловой энергии:
— полная тепловая энергия, Q, ГДж
— полная тепловая мощность, P, кВт - учет и индикация времени работы:
— общее время работы, ч
— время нормальной работы, ч - формирование и хранение архива параметров работы и результатов измерений:
— суточный, 180 суток
— часовой, 60 суток - в архиве сохраняются следующие данные:
— накопленная за период тепловая энергия в GJ (Gсal)
— накопленный за соответствующий период объем (V), м3
— общее время работы прибора нарастающим итогом, ч
— время нормальной работы прибора нарастающим итогом, ч
— средневзвешенное значение температуры теплоносителя прямого потока за соответствующий период, °С
— средневзвешенное значение температуры теплоносителя обратного потока за соответствующий период, °С
— ошибки канала измерения расхода за соответствующий период
— ошибки канала температуры за соответствующий период
— ошибки контроля уровня напряжения батареи

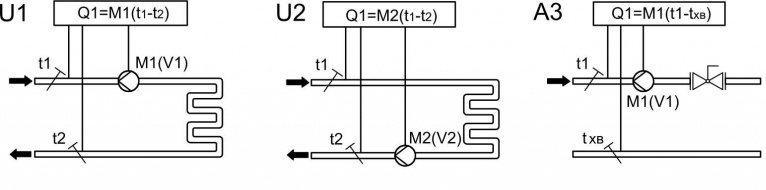

Исполнения и назначение с формулами расчета тепловой энергии и массы
Регистрация
- Республика Беларусь — № 03 10 5426 19
- Российская Федерация — № 61926-22

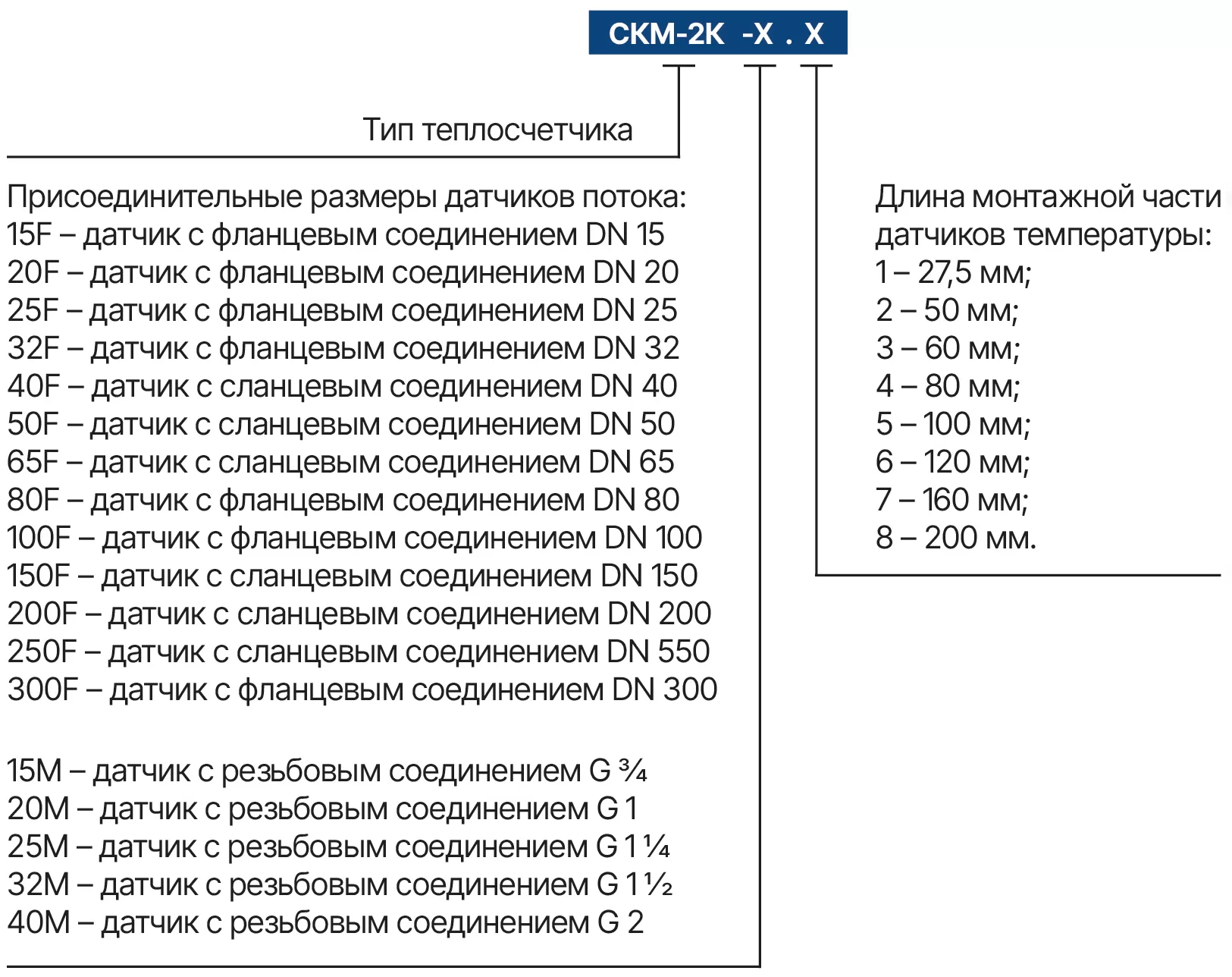

Обозначение при заказе

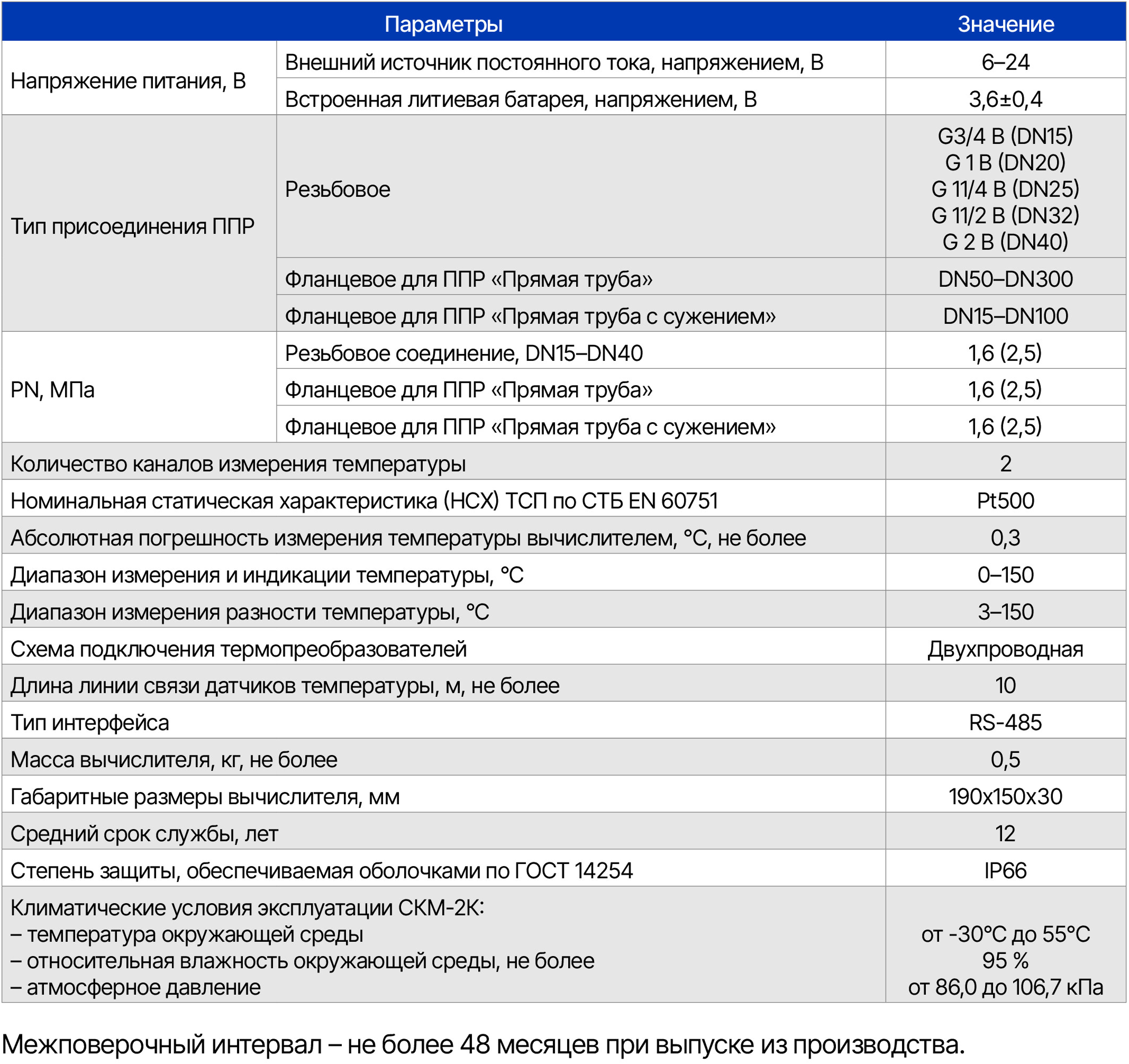

Технические характеристики

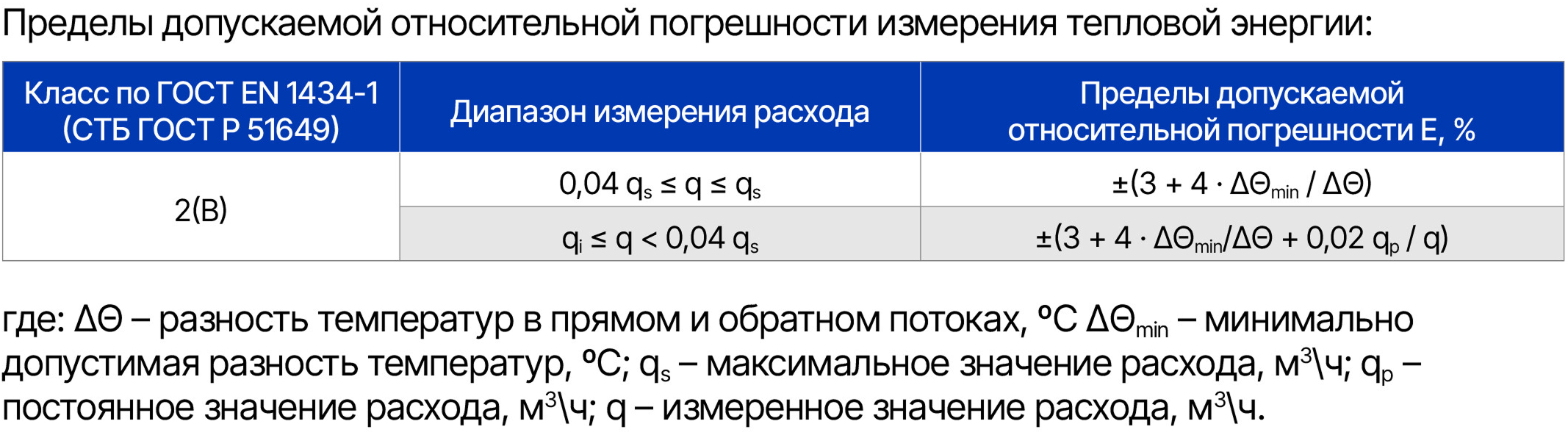

Вычисление тепловой энергии

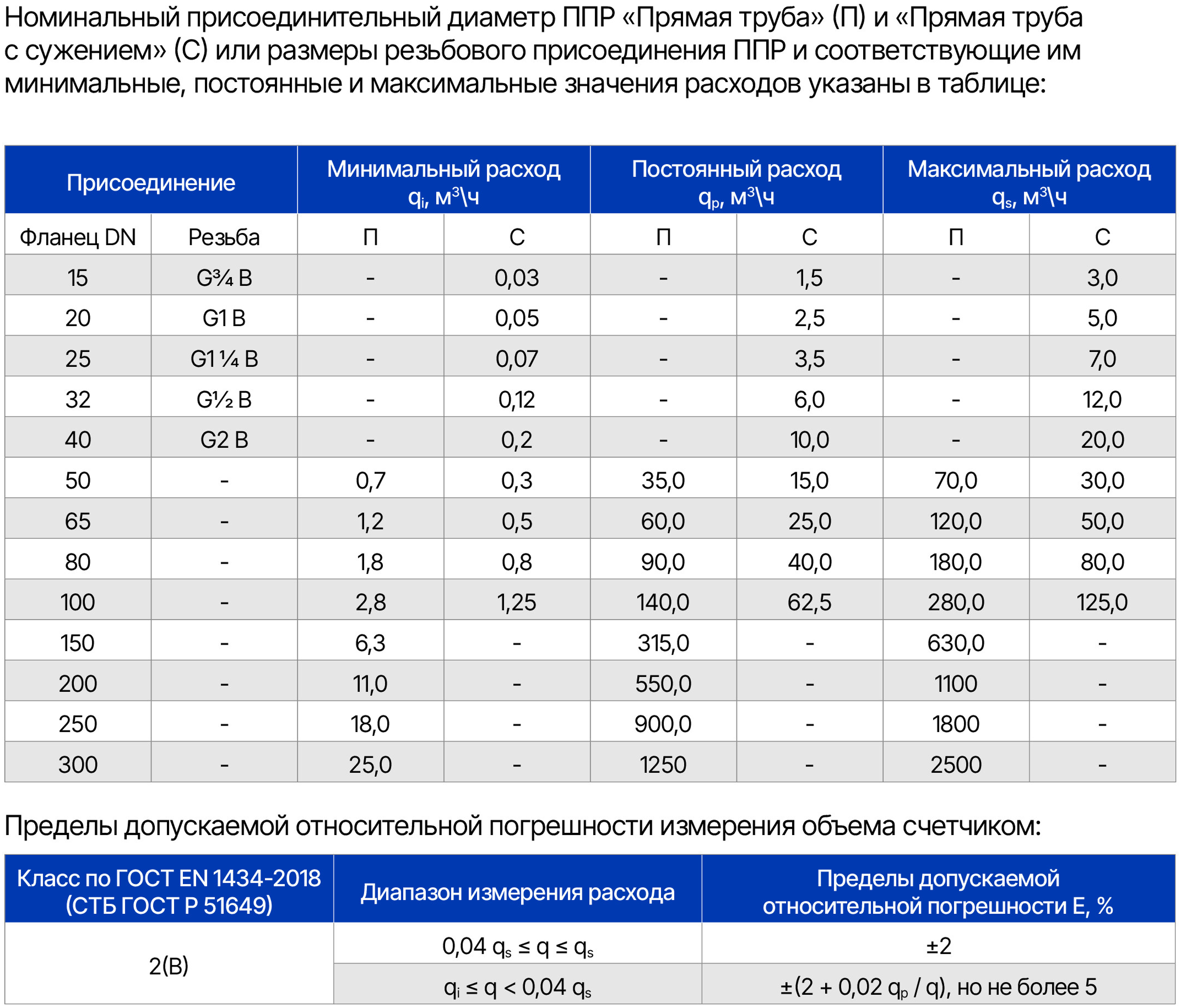

Измерение расхода

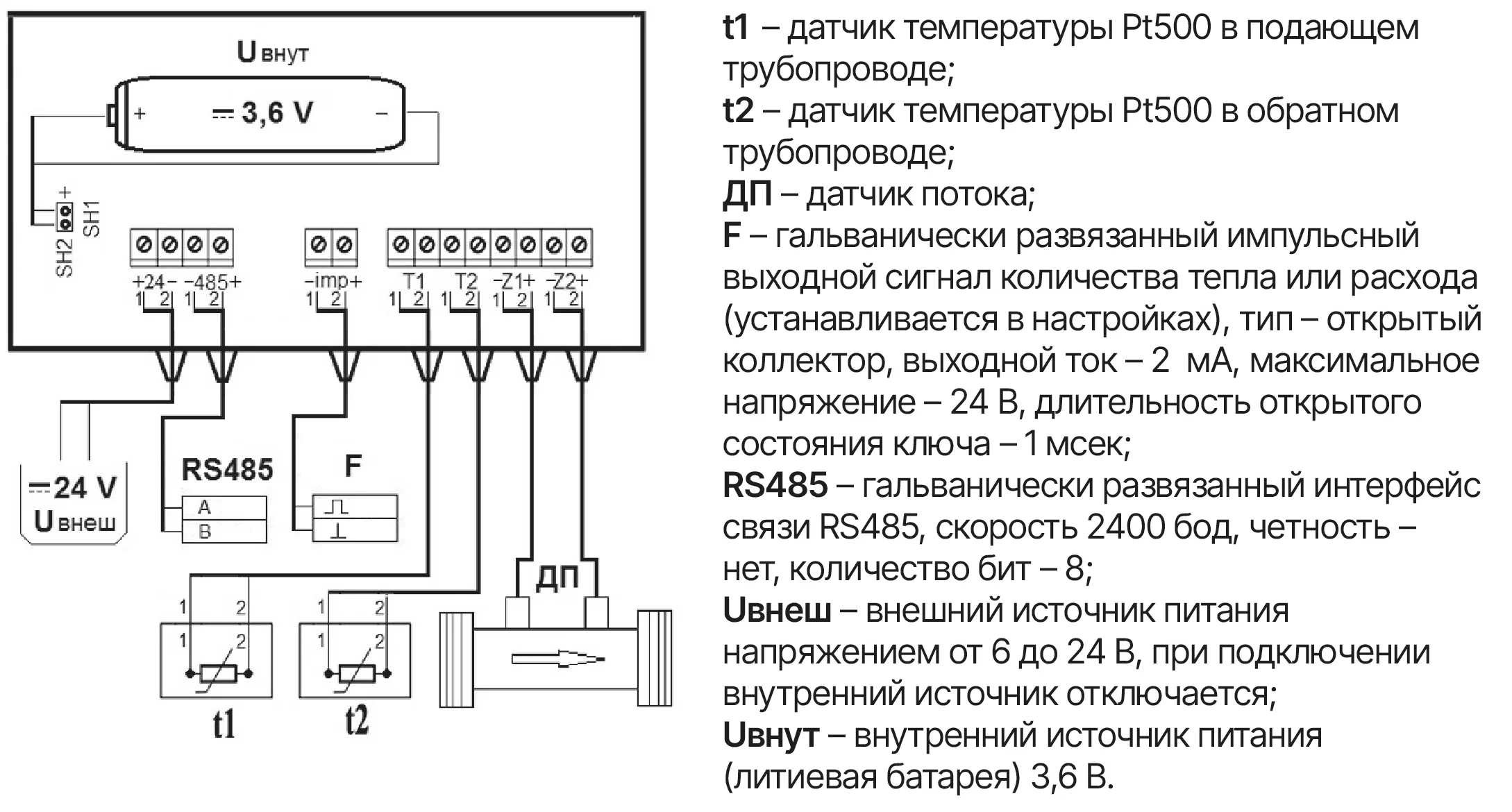

Электрическая схема подключений
и мы с вами свяжемся
Большой теплосчётчик с отдельным вычислителем, расходомером и набором датчиков – правильное решение для ИТП жилого дома. Для квартиры или небольшого помещения это избыточно: слишком громоздко, дорого и требует постоянного подключения к сети. Теплосчётчик СКМ-2К «Компактный» от «ВОГЕЗЭНЕРГО» – это монолитный прибор: ультразвуковой преобразователь расхода и вычислитель в одном корпусе, питание от встроенной литиевой батареи. Устанавливается в тепловых пунктах, объектах коммунального и бытового назначения, технологические системы учета и контроля и информационные сети сбора данных.
Назначение и применение ультразвукового теплосчетчика СКМ-2К «Компактный»
Теплосчётчик СКМ-2К предназначен для коммерческого учета потребленной тепловой энергии в закрытых системах отопления. Прибор измеряет тепловую энергию, передаваемую теплоносителем в системе отопления: по разности температур подачи и обратки и объёмному расходу через сечение преобразователя. Всё происходит внутри одного моноблочного корпуса без дополнительных кабелей между блоками.

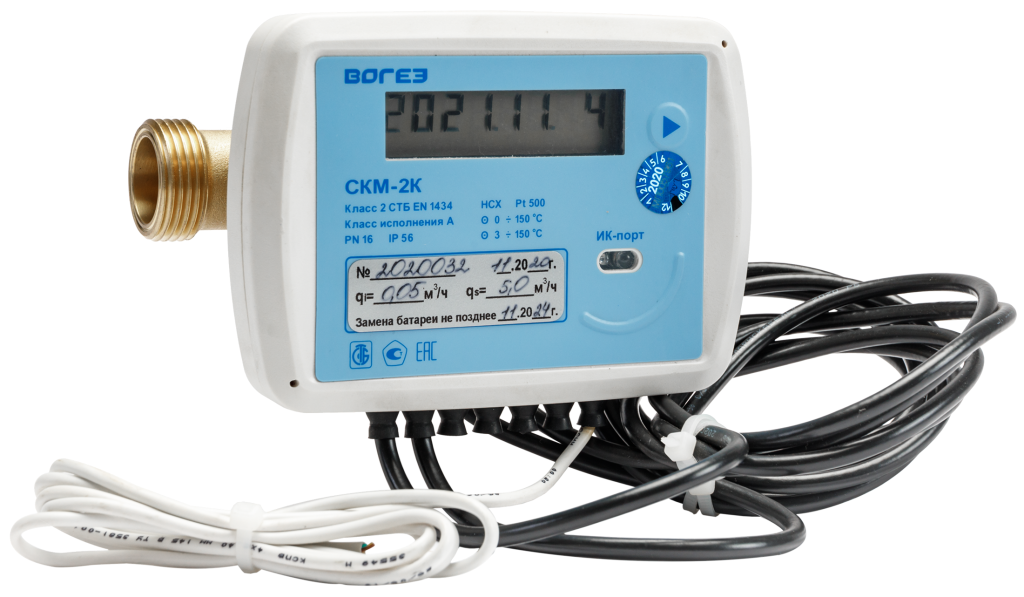

Устройство, принцип работы и модификации СКМ-2К
Принцип измерения расхода – времяимпульсный ультразвуковой метод: ультразвуковой сигнал распространяется быстрее по потоку, чем против него, разница во времени пропорциональна скорости жидкости. Нет подвижных частей – нечему изнашиваться.
Конструкция – моноблочная. Ультразвуковой преобразователь расхода и вычислитель составляют одно изделие. Термопреобразователи сопротивления Pt500 подключаются к корпусу – один на подающем, один на обратном трубопроводе.
Питание – встроенная литиевая батарея. Ресурс батареи – не менее 6 лет непрерывной работы. Отдельное подключение к электросети не нужно.
Диаметры условного прохода: DN 15-300 .
Модификации по типу монтажа:
- вертикальный или горизонтальный трубопровод — у СКМ-2К нет ограничений по пространственному положению, что важно при стесненном монтаже в квартирном узле учёта.
Технические характеристики и функциональные возможности
| Параметр | Значение |
|---|---|
| Метод измерения расхода | Ультразвуковой |
| Диаметры DN | 15, 20, 25, 32, 40,50, 65, 80, 100, 150, 200, 250,300 мм |
| Диапазон температур теплоносителя | 0–150°C |
| Погрешность | Класс 2 по ГОСТ EN 1434-1 |
| Термопреобразователи | Pt500 |
| Питание | Встроенная литиевая батарея |
| Ресурс батареи | не менее 6 лет |
| Межповерочный интервал | 4 года |
| Интерфейсы | RS-485 |
| Архив данных | — 180 суток для хранения суточных значений; — 60 суток для хранения часовых значени |
| Срок службы | не менее 12 лет |
| Гарантия | Гарантийный срок эксплуатации счетчика – 48 месяцев с даты отгрузки потребителю, но не более 50 месяцев с даты выпуска. 12.3 Гарантийный срок хранения – 18 месяцев. |
Питание, передача данных, комплектация и документация
Автономная работа. Батарея обеспечивает непрерывную работу прибора без подключения к электросети. При разряде прибор сохраняет накопленные данные в энергонезависимой памяти.
Архив данных хранит почасовые и суточные значения тепловой энергии, расхода, температур и разности температур — основа для расчётов с теплоснабжающей организацией и разрешения спорных ситуаций.
В суточных и часовых архивах хранятся следующие данные:
- накопленная за период тепловая энергия в GJ (Gсal);
- накопленный за соответствующий период объем в м3 ;
- общее время работы прибора нарастающим итогом, ч;
- время нормальной работы прибора нарастающим итогом, ч;
- средневзвешенное значение температуры теплоносителя прямого потока за соответствующий период, °С;
- средневзвешенное значение температуры теплоносителя обратного потока за соответствующий период, °С;
- ошибки канала измерения расхода за соответствующий период;
- ошибки канала температуры за соответствующий период;
- ошибки контроля уровня напряжения батареи.
Передача данных:
- RS-485 – для объединения нескольких приборов в локальную сеть учёта
Теплосчётчик СКМ-2К внесен в государственные реестры средств измерений Беларуси, России и Казахстана. Комплект поставки включает: теплосчётчик в сборе с термопреобразователями, паспорт, руководство по эксплуатации, монтажный комплект (прокладки, гайки штуцера с накидными гайками (для муфтового варианта)), кран шаровый под установку ТСП под 15М и 20М для фланцевого варианта, свидетельство о первичной поверке.
Цена и заказ теплосчетчика СКМ-2К с доставкой
Ультразвуковые теплосчётчики СКМ-2К всех диаметров изготавливаются под заказ.
Купить теплосчётчик СКМ-2К или узнать стоимость с доставкой можно напрямую у производителя – «ВОГЕЗЭНЕРГО», Минск.
Остались вопросы? Звоните +375 (17) 27-27-111 или +375 (29) 630-52-52.
