Теплосчетчики CКМ-2

Назначение: для измерения и коммерческого учета:

тепловой энергии и теплоносителя в системах жидкостного теплоснабжения, холодоснабжения, кондиционирования, параметров теплоносителя
объемного и массового расхода холодной и горячей, в том числе питьевой воды, различных теплоносителей, технической воды, сточных вод

Область применения

теплоисточники, ИТП и ЦТП объектов теплопотребления
системы охлаждения, кондиционирования (чиллеры)
узлы технического и коммерческого учета воды, жидкостей в производственных технологических линиях

Передача данных

Теплосчетчики и счетчики воды СКМ-2 могут работать в системах диспетчеризации по проводным, оптическим, Ethernet, GSM/GPRS каналам.

Теплосчетчик может работать:
• с серийно выпускаемыми GSM/GPRS/ LTE, NB – IoT модемами
• системой сбора информации Индел, другими системами диспетчеризации, поддерживающими протоколы передачи данных M-Bus, ModBus RTU.

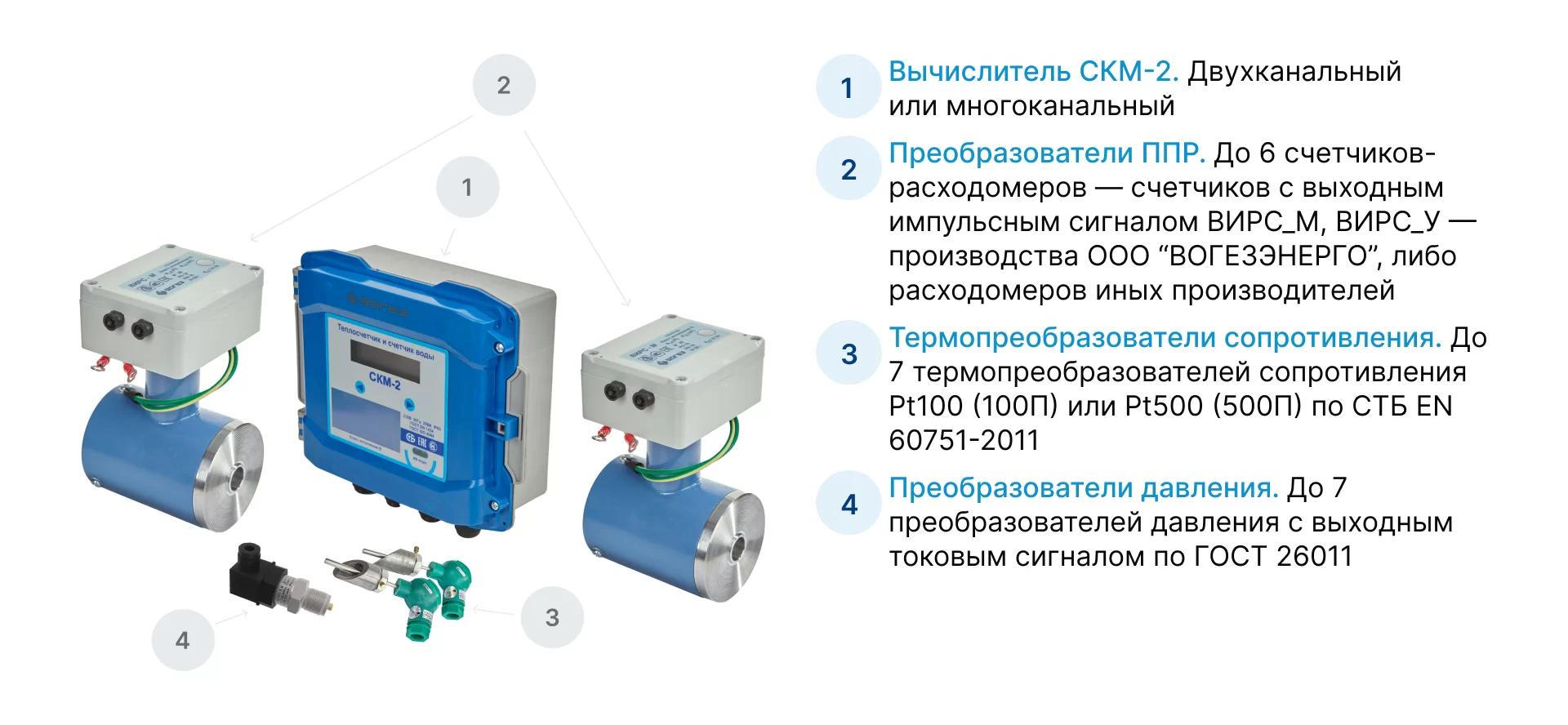

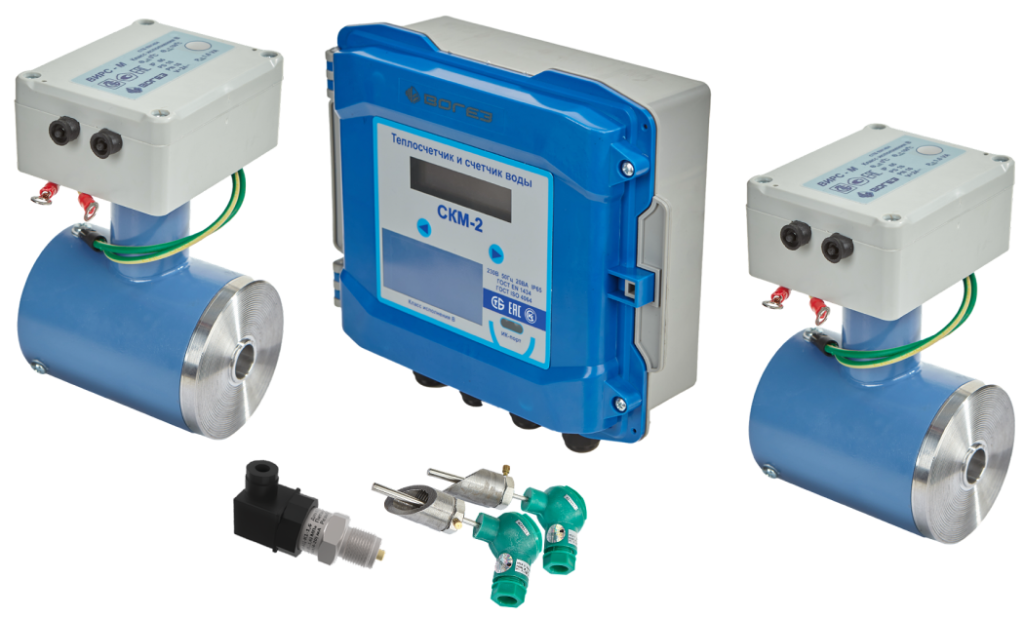

Состав теплосчетчика СКМ-2

Функциональные возможности

измерение и индикация параметров теплоносителя в системе:
— объем (V, м3) и объемный расход (м3/ч)
— масса (т) и массовый расход (т/ч)
— температуры (t, °С) в подающем и обратном трубопроводе
— разность температур (∆t, °С) в подающем и обратном трубопроводе
— давление (P, кПа) в подающем и обратном трубопроводе
вычисление и индикация тепловой энергии:
— полная тепловая энергия, Q, ГДж
— полная тепловая мощность, P, кВт
учет времени работы и индикация:
— при включенном питании;
— простоя (напряжение питания отсутствовало)
— в штатном режиме
индикация, регистрация и хранение значений параметров:
— вывод на экран: текущих и итоговых данных систем; архивных данных систем; установленных значений «НАСТРОЕЧНЫЕ ПАРАМЕТРЫ»
— хранит в памяти накопленные данные и формирует часовые, суточные и месячные архивы: итоговых значений; накопленных значений; усредненных значений величин; нештатных ситуаций

Отличительные особенности

вычислитель СКМ-2 позволяет одновременно вести учет в двух независимых системах теплоснабжения: Система 1 и Система 2. Для каждой из систем разработаны исполнения и назначения приборов, формулы расчета тепловой энергии и массы
способность ведения одновременного учета: тепловой энергии – до 3-х контуров; расхода воды – до 6 контуров
возможность подключения и одновременной работы до 6 расходомеров-счетчиков с выходным импульсным сигналом (ВИРС-М/ВИРС-У)
возможность подключения до 7 термопреобразователей сопротивления Pt500 (500П), Pt100 (100П) и до 7 преобразователей давления с выходным токовым сигналом 4-20 мА
возможность дистанционной передачи данных и подключения GSM/GPRS/ LTE, NB – IoT модемов и интеграции в системы телеметрии мобильных операторов

Регистрация

Республика Беларусь — № 03 10 4364 21
Российская Федерация — № 84819-22
Республика Казахстан — № KZ.02.03.07896-2022

Пример заказа теплосчетчика и счетчика воды СКМ 2

Теплосчетчик и счетчик воды СКМ-2 М50 У50.25.20 в составе

вычислитель СКМ-2 (система U1, A1) — 1 шт
счетчик-расходомер электромагнитный ВИРС-М DN50 — 1 шт
счетчик-расходомер ультразвуковой ВИРС-У DN50 — 1 шт
счетчик-расходомер ультразвуковой ВИРС-У DN25 — 1 шт
счетчик-расходомер ультразвуковой ВИРС-У DN20 — 1 шт
комплект термопреобразователей сопротивления — 2 шт

Технические характеристики теплосчетчика СКМ-2

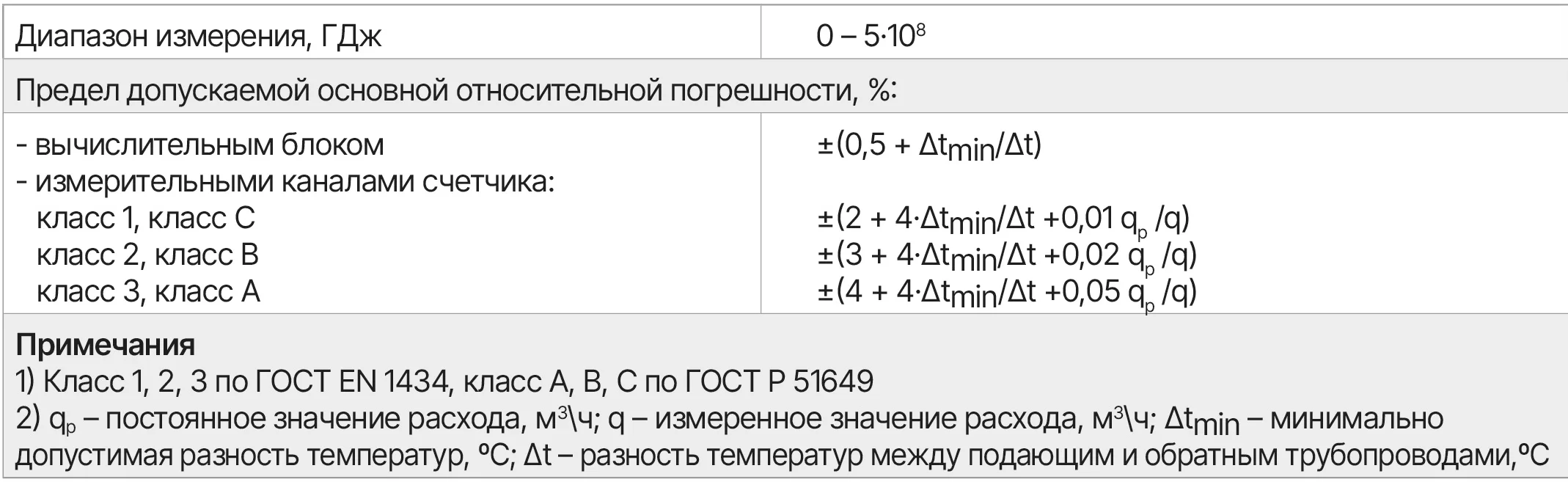

Вычисление тепловой энергии и погрешность

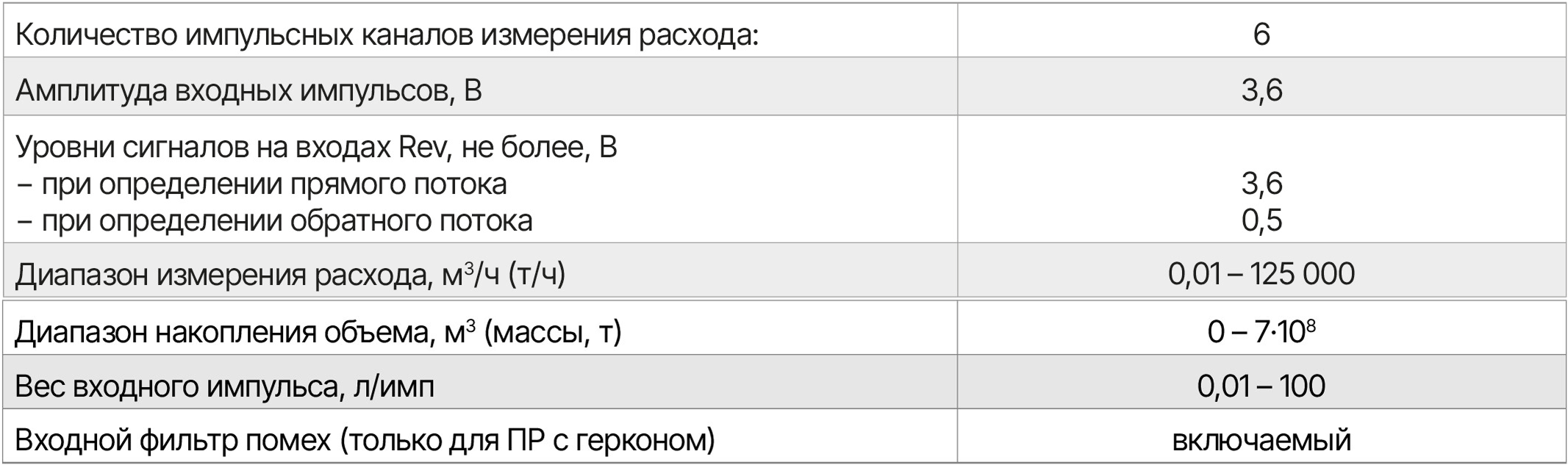

Измерение расхода и объема

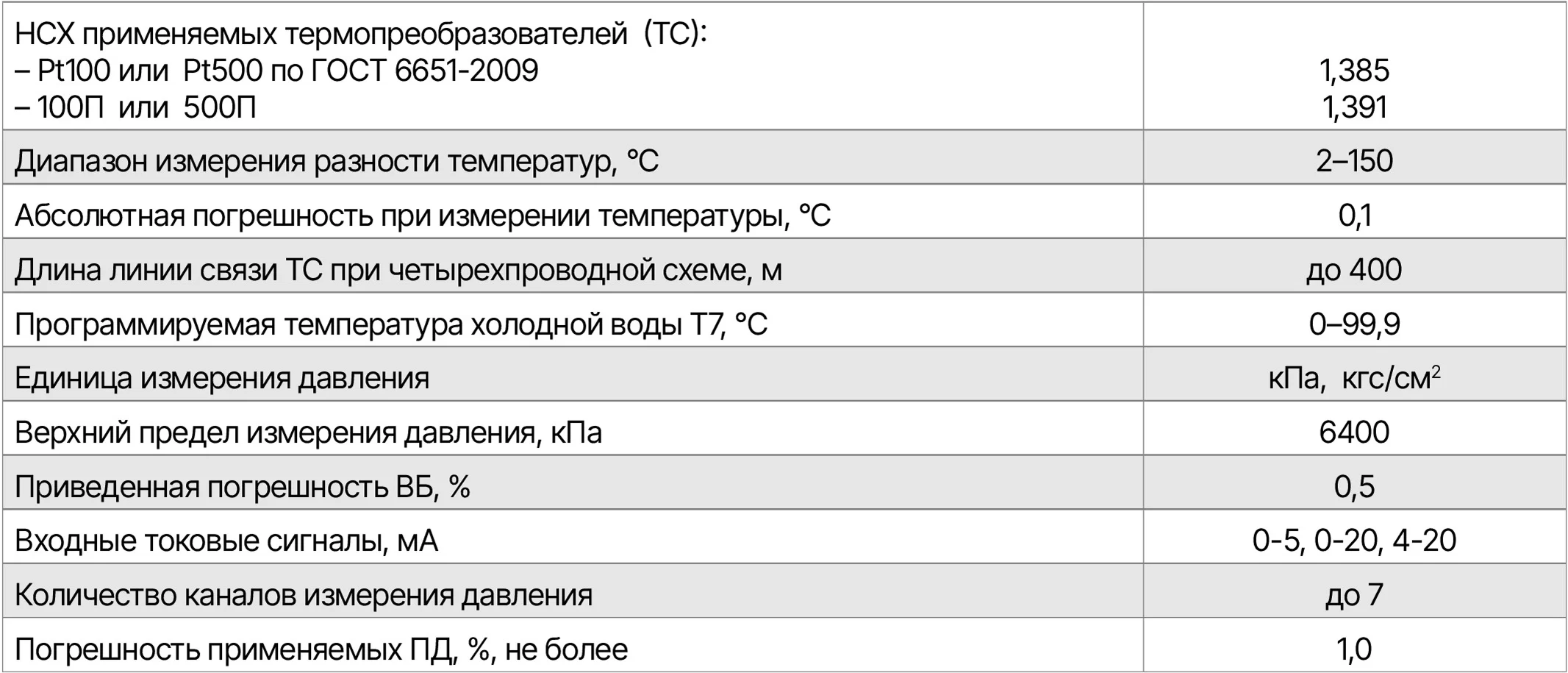

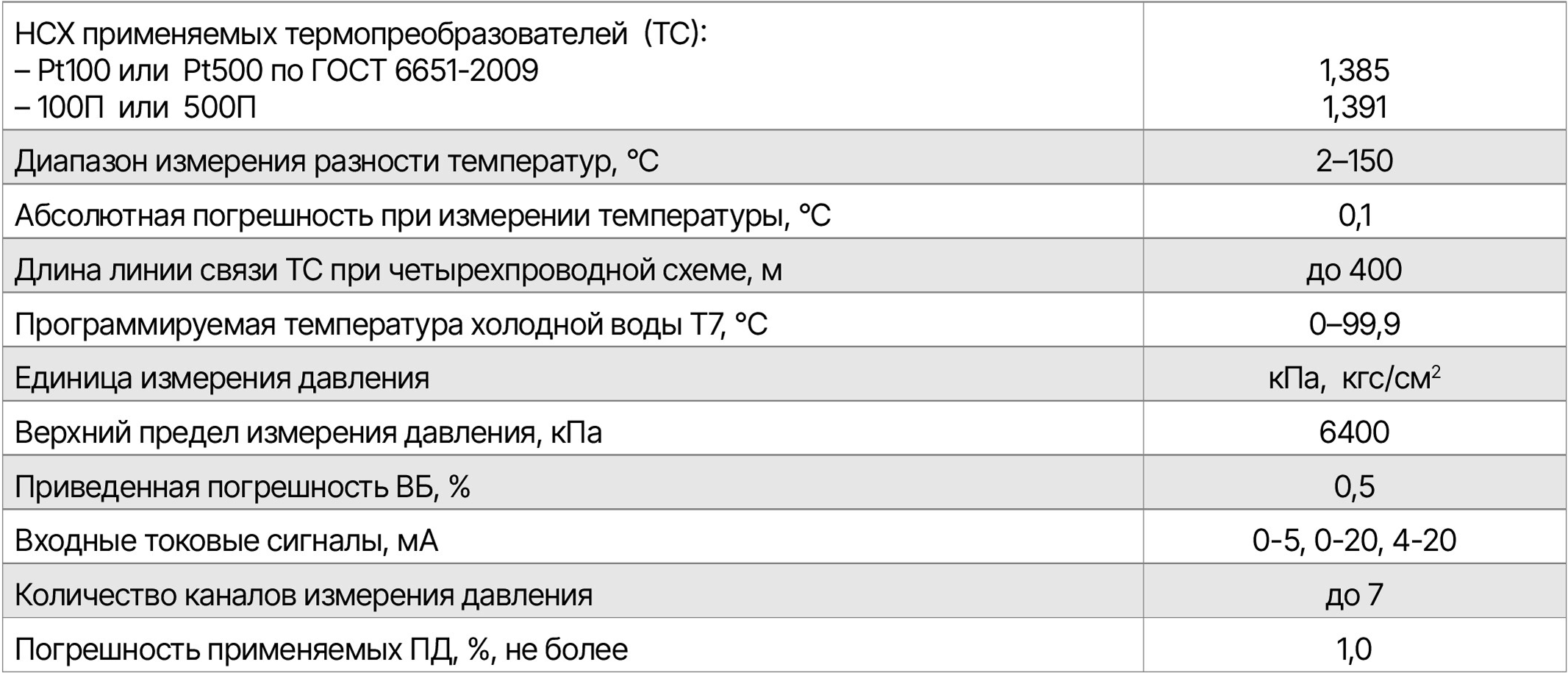

Измерение температуры и давления

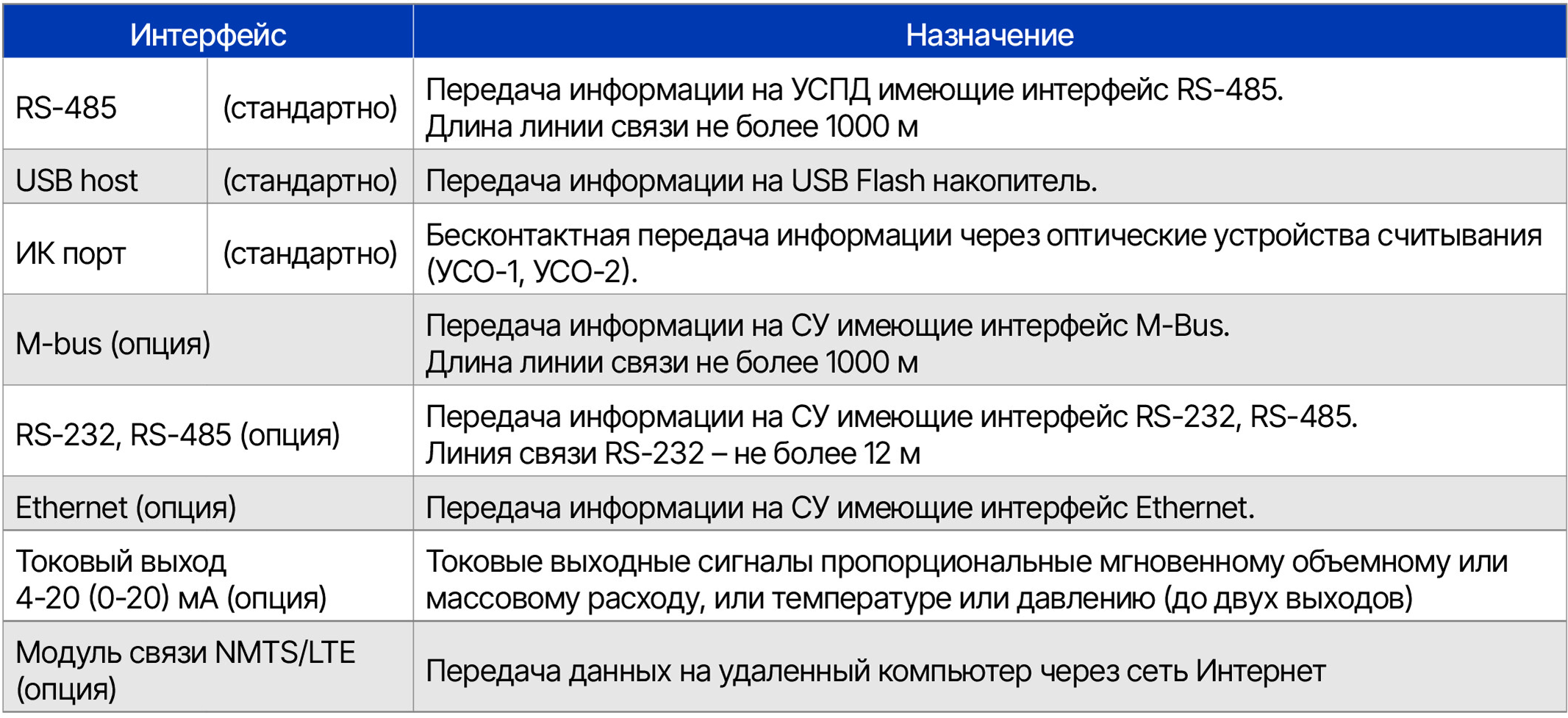

Выходные интерфейсы

Модуль связи UMTS/LTE (далее – МС) предназначен для передачи текущих и архивных данных от вычислителя СКМ-2 на удалённый компьютер через сеть Интернет.
Для работы модулю необходима SIM-карта с интернетом и публичным статическим IP-адресом.

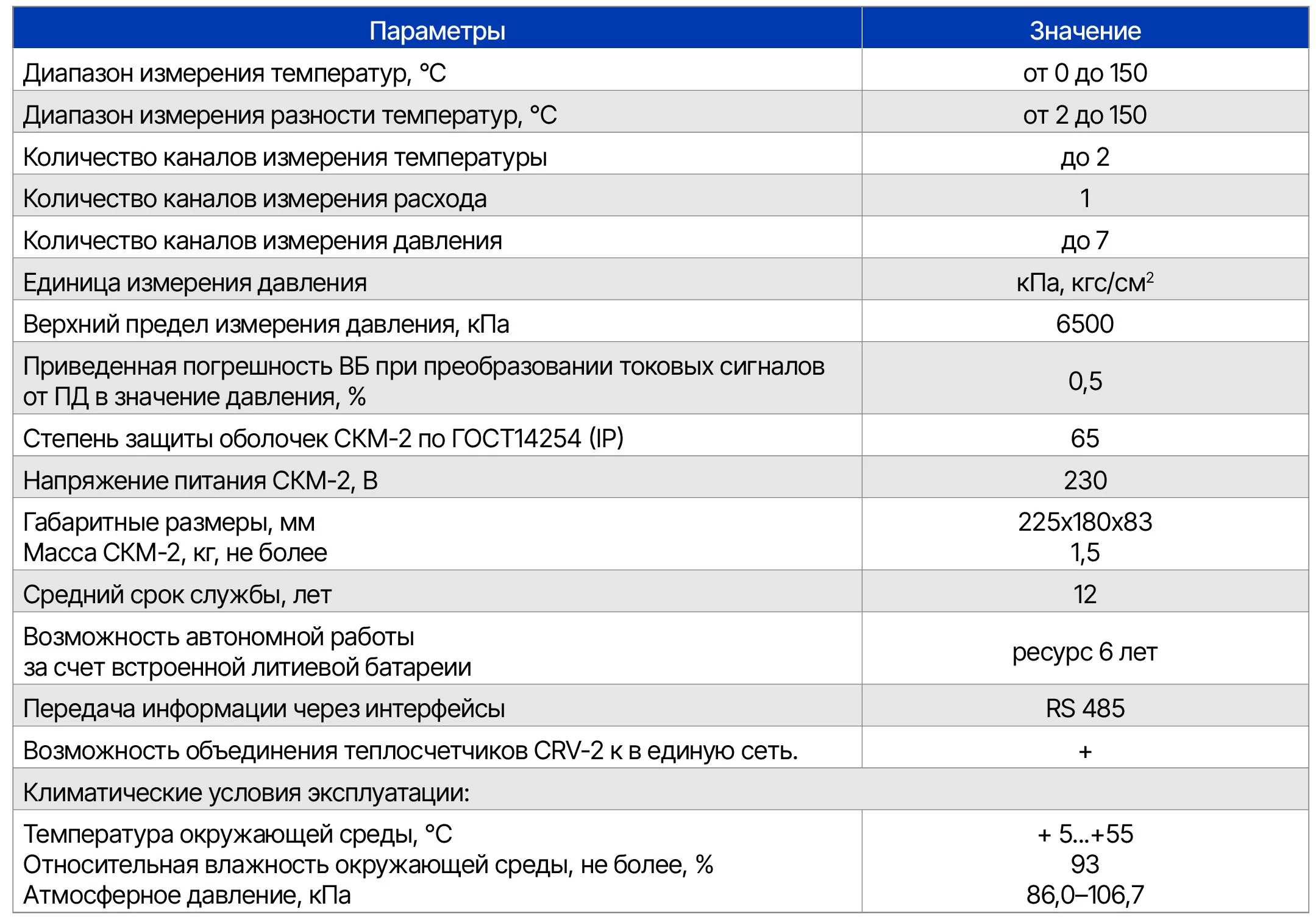

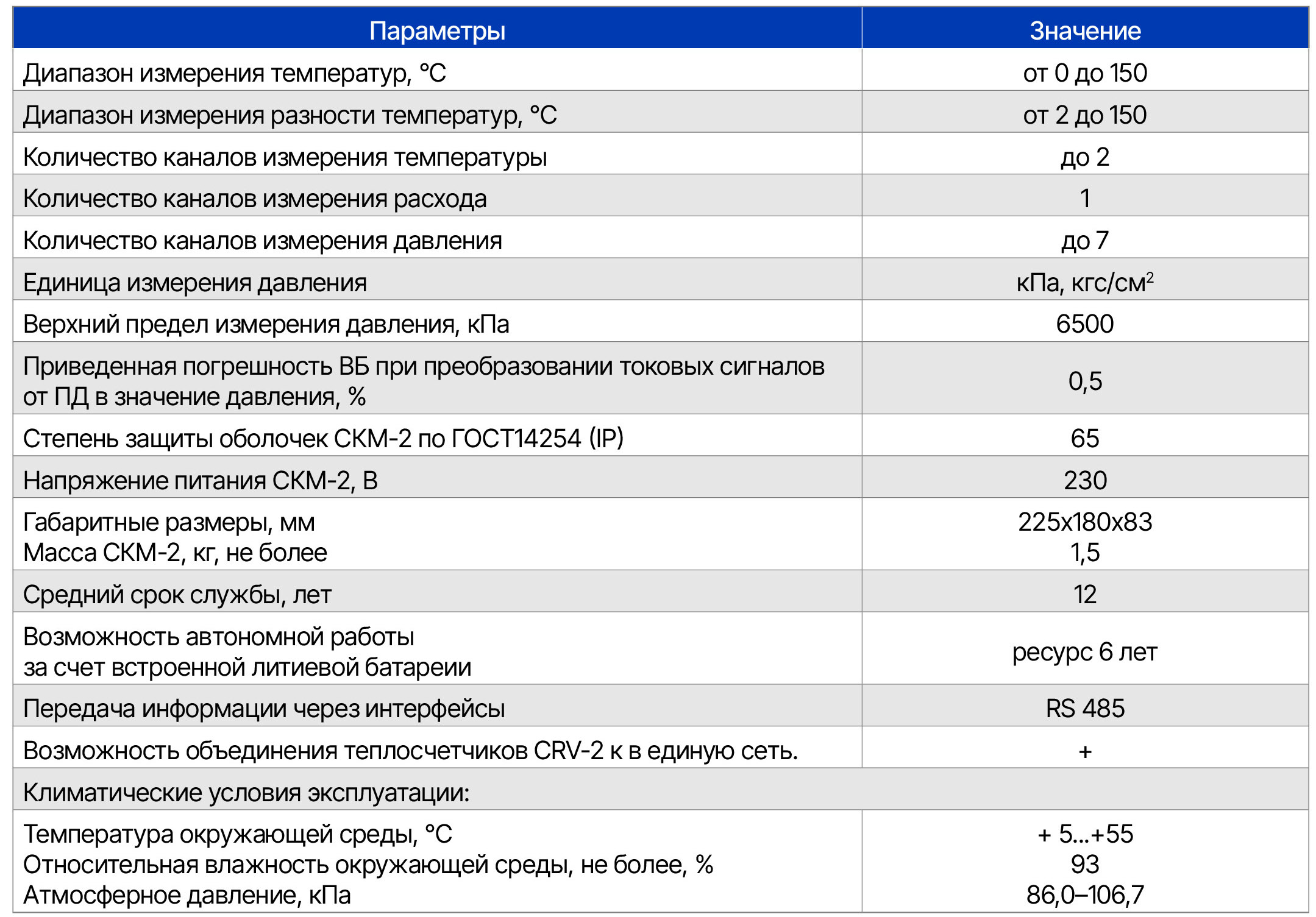

Прочие технические характеристики

Электрические схемы подключения

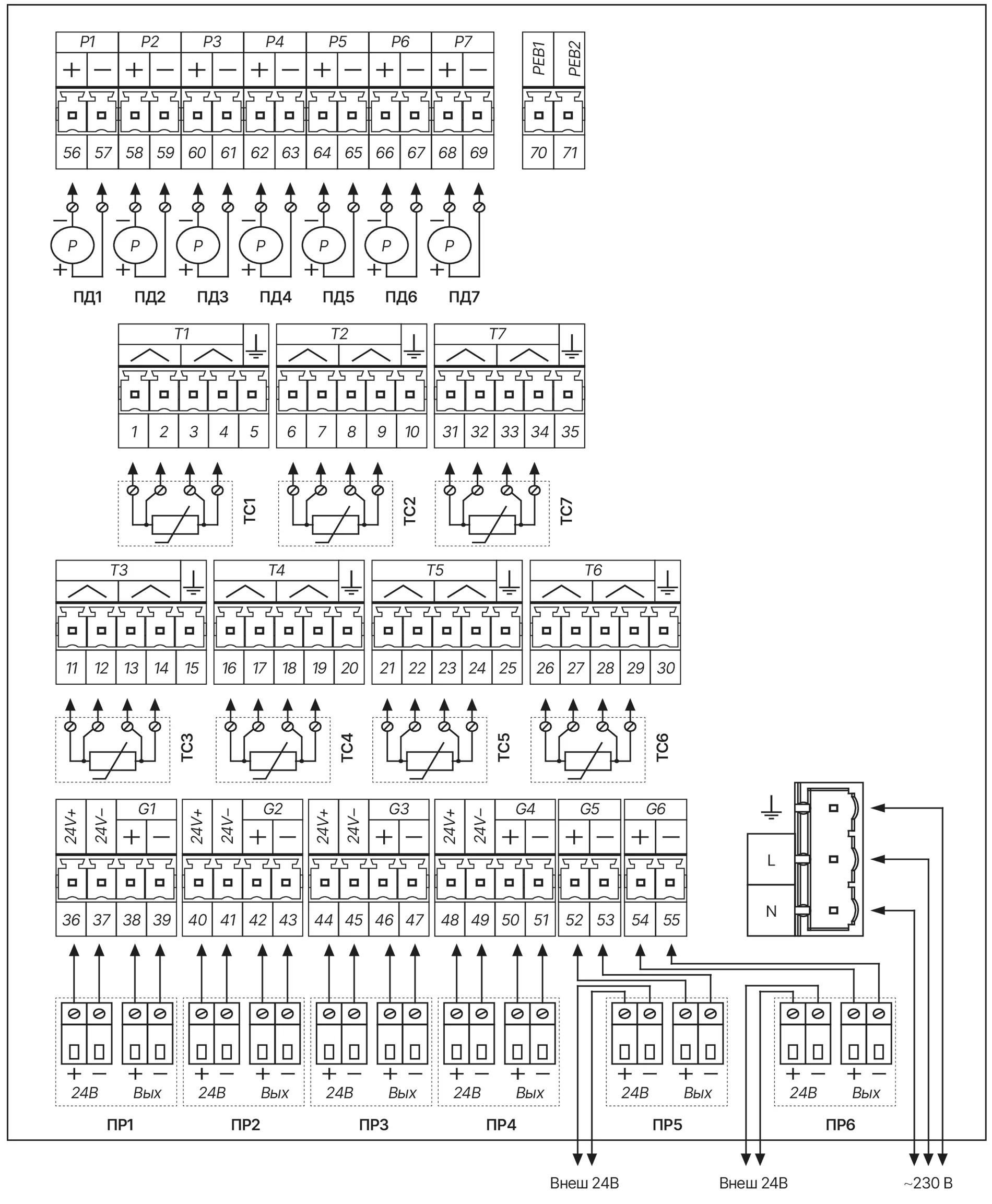

Схема электрических подключений

Примечание: на схеме показано подключение ПД с питанием от встроенного в ВБ источника (перемычка «Питание ДИД» – в положение «Вкл»).

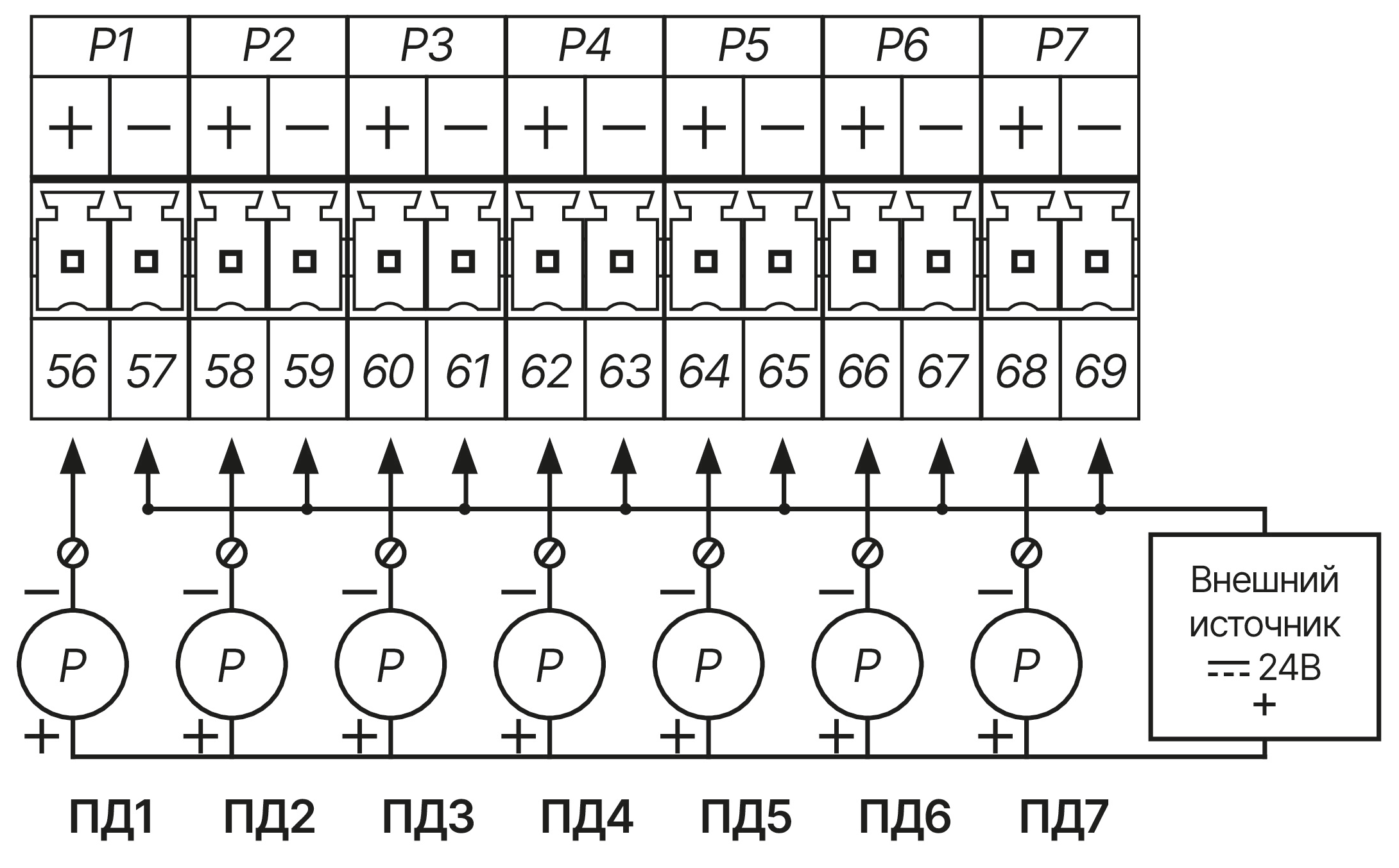

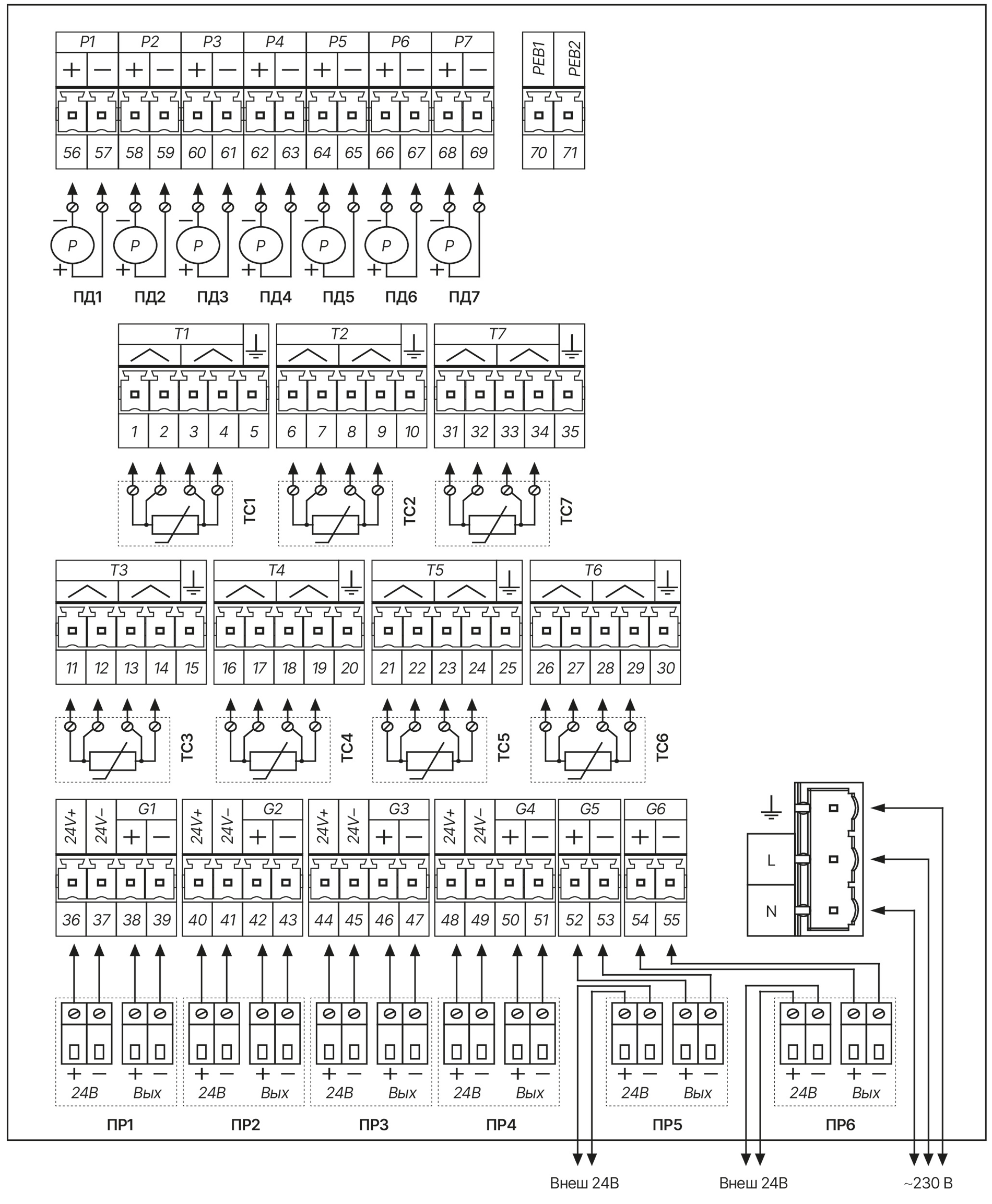

Схема электрических подключений ПД при питании от внешнего источника

Примечание: на схеме показано подключение ПД с использованием внешнего источника постоянного тока напряжением 24 В (перемычка «Питание ДИД» установлена в положение «Выкл»).

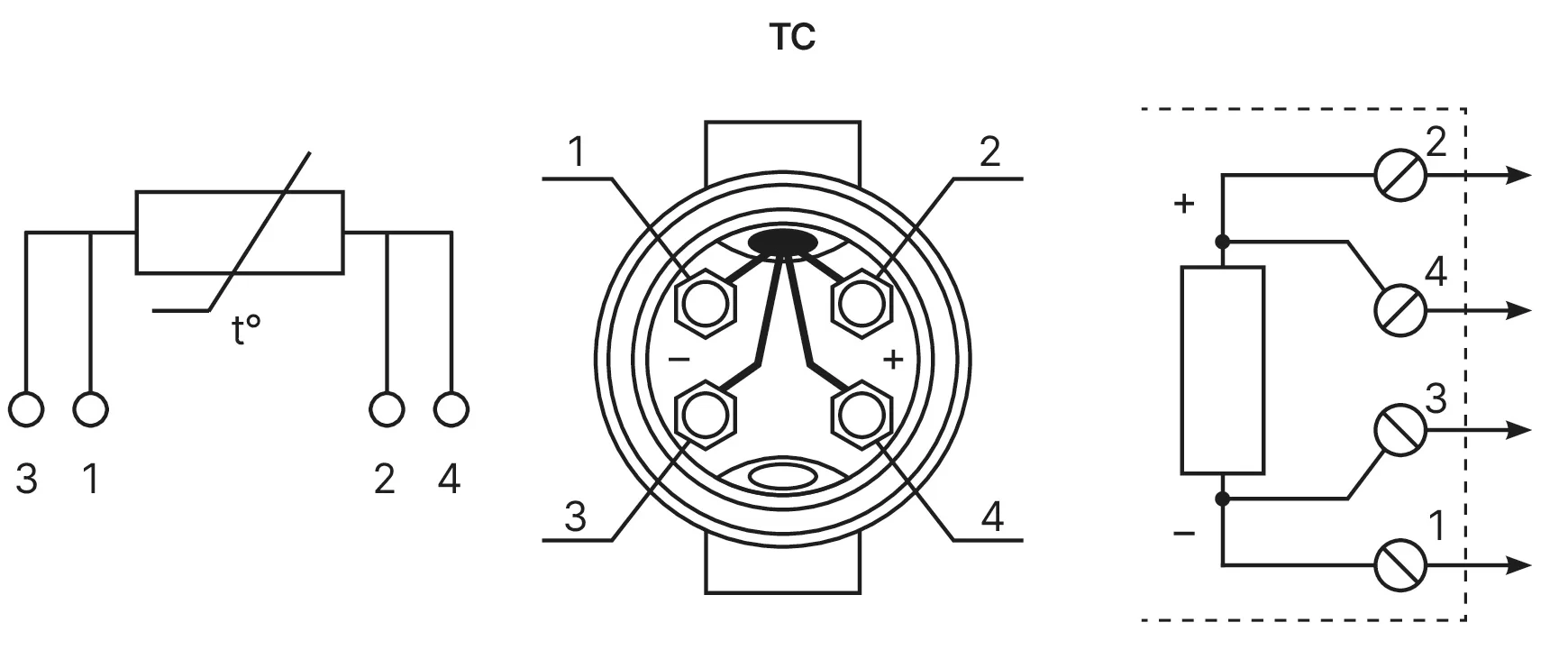

Схема электрических подключений ТС по четырехпроводой схеме

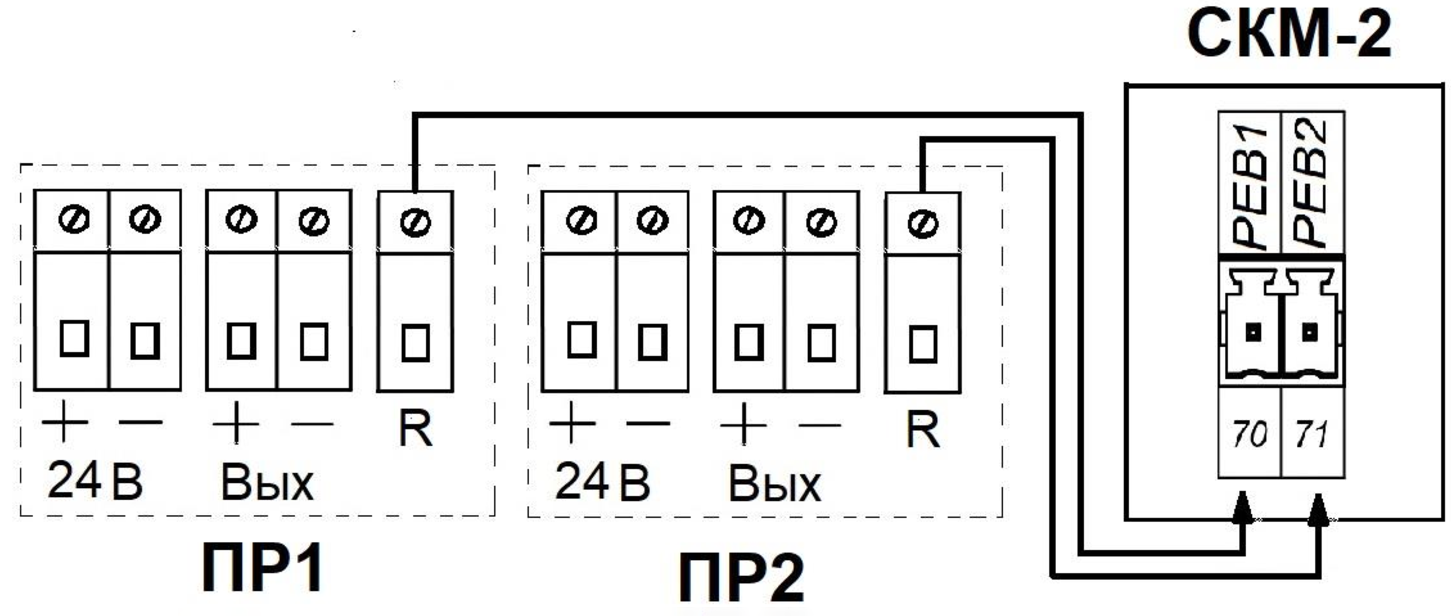

Схема подключений сигнальных линий реверсивного потока ПР

Коммерческий учёт тепла начинается не с вычислителя, а с полного комплекта: расходомер в трубопроводе, термопреобразователи сопротивления, преобразователи давления и вычислитель, который сводит все измерения в итоговый показатель тепловой энергии. Теплосчётчик СКМ-2 от «ВОГЕЗЭНЕРГО» поставляется именно так – в виде готового к монтажу комплекта с электромагнитным расходомером ВИРС-М или ультразвуковым ВИРС-У, термопреобразователями Pt500/Pt100 и преобразователями давления. Прибор внесен в государственные реестры средств измерений Беларуси, России и Казахстана.

Назначение и применение теплосчётчиков СКМ-2

Теплосчётчик и счётчик воды СКМ-2 предназначен для коммерческого и технического учёта:

тепловой энергии и расхода теплоносителя в системах жидкостного теплоснабжения, холодоснабжения и кондиционирования;
объёмного и массового расхода горячей, холодной и питьевой воды, технической воды, сточных вод.

Применяется на теплоисточниках, в ИТП и ЦТП объектов теплопотребления, на узлах учёта воды в производственных технологических линиях, в системах охлаждения с чиллерами.

Ключевая возможность: вычислитель СКМ-2 ведёт учёт одновременно в двух независимых системах теплоснабжения – Система 1 и Система 2. В рамках одного прибора можно охватить до 3 контуров тепловой энергии и до 6 контуров расхода воды.

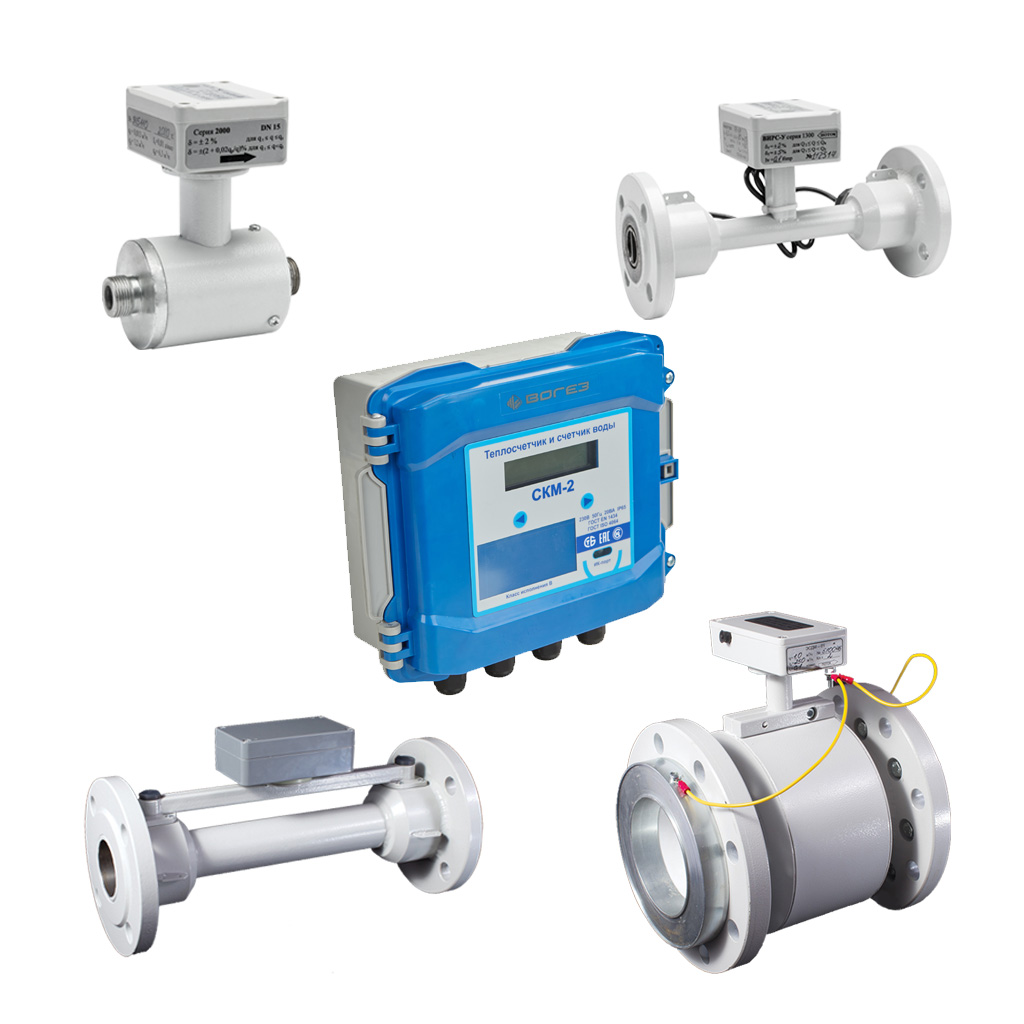

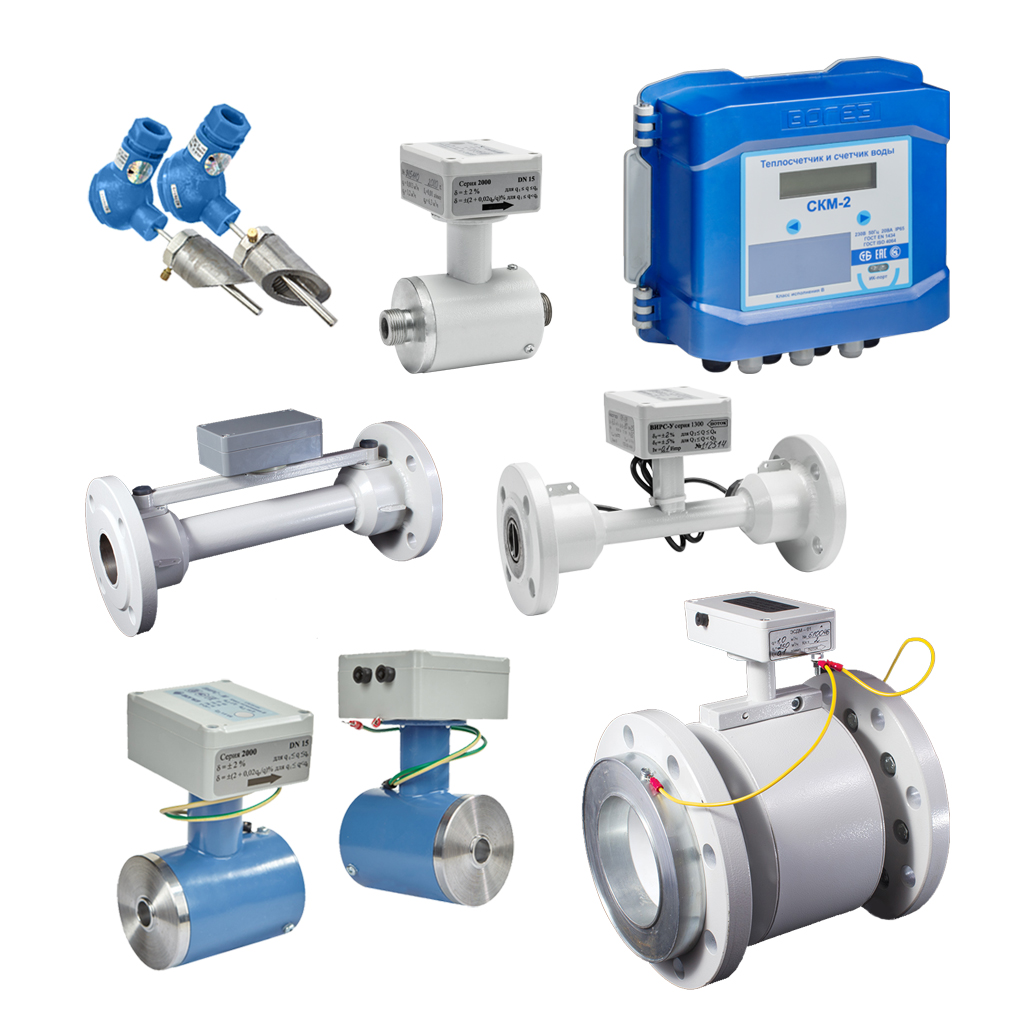

Устройство, модификации и варианты комплектации СКМ-2

Теплосчётчик СКМ-2 комплектуется под конкретную схему узла учёта. Базовая конфигурация включает:

Вычислитель СКМ-2 – двухстрочный ЖКИ с подсветкой, двухкнопочная клавиатура. Питание от сети 230 В, степень защиты IP65.
Расходомер-счётчик: электромагнитный ВИРС-М – для электропроводящих жидкостей; ультразвуковой ВИРС-У – для акустически прозрачных сред, в том числе нефтепродуктов и масел. Диапазон номинальных диаметров: DN 10–300 мм для электромагнитных расходомеров-счетчиков и DN 15-2000 мм для ультразвуковых расходомеров-счетчиков.
Термопреобразователи сопротивления – до 7 штук, типы Pt500 (500П) или Pt100 (100П) в зависимости от версии.
Преобразователи давления – до 7 штук с токовым выходом 4–20 мА.

Одновременно к вычислителю подключается до 6 расходомеров с импульсным выходным сигналом. Это позволяет организовать учёт по всем потребителям одного теплового пункта без дополнительных вычислителей.

Выбор модификации (электромагнитная или ультразвуковая) определяется типом измеряемой жидкости: ВИРС-М работает с электропроводящими средами, ВИРС-У – с акустически прозрачными. Обе версии совместимы с одним и тем же вычислителем СКМ-2.

Технические характеристики и функциональные возможности

Параметр	Значение
Рабочие среды	Вода, теплоноситель, холодоснабжение, сточные воды, кондиционирование, техническая вода
Диапазон Ду расходомеров	DN 10–300 мм — для электромагнитных расходомеров-счетчиков, DN 15–2000 мм- для ультразвуковых расходомеров-сччетчиков
Погрешность измерения температуры	±0,3°C
Погрешность расхода и давления	±0,5%
Одновременных систем учёта	2 (Система 1 + Система 2)
Контуры тепловой энергии	до 3
Контуры расхода воды	до 6
Расходомеры	до 6 (импульсный выход)
Термопреобразователи Pt100/Pt500	до 7
Преобразователи давления 4–20 мА	до 7
Питание	230 В переменного тока
Степень защиты	IP65
Архив	до 100 сут (часовой) / до 34 мес (суточный) / до 20 лет (месячный)

Прибор измеряет и индицирует объём и объёмный расход (м³/ч), массу и массовый расход (т/ч), температуры в подающем и обратном трубопроводе, разность температур, давление в каждом контуре, полную тепловую энергию (ГДж) и тепловую мощность (кВт).

Передача данных, поверка и документация

Теплосчётчик СКМ-2 поддерживает несколько каналов передачи данных в системы диспетчеризации:

RS-485- передача информации на УСПД имеющие интерфейс RS-485. Длина линии связи не более 1000 м;
USB host — Передача информации на USB Flash накопитель;
ИК порт — Бесконтактная передача информации через оптические устройства считывания (УСО-1, УСО-2)4
M-bus (опция) — Передача информации на СУ имеющие интерфейс М-Bus. Длина линии связи не более 1000м;
RS-232,RS-485 (опция) — Передача информации на СУ имеющие интерфейс RS-232, RS-485. Линия связи RS-232 — не более 12 м;
Ethernet (опция) — Передача информации на СУ имеющие интерфейс Ethernet;
Токовый выход 4-20 (0-20) мА (опция) — Токовые выходные сигналы пропорциональные мгновенному объемному или массовому расходу, или температуре или давлению (до двух выходов);
Модуль связи NMTS/LTE (опция) — Передача данных на удаленный компьютер через сеть Интернет.

Теплосчётчик внесён в государственные реестры средств измерений Беларуси, России и Казахстана. Межповерочный интервал – 4 года. Гарантия — 24 месяца. Комплект поставки включает паспорт, руководство по эксплуатации и сертификаты соответствия.

Цена и как купить теплосчётчик СКМ-2 в Беларуси

Стоимость теплосчётчика СКМ-2 зависит от типа расходомера (ВИРС-М или ВИРС-У), DN, числа термопреобразователей и преобразователей давления, а также наличия модема. Все конфигурации – под заказ.

Купить теплосчётчик или запросить цену СКМ-2 под конкретный узел учёта можно напрямую у производителя. Специалист подберёт модификацию, DN и комплектацию под вашу схему.

Остались вопросы? Звоните +375 (17) 27-27-111 или +375 (29) 630-52-52.
