Клапан-регулятор давления непрямого действия

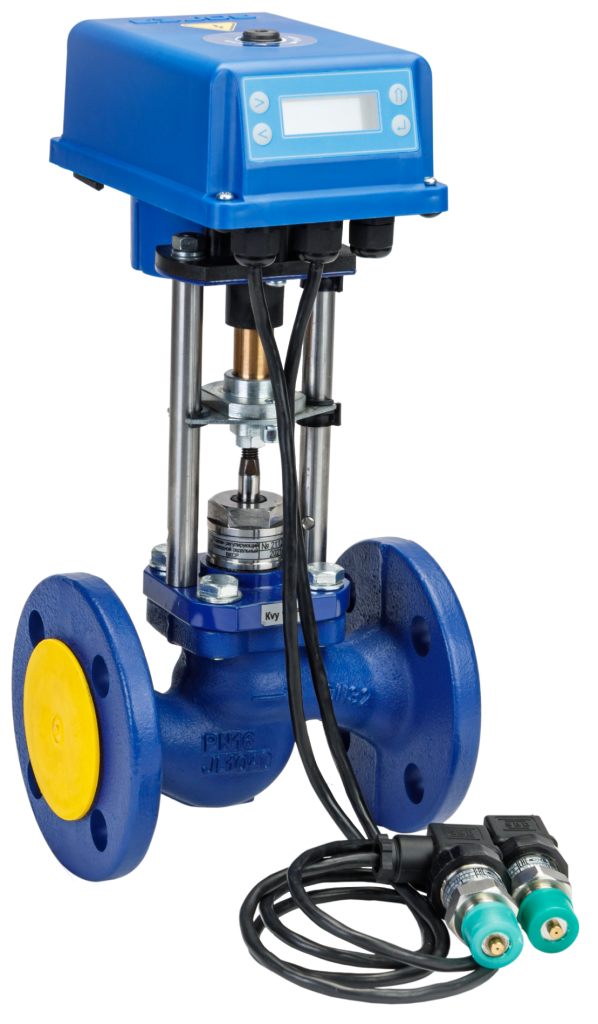

Универсальный электронный регулятор давления непрямого действия на базе интеллектуального электрического исполнительного механизма ВЭП-245.
Устройство регулятора давления непрямого действия предполагает подключение внешнего источника энергии.
Обязательные элементы в конструкции регулятора
- измерительный элемент — датчик давления
- командное устройство — программируемый контроллер
- исполнительный механизм — регулирующий клапан с электроприводом
Преимущества
- широкий диапазон поддерживаемых давлений
- высокая точность поддержания давления
- дистанционное управление
- возможность подобрать клапан большого диаметра
- возможность изменения реакции на отклонение контролируемого параметра
В интеллектуальном ЭИМ ВЭП-245 программируемый контроллер с двухстрочным жидкокристаллическим дисплеем и клавиатурой конструктивно входит в состав изделия. При этом существенно упрощается монтаж изделия и его диагностика.
Контроллер ЭИМ отслеживает не только регулируемые параметры (давление, перепад давления), но и параметры привода (положение, возможное заклинивание), что позволяет программно реагировать на возможные отклонения в работе и автоматически принимать меры по их устранению.
Для подключения регулятора к системе диспетчеризации предназначен интерфейс RS 485.

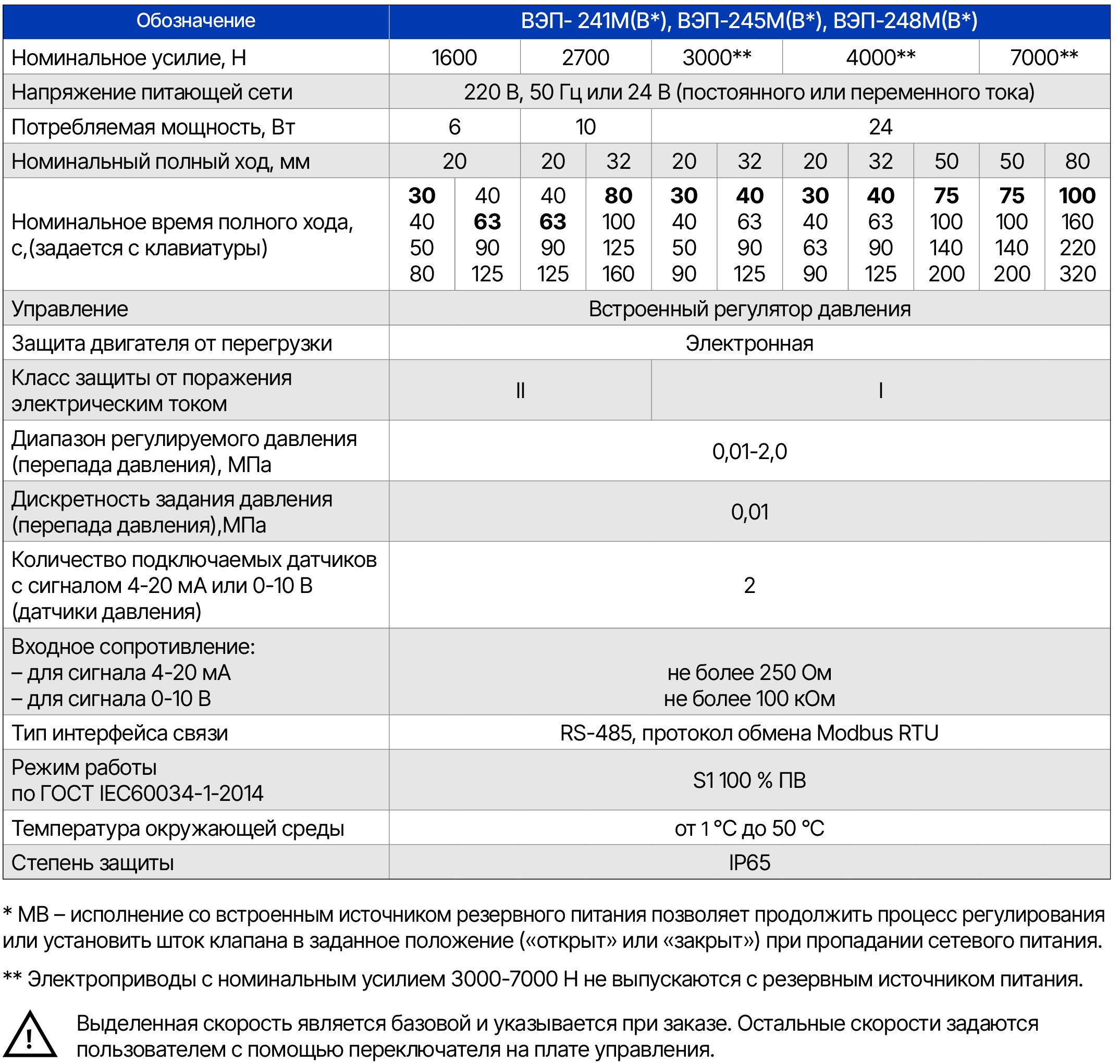

Технические характеристики
Электрические схемы подключения электропривода-регулятора давления
-

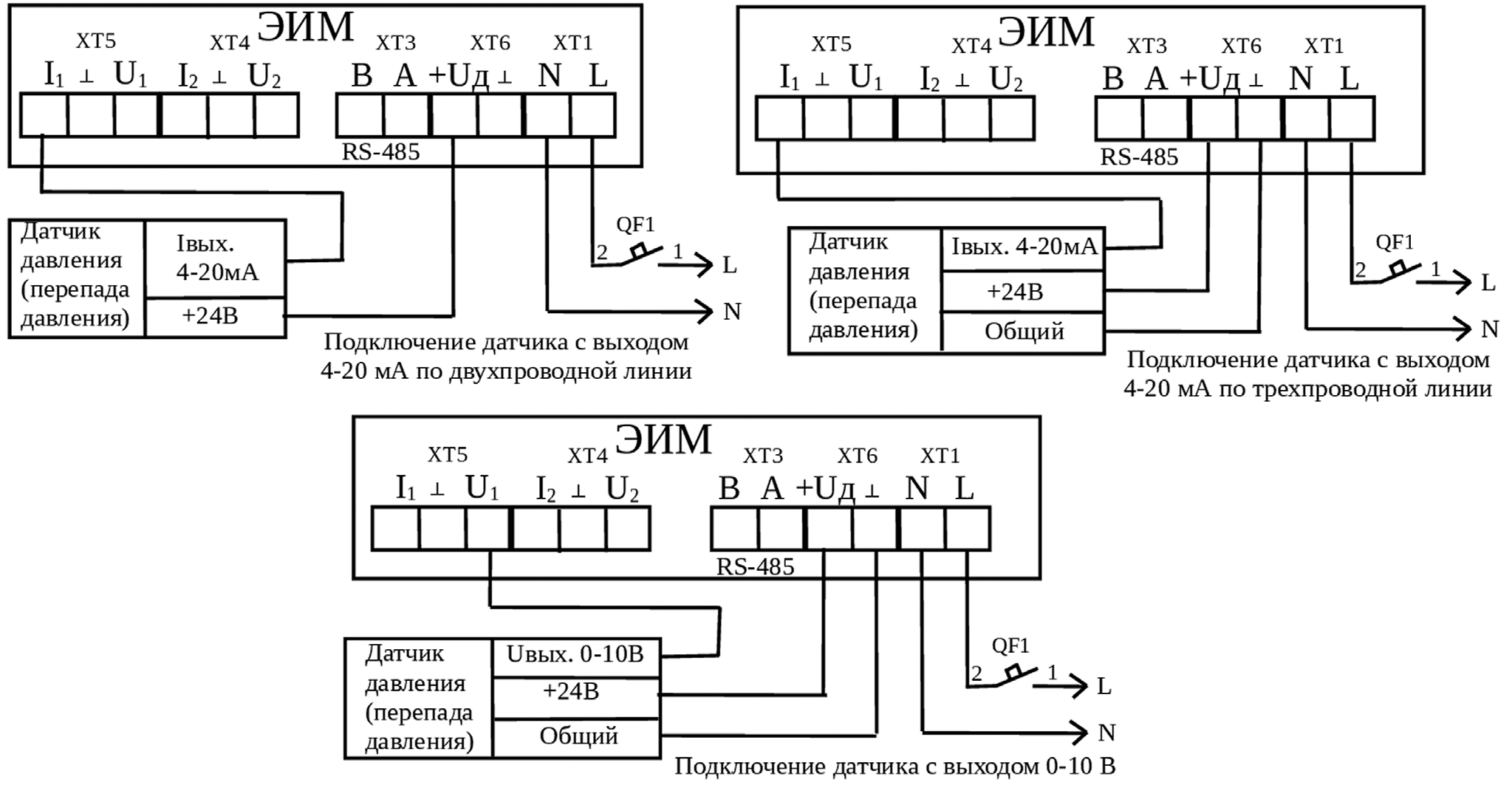

Схема подключения электропривода при работе с одним датчиком давления. Питание 220В, 50Гц

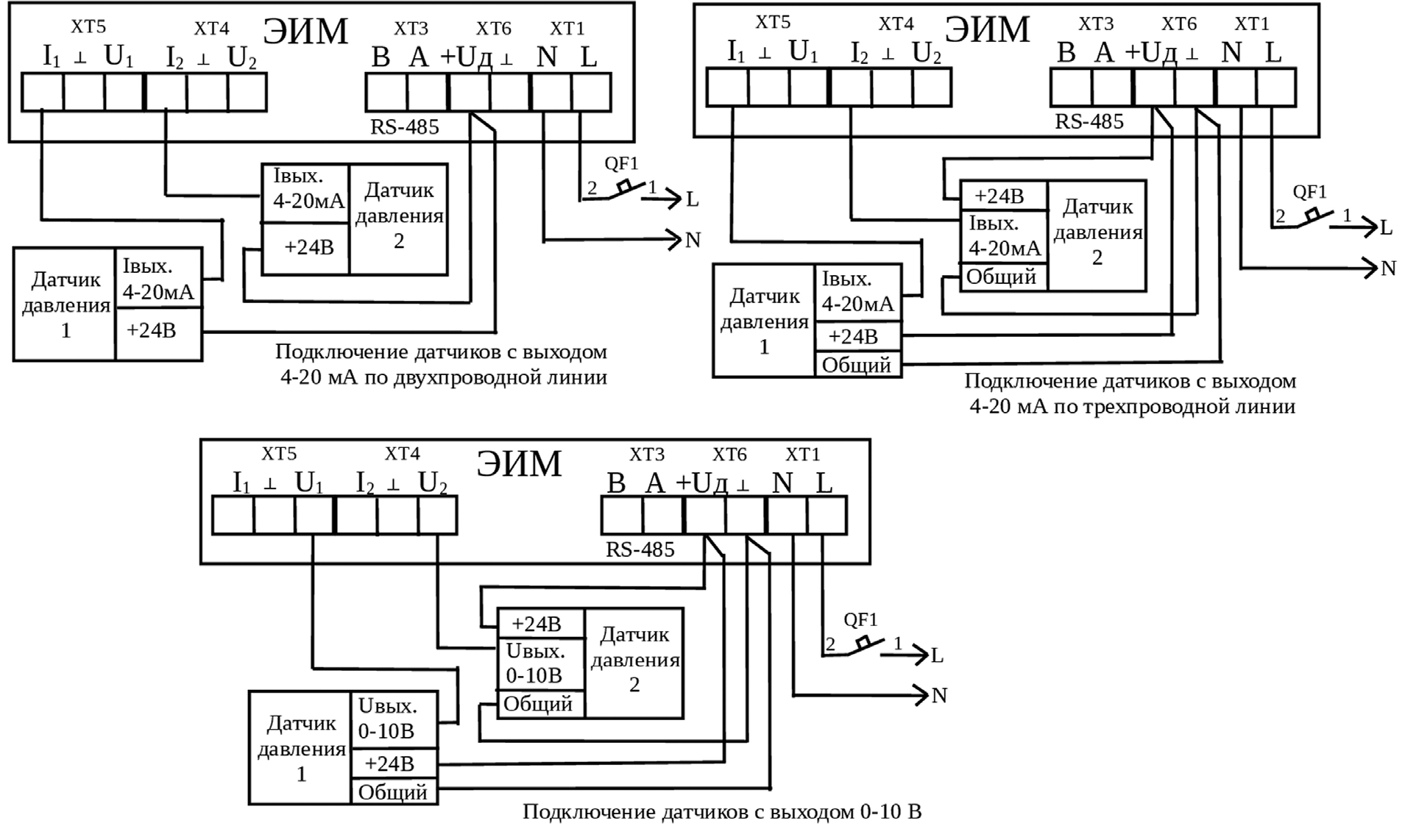

2.Схема подключения ЭИМ при работе с двумя датчиками давления. Питание 220В, 50Гц.

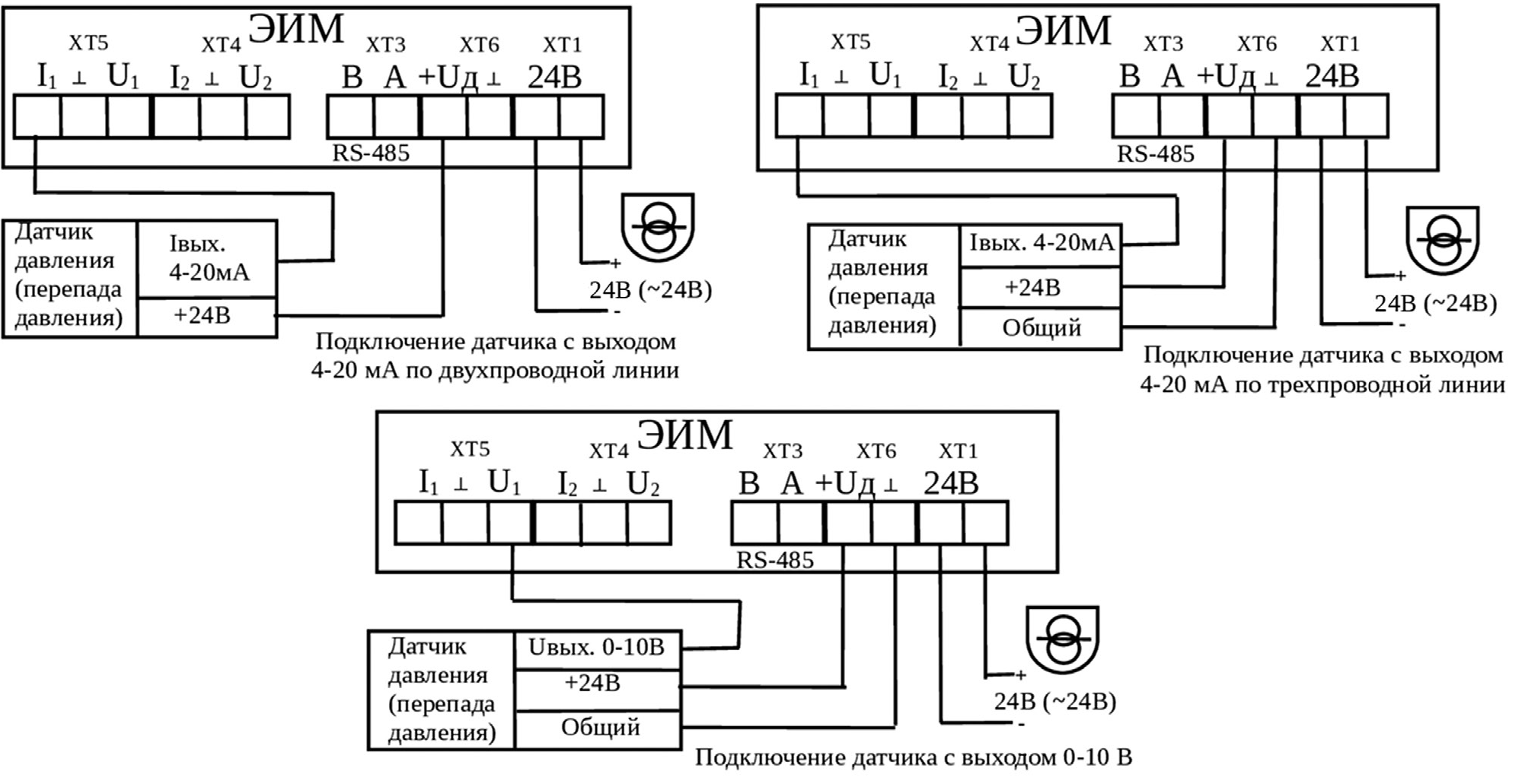

3. Схема подключения электропривода при работе с одним датчиком давления. Питание 24В.

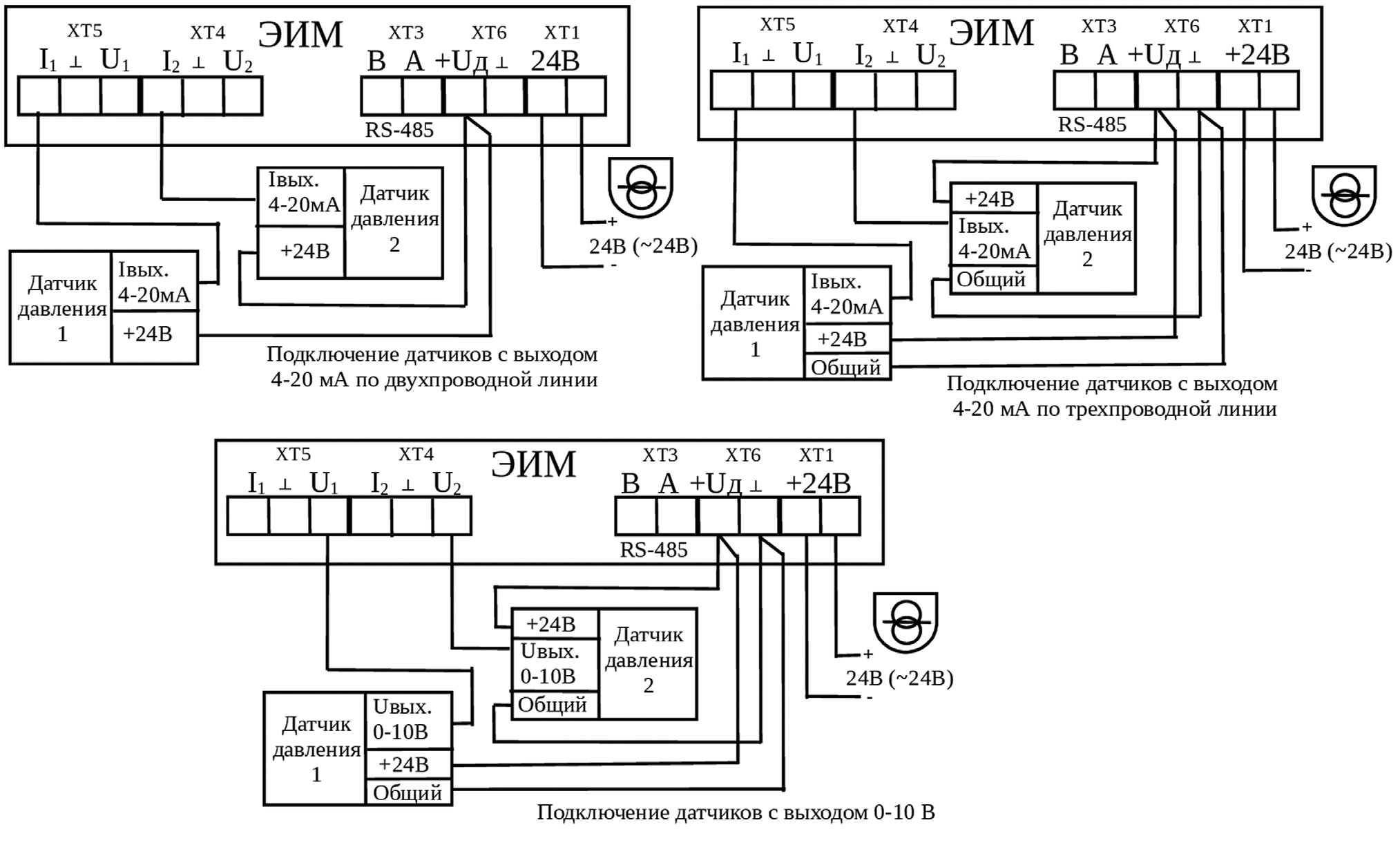

4. Схема подключения электроприводов при работе с двумя датчиками давления. Питание 24В
Схемы подключения клапана-регулятора давления непрямого действия

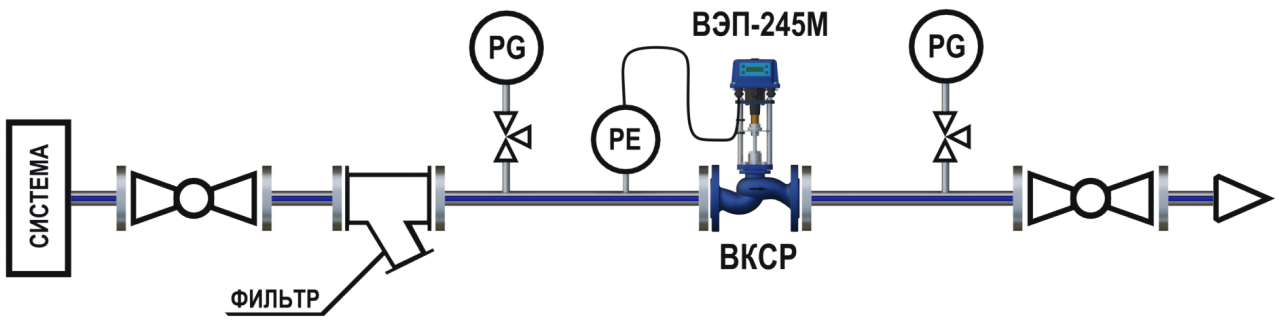

- Подключение ВЭП-245М «До себя»

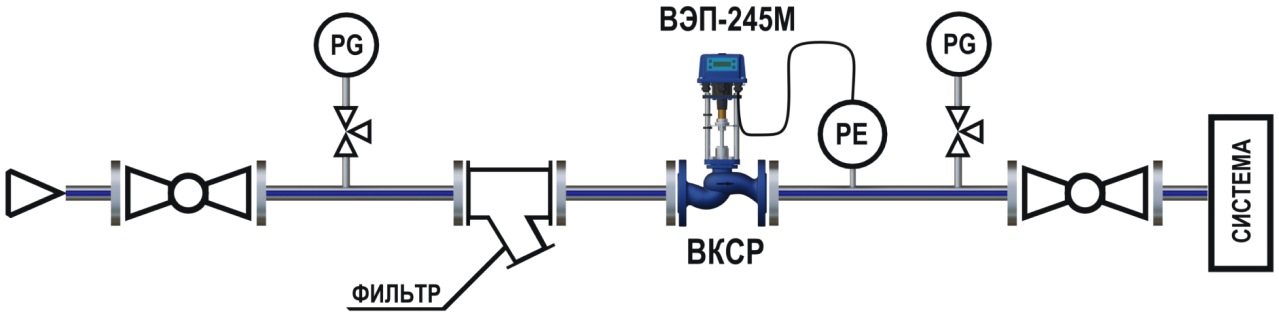

2. Подключение ВЭП-245М «После себя»

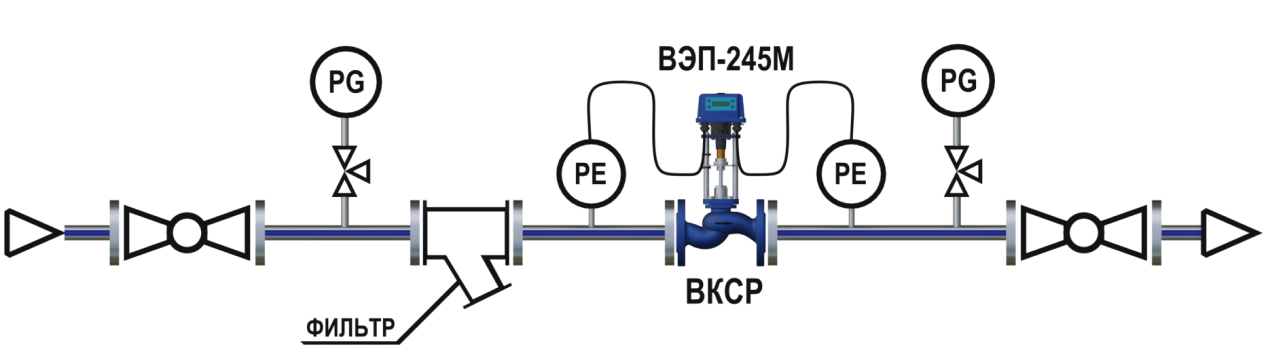

3. Подключение ВЭП 245М (Регулирование перепада давления на регуляторе)

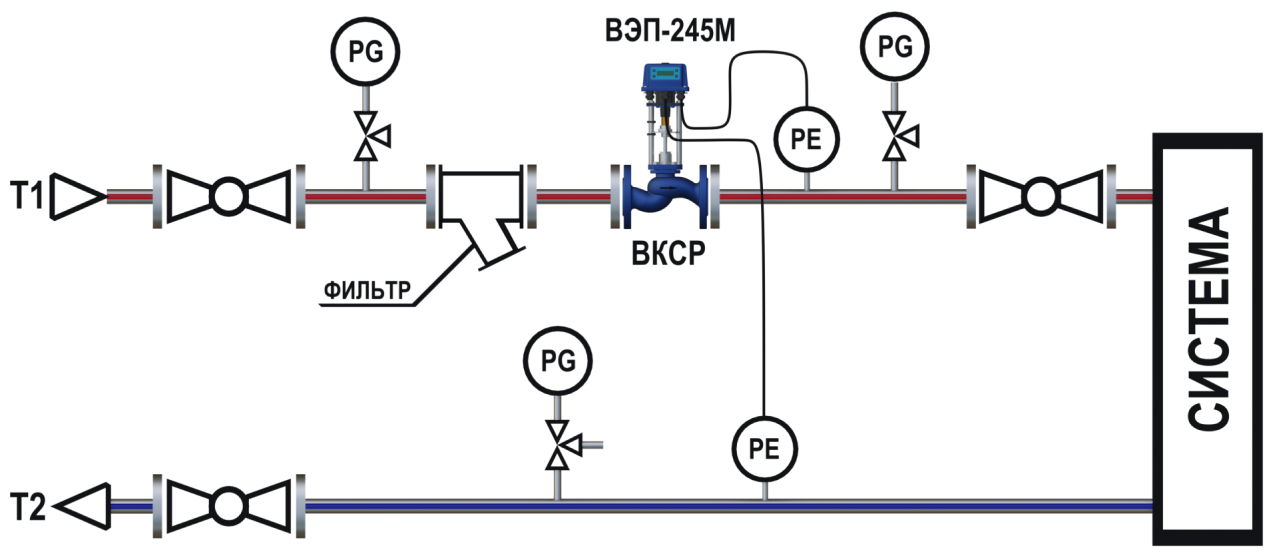

4. Подключение ВЭП 245М
и мы с вами свяжемся
Прямодействующий регулятор давления не требует питания и работает автономно. Его применение обосновано там, где нужна простая задача на небольшом диаметре. Но у него есть конструктивный предел: мембрана или пружина ограничивают точность, диапазон настройки и максимальный DN. Когда нужен диаметр DN100 и больше, точность лучше ±0,5%, дистанционное управление или диспетчеризация – применяют регулятор непрямого действия. Клапан-регулятор давления непрямого действия «ВОГЕЗЭНЕРГО» – это готовый комплект: регулирующий клапан ВКСР или ВКТР плюс электропривод ВЭП-245 со встроенным программируемым контроллером и датчиком давления. Работает без внешнего контроллера, диапазон – от DN15 до DN300 (для ВКСР) и от DN15 до DN100 (ВКТР).
Назначение и применение клапана-регулятора давления
Клапан-регулятор давления непрямого действия предназначен для автоматического поддержания давления в трубопроводных системах теплоснабжения и водоснабжения. В зависимости от выбранного режима работы поддерживает:
- давление «после себя» – снижает давление на входе и удерживает заданное значение в контуре;
- давление «до себя» – защищает систему до клапана от превышения давления;
- перепад давления – поддерживает постоянную разность давлений между двумя точками трубопровода.
Применяется в тепловых пунктах (ИТП и ЦТП), котельных, тепловых сетях, системах отопления и горячего водоснабжения – на объектах, где прямодействующий регулятор не справляется по диаметру, точности или требованиям к диспетчеризации.
Устройство и принцип работы регулятора непрямого действия
Клапан-регулятор давления непрямого действия состоит из трёх элементов:
1. Регулирующий двухходовой клапан ВКСР или трехходовой ВКТР – седельные клапаны с корпусом из чугуна или стали, фланцевым или муфтовым присоединением. Шток перемещается вертикально, изменяя проходное сечение между седлом и тарелкой. Материал уплотнения выбирается под рабочую среду.
2. Электропривод ВЭП-245 – прямоходный ЭИМ со встроенным программируемым контроллером, ЖК-дисплеем и клавиатурой. Получает сигнал от датчика давления, вычисляет отклонение от уставки и перемещает шток на нужное расстояние. Программирование – прямо с клавиатуры привода в диалоговом режиме, без внешнего контроллера.
3. Датчик давления – подключается к ЭИМ ВЭП-245 напрямую. Обеспечивает непрерывное измерение давления в контрольной точке трубопровода и передачу сигнала на контроллер привода.
Принцип работы: контроллер сравнивает измеренное давление с заданным, вычисляет рассогласование и выдаёт сигнал управления на двигатель ЭИМ — шток перемещается на величину, пропорциональную отклонению. Цикл повторяется непрерывно. В отличие от прямодействующего регулятора, где чувствительный элемент совмещён с регулирующим органом, здесь они разнесены: датчик может находиться в любой точке трубопровода, а привод — на клапане.
Технические характеристики и рабочие параметры
| Параметр | Значение |
|---|---|
| Тип | Непрямого действия, с электроприводом ВЭП-245 |
| Регулирующий клапан | ВКСР (двухходовой), ВКТР (трехходовой) |
| Номинальный диаметр DN | 15–300 мм |
| Корпус клапана | Чугун / углеродистая или нержавеющая сталь |
| Присоединение | Фланцевое / муфтовое |
| Управляющий сигнал | Трёхпозиционный (220 В / 24 В) или аналоговый 4–20 мА |
| Сигнал обратной связи | 4–20 мА (опция) |
| Интерфейс | RS-485 |
| Дисплей | ЖК двухстрочный |
| Диапазон настройки давления | Определяется типом датчика и схемой регулирования |
| Температура рабочей среды | до +150°C |
| Степень защиты ЭИМ | IP65 |
| Гарантия | 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации. |
Пропускная способность Kvs регулирующего клапана подбирается расчетом по расходу среды и перепаду давления – диаметр клапана определяется не по DN трубопровода, а по Kvy. На практике клапан нередко оказывается на типоразмер меньше трубы: это нормальная проектная ситуация.
Преимущества интеллектуального регулирования давления
- DN от 15 до 300 мм. Перекрывает задачи от небольших ответвлений до магистральных трубопроводов теплосети – чего не может механический регулятор прямого действия.
- Точность регулирования ±0,5%. Встроенный ПИД-алгоритм ВЭП-245 устраняет рассогласование плавно, без колебаний давления в системе.
- Дистанционное управление и диспетчеризация. Через RS-485 можно изменить уставку давления, снять текущие показания и получить диагностику без выхода к прибору.
- Защита от гидравлических ударов. Привод перемещает шток плавно, без резких пуско-остановочных режимов, характерных для соленоидных клапанов.
- Четыре функции в одном изделии – переключение между режимами «после себя», «до себя», «перепад» и “перепуск” через настройку контроллера без замены оборудования.
- Производство «ВОГЕЗЭНЕРГО», Беларусь. Клапан ВКСР/ ВКТР и привод ВЭП-245 изготавливаются на одном предприятии – полная совместимость, единая гарантия.
Как подобрать и заказать клапан-регулятор в Беларуси
Для правильного подбора нужны: схема регулирования («до себя», «после себя» или перепад, перепуск), расход среды (минимальный и максимальный), рабочее давление и перепад давления на клапане, температура среды. По этим данным рассчитывается Kvy и выбирается DN клапана.
Купить клапан-регулятор давления непрямого действия можно у производителя – «ВОГЕЗЭНЕРГО», Минск. Специалист подберёт DN, материал корпуса и тип управляющего сигнала.
