Клапан-регулятор температуры для отопления и ГВС

Назначение прямоходного электропривода (ЭИМ)
ЭИМ ВЭП-22Х:

управляет регулирующей арматурой по программе, задаваемой пользователем, с целью автоматического поддержания заданного значения температуры горячей воды на выходе теплообменника
автоматически управляет системой отопления здания с целью оптимизации расходования тепловой энергии
используется в составе систем управления технологическими процессами в качестве регуляторов температуры

Принцип работы

Принцип работы заключается в управлении регулирующим клапаном с целью поддержании температуры на выходе контура регулирования в соответствии с заданным значением или в соответствии с температурным (недельным) графиком по ПИД- законам регулирования.

Такой регулятор температуры и отопления в процессе работы производит постоянный опрос датчиков температуры и периодически, с интервалом времени (периодом регулирования), определяемым тепловой инерцией объекта регулирования на возмущающее воздействие, выдает сигналы управления на шаговый двигатель с длительностью, определяемой рассогласованием между измеренной температурой и заданной, скоростью ее изменения на момент регулирования и заданными коэффициентами регулирования.

Важно! Программное обеспечение обеспечивает в автоматическом режиме быструю (за 20-30 минут) адаптацию коэффициентов регулирования к параметрам объекта управления и дальнейшую их автоматическую подстройку при изменении параметров объекта в процессе эксплуатации. При этом для большинства объектов управления отсутствует необходимость в изменении заводских установок коэффициентов регулирования.

Выбор номера программы, задание режимов работы, значений температуры или температурного графика, коэффициентов регулирования и программирование дополнительных функций производится с клавиатуры блока в диалоговом режиме работы с информационными «окнами», выводимыми на ЖКИ — индикатор.

Работа с информационными «окнами» осуществляется с помощью клавиатуры, расположенной на передней панели блока.

Отличительные особенности

панель управления с ЖКИ дисплеем и клавиатурой, встроенная в корпус привода;
три канала измерения температуры для датчиков с НСХ типа Pt500 или Pt1000;
встроенный программный ПИД-регулятор;
электронная защита привода от перегрузки;
энергонезависимая память;
таймер;
интерфейс связи RS-485;
протокол обмена данными Modbus RTU.

Обозначение при заказе

Пример обозначения

Механизм исполнительный электрический прямоходный ВЭП-225М-700/63-20-220В,50Гц-IP65 -К.

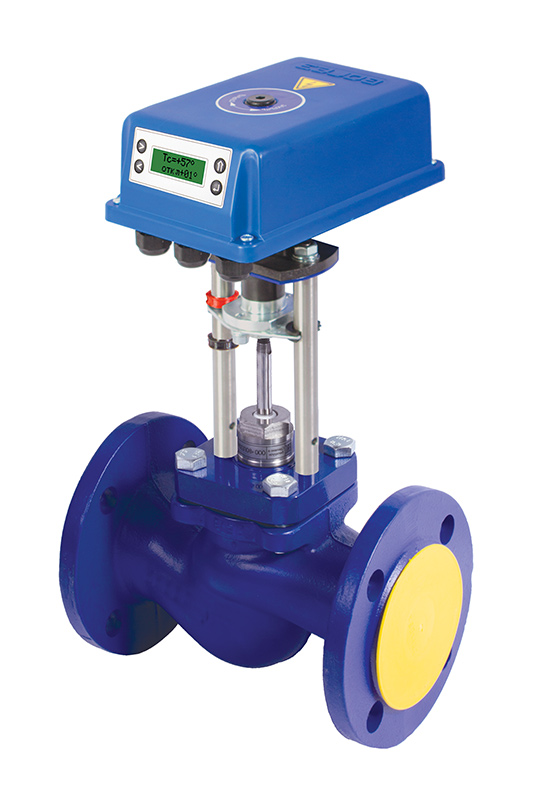

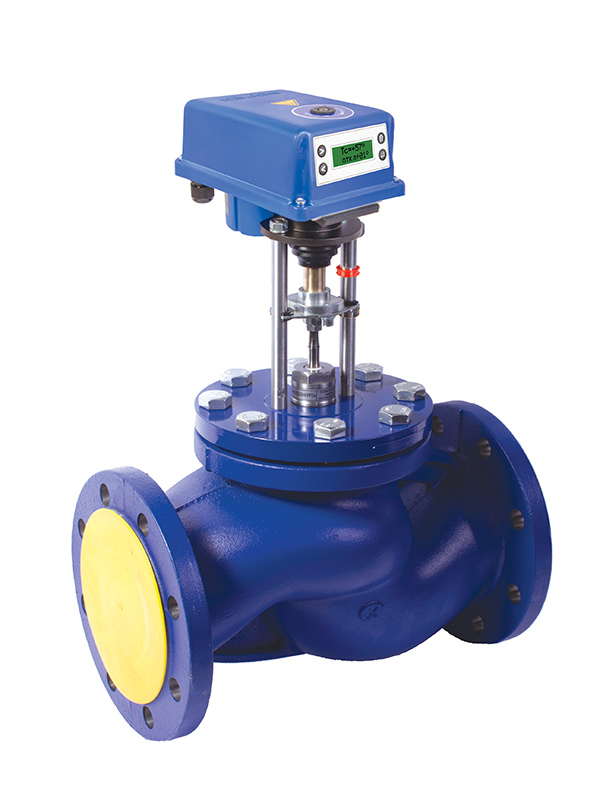

Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР и ВКТР, с номинальным усилием 700Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением и степенью защиты IP65.
Механизм исполнительный электрический прямоходный ВЭП-228М-1600/63-20-220В,50Гц-IP65.

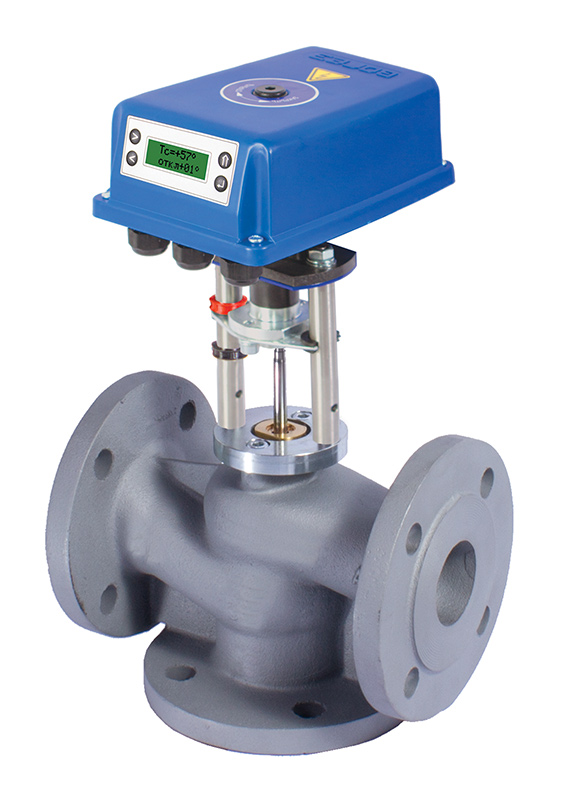

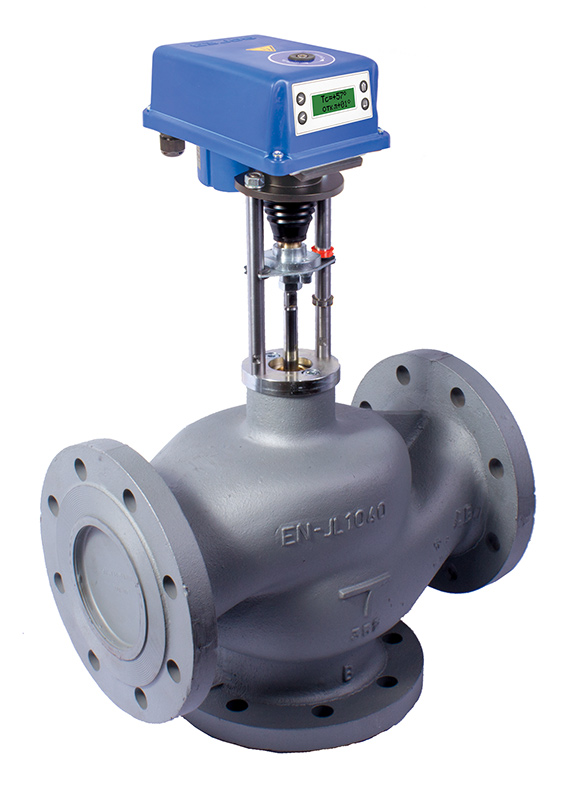

Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий трехходовой ВКТР, с номинальным усилием 1600Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением и степенью защиты IP65.

Количество датчиков температуры необходимо указать при заказе.

Комплектуется с электроприводом прямоходным со встроенным регулятором температуры для ГВС и СО с резервным источником питания (исполнение В).

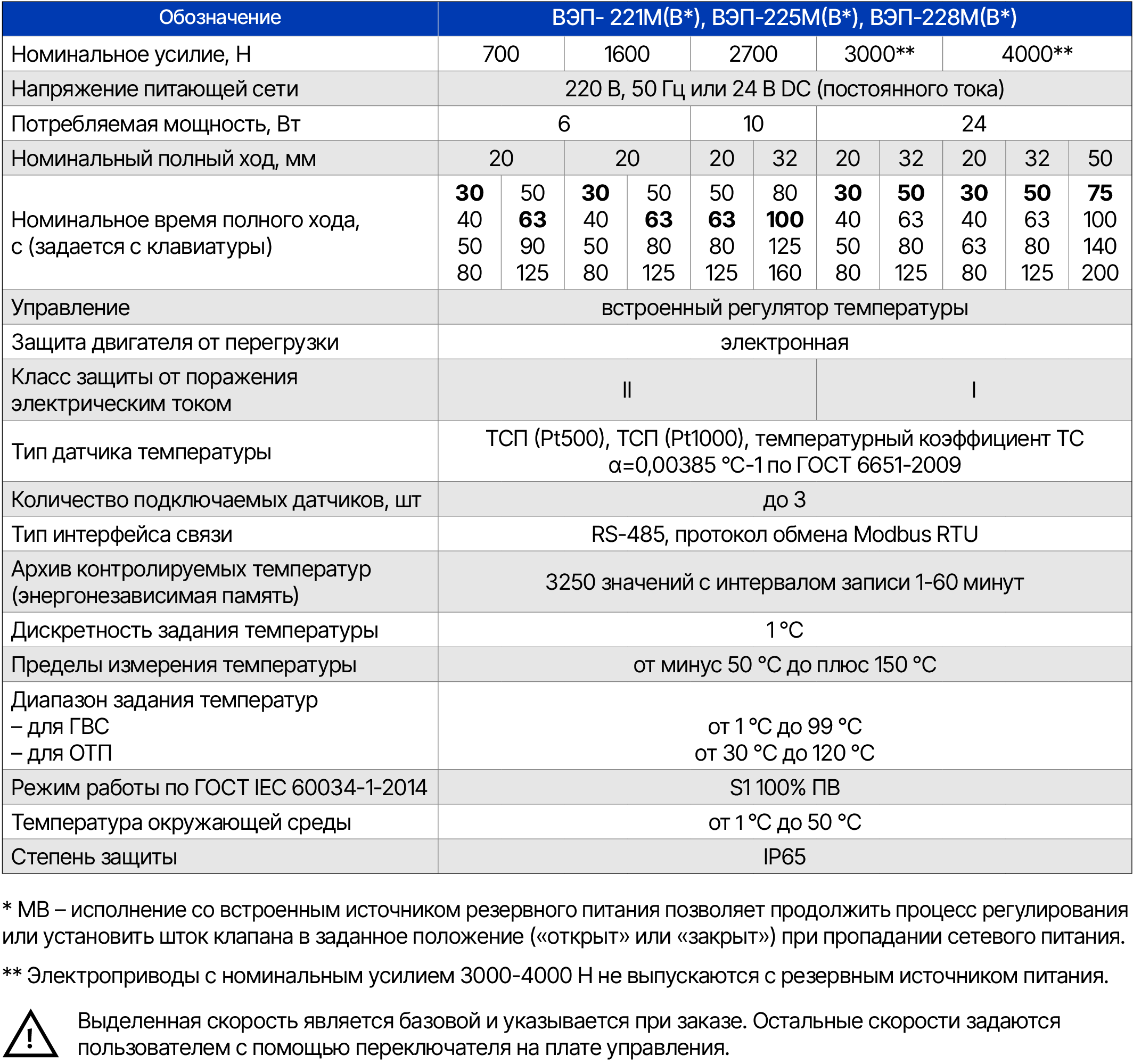

Технические характеристики

Схемы подключения

Электрические схемы подключения электропривода со встроенным регулятором температуры для ГВС и СО

Схема подключения ЭИМ в системе управления контуром отопления (программа 10). Питание ЭИМ 220 В, 50 Гц
Схема подключения ЭИМ в системе управления контуром отопления (программа 10). Питание ЭИМ 24 В
Схема подключения ЭИМ в системе управления контуром ГВС (программа 20). Питание ЭИМ 220 В, 50 Гц
Схема подключения ЭИМ в системе управления контуром ГВС (программа 20). Питание ЭИМ 24 В, 50 Гц

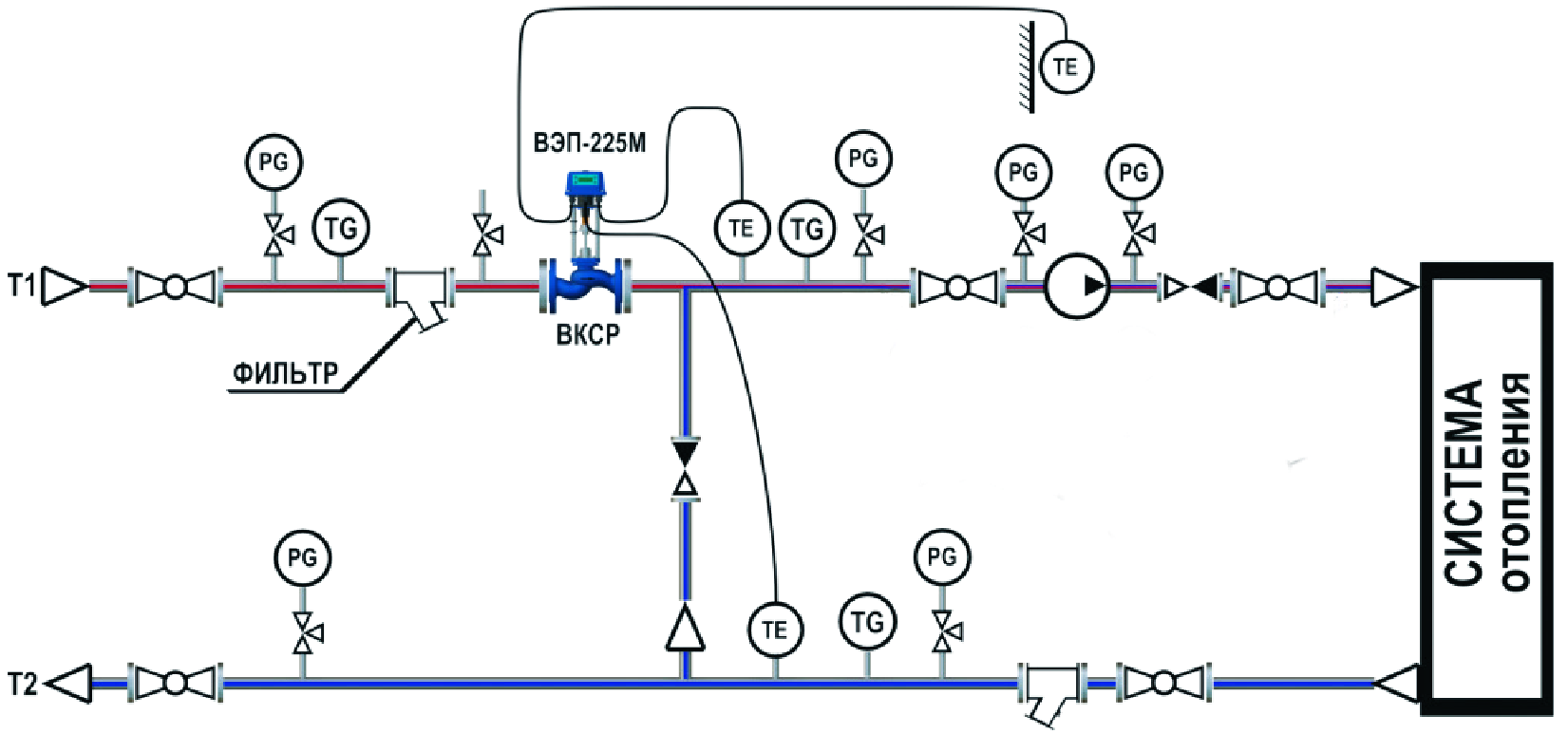

Примеры монтажных схем

1. Установка двухходового регулирующего клапана с приводом ВЭП для регулирования температуры воды в системе горячего водоснабжения (ГВС)

2. Установка двухходового регулирующего клапана с приводом ВЭП для регулирования температуры воды в системе горячего водоснабжения (ГВС)

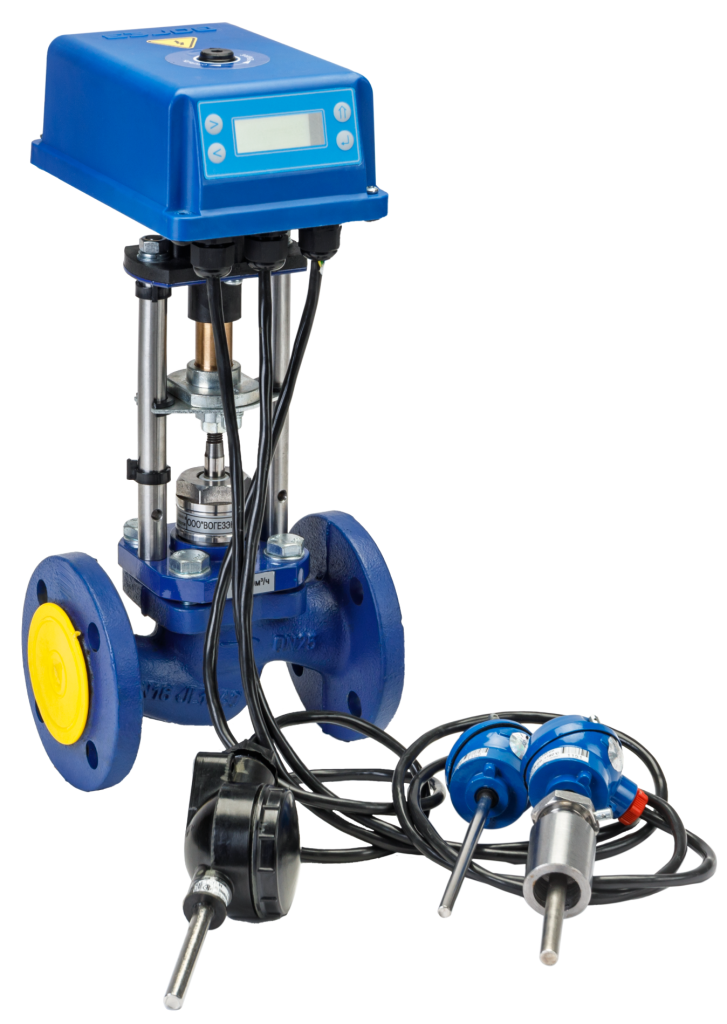

Простой регулятор температуры с переключателями под крышкой справляется с одним контуром. Но если в тепловом пункте нужно одновременно управлять системой отопления и ГВС, вести температурный график, автоматически снижать подачу тепла ночью и в выходные – нужен прибор с расширенными возможностями. Клапан-регулятор температуры для отопления и ГВС на базе электропривода ВЭП-22Х – это регулирующий клапан в сборе с интеллектуальным ЭИМ:

три канала измерения температуры,
встроенный ЖКИ-дисплей с клавиатурой,
недельный температурный график,
автоматическая адаптация ПИД-коэффициентов за 20–30 мин после первого пуска.

Всё это – в одном корпусе, без внешнего контроллера.

Назначение клапана-регулятора температуры для отопления и ГВС

Электропривод ВЭП-22Х, встроенный в сборку, выполняет три функции:

поддерживает заданную температуру горячей воды на выходе теплообменника ГВС;
управляет системой отопления здания по пользовательскому температурному графику с целью оптимизации расхода тепловой энергии;
используется в составе систем управления технологическими процессами в качестве регулятора температуры.

Применяется в ИТП и ЦТП жилых домов, административных и производственных зданий, котельных – везде, где один тепловой пункт обслуживает несколько контуров с разными требованиями к температуре теплоносителя.

Принцип работы регулятора температуры

Встроенный ПИД-регулятор непрерывно опрашивает датчики температуры и с периодом регулирования, определяемым тепловой инерцией объекта, выдаёт управляющий сигнал на шаговый двигатель привода. Длительность импульса определяется тремя факторами: величиной рассогласования между измеренной и заданной температурой, скоростью её изменения и коэффициентами ПИД-регулирования.

Три канала измерения температуры принимают сигналы от датчиков Pt500 или Pt1000 одновременно. Типичная схема: датчик температуры подачи, датчик обратной воды и датчик наружного воздуха – это даёт возможность вести погодозависимое регулирование подачи тепла в систему отопления.

Автоадаптация коэффициентов. После первого пуска программное обеспечение в автоматическом режиме за 20–30 минут адаптирует коэффициенты ПИД к параметрам конкретного объекта и в дальнейшем непрерывно подстраивает их при изменении условий эксплуатации. Для большинства стандартных ИТП заводские установки менять не нужно.

Преимущества и особенности конструкции

ЖКИ-дисплей и клавиатура на передней панели привода. Задание температуры, выбор программы, ввод температурного графика, коэффициентов регулирования и дополнительных функций – с клавиатуры в диалоговом режиме через информационные «окна» на экране. Без ПК, без дополнительных устройств.
Недельный температурный график. Автоматическое снижение подачи тепла в ночное время и в выходные дни. Экономия тепловой энергии до 15–20% по сравнению с работой по постоянной уставке.
Энергонезависимая память. При отключении питания сохраняет программу, уставки и коэффициенты регулирования – после восстановления питания работа возобновляется без переконфигурации.
Встроенный таймер. Реализует расписание включения и выключения контуров без дополнительных реле времени.
RS-485. Клапан-регулятор подключается к системе диспетчеризации: дистанционная установка уставок, контроль текущих значений температуры, диагностика.
Электронная защита от перегрузки. При нагрузке на шток выше допустимой привод отключается, защищая и себя, и клапан.

Технические характеристики и модельный ряд

Параметр	Значение
Тип клапана	ВКСР, ВКРП (двухходовые) / ВКТР (трёхходовой)
Номинальный диаметр DN	DN15 — DN300
Номинальное усилие ЭИМ	700 — 4000 Н
Рабочий ход	20 -50 мм
Каналы измерения температуры	3 × Pt500 / Pt1000
Напряжение питания	220 В, 50 Гц или 24 В постоянного тока
Степень защиты	IP65
Интерфейс	RS-485, Modbus RTU
Память	Энергонезависимая
Гарантия	24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации.

Как купить клапан-регулятор в Беларуси

Купить регулятор температуры для отопления и ГВС на базе ВЭП-22Х или запросить расчёт Kvy под параметры объекта можно напрямую у производителя – «ВОГЕЗЭНЕРГО», Минск. Специалист подберёт DN, тип клапана и схему подключения датчиков.

Остались вопросы? Звоните +375 (17) 27-27-111 или +375 (29) 630-52-52.
