Электроприводы-регуляторы для СО и ГВС

Назначение: для управления регулирующей арматурой по программе, задаваемой пользователем, с целью автоматического поддержания заданного значения температуры горячей воды на выходе теплообменника, автоматического управления системой отопления здания с целью оптимизации расходования тепловой энергии, а также для использования в составе систем управления технологическими процессами в качестве регуляторов температуры.

Наличие микропроцессорной платы управления, встроенной клавиатуры с табло индикации дает возможность пользователю задавать с клавиатуры требуемый режим работы, а также контролировать его исполнение.

Применяется как одноконтурная система автоматического регулирования расхода тепловой энергии.

Выпускаются в базовом исполнении (ВЭП-22ХМ) и с дополнительной функцией:

• функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при попадании сетевого питания (ВЭП-22ХМВ).

Принцип работы

Принцип работы заключается в управлении регулирующим клапаном с целью поддержании температуры на выходе контура регулирования в соответствии с заданным значением или в соответствии с температурным (недельным) графиком по ПИД- законам регулирования.

Такие электроприводы со встроенным регулятором температуры для отопления и гвс в процессе регулирования производит постоянный опрос датчиков температуры и периодически, с интервалом времени (периодом регулирования), определяемым тепловой инерцией объекта регулирования на возмущающее воздействие, выдает сигналы управления на шаговый двигатель с длительностью, определяемой рассогласованием между измеренной температурой и заданной, скоростью ее изменения на момент регулирования и заданными коэффициентами регулирования.

Программное обеспечение обеспечивает в автоматическом режиме быструю (за 20-30 минут) адаптацию коэффициентов регулирования к параметрам объекта управления и дальнейшую их автоматическую подстройку при изменении параметров объекта в процессе эксплуатации. При этом для большинства объектов управления отсутствует необходимость в изменении заводских уставок коэффициентов регулирования.

Выбор номера программы, задание режимов работы , значений температуры или температурного графика, коэффициентов регулирования и программирование дополнительных функций производится с клавиатуры блока в диалоговом режиме работы с информационными «окнами», выводимыми на ЖКИ — индикатор. Работа с информационными «окнами» осуществляется с помощью клавиатуры, расположенной на передней панели блока.

Отличительные особенности электроприводов со встроенным регулятором температуры для СО и ГВС:

панель управления с ЖКИ дисплеем и клавиатурой, встроенная в корпус привода;
три канала измерения температуры для датчиков с НСХ типа Pt500 или Pt1000;
встроенный программный ПИД-регулятор;
электронная защита привода от перегрузки;
энергонезависимая память;
возможность задания недельного графика;
возможность дистанционного контроля измеряемой температуры и изменения регулируемых параметров через интерфейс RS-485;
протокол обмена данными Modbus RTU.

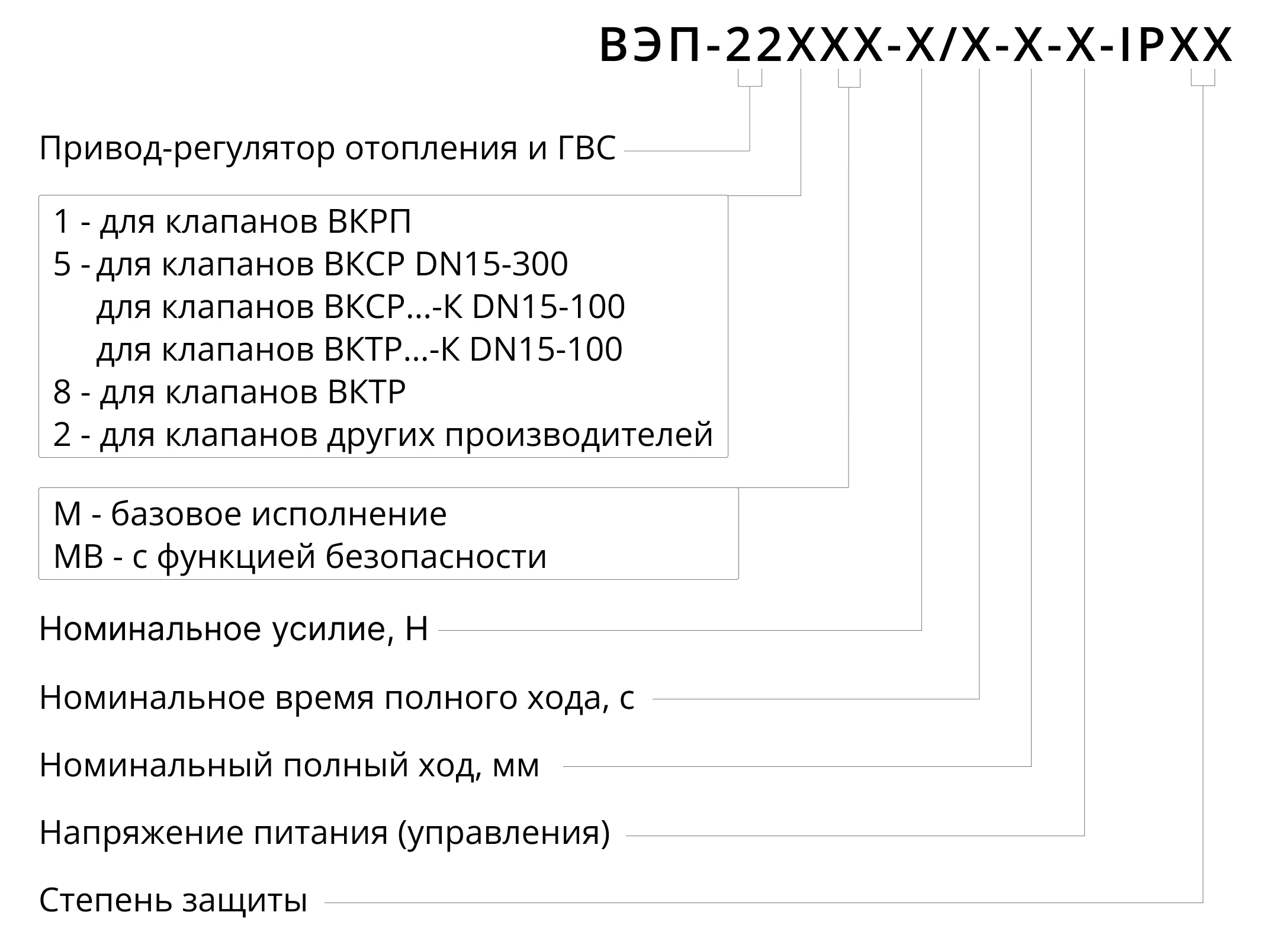

Обозначение при заказе

Пример обозначения при заказе

Механизм исполнительный электрический прямоходный ВЭП-225М-700/63-20-220В,50Гц-IP65.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 700Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением и степенью защиты IP65.
Механизм исполнительный электрический прямоходный ВЭП-228М-1600/63-20-220В,50Гц-IP65.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий трехходовой ВКТР, с номинальным усилием 1600Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением и степенью защиты IP65.

Количество датчиков температуры необходимо указать при заказе.

Технические характеристики

Обозначение	ВЭП- 221М(В), ВЭП-225М(В), ВЭП-228М(В*)
Номинальное усилие, Н	700		1600		2700		3000**		4000**
Напряжение питающей сети	220 В, 50 Гц или 24 В DC (постоянного тока)
Потребляемая мощность, Вт	6				10		24
Номинальный полный ход, мм	20		20		20	32	20	32	20	32	50
Номинальное время полного хода, с (задается с клавиатуры)	30 40 50 80	50 63 90 125	30 40 50 80	50 63 80 125	50 63 80 125	80 100 125 160	30 40 50 80	50 63 80 125	30 40 63 80	50 63 80 125	75 100 140 200
Управление	встроенный регулятор температуры
Защита двигателя от перегрузки	электронная
Класс защиты от поражения электрическим током	II						I
Тип датчика температуры	ТСП (Pt500), ТСП (Pt1000), температурный коэффициент ТС α=0,00385°С-1 по ГОСТ 6651-2009
Количество подключаемых датчиков, шт	до 3
Тип интерфейса связи	RS-485, протокол обмена Modbus RTU
Архив контролируемых температур (энергонезависимая память)	3250 значений с интервалом записи 1-60 минут
Дискретность задания температуры	1°С
Пределы измерения температуры	от -50 °С до + 150°С
Диапазон задания температур -для ГВС -для ОТП	от +1°С до +99°С от +30°С до +120°С
Режим работы по ГОСТ IEC 60034-1-2014	S1 100% ПВ
Температура окружающей среды	от +1°С до +50°С
Степень защиты	IP65

* Исполнение МВ встроенный источник резервного питания позволяет продолжить процесс регулирования или установить шток клапана в заданное положение («открыт» или «закрыт») при попадании сетевого питания.
** Электроприводы с номинальным усилием 3000-4000 Н не выпускаются с резервным источником питания.

Схемы подключения

Электрические схемы подключения электропривода со встроенным регулятором температуры для ГВС и СО

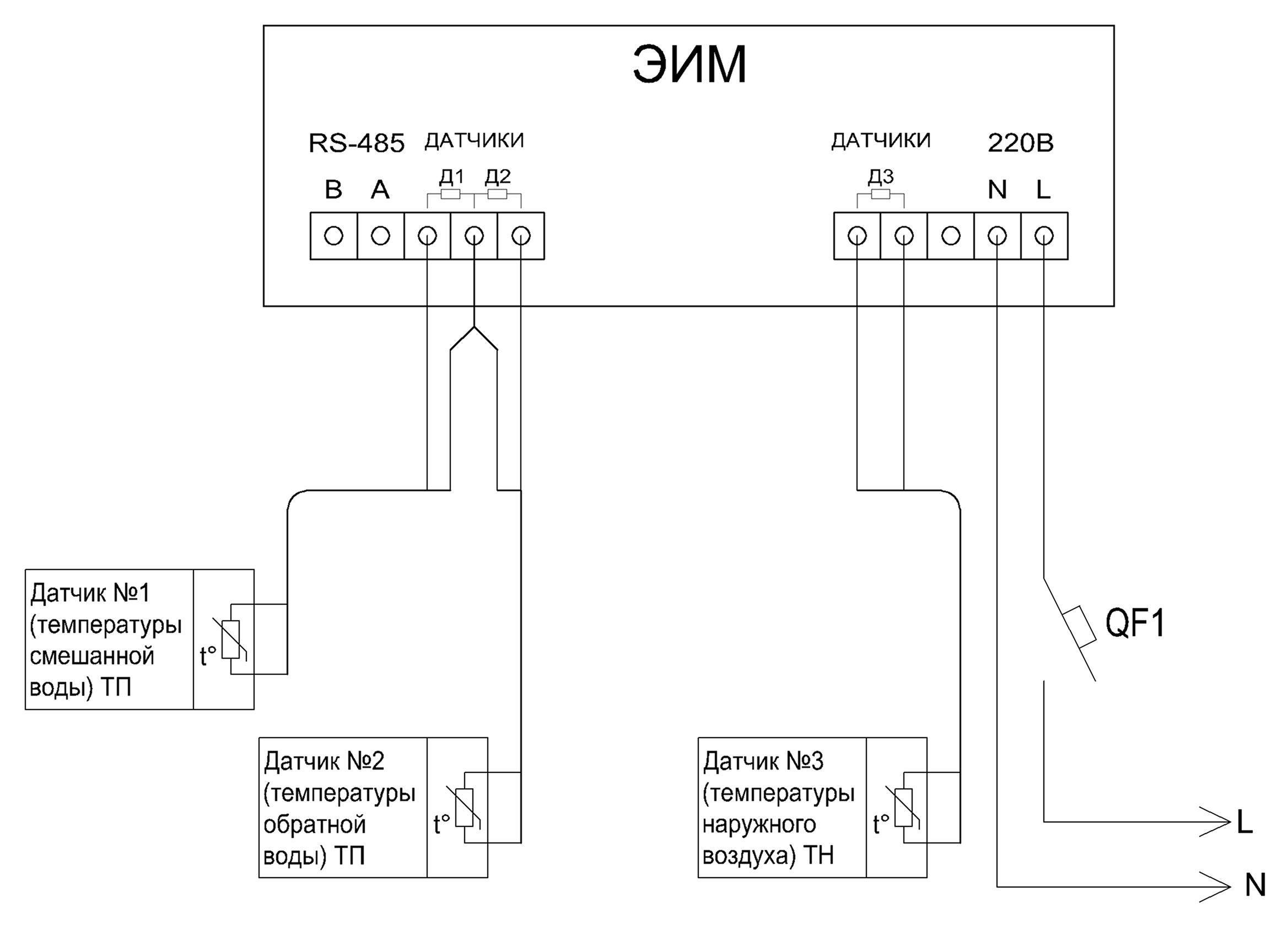

Схема подключения ЭИМ в системе управления контуром отопления (программа 10). Питание ЭИМ 220 В, 50 Гц

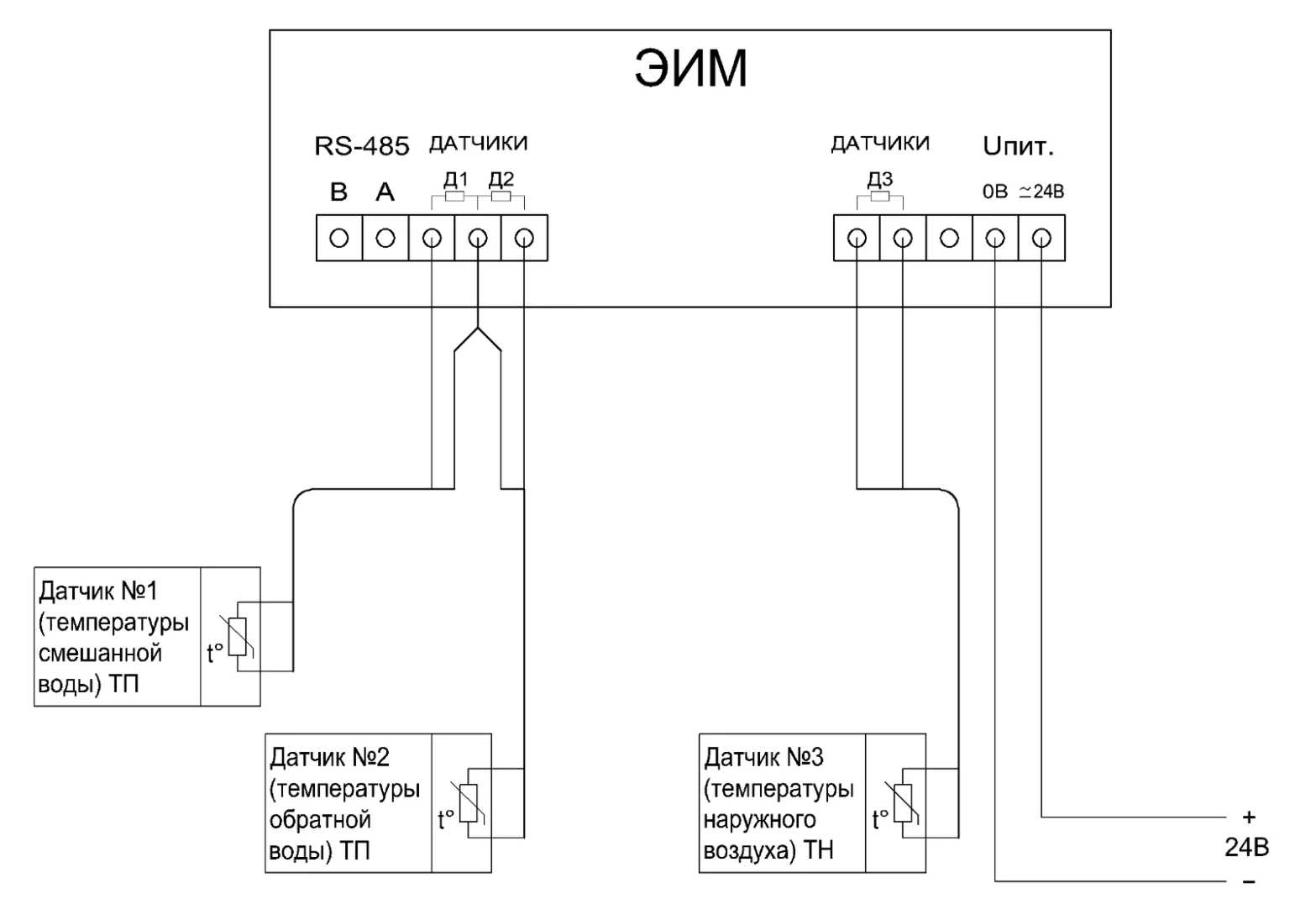

Схема подключения ЭИМ в системе управления контуром отопления (программа 10). Питание ЭИМ 24 В

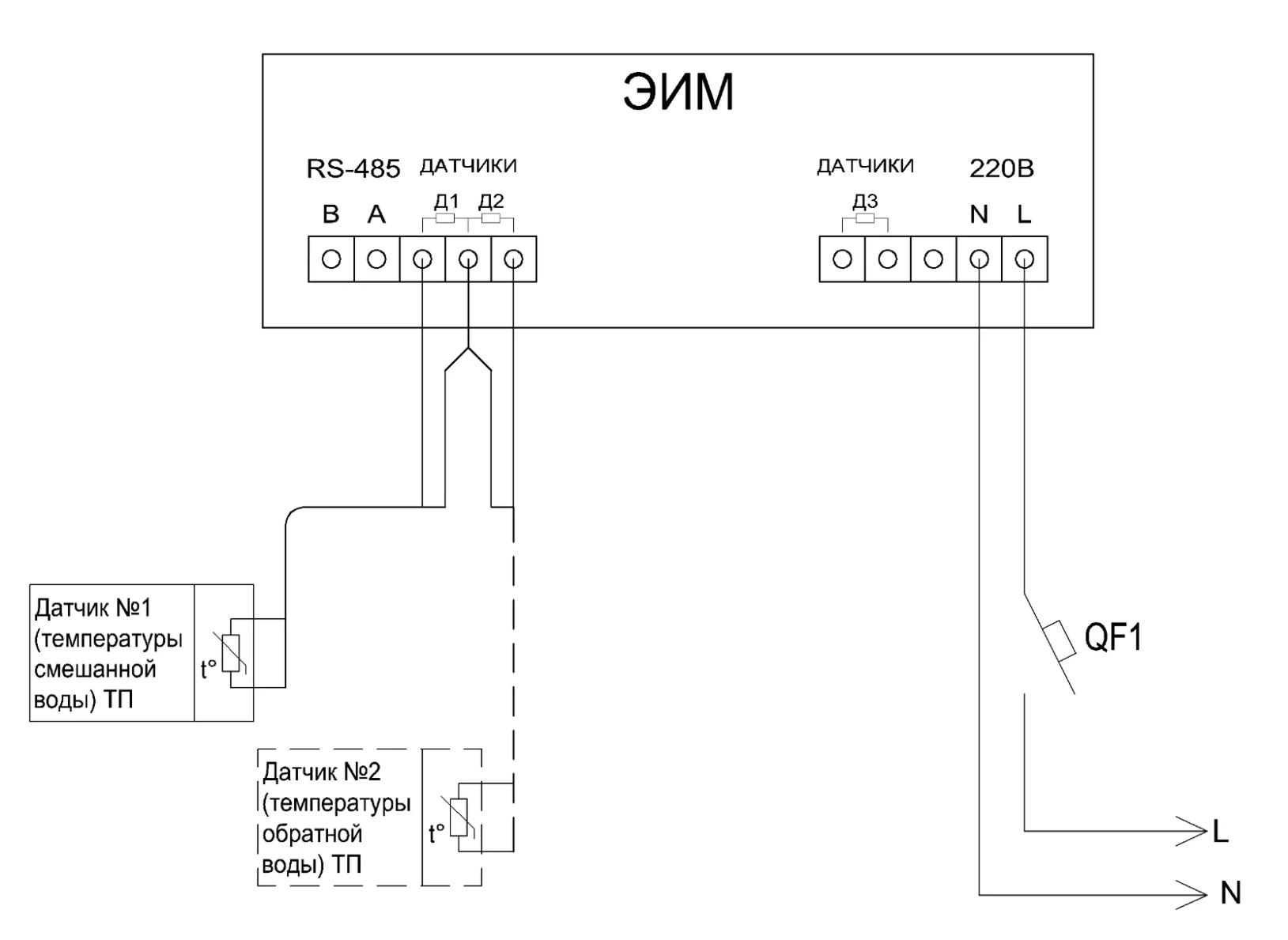

Схема подключения ЭИМ в системе управления контуром ГВС (программа 20). Питание ЭИМ 220 В, 50 Гц

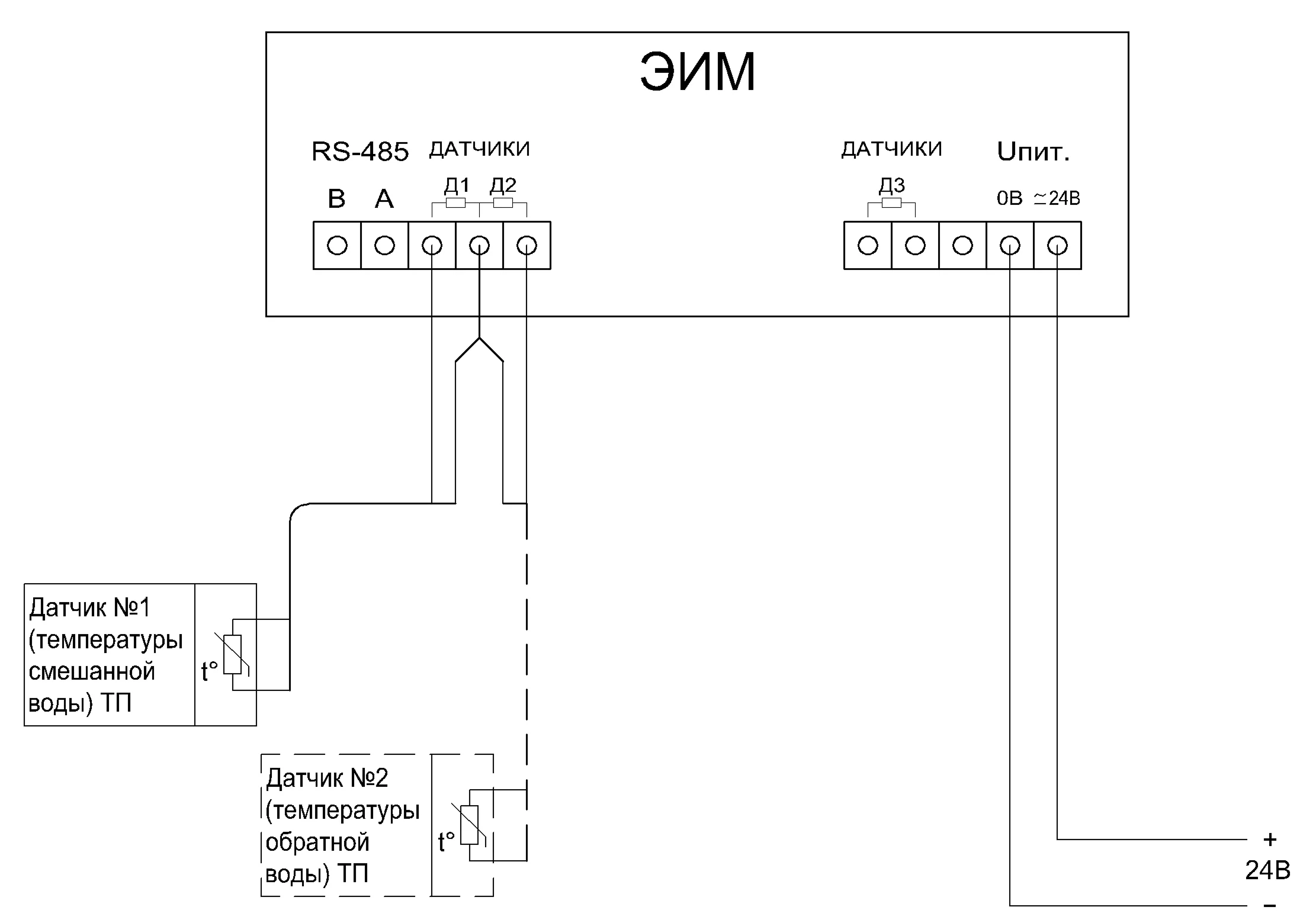

Схема подключения ЭИМ в системе управления контуром ГВС (программа 20). Питание ЭИМ 24 В, 50 Гц

Примеры монтажных схем

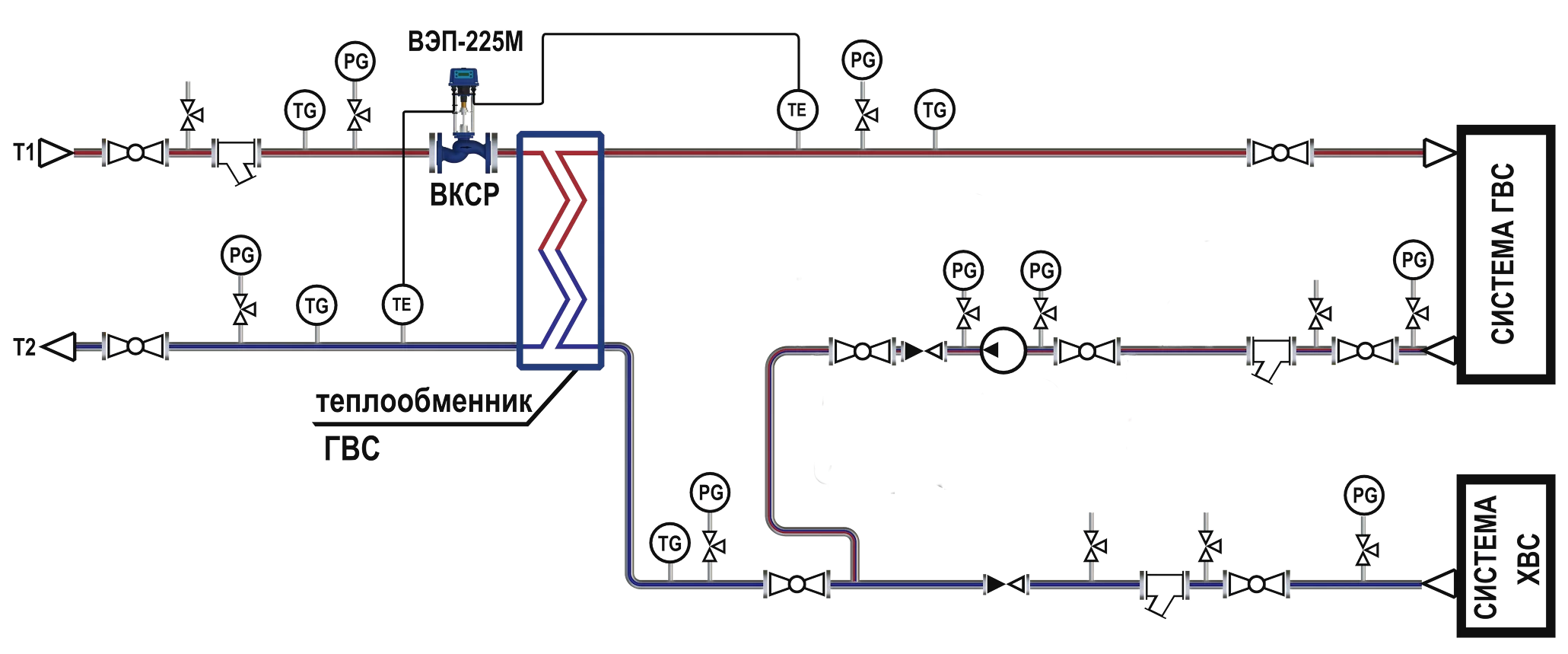

1. Установка двухходового регулирующего клапана с приводом ВЭП для регулирования температуры воды в системе горячего водоснабжения (ГВС)

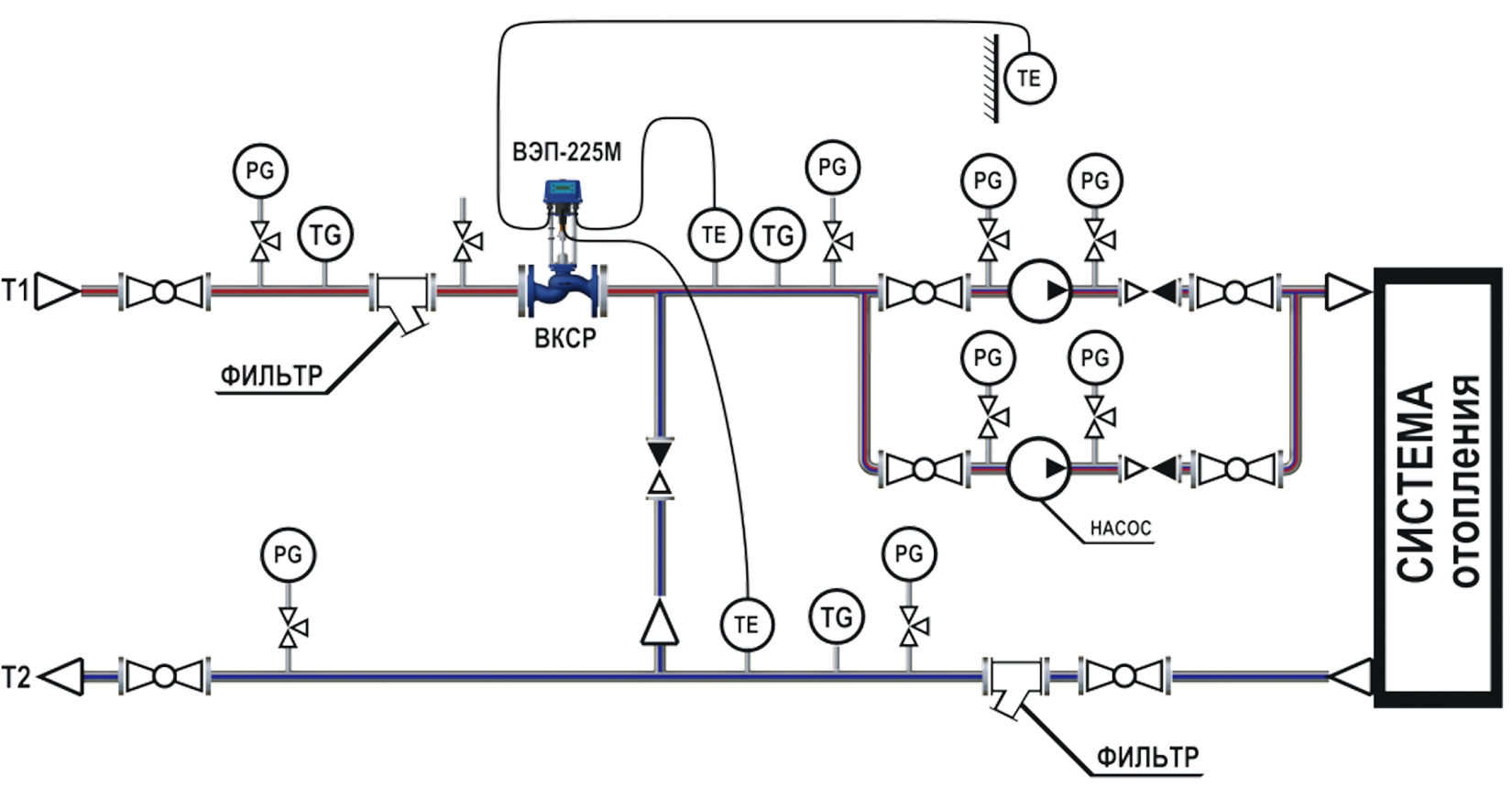

2. Пример схемы подключения ВЭП-225М в системе СО:
