Мультипрограммный контроллер ВТР 110И для СО и ГВС
Назначение:
- для автоматического поддержания заданного значения температуры горячей воды на выходе теплообменника
- автоматического управления системой отопления здания с целью оптимизации расходования тепловой энергии
- для использования в составе систем управления технологическими процессами в качестве регуляторов температуры
Контур регулирования: 1
Управление: электроприводами регулирующих клапанов с трехпозиционным управлением и насосами
Особенность: наличие в памяти микропроцессора набора типовых программ. Пользователь имеет возможность задавать с клавиатуры регулятора номер программы, обеспечивающей выполнение требуемых функций
Возможности ВТР 110И
- 7 программ, задаваемых пользователем с клавиатуры контроллера, в зависимости от функционального назначения
- автоматическая настройка коэффициентов регулирования
- управление регулирующим клапаном, основным и резервным насосом, или двумя регулирующими клапанами без насосов
- дополнительный релейных выход для подключения аварийной сигнализации (отказ насосов, отказ датчиков температуры, выход регулируемых и контролируемых температур за заданные пределы)
- 5 входов для подключения датчиков температуры или контактных датчиков
- энергонезависимый архив всех измеряемых температур (3250 значений с задаваемым интервалом записи от 1 до 60 минут)
- интерфейс RS-485
Гарантийный срок: 24 мес.
Основные функции
| Тип контура | Основные функции |
|---|---|
| ГВС |
Управление контуром горячего водоснабжения:
|
| ОТП |
Управление контуром отопления:
|
| ПДП |
Управление системой подпитки:
|
| АВР |
Управление основным и резервным насосами:
|
Функциональное назначение регулятора определяется номером программы, задаваемой пользователем с клавиатуры блока.
Номера программ и соответствующие им функциональные назначения регулятора приведены в документе «Блок терморегулирования ВТР 110И.
Руководство по эксплуатации».
Возможно использование блока в составе контрольно-измерительных комплексов через встроенный интерфейс RS-485.
Важно!
При эксплуатации блок требуется обязательно размещать внутри шкафов со степенью защиты соответствующей условиям эксплуатации. В случае нарушения правил эксплуатации изделие снимается с гарантии.
Технические характеристики ВТР 110И
Пример обозначения при заказе
Блок терморегулирования ВТР 110И 220 В, 50 Гц.
Количество датчиков температуры каждого типа указывается отдельной строкой.
Важно! Датчики не входят в комплект, их необходимо приобретать отдельно.
Примеры монтажных схем ВТР 110И

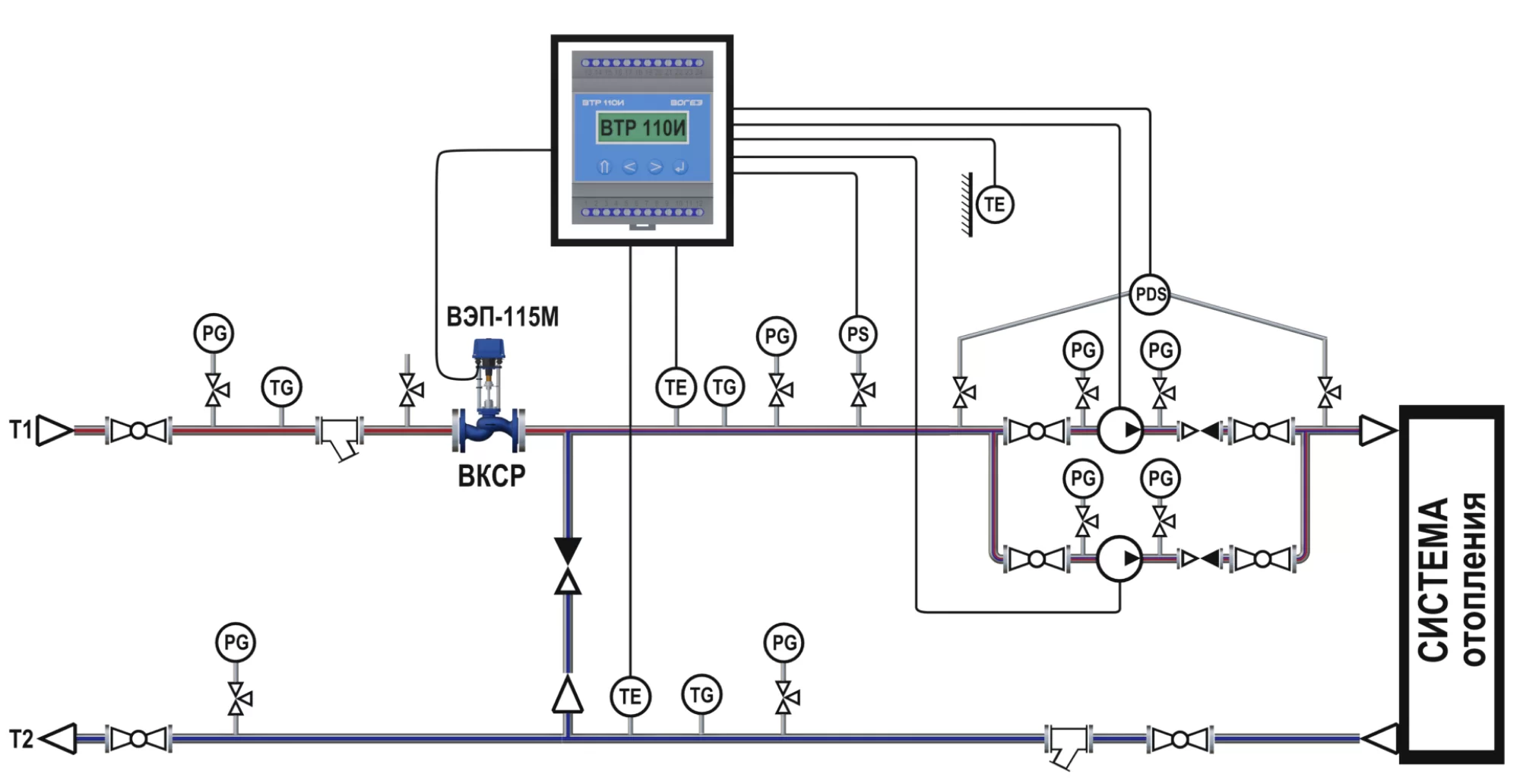

- ВТР 110И (программа 10) в системе управления одним зависимым контуром отопления

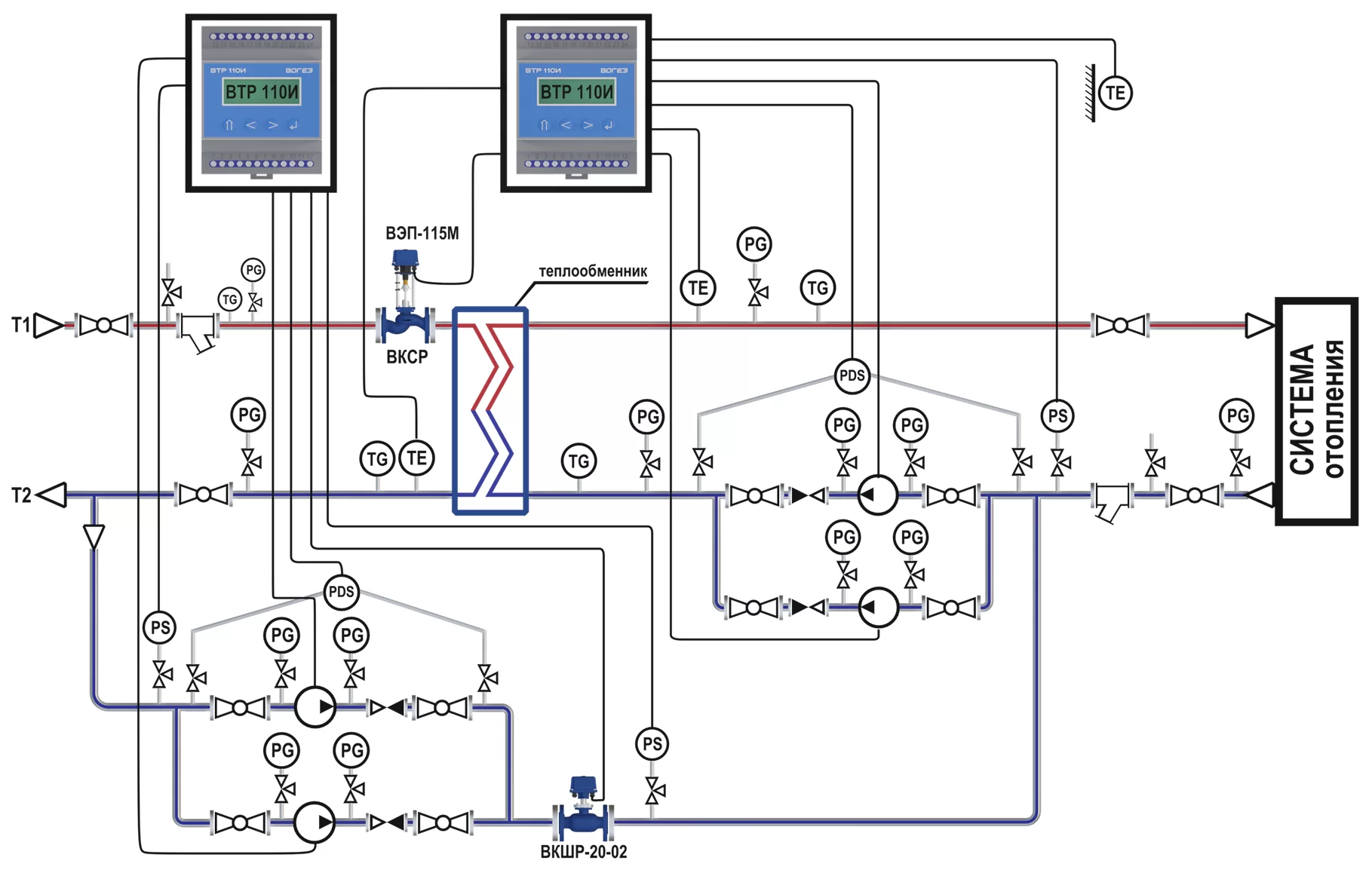

2. Монтажная схема регуляторов ВТР 110И в системе управления независимым контуром отопления (программа 10) и контуром подпитки (программа 40)

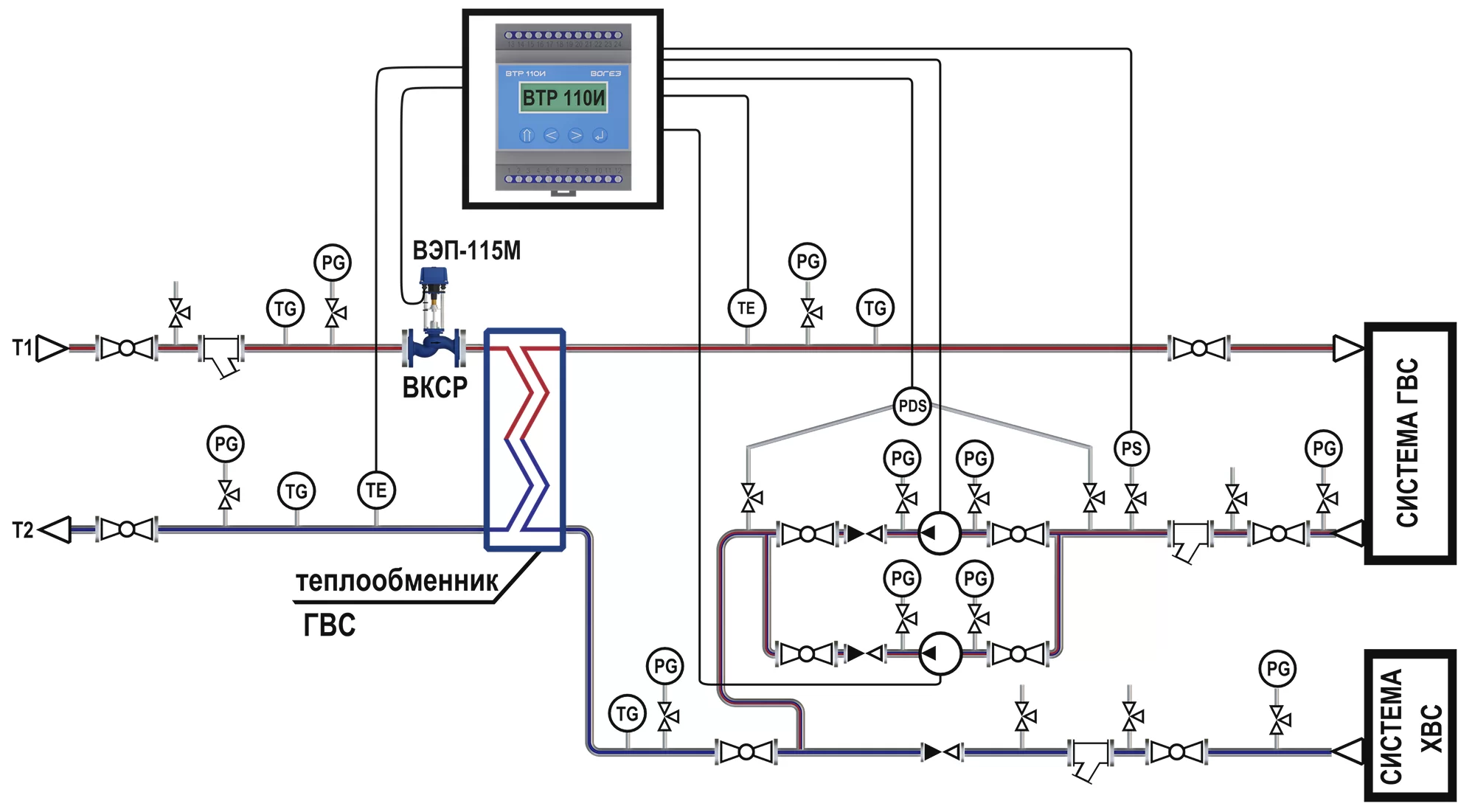

3. ВТР 110И (программа 20) в системе управления одним контуром ГВС
и мы с вами свяжемся
Большинство индивидуальных тепловых пунктов — это один отопительный контур и контур ГВС с одним регулирующим клапаном на каждом. Два клапана и несколько насосов — вот всё оборудование, которым нужно управлять. Для такого объекта двух- или трёхконтурный контроллер избыточен. Контроллер отопления ВТР 110И закрывает эту задачу: один контур регулирования температуры, трёхпозиционное управление клапаном, семь типовых программ под разные схемы ИТП. «ВОГЕЗЭНЕРГО» производит ВТР 110И в Минске, поставляет с гарантией 24 месяца и бесплатным ПО для настройки с ПК.
Блок терморегулирования ВТР 110И предназначен для автоматического управления системой отопления и горячего водоснабжения в тепловых пунктах жилых и административных зданий. Контроллер управляет регулирующим клапаном СО или ГВС по трёхпозиционному сигналу (сигналы «открыть», «закрыть», отсутствие сигнала), а также основным и резервным насосами через релейные выходы.
Особенность модели: в любой момент времени активна одна программа из семи, заданная пользователем с клавиатуры. Набор типовых программ хранится в памяти микропроцессора — переключить логику работы ВТР 110И между схемой «отопление + ГВС», «только ГВС», «подпитка» или «автоматический ввод резерва» и др. можно без замены прибора. Применяется в ИТП жилых домов, гостиниц, торговых и административных центров, на тепловых пунктах с независимым присоединением систем теплоснабжения.
Функции и возможности контроллера ВТР 110И
- Регулирование температуры отопления (ОТП) — поддержание температурного графика подачи с 2–8 контрольными точками в зависимости от температуры наружного воздуха, с коррекцией по температуре обратной воды. Снижение температуры теплоносителя в заданное время по недельному графику. Автоматическое включение и отключение контура в зависимости от температуры наружного воздуха. Защита от завышения температуры обратной воды и от замораживания здания.
- Поддержание температуры горячей воды (ГВС) — регулирование температуры горячей воды по заданной уставке. Снижение температуры или отключение ГВС по недельному графику с одновременной остановкой циркуляционного насоса. Управление основным и резервным насосами. Ограничение температуры обратной воды.
- Управление насосами — четыре режима работы. Автоматический ввод резервного насоса при отказе основного (АВР). Защита насосов от «сухого» хода по внешнему контактному датчику. Режим «Ресурс» — равномерное чередование основного и резервного насосов для выравнивания наработки. Настройка аварийного состояния контактных датчиков (замкнут или разомкнут).
- Контур подпитки (ПДП) — поддержание давления в нагреваемом контуре. Защита насосов от «сухого» хода, режим «Ресурс», контроль и управление работой основного и резервного насосов, настройка аварийного состояния контактных датчиков.
Дополнительные возможности блока терморегулирования ВТР 110И:
- 7 программ, задаваемых с клавиатуры контроллера.
- Автоматическая настройка коэффициентов регулирования.
- Управление двумя регулирующими клапанами без насосов.
- Релейный выход аварийной сигнализации — отказ насосов, выход датчиков за пределы, отказ датчиков температуры.
- Энергонезависимый архив: 3250 значений измеряемых температур с интервалом записи от 1 до 60 минут.
Технические характеристики ВТР 110И
| Параметр | Значение |
|---|---|
| Контуры регулирования | 1 (2 контура регулирования без насосов) |
| Программы | 7 |
| Управление клапаном | Трёхпозиционный сигнал |
| Входы датчиков температуры | Pt500 / Pt1000 |
| Релейные выходы | Основной и резервный насос + аварийная сигнализация |
| Интерфейс | RS-485 |
| Архив температур | 3250 значений, интервал 1–60 мин |
| Напряжение питания | 220 В, 50 Гц |
| Гарантийный срок | 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации. |
Схемы подключения и маркировка ВТР 110И при заказе
При заказе указывается обозначение: Блок терморегулирования ВТР 110И 220 В, 50 Гц. В комплект поставки входит паспорт, руководство по эксплуатации и бесплатное ПО для настройки через интерфейс RS-485. Датчики температуры Pt500 или Pt1000 (накладные, погружные, наружные) заказываются отдельно. Специалист «ВОГЕЗЭНЕРГО» скомплектует поставку под схему конкретного теплового пункта — с нужными датчиками и электроприводом ВЭП.
Подбор и поставка ВТР 110И в Беларуси: консультация и комплектация
Купить ВТР 110И или уточнить стоимость можно напрямую у производителя — ВОГЕЗ, Минск. Доставка по Беларуси и в страны СНГ, отгрузка со склада. Все вопросы — по тел.: +375 (17) 27-27-111; +375 (29) 630-52-52.
