Мультипрограммные контроллеры ВТР для СО, ГВС и приточной вентиляции

Тепловой пункт с ручным управлением — это постоянный перерасход тепла или жалобы жильцов на холод. Контроллер меняет ситуацию принципиально: он опрашивает датчики температуры в диапазоне низких единиц измерения времени, сравнивает показания с заданным графиком и сам корректирует положение клапана — без операторов и без задержки реакции. Мультипрограммные контроллеры ВТР производства «ВОГЕЗЭНЕРГО» автоматизируют системы отопления, горячего водоснабжения и приточной вентиляции в ИТП и ЦТП. Линейка включает модели ВТР-110И, ВТР-110И (исполнение Т), ВТР-210И, ВТР-210И (исполнение А) и ВТР-310И — с разным числом контуров регулирования.

Модельный ряд контроллеров ВТР для отопления и ГВС

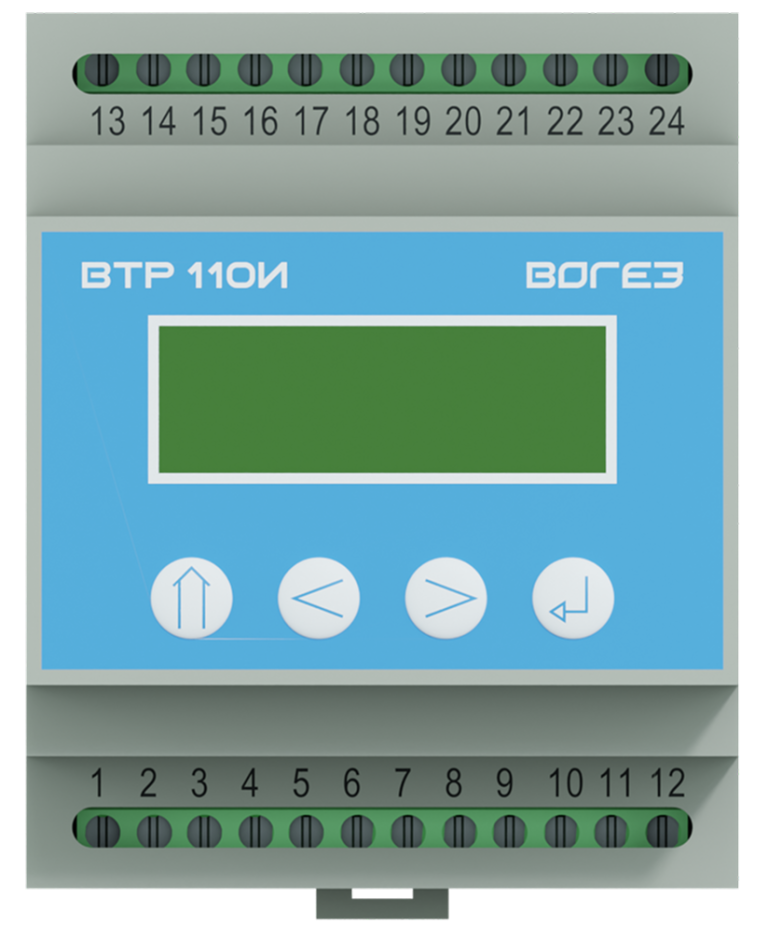

ВТР-110И — одноконтурный контроллер

Базовая модель линейки. Управляет контурами системы отопления (СО), горячего водоснабжения (ГВС), подпитки (ПДП), а также основным и резервным насосами (АВР). Может управлять двумя контурами СО или ГВС без функции управления насосами. ВТР-110И (исполнение Т) обладает такими же возможностями, но удобнее в эксплуатации: все параметры системы и оборудования отображаются в едином главном окне, предусмотрено два порта RS-485. Оба исполнения имеют 7 типовых программ и управляют электроприводами с трёхпозиционным управлением.

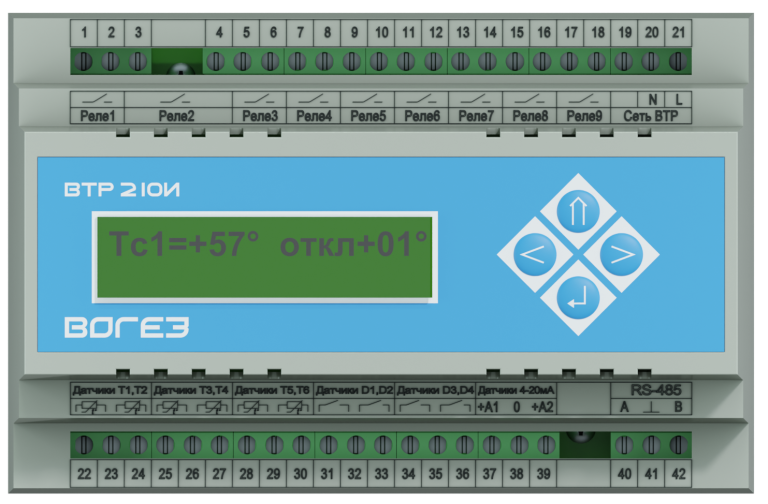

ВТР-210И — двухконтурный контроллер

ВТР-210И управляет двумя контурами одновременно: ОТП, ОТП+ОТП, ОТП+ГВС, ОТП+ПДП, ОТП+АВР, ГВС, ГВС+ГВС, ГВС+ПДП, ГВС+АВР, ВЕНТ. Имеет 10 типовых программ и управляет электроприводами с трёхпозиционным управлением. ВТР-210И (исполнение А) имеет 12 программ (дополнительно ОТП+ГВС+ПДП, ОТП+ОТП+ПДП, ГВС+ГВС+ПДП) и управляет электроприводами с аналоговым сигналом управления 4–20 мА.

ВТР-310И — три контура или приточная вентиляция

Наиболее функциональная модель. Три независимых контура регулирования позволяют автоматизировать одновременно несколько систем: СО, ГВС, ПДП, АВР. В первый и второй контур задаётся по три программы на каждый (СО, ГВС, АВР). Для третьего контура — 4 программы (СО, ГВС, ПДП, АВР). Управляет электроприводами с трёхпозиционным управлением.

Назначение и области применения

Мультипрограммный контроллер ВТР — микропроцессорный блок управления, реализующий ПИД-регулирование по заданным программам. Слово «мультипрограммный» означает, что один прибор содержит несколько встроенных типовых программ: поддержание температурного графика отопления, поддержание значения температуры горячей воды в контуре ГВС, контроль и управление работой основного и резервного насосов и другое. Нужную программу выбирают с клавиатуры блока — это исключает необходимость в перепрограммировании при изменении схемы теплового пункта.

Контроллер отопления ВТР применяется:

• в ИТП жилых многоквартирных домов;
• в ЦТП;
• в административных и торговых зданиях;
• в котельных.

Технические характеристики и функции управления

Все модели оснащены дисплеем и клавиатурой на передней панели. Программирование — в диалоговом режиме через информационные окна на экране. Для каждой модели доступно бесплатное программное обеспечение для настройки параметров с ПК через интерфейс RS-485.

Преимущества мультипрограммных контроллеров ВОГЕЗ

• Погодозависимое регулирование — контроллер корректирует температуру теплоносителя в зависимости от температуры наружного воздуха. Экономия тепловой энергии составляет 25–40 % по сравнению с работой без автоматики.
• Автоматическая настройка коэффициентов регулирования — прибор самостоятельно адаптируется к тепловой инерции объекта за 20–30 минут после первого пуска.
• Мультипрограммность — переключение между типовыми программами с клавиатуры блока без замены и перепрограммирования прибора.
• Диспетчеризация по RS-485 — все модели линейки подключаются к системам мониторинга и диспетчерского управления по протоколу Modbus RTU.
• Бесплатное ПО для настройки с ПК.
• Собственное производство «ВОГЕЗЭНЕРГО» в Беларуси — быстрая отгрузка, склад в Минске, гарантийный сервис без международной логистики.

Подбор и поставка контроллеров ВТР в Беларуси

Выбор модели зависит от числа контуров регулирования на объекте: один контур СО и ГВС — ВТР-110И / ВТР-110И (исполнение Т); два контура для СО, ГВС и приточной вентиляции — ВТР-210И; для СО и ГВС — ВТР-210И (исполнение А); три контура — ВТР-310И.

Купить контроллер для системы отопления ВТР, ГВС, приточной вентиляции или уточнить стоимость можно напрямую у производителя. Специалист «ВОГЕЗЭНЕРГО» подберёт модель тепловой автоматики по схеме теплового пункта, предоставит документацию и типовые схемы подключения. Для уточнения актуальной стоимости оборудования и сроков поставки обращайтесь к менеджеру по телефонам: +375 (17) 27-27-111; +375 (29) 630-52-52.
