Электропривод для дисковых затворов

Назначение: для дистанционного регулирования и перекрытия потока рабочих сред.

Рабочие среды: негорючие, взрывобезопасные, нетоксичные жидкости, в том числе вода, водяные растворы этиленгликоля и пропиленгликоля с концентрацией до 50% при давлении не более 1,6 МПа и температурой не более 150°С.

Дисковые затворы с ЭИМ устанавливаются в индивидуальных тепловых пунктах (ИТП) жилых, производственных и административных зданий, центральных тепловых пунктах (ЦТП), котельных и других объектах, на которых производится, распределяется или потребляется тепловая энергия, а так же производится подготовка, распределение или потребление холодной или горячей воды.

Особенность

У затворов малые габаритные размеры и вес, которые особенно явно проявляются на больших номинальных диаметрах.

Комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭО:

с управляющим сигналом ~220В, 50 Гц (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
с управляющим сигналом ~24В (схема подключения: трехпроводная), с двумя концевыми выключателями;
с аналоговым управляющим сигналом 0-10В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;

ЭИМ оснащены ручным дублером.

Примеры обозначения при заказе дисковых затворов

Дисковые затворы DN50 с ЭИМ ВЭО-15-80/63-0,25-220В, 50Гц-IP54
Дисковые затворы DN150 с ЭИМ ВЭО-15-160/63-0,25-220В, 50Гц-IP54
Дисковые затворы DN80 с ЭИМ ВЭО-35-80/63-0,25-24В-IP54

Затвор дисковый межфланцевый DN40-DN150

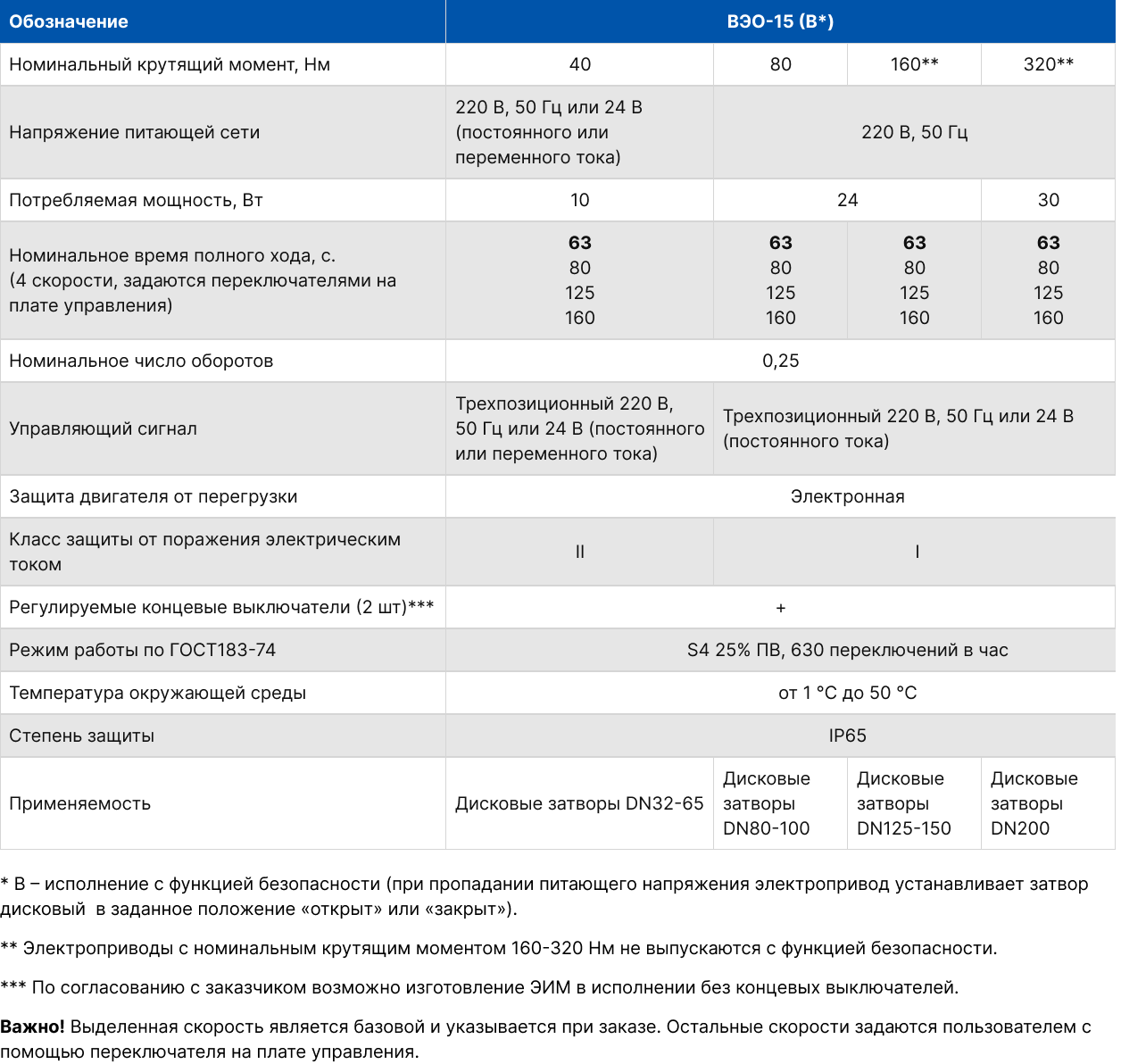

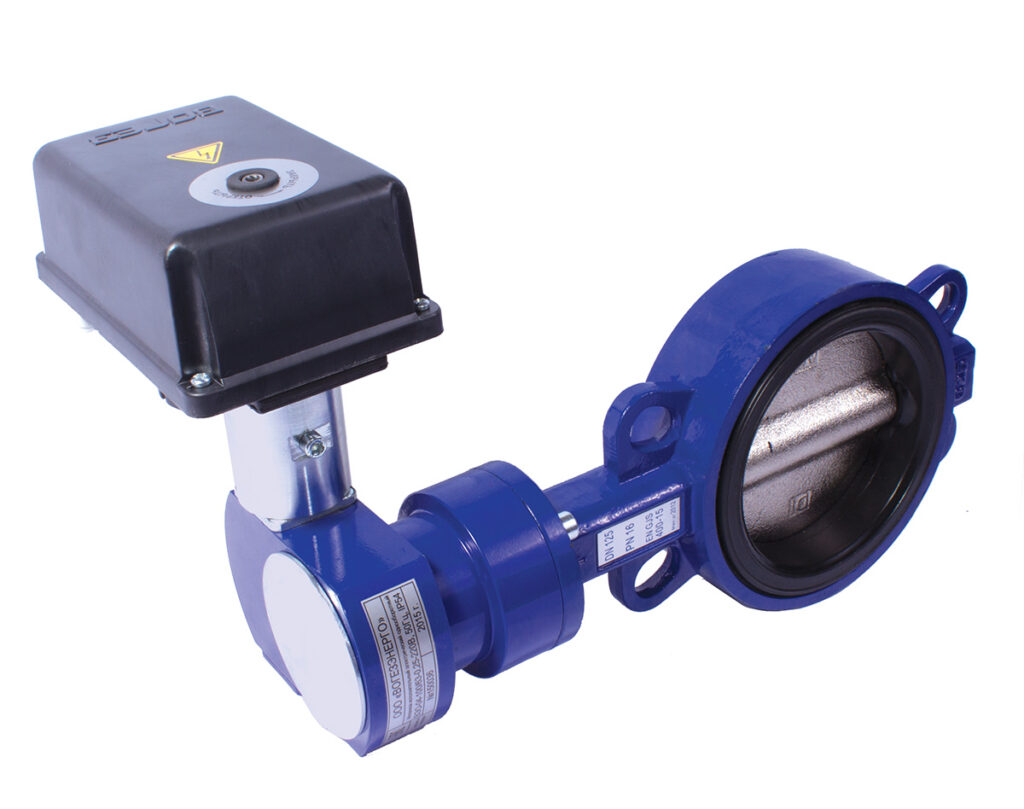

Электроприводы однооборотные с управляющим сигналом ~220 в, 50 гц или 24 в постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение)

Обозначение	ВЭО-15
Номинальный крутящий момент, Hм	80	160
Потребляемая мощность, Вт	24
Номинально время полного хода, с.( задается переключателем)	63 80 125 160	63 80 125 160
Номинально число оборотов	0,25
Управление	Трехпозиционное 220 В, 50 Гц или 24 В постоянного или переменного тока
Защита двигателя от перегрузки	Электронная
Класс защиты от поражения электрическим током	I
Регулируемые переключатели положений «открыто» или «закрыто» (2 шт.)	+
Режим работы по ГОСТ IEC 60034-1-2014	S1 — 25% ПВ
Температура окружающей среды	от -10°С до +50°С
Степень защиты	IP54
Применяемость	Дисковые затворы DN40-100	Дисковые затворы DN125,DN150

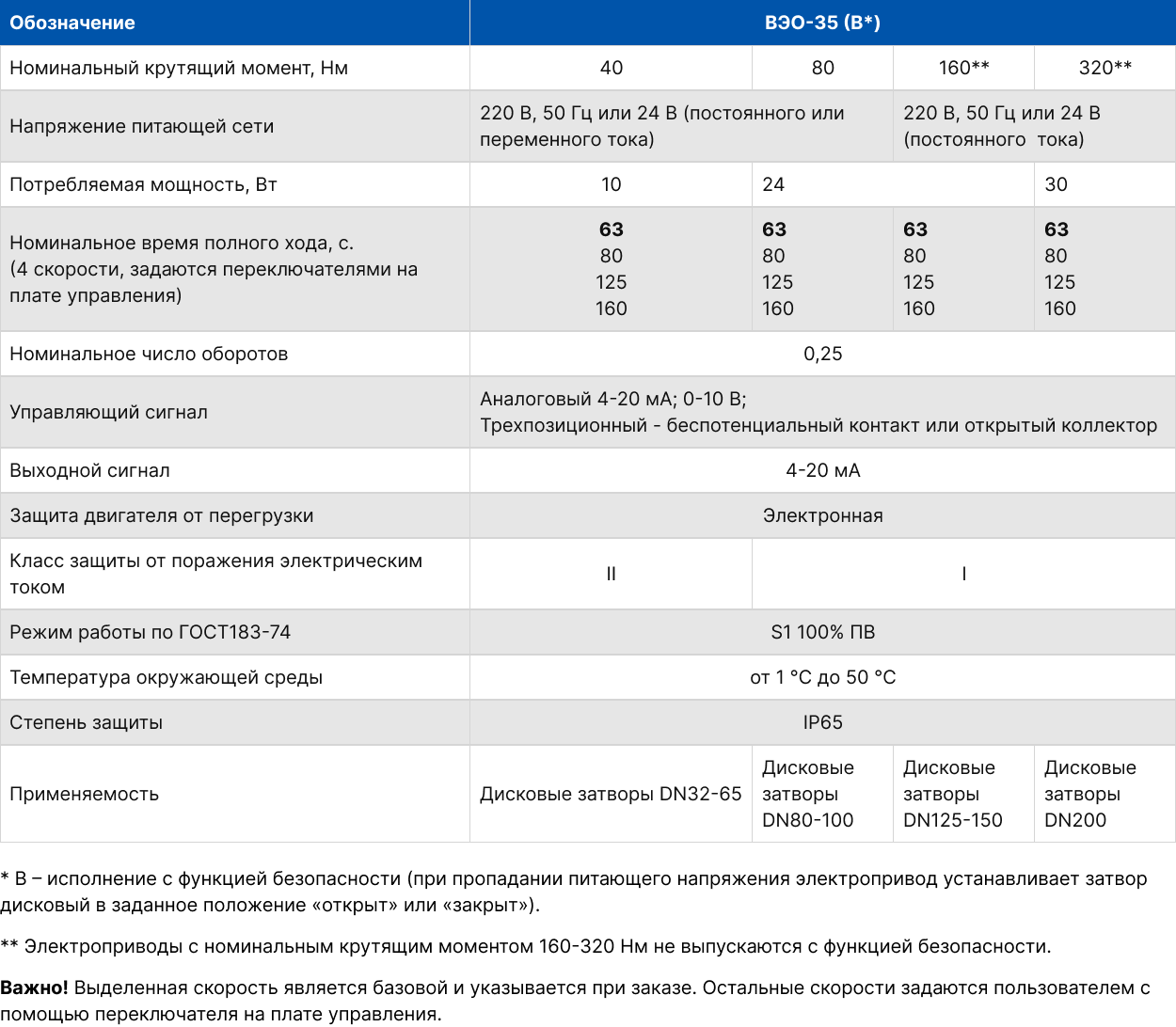

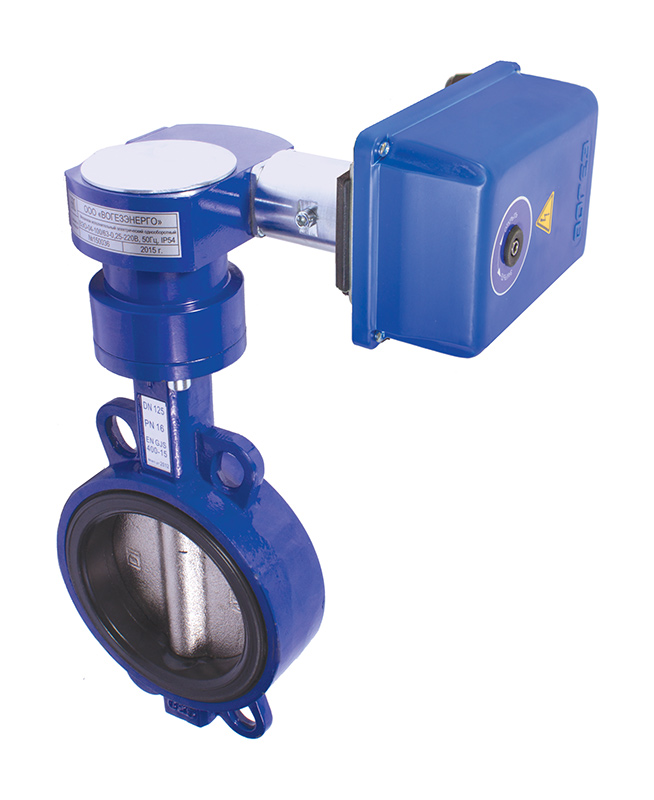

Электроприводы однооборотные с универсальмым управлением (аналоговым и трехпозиционным), с питанием ~220 в, 50 гц или 24 в постоянного или переменного тока

Обозначение	ВЭО-35
Номинальный крутящий момент, Hм	80	160
Напряжение питающей сети	220 В, 50 Гц или 24 В постоянного или переменного тока
Потребляемая мощность, Вт	24
Номинально время полного хода, с.( задается переключателем)	63 80 125 160	63 80 125 160
Номинально число оборотов	0,25
Управление	Аналоговое — 4 — 20 мА, 0-10 В; Трехпозиционное — беспотенциальный контакт или открытый коллектор
Выходной сигнал	4-20 мА
Защита двигателя от перегрузки	Электронная
Класс защиты от поражения электрическим током	I
Режим работы по ГОСТ IEC 60034-1-2014	S1 — 25% ПВ
Температура окружающей среды	от -10°С до +50°С
Степень защиты	IP54
Применяемость	Дисковые затворы DN40-100	Дисковые затворы DN125,DN150

Спецификация материалов затворов дисковых с нержавеющим диском

№	Описание	Материалы
1	Корпус	Серый чугун, ковкий чугун, углеродистая сталь, нержавеющая сталь
2	Манжета	NBR, EPDM, FPM, CSM, PTFE
3	Шток	Нержавеющая сталь
4	Диск	Ковкий чугун +Ni покрытие, нержавеющая сталь, бронза
5	Штифт	Нержавеющая сталь
6	Вкладыши	PTFE, бронза
7	Упл.штока	NBR, EPDM, FPM, CSM, PTFE

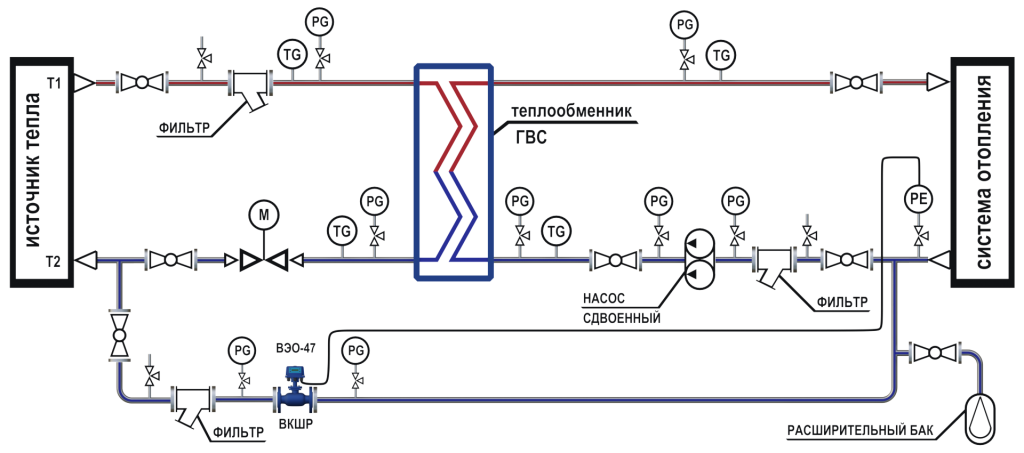

Дисковые затворы с электрическим приводом схема

На крупных диаметрах запорная арматура становится проблемой: изделие на DN150 имеет значительную массу, требует редуктора и места для монтажа. Дисковый затвор с электроприводом решает ту же задачу в 3–5 раз компактнее и легче – и при этом встаёт между фланцами без дополнительной длины трубопровода. «ВОГЕЗЭНЕРГО» поставляет дисковые затворы в сборе с однооборотными электрическими исполнительными механизмами ВЭО – в диапазоне DN32–DN200, с трехпозиционным или аналоговым сигналом.

Что такое дисковый затвор с электроприводом

Дисковый поворотный затвор – трубопроводная арматура с поворотным диском внутри корпуса. Диск поворачивается на 90° вокруг штока: в положении вдоль оси трубопровода поток открыт, поперёк – перекрыт. Межфланцевая конструкция означает, что корпус затвора не имеет собственных фланцев – он зажимается между фланцами трубопровода. Это даёт минимальную строительную длину и вес, что особенно ощутимо на DN100 и выше.

Электропривод ВЭО поворачивает диск по команде управляющего сигнала. Стандарт крепления привода к затвору – ISO 5211, что позволяет заменить ЭИМ без демонтажа затвора с трубопровода.

Рабочие среды: негорючие, взрывобезопасные, нетоксичные химически нейтральные жидкости, в том числе вода, водяные растворы этиленгликоля и пропиленгликоля с концентрацией до 60% при давлении не более 1,6 МПа и температурой не более 150 °С.

Виды дисковых затворов

По материалу корпуса:

Серый и ковкий чугун – для стандартных систем водоснабжения и теплоснабжения при PN1,6.
Углеродистая сталь – повышенная механическая прочность при ударных нагрузках.
Нержавеющая сталь – для сред с повышенными требованиями к коррозионной стойкости.

По материалу диска:

Ковкий чугун с никелевым покрытием – стандартное исполнение для воды и теплоносителей.
Нержавеющая сталь – для агрессивных сред и повышенных требований к гигиене.
Бронза – для специальных применений.

По материалу манжеты (уплотнения корпуса):

NBR – вода, нефтепродукты, температура до +80°C.
EPDM – горячая вода, пар, теплоносители, температура до +150°C.
FPM (Viton) – химически агрессивные среды.
PTFE – пищевые среды и химия, инертен к большинству жидкостей.

Выбор материала манжеты – первый критерий подбора затвора. Неправильная манжета при рабочей температуре выше допустимой разрушается за один сезон.

Варианты исполнения электроприводов ВЭО

с трехпозиционным сигналом управления (ВЭО-07 и ВЭО-15);
с аналоговым сигналом управления (ВЭО-35).

ВЭО-15 и ВЭО-35 могут выпускаться с дополнительной с функцией безопасности, обеспечивающей установку дискового затвора в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭО-15В, ВЭО-35В). ВЭО-07 закрывает или открывает дисковый затвор всего 1,5 с.

Все исполнения имеют:

Электронную защиту двигателя от перегрузки
Ручной дублёр в комплекте
Степень защиты IP65
Работают при температуре окружающей среды от 1°C до 50°C

Подбор электропривода для дискового затвора

Три параметра, которые определяют выбор:

Крутящий момент. Зависит от DN затвора и давления в системе и регулируемой среды. Неправильно выбранное усилие – главная причина заклинивания привода в первые месяцы эксплуатации.
Сигнал управления. ВЭО-15 ( ВЭО-15В), ВЭО-07 — с трехпозиционным сигналом управления. ВЭО-35 (ВЭО-35В) — с аналоговым сигналом управления.

Применение дисковых затворов с электроприводом

Электропривод для дисковых затворов ВЭО устанавливается на объектах теплоснабжения и водоснабжения, где требуется дистанционное управление потоком:

ИТП жилых, производственных и административных зданий – управление вводами теплоносителя, отсечка контуров по сигналу диспетчеризации.
ЦТП – регулирование и перекрытие потоков на распределительных коллекторах.
Котельные – управление подачей воды на котлы, отсечка аварийных контуров.
ТЭЦ и насосные станции – автоматизация узлов распределения на крупных DN, где компактность затвора особенно важна.
Системы отопления и ГВС – балансировка и отсечка параллельных ветвей при интеграции в АСУТП.

Купить дисковые затворы с электроприводом или уточнить стоимость конкретного исполнения можно через сайт «ВОГЕЗЭНЕРГО» – укажите DN, тип управления и рабочую среду, специалист подберёт подходящий вариант. Поставки по Беларуси, России и Казахстану.
