Электроприводы однооборотные ВЭО
с трехпозиционным сигналом управления

Шаровой кран и дисковый затвор работают так: их регулирующий орган поворачивается на 90°. Для такой арматуры нужен однооборотный электропривод. Он передаёт вращающий момент на вал и поворачивает шар или диск от полного открытия до полного закрытия. ВЭО с трехпозиционным сигналом управления «ВОГЕЗЭНЕРГО»:

• управляются дискретными командами: “открыть”, “закрыть”, нет сигнала
• работают от 220 В, 50 Гц (постоянного или переменного тока) или 24 В (постоянного или переменного тока),
• выпускаются в основных сериях – скоростной ВЭО-07, стандартный ВЭО-15 и стандартный с функцией безопасности — ВЭО-15В (при пропадании питающего напряжения эим устанавливает затвор дисковый или кран шаровый в заданное положение “открыт” или “закрыт”),
• подходят для запорной арматуры различных производителей.

Назначение и область применения

Электроприводы однооборотные ВЭО с трехпозиционным сигналом управления предназначены для дистанционного управления шаровыми кранами и дисковыми затворами – запорной арматурой с углом поворота рабочего органа до 90°. По команде от контроллера привод поворачивает вал арматуры, открывая или закрывая поток.

Применяются на объектах:

• ЖКХ и жилое строительство – системы отопления, ГВС и ХВС в ИТП, тепловых узлах, узлах учета воды.
• Промышленные и энергетические объекты – технологические трубопроводы, котельные, ЦТП, насосные станции.
• Спортивные и развлекательные сооружения – бассейны, спа-комплексы, системы водоподготовки.

Принцип работы трехпозиционного управления

Трехпозиционный сигнал управления приводом работает через трехпроводную схему подключения. Три состояния:

• «Открыть» – напряжение на первом проводе, шток движется вверх, клапан открывается.
• «Закрыть» – напряжение на втором проводе, шток движется вниз, клапан закрывается.
• «Отсутствие сигнала» – двигатель обесточен, шток фиксируется в текущем положении за счет самоторможения редуктора.

Продолжительность импульса определяет угол поворота: длинный импульс – широкое открытие, короткий – небольшое смещение от текущей позиции.

Модельный ряд и модификации

ВЭО-07 – скоростной электропривод

Время полного хода — 1,5 секунды. Крутящий момент — 6,3 Н·м. Предназначен для компактных шаровых кранов DN15 и DN20 на линиях подпитки, аварийной отсечки и других контурах, где скорость срабатывания критична.

ВЭО-15 – стандартный электропривод

Время полного хода — 63, 80, 125 или 160 секунд (задается переключателем). Крутящий момент- 20,40,80,160,320 Н·м. Основная модель для шаровых кранов DN15–50 и дисковых затворов DN32–200 в системах отопления, ГВС и вентиляции.

ВЭО-15В – с функцией безопасности

При пропадании питания встроенный накопитель энергии автоматически переводит арматуру в заданное положение «открыт» или «закрыт». Подходит для шаровых кранов DN15–50 и дисковых затворов DN32–80. Применяется на ответственных контурах: тепловые вводы ИТП, контуры защиты от заморозки, аварийные отсечные узлы.

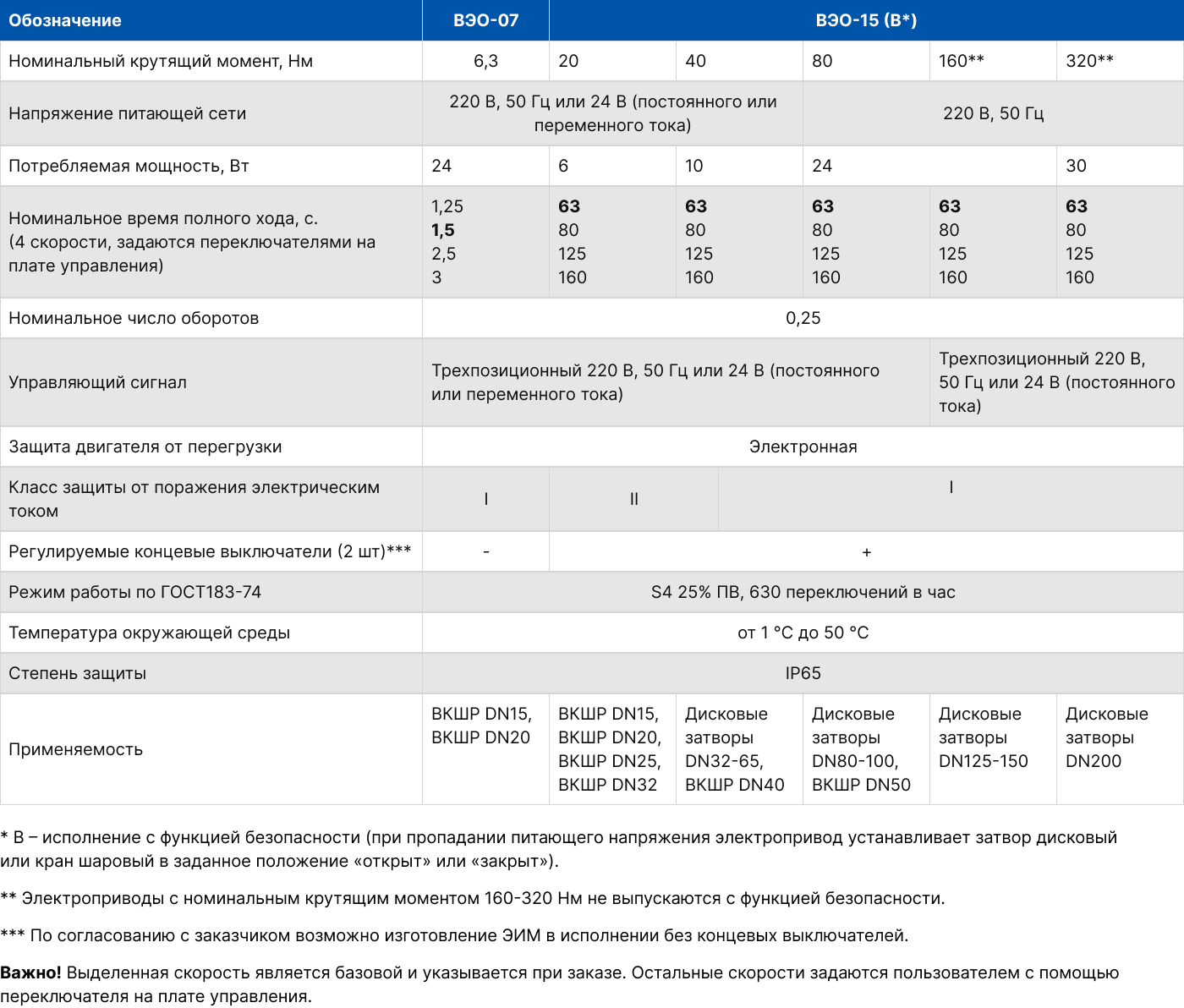

Технические характеристики

Электроприводы ВЭО подходят для шаровых кранов и дисковых затворов любых производителей – крепление по стандарту ISO 5211 обеспечивает совместимость без переходников с большинством арматуры.

Конструкция и защитные функции

Герметичный корпус IP65 защищает электродвигатель и плату управления от пыли и прямых струй воды– привод работает в технических помещениях с повышенной влажностью без дополнительной защиты.

Конструктивные элементы защиты:

• Концевые выключатели – фиксируют крайние положения «открыто» и «закрыто», отключают двигатель при достижении упора.
• Механический ограничитель хода – отключает электродвигатель при нагрузке выше допустимого крутящего момента. Предотвращает деформацию арматуры при заклинивании.
• Механический ограничитель – физически не позволяет приводу повернуть вал за пределы рабочего диапазона, даже при сбое электроники.
• Ручной дублер – шестигранный ключ в комплекте поставки. При отсутствии питания кран или затвор переводится в нужное положение вручную без инструмента.

Преимущества электроприводов ВЭО

• Наличие механического ограничителя. Данное решение не позволяет электроприводу приложить усилие выше допустимого, предотвращая деформацию, поломку или заклинивание регулирующей арматуры в случае выхода из строя привода или отдельных его частей. Кроме того, данный элемент обеспечивает четкую фиксацию крайних положений (открыто/закрыто), даже при отключении питания или сбоев в управлении, что важно для систем, где требуется строгое соответствие положению заслонки или клапана.
• Электронная защита по предельному усилию. Решение позволяет отслеживать реальное усилие, прикладываемое приводом, и отключать питание при превышении заданного предела. Это позволяет защитить механические и электрические компоненты от перегрузок и повреждений.
• 4 скорости перемещения штока. Позволяют адаптироваться к различным условиям эксплуатации и требованиям технологического процесса.
• Широкий диапазон усилий от 6,3Н до 300Н. Позволяет точно подобрать электропривод по конкретную задачу или условия проекта. Пользователь получит привод, соответствующий усилию конкретной регулирующей арматуры, без переплаты за избыточную мощность.
• Корпус с классом защиты IP65. Корпус электроприводов ВЭО пыленепроницаем, а также защищен от воздействия прямых струй воды, попадающих на него под любым углом.
• Максимальная совместимость. Электроприводы ВЭО подходят для различных шаровых кранов и затворов, вне зависимости от производителя.
