Мультипрограммный двухконтурный регулятор ВТР 210И (исполнения А) для СО и ГВС

Мультипрограммный двухконтурный регулятор ВТР 210И (исполнения А) для СО и ГВС

Назначение: для автоматического поддержания заданного значения температуры горячей воды на выходе теплообменника автоматического управления системой отопления здания с целью оптимизации расходования тепловой энергии, а также для использования в составе систем управления тех. процессами в качестве регулятора температуры. Прибор позволяет управлять двумя системами (контурами) регулирования и дополнительно клапаном подпитки.

Контуров регулирования: 2

Управление: электроприводами регулирующих клапанов c аналоговым сигналом управления
4-20 мА и насосами

Особенность: для управления исполнительными механизмами унифицированным сигналом
4-20 мА.
Контроллер совместим со следующими моделями электроприводов:

— ВЭП-131М;
— ВЭП-135М;
— ВЭП-138М;
— ВЭП-131МВ;
— ВЭП-135МВ;
— ВЭП-138МВ.

Отличия ВТР 210И (исполнения А)

возможность использования в качестве датчиков защиты насосов, датчиков работы насосов, а также датчика подпитки, датчиков давления с токовым выходным сигналом 4-20мА
задание с клавиатуры регулятора рабочего хода клапана (неполное закрытие, ограничение расхода)
автоматическое определение диапазона регулирования клапана в процентах от полного хода за последние сутки, что позволяет понять, насколько правильно подобран клапан
второй порт RS-485 (служебный) для подключения блоков расширения

Возможности ВТР 210И (исполнения А)

12 программ, задаваемых пользователем с клавиатуры контроллера, в зависимости от функционального назначения
автоматическая (самоадаптация) и ручная настройка коэффициентов регулирования
энергонезависимый архив всех контролируемых параметров (температура, давление, работа-авария насосов)
5 входов для подключения датчиков температуры ТСП с характеристикой Pt500 или Pt1000 и ее автоматическим определением
6 входов для подключения контактных датчиков-реле давления (перепада давления) или 5 входов для подключения датчиков давления с выходным сигналом 4-20 мА
4 релейных выхода для управления основным и резервным насосами
2 аналоговых выхода для управления исполнительными механизмами регулирующих клапанов
2 аналоговых входа 4-20 мА для контроля положения исполнительных механизмов
релейный выход сигнала «АВАРИЯ» и дополнительная индикация аварии по каждом контуру на панели регулятора
автоматическое определение диапазона регулирования клапана в процентах от полного хода за последние сутки, что позволяет понять, насколько правильно подобран клапан

Основные функции

Тип контура	Основные функции
ОТП	Управление контуром отопления Поддержание задаваемого пользователем температурного графика отопления, с количеством контрольных точек от двух до восьми (температуры воды, подаваемой в систему отопления здания, в зависимости от температуры наружного воздуха, температуры обратной воды в зависимости от температуры наружного воздуха, температуры воды, подаваемой в систему отопления здания, в зависимости от температуры наружного воздуха с коррекцией по температуре обратной воды или заданной температуры воздуха в помещении путем коррекции задаваемого графика температуры обратной воды в зависимости от температуры наружного воздуха). Возможность снижения регулируемой температуры в заданное время по задаваемому пользователем недельному графику. Возможность задания режима включения — отключения контура отопления в зависимости от значения температуры наружного воздуха. Контроль температуры обратной воды (защита от завышения температуры обратной воды и от замораживания здания). Контроль и управление работой основного и резервного насосов системы отопления. Возможность задания пользователем режима «Летний» для прокрутки насосов.
ГВС	Управление контуром горячего водоснабжения Поддержание задаваемого пользователем значения температуры горячей воды в контуре ГВС. Возможность снижения температуры горячей воды или отключения ГВС с одновременным выключением циркуляционного насоса в заданное время по задаваемому пользователем недельному графику. Контроль и управление работой основного и резервного насосов системы ГВС.
ПДП*	Управление контуром подпитки Поддержание давления в нагреваемом контуре на заданном уровне. Контроль и управление работой основного и резервного насосов системы ПДП.*
АВР	Управление контуром АВР Контроль работы основного и резервного насосов через внешний контактный или аналоговый датчик. Управление работой основного и резервного насосов. Защита насосов от «сухого» хода (внешний контактный или аналоговый датчик). Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.

*Управление работой насосов подпитки осуществляется только в программах 14 и 24.

Функциональное назначение регулятора определяется номером программы, задаваемой пользователем с клавиатуры блока. Номера программ и соответствующие им функциональные назначения регулятора приведены в документе «Блок терморегулирования ВТР 210И (исполнения А). Руководство по эксплуатации ».

Возможно использование блока в составе контрольно-измерительных комплексов через встроенный интерфейс RS-485.

Важно!
При эксплуатации блок требуется обязательно размещать внутри шкафов со степенью защиты соответствующей условиям эксплуатации. В случае нарушения правил эксплуатации изделие снимается с гарантии.

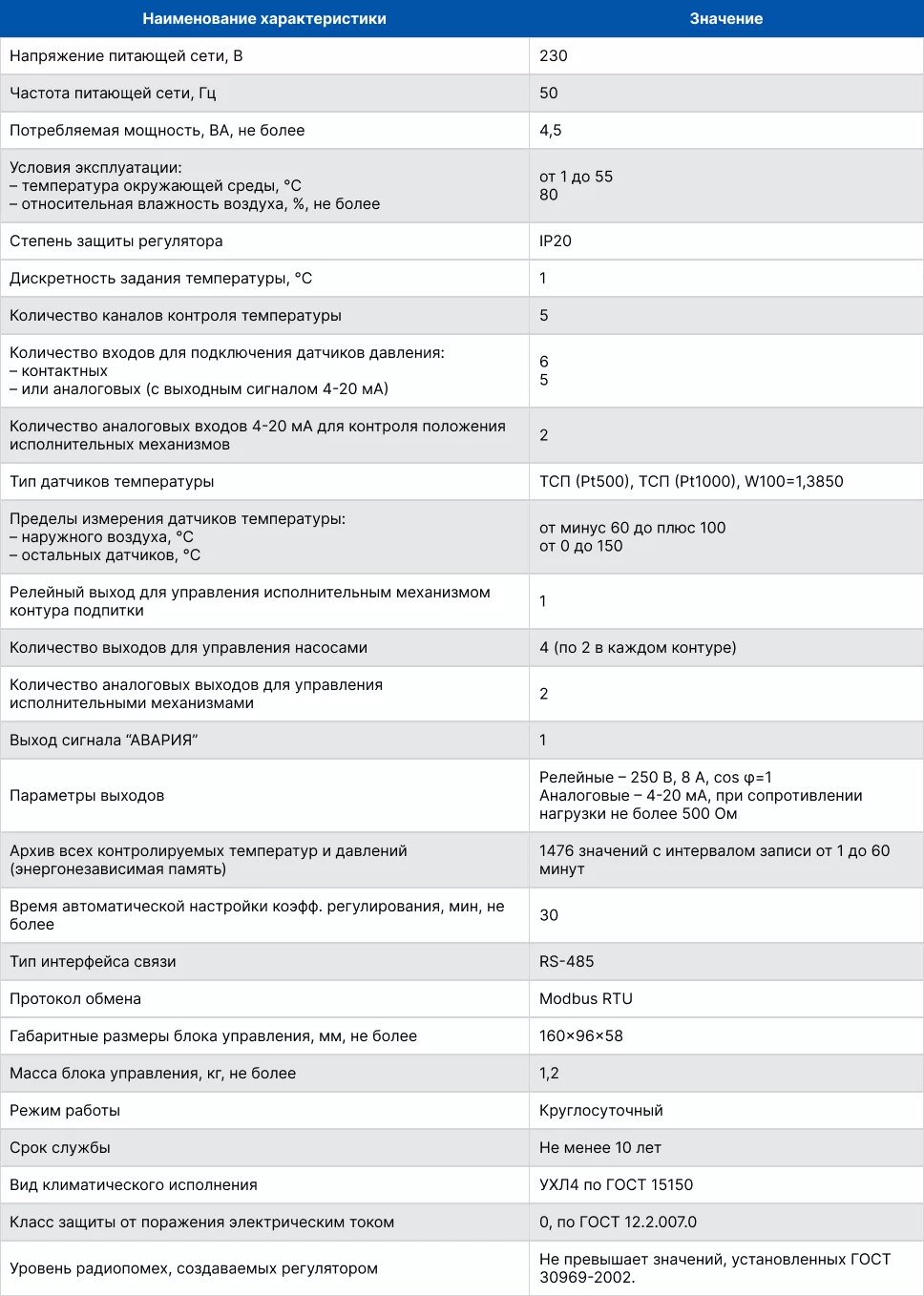

Технические характеристики ВТР 210И (исполнения А)

Пример обозначения при заказе

Блок терморегулирования ВТР 210И 220 В, 50 Гц (исполнения А).
Количество датчиков температуры каждого типа указывается отдельной строкой.
Важно! Датчики не входят в комплект, их необходимо приобретать отдельно.

Примеры монтажных схем ВТР 210И (исполнения А)

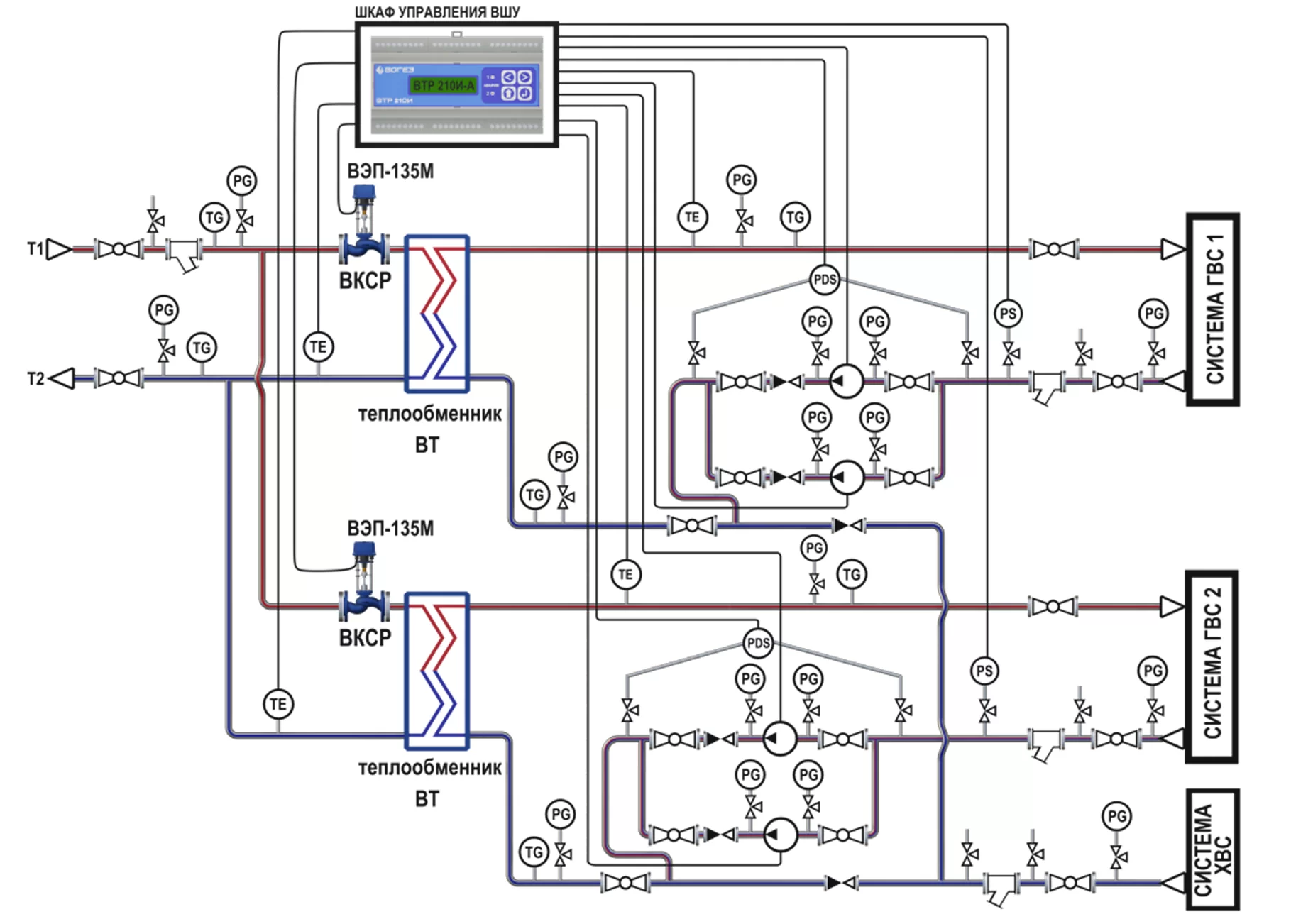

1. Монтажная схема регулятора ВТР 210И (исполнения А) (программа 22) для управления двумя системами горячего водоснабжения.

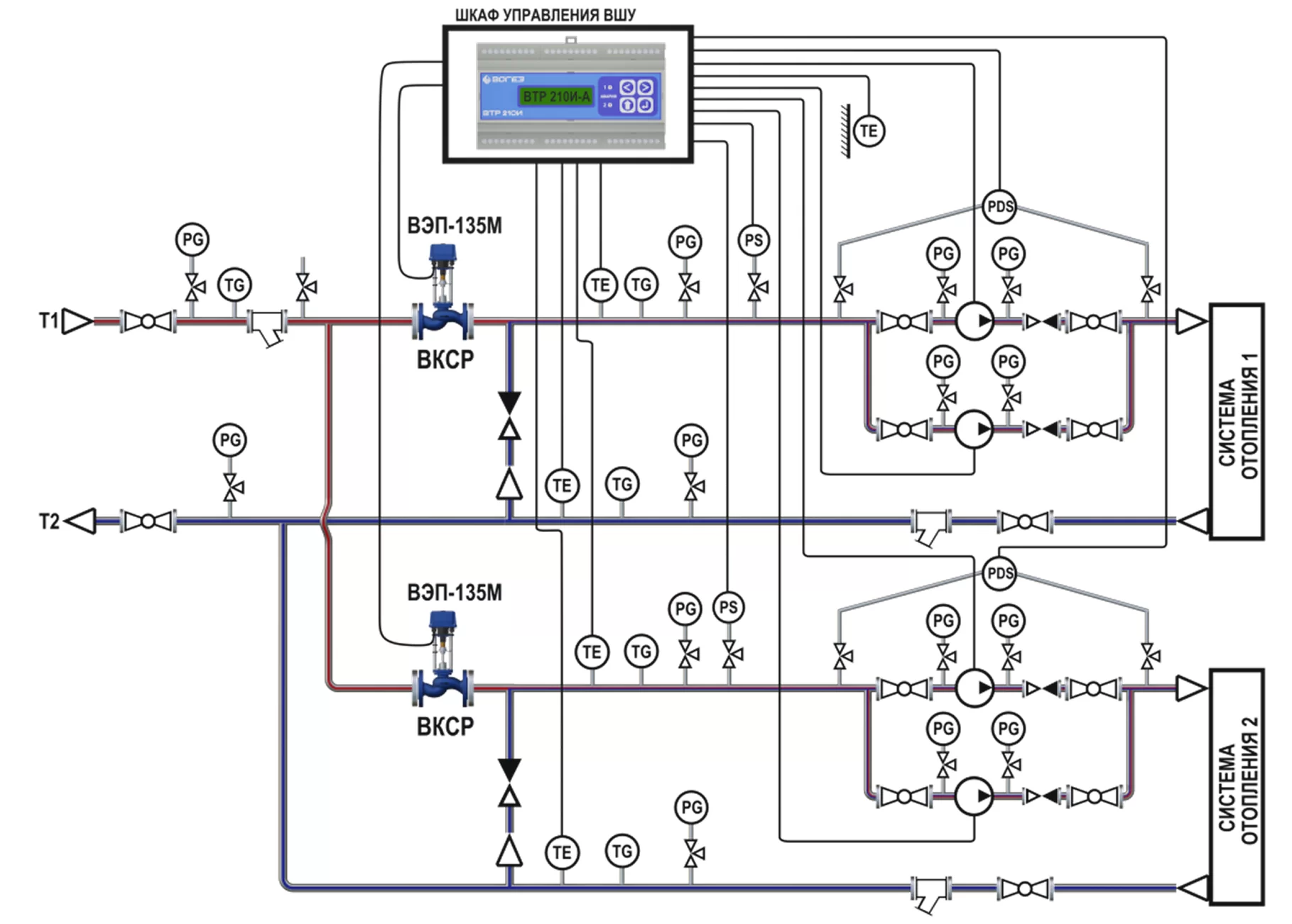

2. Монтажная схема регулятора ВТР 210И (исполнения А) (программа 11) для управления двумя зависимыми системами отопления.

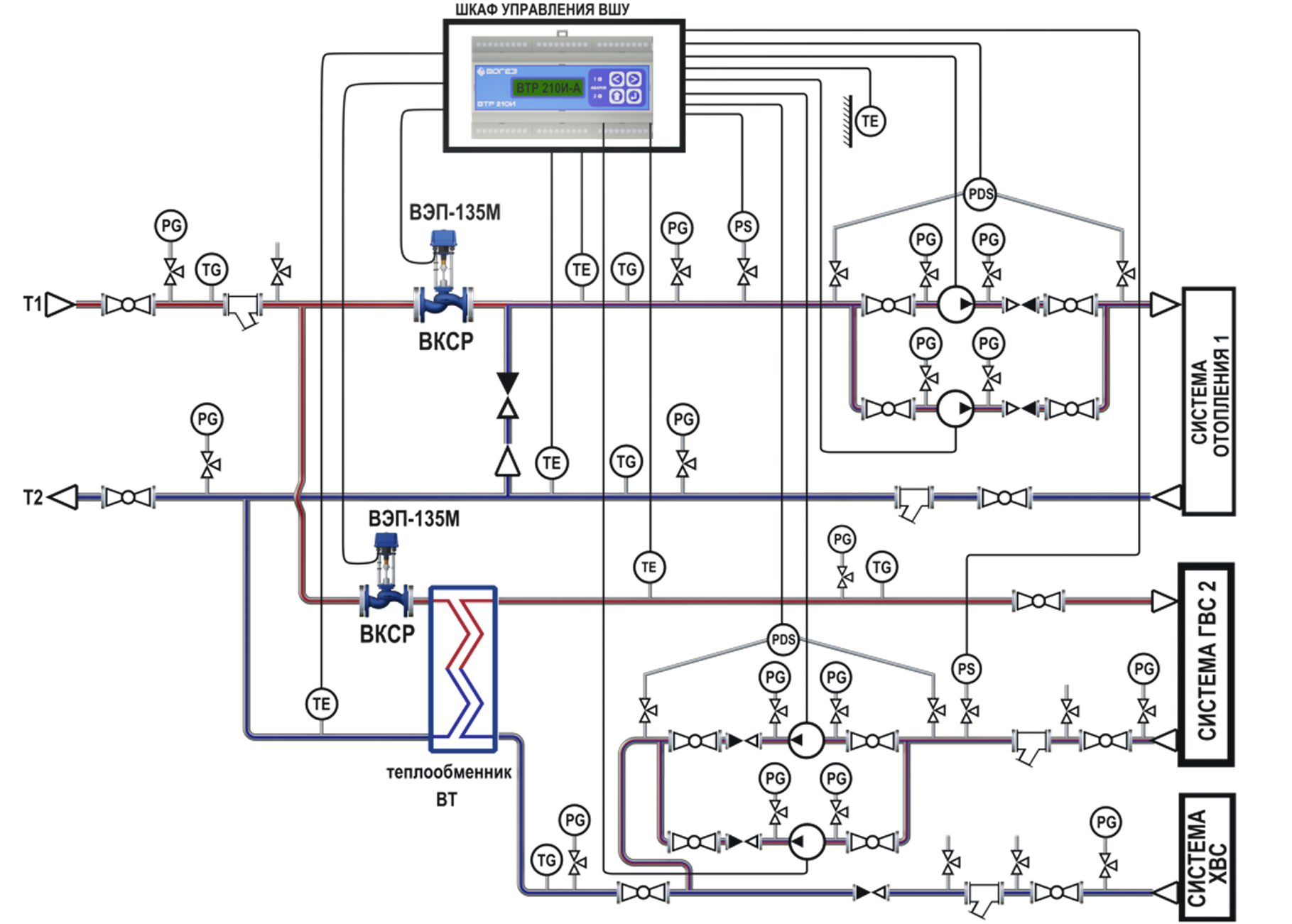

3. Монтажная схема регулятора ВТР 210И (исполнения А) (программа 12) для управления зависимой системой отопления и системой горячего водоснабжения.

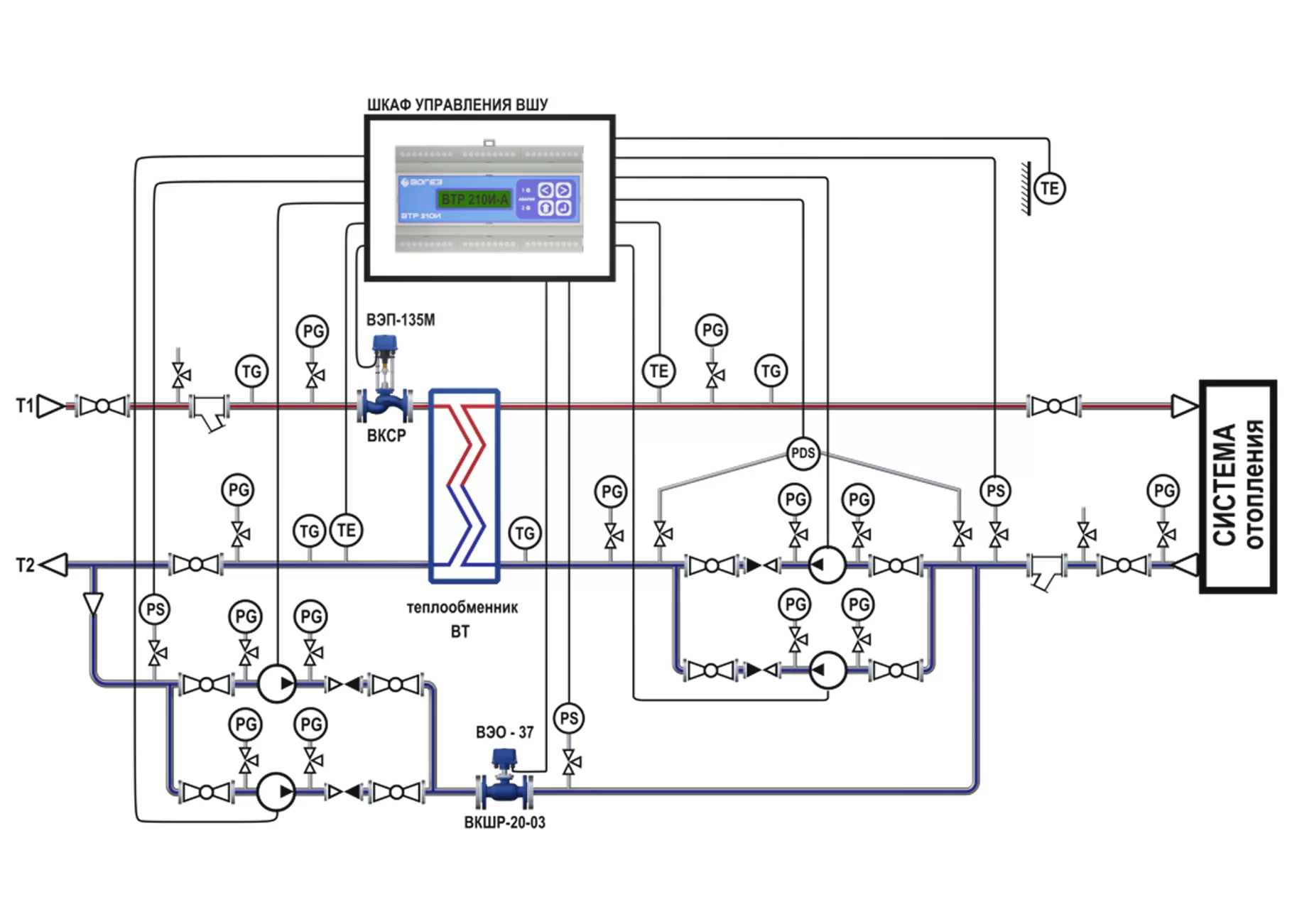

4. Монтажная схема регулятора ВТР 210И (исполнения А) (программа 14) для управления независимой системой отопления и системой подпитки.

Регулятор ВТР 210И-А — это исполнение «А» двухконтурного регулятора ВТР 210И: два аналоговых выхода 4–20 мА для управления исполнительными механизмами регулирующих клапанов и два аналоговых входа 4–20 мА для контроля их положения. 12 типовых программ — 9 как у ВТР 210И и дополнительно программа 124 (ОТП+ГВС+ПДП), 114 (ОТП+ОТП+ПДП), 224 (ГВС+ГВС+ПДП). Всё остальное — погодозависимое регулирование, управление насосами и т. д. — остаётся таким же, как в базовой версии.

ВТР 210И-А: назначение и область применения

Мультипрограммный двухконтурный регулятор ВТР 210И (исполнение А) предназначен для автоматического управления контуром отопления (СО), контуром горячего водоснабжения (ГВС), системой подпитки, работой насосов, а также для использования в составе систем управления технологическими процессами в качестве регулятора температуры.

Совместимые электроприводы: ВЭП-131М, ВЭП-135М, ВЭП-138М и их версии с функцией безопасности — ВЭП-131МВ, ВЭП-135МВ, ВЭП-138МВ.

Регулятор ВТР 210И-А применяется в ИТП и ЦТП жилых и административных зданий, в составе систем диспетчеризации.

Функции управления и возможности контроллера ВТР 210И-А

Управление контуром отопления — поддержание温 температурного графика подачи с 2–8 контрольными точками в зависимости от температуры наружного воздуха. Коррекция графика по температуре обратной воды или по температуре воздуха в помещении. Снижение температуры в заданное время по недельному графику. Контроль температуры обратной воды — защита от перегрева и замораживания и др.
Поддержание температуры горячей воды — регулирование температуры горячей воды на выходе теплообменника по заданной уставке. Снижение или отключение ГВС по недельному графику. Управление основным и резервным насосами ГВС.
Контур подпитки — поддержание давления в нагреваемом контуре. Управление насосами подпитки с автоматическим переключением на резервный.
Автоматический ввод резерва — контроль работы насосов через контактный или аналоговый датчик, защита от «сухого» хода, режим «ресурс» для равномерного износа насосов.

Отличительные возможности исполнения ВТР 210И-А

Автоматическое определение диапазона регулирования клапана в процентах от полного хода за последние сутки — позволяет оценить, правильно ли подобран клапан, без дополнительных измерений.
Задание рабочего хода клапана с клавиатуры: неполное закрытие или ограничение максимального расхода.
Второй порт RS-485 для подключения блоков расширения.
Датчики давления с выходом 4–20 мА используются и как датчики защиты насосов, и как датчики подпитки — без дополнительных преобразователей.

Технические характеристики ВТР 210И-А

Параметр	Значение
Контуры регулирования	2 (СО + ГВС) + клапан подпитки
Программы пользователя	12
Входы датчиков температуры	5 × Pt500 / Pt1000 (с автоопределением характеристики)
Входы контактных датчиков давления	6 (или 5 аналоговых 4–20 мА)
Аналоговые выходы	2 × 4–20 мА (управление клапанами)
Аналоговые входы	2 × 4–20 мА (контроль положения ЭИМ)
Релейные выходы	4 (основной и резервный насос СО + ГВС)
Выход «АВАРИЯ»	Релейный, + индикация по каждому контуру
Интерфейс	2 × RS-485 (основной + служебный)
Напряжение питания	220 В / 50 Гц
Степень защиты	IP20
Архив параметров	Энергонезависимый (температура, давление, состояние насосов)
Монтаж	На DIN-рейку

Схемы подключения и обозначение при заказе

При заказе указывается полное обозначение: регулятор ВТР 210И-А. Комплект поставки включает контроллер, паспорт, руководство по эксплуатации и бесплатное ПО для настройки с ПК через RS-485. Погружные и накладные датчики температуры Pt500/Pt1000 заказываются отдельно.

Подбор и поставка ВТР 210И (исполнение А) для СО и ГВС в Беларуси

Купить регулятор ВТР 210И-А или уточнить цену можно напрямую у производителя тепловой автоматики — «ВОГЕЗЭНЕРГО», Минск. Отгрузка со склада, доставка по Беларуси и в страны СНГ. Все вопросы — по тел. +375 (17) 27-27-111; +375 (29) 630-52-52.
