Клапаны регулирующие трехходовые ВКТР, чугун
Назначение: для регулирования расхода, смешивания или разделения рабочих сред, протекающих по трубопроводам.
Материал корпуса: серый чугун (СЧ), ковкий чугун )КЧ)
Номинальный диаметр (DN): 15 – 300 мм.
Номинальное давление (PN): 1,6 МПа
Температура рабочей среды: от 1 °С до 150 °С
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %
Присоединение к трубопроводу: фланцевое
Тип управления: электропривод (ЭИМ) ВЭП.
Области применения
Трехходовые регулирующие клапаны с электроприводом устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей
|
Деталь |
Материал |
|---|---|
|
Корпус |
|
|
Шток |
|
|
Плунжер |
|
|
Седло |
|
|
Уплотнение штока |
|
|
Направляющие штока |
|
|
Уплотнение в затворе |
|
КЛАПАНЫ КОМПЛЕКТУЮТСЯ ЭЛЕКТРОПРИВОДАМИ (ЭИМ) ВЭП
- с трехпозиционным сигналом управления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с концевыми выключателями:
• базовое исполнение (ВЭП-11ХМ)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-11ХВ)
• с сигналом обратной связи 4-20 мА (ВЭП-11ХМА) – только 220 В, 50 Гц
• с сигналом обратной связи 4-20 мА и функцией безопасности (ВЭП-11ХВА) – только 220 В, 50 Гц - с аналоговым сигналом управления 4-20 мА или 0-10 В, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с сигналом обратной связи 4-20 мА. Предусмотрена возможность управления трехпозиционным сигналом (беспотенциальный контакт или открытый коллектор):
• базовое исполнение (ВЭП-13ХМ)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-13ХМВ) - электроприводом-регулятором температуры, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-12ХМ)
• с функцией безопасности, обеспечивающей установку клапана в положение «закрыт» при пропадании питающего напряжения (ВЭП-12ХМВ) - электроприводом-регулятором для СО или ГВС, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-22ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-22ХМВ) - электроприводом-регулятором давления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока:
• базовое исполнение (ВЭП-24ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-24ХМВ)
Требования по ЭИМ: условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Подобрать трехходовой регулирующий клапан можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Чтобы получить консультацию или купить клапан регулирующий трехходовой с электроприводом в Беларуси, России и Казахстане обращайтесь по телефонам: +375 (17) 27-27-111, +375 (29) 630-55-73.

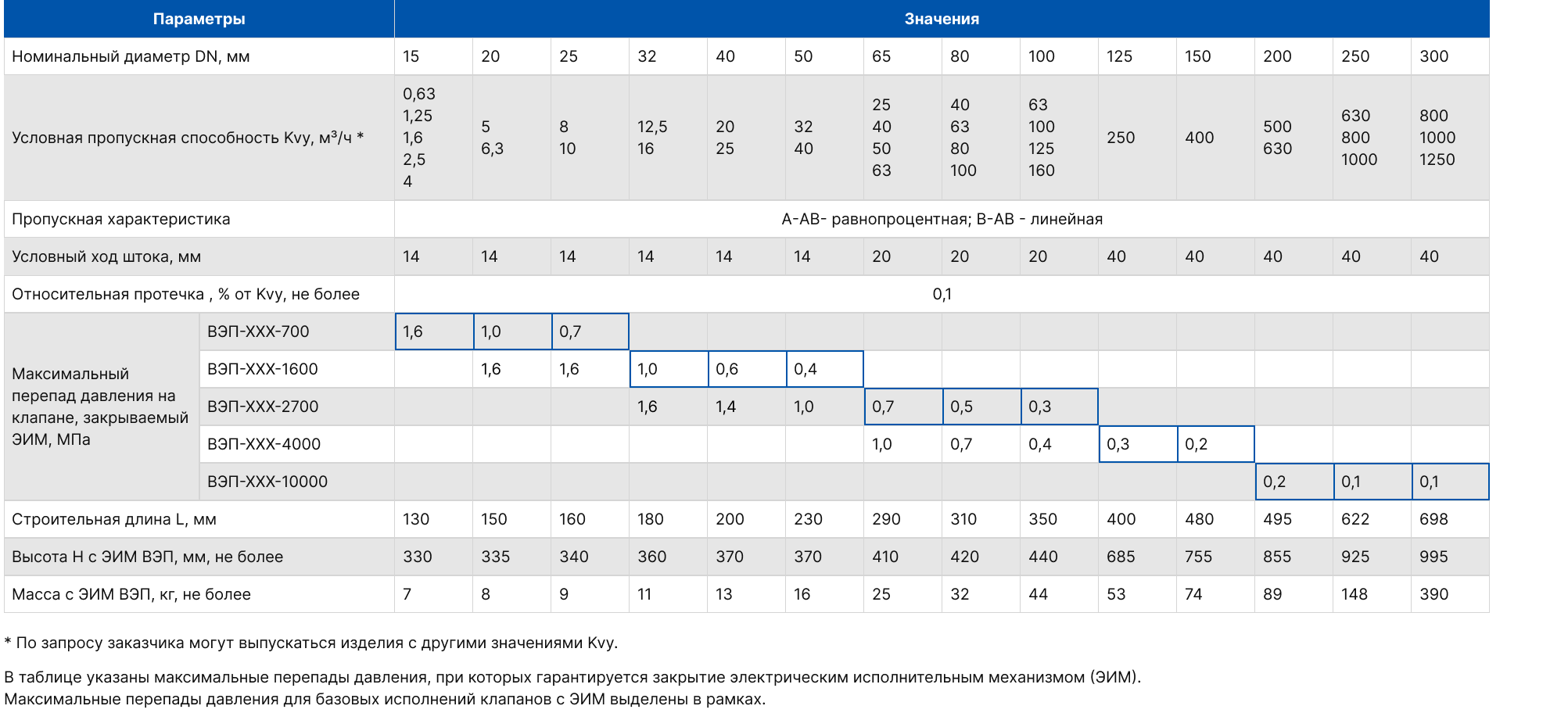

Технические характеристики ВКТР
Важно!
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице технических характеристик указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.
Пример обозначения при заказе седельного проходного регулирующего клапана:
- Клапан регулирующий проходной седельный ВКСР DN25 Kvy10 c ЭИМ ВЭП (наименование ВЭП)
Клапан регулирующий проходной седельный ВКСР с номинальным диаметром DN25, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvy 10 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса — серый чугун, типом присоединения к трубопроводу — фланцевым (ГОСТ 33259, исполнении В) с ЭИМ ВЭП.
Монтажные положения ВКТР
Рекомендации по установке
- перед клапанами устанавливать фильтры
- перед клапанами устанавливать регуляторы перепада давления для стабилизации гидравлических режимов и уменьшение уровня шума и вибрации
Расшифровка буквы "К" в маркировке регулирующих клапанов
В маркировке регулирующих клапанов и электроприводов, используемых с этими клапанами, в конце добавляется буква «К», которая обозначает, что корпус клапана изготовлен собственным производством ООО «ВОГЕЗЭНЕРГО».
Пример маркировки:
- Для двухходового регулирующего клапана: клапан регулирующий проходной седельный ВКСР DN25-Kvy 10-К с ЭИМ ВЭП-115М-1600/50-20-220В,50Гц-IP65-К.
- Для трехходового регулирующего клапана: клапан регулирующий трехходовой ВКТР DN25-Kvy 10-К с ЭИМ ВЭП-115М-1600/50-20-220В,50Гц-ІР65-К.
Серия электроприводов прямоходных ВЭП-115М модернизирована до универсального электропривода для управления двухходовыми регулирующими клапанами ВКСР-К DN15-DN100 и трехходовыми регулирующими клапанами ВКТР-К DN15-DN100. Серия электроприводов прямоходных ВЭП-118М для данных регулирующих клапанов упразднена.
и мы с вами свяжемся
В закрытой системе отопления жилого дома или на ИТП выбор регулирующего клапана определяется не премиальностью материалов, а инженерной надежностью и экономической целесообразностью. Для таких контуров чаще всего выбирают трёхходовой регулирующий клапан ВКТР с чугунным корпусом: он смешивает или разделяет потоки теплоносителя, точно держит температуру и служит более 10 лет при умеренной стоимости. Предприятие «Вогезэнерго» производит чугунные ВКТР в Минске во фланцевом исполнении для типовых узлов теплоснабжения.
Назначение трехходовых регулирующих клапанов ВКТР
Трехходовой регулирующий клапан ВКТР предназначен для регулирования расхода, смешивания или разделения рабочих сред, протекающих по трубопроводам в системах отопления, вентиляции и горячего водоснабжения. Чугунный корпус – практичный выбор для закрытых контуров теплоснабжения: он прочен, устойчив к рабочим давлениям и заметно дешевле нержавеющего исполнения.
Клапаны применяют в индивидуальных и центральных тепловых пунктах (ИТП, ЦТП), в котельных и на ТЭЦ, в узлах обвязки теплообменников и калориферов. Рабочая среда – вода и водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60%, негорючие, взрывобезопасные, нетоксичные, химически нейтральные жидкости; для незамерзающих контуров это штатный вариант.
Принцип работы клапанов при смешивании и разделении потоков
Клапан работает по двум схемам. При смешивании он объединяет горячий и обратный теплоноситель в один поток и задает нужную температуру в подающем трубопроводе. При разделении потоков клапан распределяет входящий поток по двум направлениям: часть на теплообменник, часть в обход.
Плавность регулирования определяет пропускная характеристика: по одному ходу действует равнопроцентная характеристика, по другому – линейная характеристика. Затвор обеспечивает герметичность класса С, то есть минимальную протечку в закрытом положении. При подборе учитывают перепад давления на клапане: слишком большой перепад повышает шум и износ, слишком малый ухудшает точность регулирования.
Технические характеристики и типоразмеры чугунных клапанов ВКТР
Чугунная линейка ВКТР охватывает типоразмеры от малых до крупных диаметров. Номинальный диаметр DN – от 15 до 300 мм, номинальное давление PN – 1,6 МПа, температура рабочей среды – до 150 °С. Пропускную способность Kvy подбирают под расчетный расход узла – от десятков единиц до нескольких сотен на крупных диаметрах.
Присоединение к трубопроводу – фланцевое присоединение по ГОСТ 33259, ответные фланцы подбирают под давление контура. Для фланцевого монтажа важна строительная длина: её сверяют с существующим участком, чтобы клапан встал без переделок. Ход штока и присоединительные размеры соответствуют типоразмеру и указаны в паспорте изделия.
Конструкция и материалы деталей трехходовых клапанов
Основа клапана – чугунный корпус. В типовых исполнениях применяют серый чугун СЧ, а для нагруженных условий и ударных нагрузок – ковкий чугун КЧ, который прочнее на изгиб. Внутренние детали, работающие в потоке, выполнены из нержавеющей стали, что защищает узел регулирования от износа и коррозии.
Уплотнение по штоку набирают из EPDM – эти материалы держат температуру теплоносителя и обеспечивают герметичность.
Комплектация клапанов ВКТР электроприводами ВЭП
Клапаны ВКТР поставляем в сборе с электрическим исполнительным механизмом (ЭИМ) серии ВЭП. Базовое исполнение – трехпозиционное управление с питанием ~220 В и концевыми выключателями. Для работы в составе АСУ ТП привод заказывают с аналоговым управлением 4-20 мА и позиционером.
Почему чугунные клапаны ВКТР заказывают у «Вогезэнерго»
ООО «Вогезэнерго» – производитель регулирующей арматуры более 20 лет и полным циклом от конструкторской документации до серийного выпуска. Качество подтверждает система менеджмента ISO 9001, на каждое изделие оформляют паспорт, действует гарантия. Инженеры сопровождают проект на подборе, монтаже и наладке, поэтому риск ошибки при пусконаладке ниже.
Чтобы купить чугунный трехходовой клапан ВКТР с электроприводом,заполните опросный лист на сайте – специалист подберет подходящий клапан и рассчитает стоимость. Оформим паспорт, гарантию и доставку по Беларуси, России и Казахстану в согласованный срок.
