Клапаны регулирующие трехходовые ВКТР, чугун
Назначение: для регулирования расхода, смешивания или разделения рабочих сред, протекающих по трубопроводам.
Материал корпуса: серый чугун (СЧ), ковкий чугун )КЧ)
Номинальный диаметр (DN): 15 – 300 мм.
Номинальное давление (PN): 1,6 МПа
Температура рабочей среды: от 1 °С до 150 °С
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %
Присоединение к трубопроводу: фланцевое
Тип управления: электропривод (ЭИМ) ВЭП.
Области применения
Трехходовые регулирующие клапаны с электроприводом устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей
|
Деталь |
Материал |
|---|---|
|
Корпус |
|
|
Шток |
|
|
Плунжер |
|
|
Седло |
|
|
Уплотнение штока |
|
|
Направляющие штока |
|
|
Уплотнение в затворе |
|
КЛАПАНЫ КОМПЛЕКТУЮТСЯ ЭЛЕКТРОПРИВОДАМИ (ЭИМ) ВЭП
- с трехпозиционным сигналом управления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с концевыми выключателями:
• базовое исполнение (ВЭП-11ХМ)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-11ХВ)
• с сигналом обратной связи 4-20 мА (ВЭП-11ХМА) – только 220 В, 50 Гц
• с сигналом обратной связи 4-20 мА и функцией безопасности (ВЭП-11ХВА) – только 220 В, 50 Гц - с аналоговым сигналом управления 4-20 мА или 0-10 В, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока, с сигналом обратной связи 4-20 мА. Предусмотрена возможность управления трехпозиционным сигналом (беспотенциальный контакт или открытый коллектор):
• базовое исполнение (ВЭП-13ХМ)
• с функцией безопасности, обеспечивающей установку клапана в заданное положение «открыт» или «закрыт» при пропадании питающего напряжения (ВЭП-13ХМВ) - электроприводом-регулятором температуры, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-12ХМ)
• с функцией безопасности, обеспечивающей установку клапана в положение «закрыт» при пропадании питающего напряжения (ВЭП-12ХМВ) - электроприводом-регулятором для СО или ГВС, питанием 220 В, 50 Гц или 24 В постоянного тока:
• базовое исполнение (ВЭП-22ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-22ХМВ) - электроприводом-регулятором давления, питанием 220 В, 50 Гц или 24 В постоянного или переменного тока:
• базовое исполнение (ВЭП-24ХМ)
• с функцией безопасности, позволяющей продолжить процесс регулирования или установить шток клапана в заданное положение «открыт» или «закрыт» при пропадании сетевого питания (ВЭП-24ХМВ)
Требования по ЭИМ: условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Подобрать трехходовой регулирующий клапан можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Чтобы получить консультацию или купить клапан регулирующий трехходовой с электроприводом в Беларуси, России и Казахстане обращайтесь по телефонам: +375 (17) 27-27-111, +375 (29) 630-55-73.

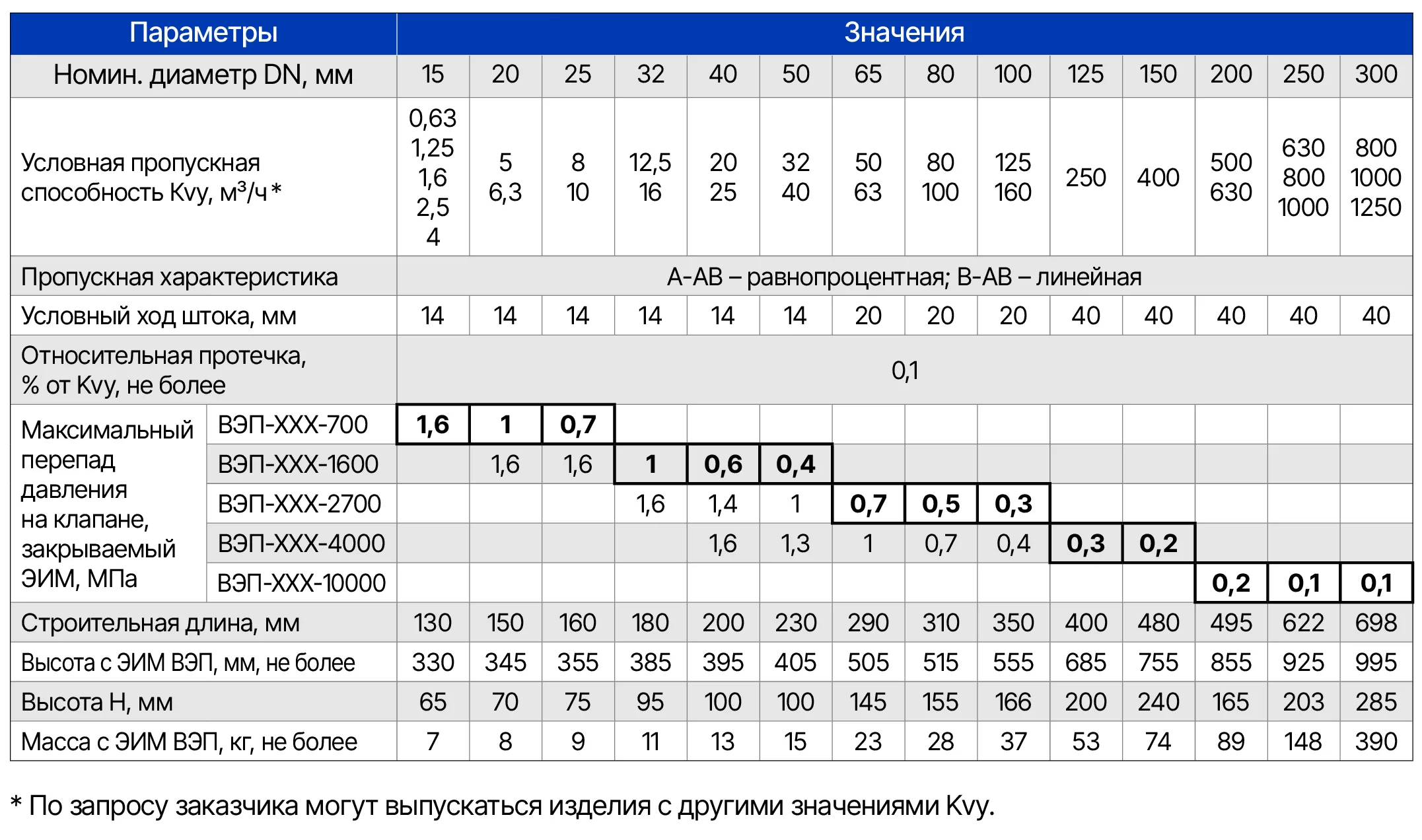

Технические характеристики ВКТР
Важно!
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице технических характеристик указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.
Пример обозначения при заказе седельного проходного регулирующего клапана:
- Клапан регулирующий проходной седельный ВКСР DN25 Kvy10 c ЭИМ ВЭП (наименование ВЭП)
Клапан регулирующий проходной седельный ВКСР с номинальным диаметром DN25, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvy 10 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса — серый чугун, типом присоединения к трубопроводу — фланцевым (ГОСТ 33259, исполнении В) с ЭИМ ВЭП.
Монтажные положения ВКТР
Рекомендации по установке
- перед клапанами устанавливать фильтры
- перед клапанами устанавливать регуляторы перепада давления для стабилизации гидравлических режимов и уменьшение уровня шума и вибрации
Расшифровка буквы "К" в маркировке регулирующих клапанов
В маркировке регулирующих клапанов и электроприводов, используемых с этими клапанами, в конце добавляется буква «К», которая обозначает, что корпус клапана изготовлен собственным производством ООО «ВОГЕЗЭНЕРГО».
Пример маркировки:
- Для двухходового регулирующего клапана: клапан регулирующий проходной седельный ВКСР DN25-Kvy 10-К с ЭИМ ВЭП-115М-1600/50-20-220В,50Гц-IP65-К.
- Для трехходового регулирующего клапана: клапан регулирующий трехходовой ВКТР DN25-Kvy 10-К с ЭИМ ВЭП-115М-1600/50-20-220В,50Гц-ІР65-К.
Серия электроприводов прямоходных ВЭП-115М модернизирована до универсального электропривода для управления двухходовыми регулирующими клапанами ВКСР-К DN15-DN100 и трехходовыми регулирующими клапанами ВКТР-К DN15-DN100. Серия электроприводов прямоходных ВЭП-118М для данных регулирующих клапанов упразднена.
и мы с вами свяжемся
Чтобы система отопления держала заданную температуру при переменной погоде, теплоноситель нужно дозировать, а не просто гонять по кругу. С этим справляется трехходовой регулирующий клапан ВКТР с чугунным корпусом: он смешивает или разделяет потоки и точно задаёт расход в контуре. Компания «Вогез» производит такие клапаны в Молодечно во фланцевом исполнении – для тепловых пунктов, котельных и других узлов, где регулируют тепло и воду.
Трехходовые регулирующие клапаны ВКТР
Клапан ВКТР служит для регулирования расхода, смешивания или разделения рабочих сред в трубопроводах. Рабочая среда – негорючие, нетоксичные и химически нейтральные жидкости: вода, а также растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %, поэтому клапан подходит и для незамерзающих контуров.
Трехходовые регулирующие клапаны с электроприводом применяют в ИТП зданий и ЦТП, в котельных и на насосных станциях – везде, где тепловую энергию и воду производят, распределяют или потребляют.
Характеристики и принцип работы
Корпус клапана изготавливают из серого чугуна (СЧ) или ковкого чугуна (КЧ): серый чугун подходит для типовых контуров, ковкий выдерживает более высокие нагрузки. Линейка охватывает номинальный диаметр DN от 15 до 300 мм при номинальном давлении PN 1,6 МПа и температуре рабочей среды до +150 °С. Пропускную способность Kvs подбирают под расчетный расход узла.
Внутри клапана работают седло, плунжер и шток, а затвор и крышка отвечают за герметичность и ресурс. По принципу действия клапан бывает смесительным или разделительным. В режиме смешивания он объединяет два потока в один и задаёт температуру подачи, при разделении потока – распределяет входящий поток по двум направлениям. Плавность регулирования определяет пропускная характеристика: у трёхходовых клапанов она равнопроцентная по одному ходу и линейная по другому, что удобно для смесительных узлов. Присоединение к трубопроводу фланцевое, по ГОСТ 33259; ответные фланцы подбирают под давление контура, что упрощает монтаж и обслуживание.
Клапаны ВКТР с электроприводом ВЭП
Клапаны ВКТР поставляем в сборе с электроприводом – электрическим исполнительным механизмом (ЭИМ) серии ВЭП. Привод перемещает шток по команде автоматики, поэтому клапан плавно меняет расход без участия оператора. Базовое исполнение работает в трехпозиционном режиме и оснащается ручным дублером и концевыми выключателями; ручной дублёр помогает перевести клапан при отключении питания. Для АСУ ТП привод комплектуют аналоговым управлением 4-20 мА с позиционером.
Электропривод ВЭП позволяет встроить клапан в контур регулирования теплового пункта и связать его с погодозависимой автоматикой или регулятором температуры.
«Вогез» производит клапаны серийно более 20 лет, а собственное конструкторское бюро расширяет и совершенствует продукцию. Каждый клапан поставляется с паспортом и гарантией производителя. Чтобы купить трёхходовой клапан ВКТР с электроприводом, оставьте заявку или закажите расчёт по опросному листу. Специалист подберёт типоразмер, назовёт цену и организует доставку по Беларуси, России и Казахстану.
