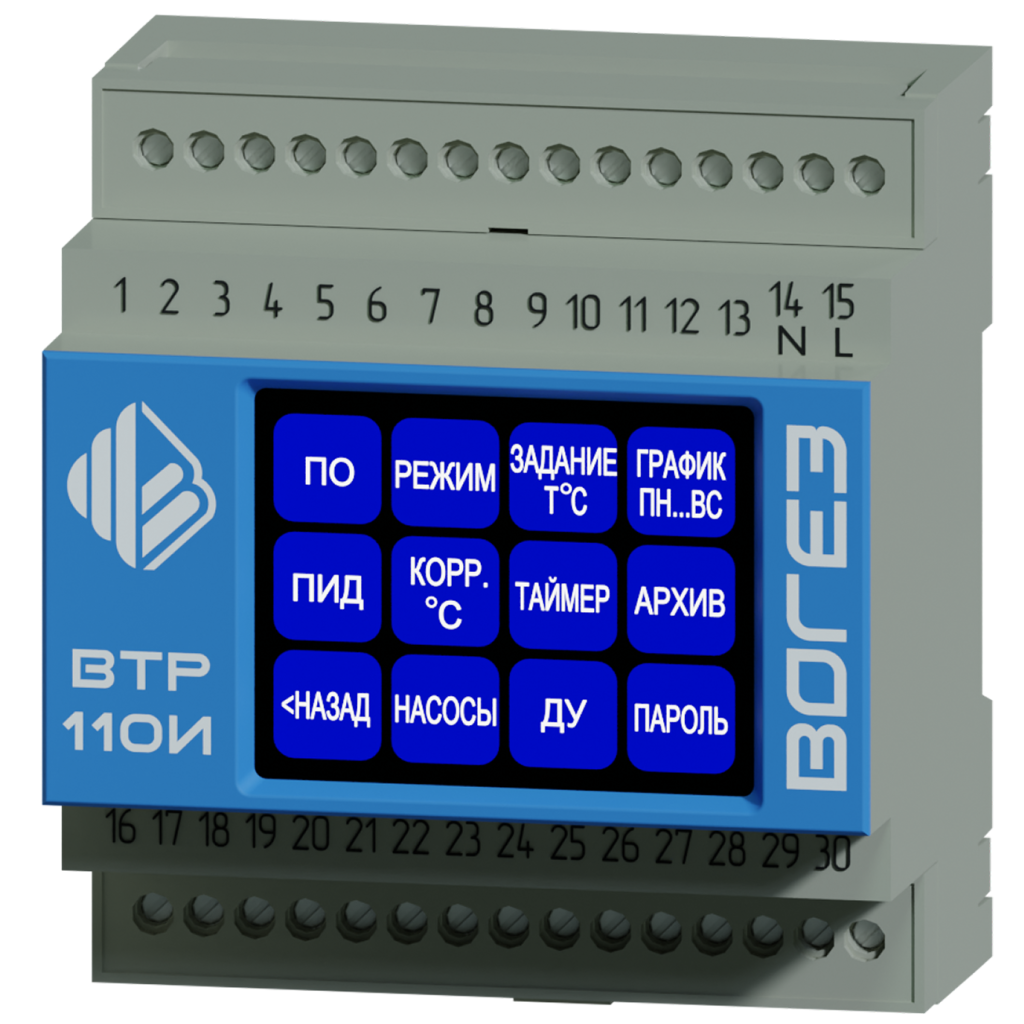

Мультипрограммный контроллер ВТР 110И
(исполнение Т) для СО и ГВС
Назначение:
- для автоматического управления системами отопления, ГВС, подпитки и АВР насосов с целью оптимизации расходования тепловой энергии
- для использования в составе систем управления технологическими процессами
Контур регулирования: 1
Управление: электроприводами регулирующих клапанов с трехпозиционным управлением и насосами
Особенность:

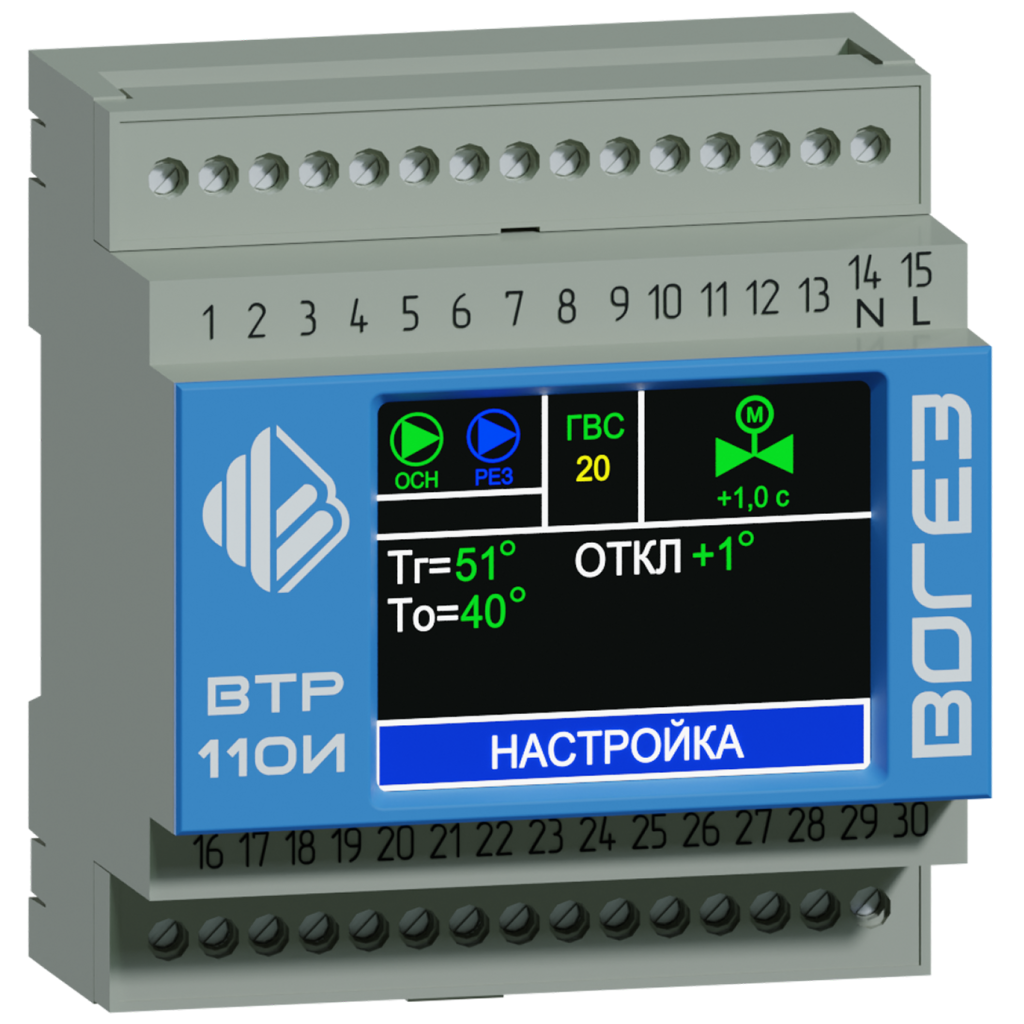

- оснащен графическим цветным сенсорным дисплеем, обеспечивающим одновременный вывод в одном окне информации обо всех измеряемых температурах и параметрах исполнительных устройств (насосов и регулирующего клапана)
- наличие в памяти микропроцессора набора типовых программ
- наличие двух портов RS-485 для подключения различных внешних устройств
- интуитивно понятный пользовательский интерфейс для эксплуатационного персонала, с информацией о состоянии клапанов, работе насосов, показаниях датчиков температур, номере выбранной программы, аварийных состояниях
Возможности ВТР 110И (исполнение Т)
- 7 программ, задаваемых пользователем с сенсорного дисплея, в зависимости от функционального назначения
- автоматическая настройка коэффициентов регулирования
- 5 входов для подключения датчиков температуры или контактных датчиков
- интерфейс RS-485
- энергонезависимый архив всех контролируемых температур и давлений (3250 значений с интервалом записи 1-60 минут)
- дополнительный релейных выход для подключения аварийной сигнализации (отказ насосов, отказ датчиков температуры, выход регулируемых и контролируемых температур за заданные пределы)
Гарантийный срок: 24 мес.
Основные функции
| Контур | Основные функции |
|---|---|
|
ГВС |
Управление контуром горячего водоснабжения:
|
| АВР |
Управление контуром АВР:
|
| ОТП |
Управление контуром отопления:
|
|
ПДП |
Управление контуром подпитки:
|
Функциональное назначение регулятора определяется номером программы.
Номера программ и соответствующие им функциональные назначения регулятора приведены в документе «Блок терморегулирования ВТР 110И (исполнение Т). Руководство по эксплуатации».
Возможно использование блока в составе контрольно-измерительных комплексов через встроенный интерфейс RS-485.
Важно!
При эксплуатации блок требуется обязательно размещать внутри шкафов со степенью защиты соответствующей условиям эксплуатации. В случае нарушения правил эксплуатации изделие снимается с гарантии.

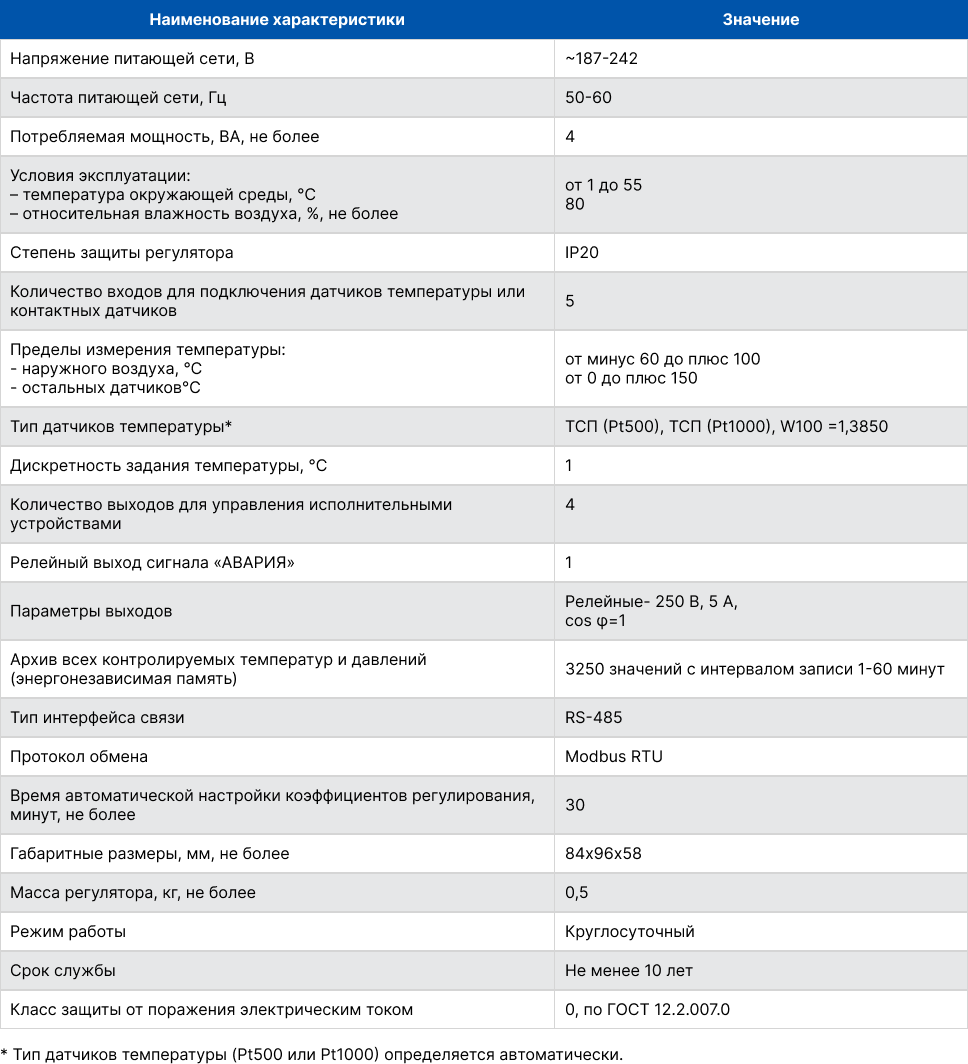

Технические характеристики ВТР 110И (исполнение Т)
Пример обозначения при заказе
-
Блок терморегулирования ВТР 110И 220 В, 50 Гц (исполнение Т)
Количество датчиков температуры каждого типа указывается отдельной строкой.
Важно! Датчики не входят в комплект, их необходимо приобретать отдельно.
Примеры монтажных схем ВТР 110И (исполнение Т)
-

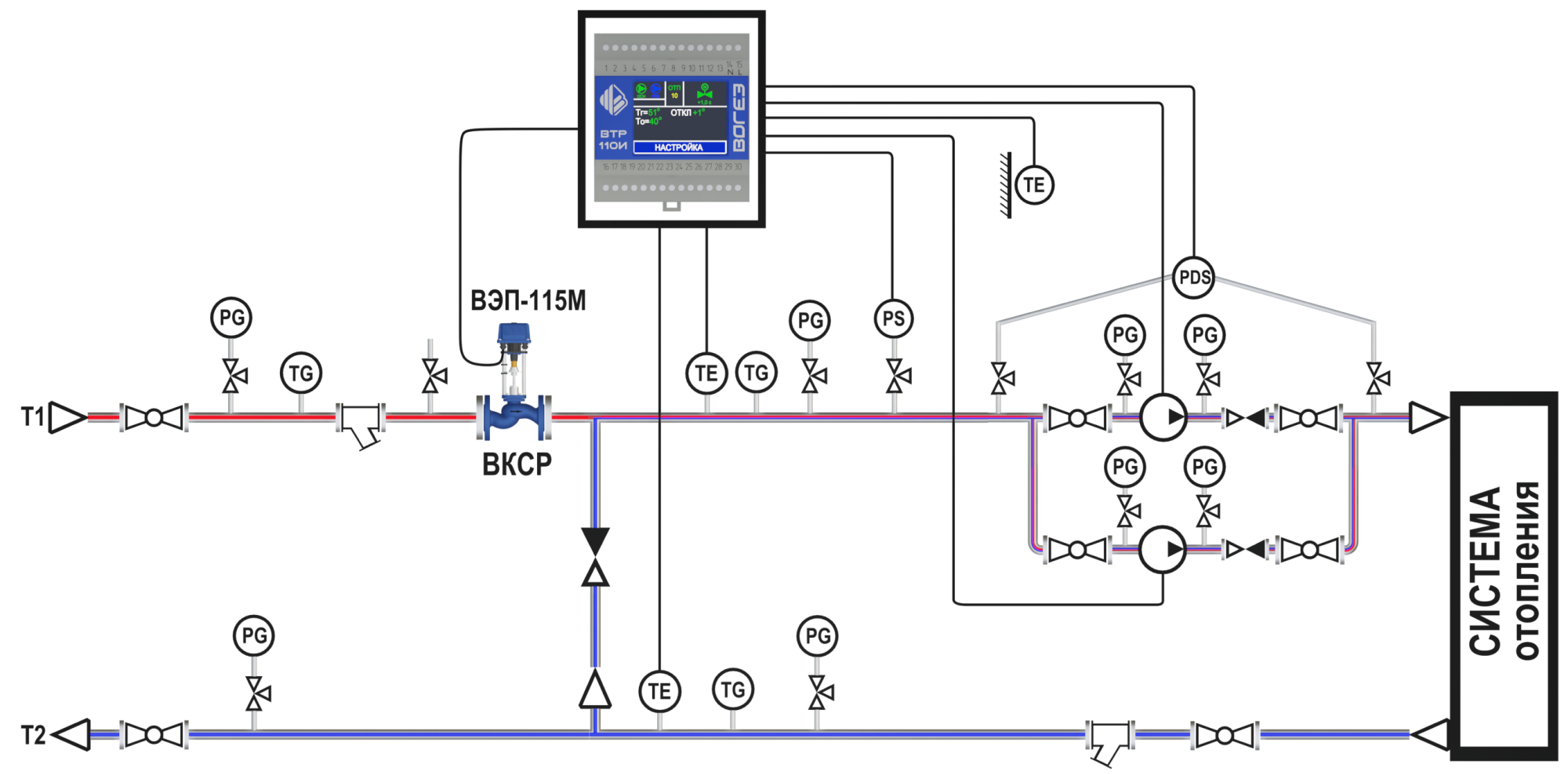

- Применение регулятора ВТР 110И (программа 10) в системе управления зависимым контуром отопления

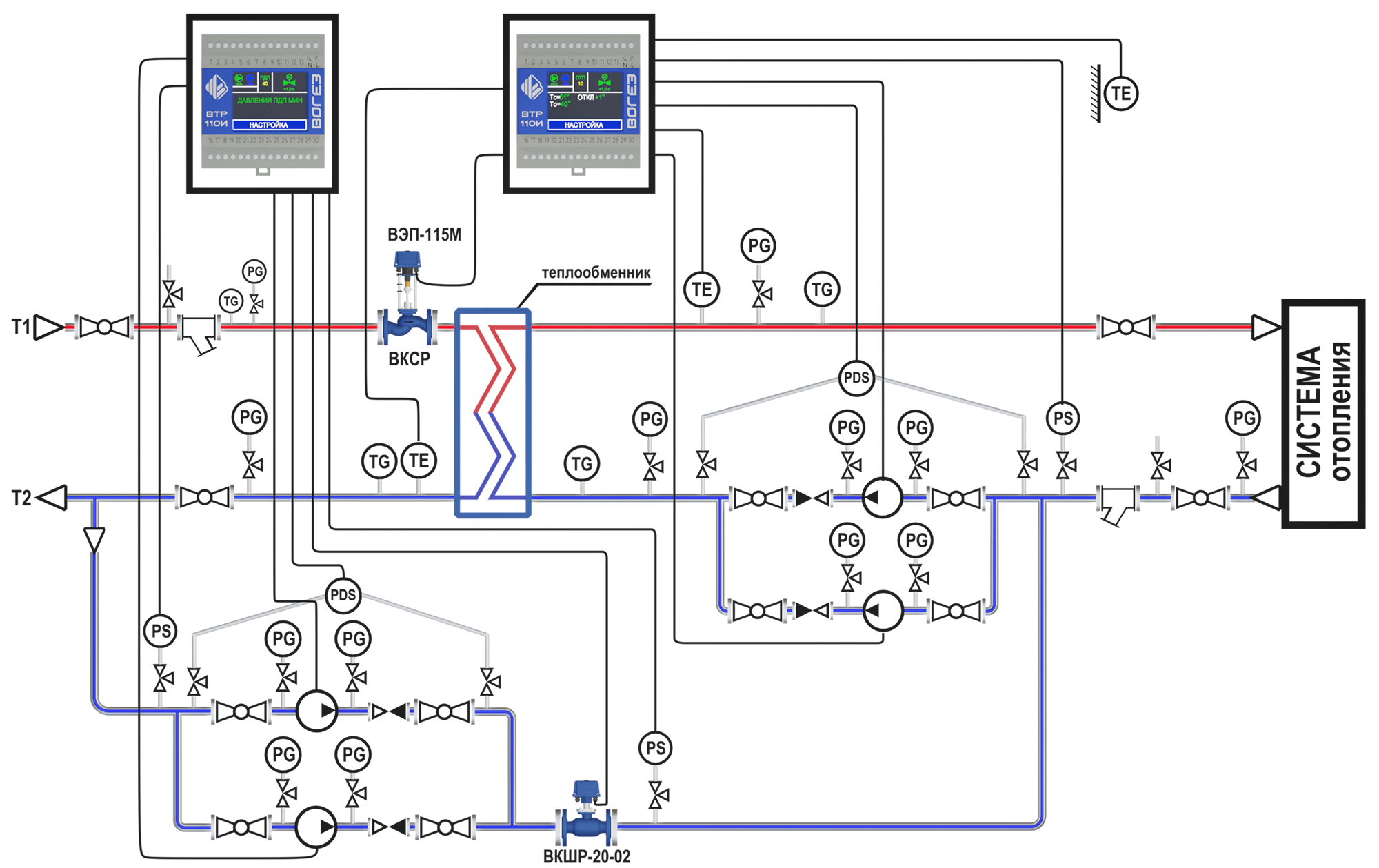

- Применение регуляторов ВТР 110И в системе управления независимым контуром отопления (программы 10 и 40)
- Применение регулятора ВТР 110И (программа 10) в системе управления зависимым контуром отопления

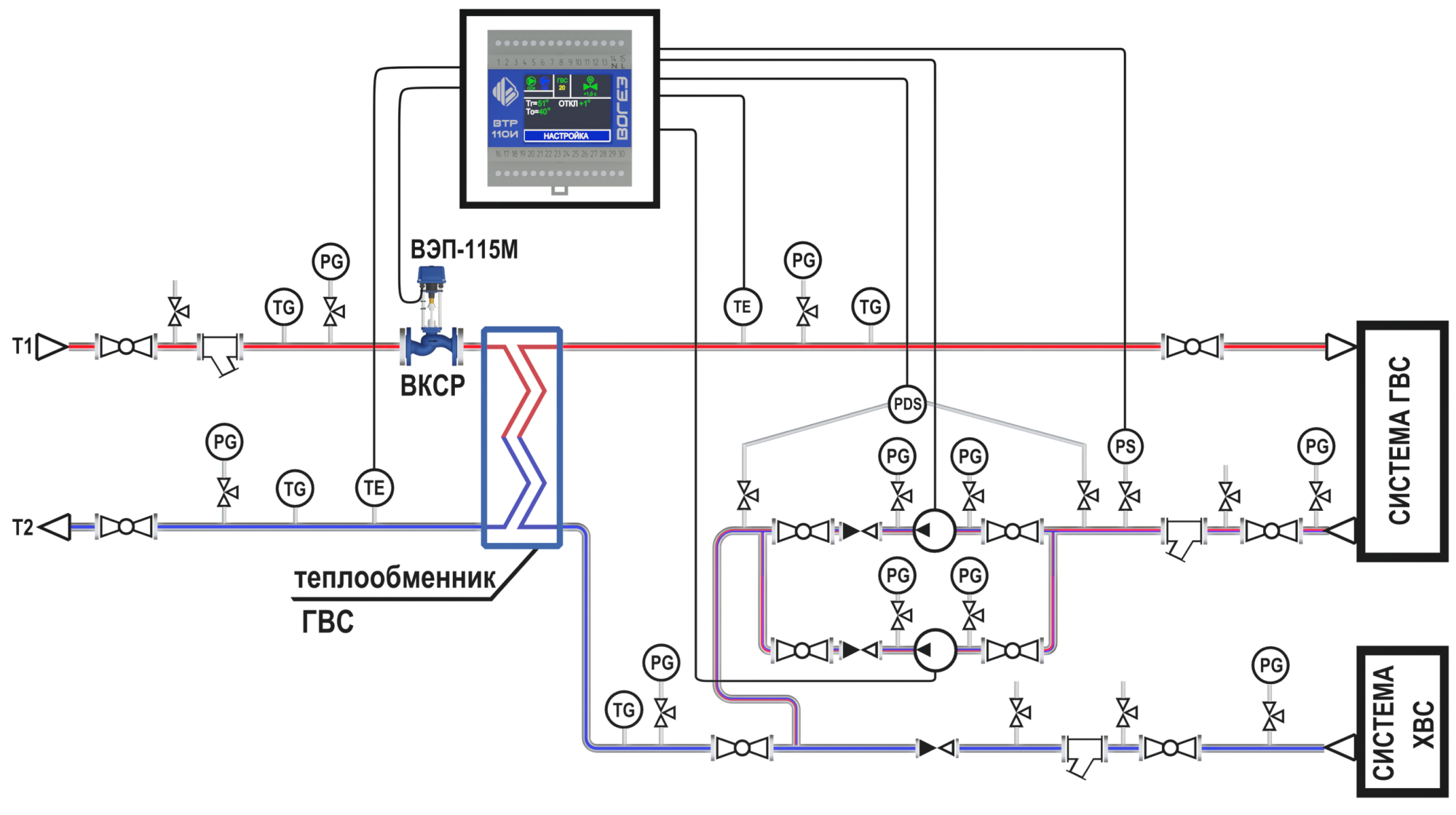

3. Применение регулятора ВТР 110И (программа 20) в системе управления контуром ГВС
и мы с вами свяжемся
Базовый ВТР 110И управляется с клавиатуры и выводит информацию на небольшой символьный дисплей — этого достаточно при вводе в эксплуатацию специалистом. Но для дежурного персонала, который приходит проверить работу теплового пункта, такой интерфейс неудобен: чтобы увидеть температуры, состояние насосов и положение клапана, нужно листать меню. Исполнение Т того же блока терморегулирования ВТР 110И решает этот вопрос: графический цветной сенсорный дисплей выводит все параметры — температуры, насосы, клапан, аварии — на одном экране одновременно. Те же семь программ, тот же один контур регулирования, та же автоматика — только с принципиально другим интерфейсом.
Контроллер управления отоплением ВТР 110И (исп. Т) предназначен для автоматического управления системами отопления (СО), горячего водоснабжения (ГВС), подпитки и АВР насосов в индивидуальных тепловых пунктах жилых и административных зданий. Управляет регулирующим клапаном по трёхпозиционному сигналу и насосами через релейные выходы.
Наличие двух портов RS-485 — дополнительное отличие от базового исполнения. Первый порт используется для подключения к системе диспетчеризации, второй — для подключения внешних устройств: модулей расширения или панели оператора. Применяется в ИТП жилых домов, гостиниц, спортивных и административных объектов, где обслуживающий персонал должен быстро считывать состояние оборудования без навыков программирования контроллера.
Технические характеристики ВТР 110И (исполнение Т)
| Параметр | Значение |
|---|---|
| Контуры регулирования | 1 (2 контура регулирования без насосов) |
| Управление клапаном | Трёхпозиционный сигнал |
| Программы | 7 (задаются с сенсорного дисплея) |
| Дисплей | Графический цветной сенсорный |
| Входы датчиков температуры | Pt500 / Pt1000 |
| Интерфейсы | RS-485 (2 шт) |
| Архив | 3250 значений температур и давлений, интервал 1–60 мин |
| Релейные выходы | Основной и резервный насос + аварийная сигнализация |
| Напряжение и частота питания | 220 В, 50 Гц |
| Степень защиты | IP20 |
| Гарантия | 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации. |
Функции и возможности контроллера ВТР 110И (исп. Т)
ВТР 110И (исп. Т) содержит в памяти микропроцессора семь типовых программ. Нужная программа выбирается с сенсорного дисплея — переключение между схемами ИТП без замены прибора.
- Контур отопления (ОТП) — погодозависимое регулирование температуры теплоносителя по температурному графику с 2–8 контрольными точками. Снижение в заданное время по недельному графику. Задание режима включения-отключения контура в зависимости от температуры наружного воздуха. Защита от завышения температуры обратной воды и от замораживания здания. Режимы «Летний» и «Ресурс» для насосов. Защита насосов от «сухого» хода. Контроль и управление работой основного и резервного насосов.
- Контур ГВС — поддержание заданной температуры горячей воды. Снижение температуры или отключение ГВС по недельному графику. Контроль и защита от завышения температуры обратной воды. Режим «Дезинфекция» — кратковременный подъём температуры для предотвращения размножения бактерий Legionella. Управление основным и резервным насосами с защитой от «сухого» хода. Ограничение температуры обратной воды. Режим «Ресурс» для равномерной выработки ресурса насосов.
- Контур подпитки (ПДП) — поддержание давления в нагреваемом контуре. Контроль и управление основным и резервным насосами. Защита от «сухого» хода. Режим «Ресурс» для равномерной выработки ресурса насосов.
- Контур АВР — контроль и управление насосами через внешний контактный датчик, защита от «сухого» хода, режим «Ресурс».
Преимущества контроллера ВТР 110И для систем отопления и ГВС
- Сенсорный цветной дисплей — все температуры, состояние насосов, положение клапана и аварийные сигналы на одном экране, без листания меню. Дежурный персонал видит картину целиком.
- Интуитивный интерфейс — настройка и управление через сенсорные кнопки на экране, без выносных клавиатур и специальных навыков.
- Два порта RS-485 — одновременное подключение к системе диспетчеризации и к внешним устройствам без дополнительных конвертеров.
- Погодозависимое регулирование снижает потребление тепловой энергии на 25–40 % по сравнению с работой по фиксированной уставке.
- Энергонезависимый архив сохраняет 3250 измерений температур и давлений — основа для анализа работы теплового пункта и доказательной базы при коммерческих спорах.
Подбор и заказ контроллера ВТР 110И (исп. Т)
Купить ВТР 110И (исполнение Т) с сенсорным дисплеем можно напрямую у менеджера «ВОГЕЗ». В комплект поставки входят контроллер, паспорт, руководство по эксплуатации и ПО для настройки с ПК. Датчики температуры Pt500/Pt1000, накладные или погружные, заказываются отдельно. Специалист укомплектует поставку под схему вашего теплового пункта и подберёт совместимый электропривод ВЭП. Все вопросы — по тел.: +375 (17) 27-27-111; +375 (29) 630-52-52.
