Электроприводы-регуляторы температуры

Назначение: для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с заданной программой.
Совместно с регулирующим клапаном и датчиком температуры может использоваться в качестве автономного регулятора температуры или в составе распределенных систем с контролем параметров по интерфейсу RS-485, например, для поддержания заданной температуры горячей воды на выходе теплообменника.

Выпускаются в базовом исполнении (ВЭП-12ХМ) и с дополнительной функцией:

функцией безопасности, обеспечивающей установку клапана в положение «закрыт» при пропадании питающего напряжения (ВЭП-12ХМВ).

Особенности

возможность подключения датчиков температуры с НСХ типа Pt500 или Pt1000;
встроенный программный ПИД-регулятор;
электронная защита привода от перегрузки;
энергонезависимая память;
возможность дистанционного контроля измеряемой температуры и изменения регулируемых параметров через интерфейс RS-485;
протокол обмена данными Modbus RTU.

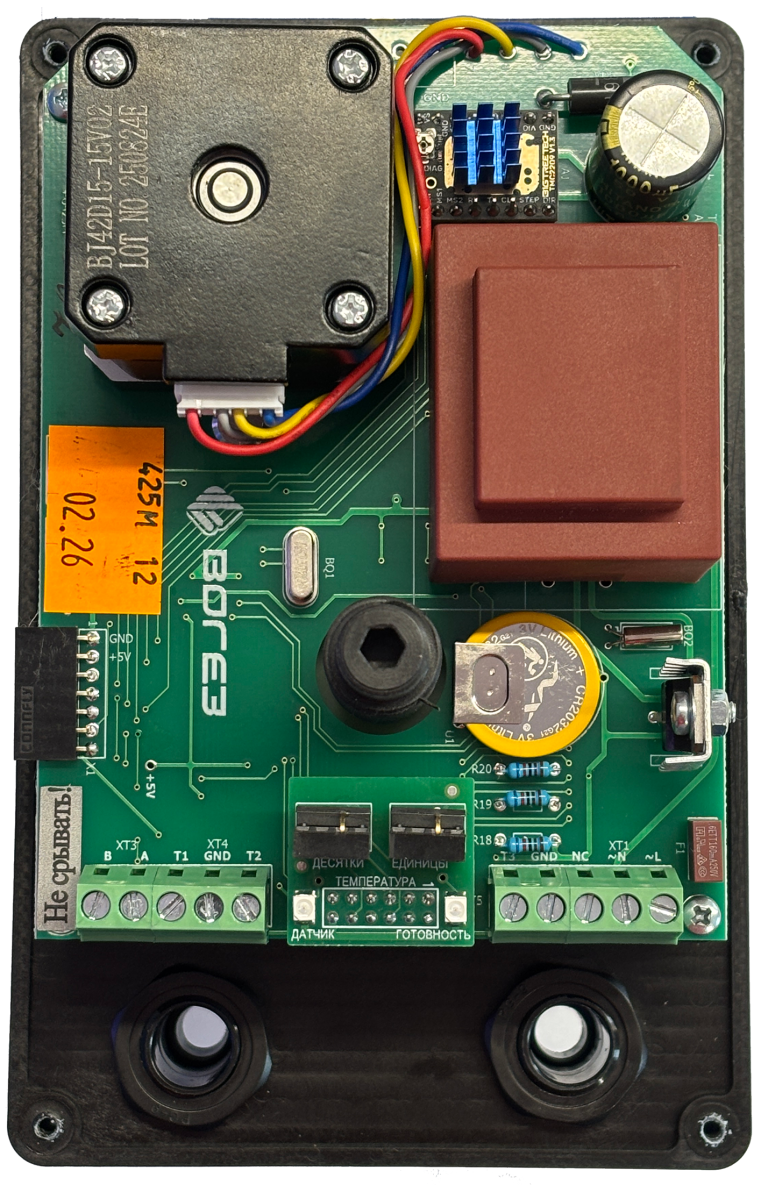

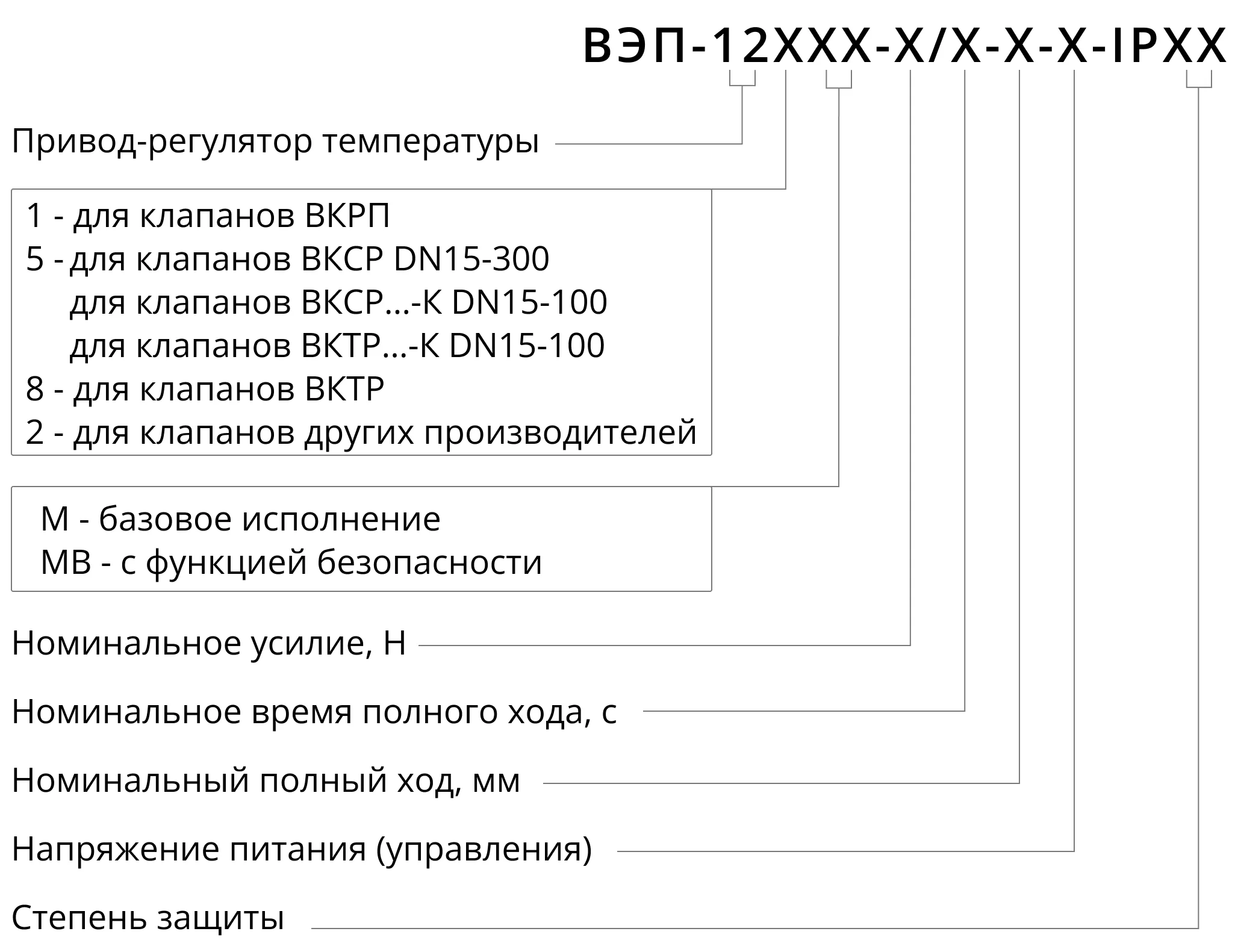

Структура обозначения при заказе

Пример обозначения при заказе

Механизм исполнительный электрический прямоходный ВЭП-125М-700/63-20-220В,50Гц-IP65-К.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР и ВКТР, с номинальным усилием 700Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением для поддержания температуры ГВС и степенью защиты IP65.

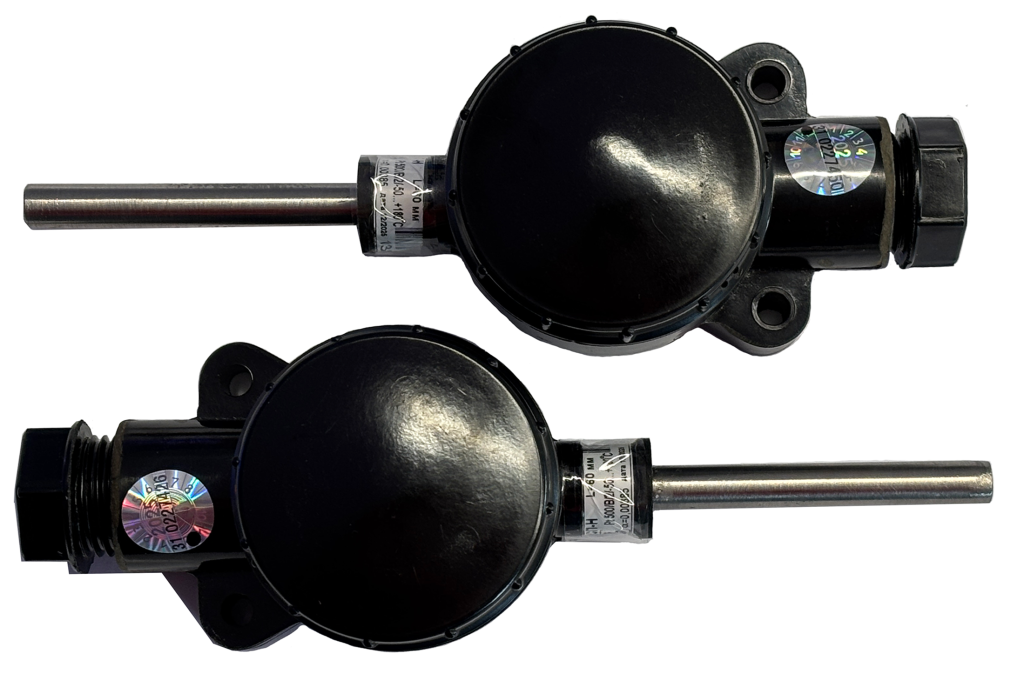

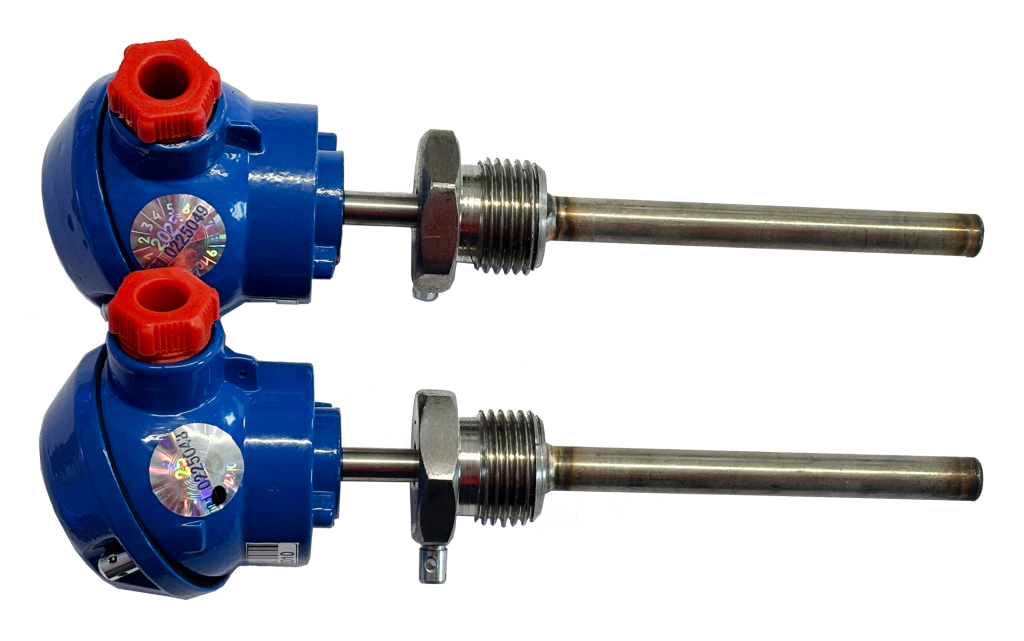

Датчик температуры необходимо указать при заказе.

Технические характеристики электроприводов-регуляторов температуры

Обозначение	ВЭП- 121М(В), ВЭП-125М(В), ВЭП-128М(В*)
Номинальное усилие, Н	700		1600		2700		3000		4000
Напряжение питающей сети	220 В, 50 Гц или 24 В, DC (постоянного тока)
Потребляемая мощность, Вт	6				10		24
Номинальный полный ход, мм	20				20	32	20	32	20	32	50	80
Номинальное время полного хода, с.	40	63	40	63	63	100	40	63	40	63	100	160
Управление	встроенный регулятор температуры
Защита двигателя от перегрузки	электронная
Класс защиты от поражения электрическим током	II						I
Тип датчика температуры	ТСП (Pt500), ТСП (Pt1000), температурный коэффициент ТС α=0,00385 °С-1 по ГОСТ 6651-2009
Количество подключаемых датчиков, шт.	1
Тип интерфейса связи	RS-485, протокол обмена Modbus RTU
Архив контролируемых температур (энергонезависимая память)	3250 значений с интервалом записи 1-60 минут

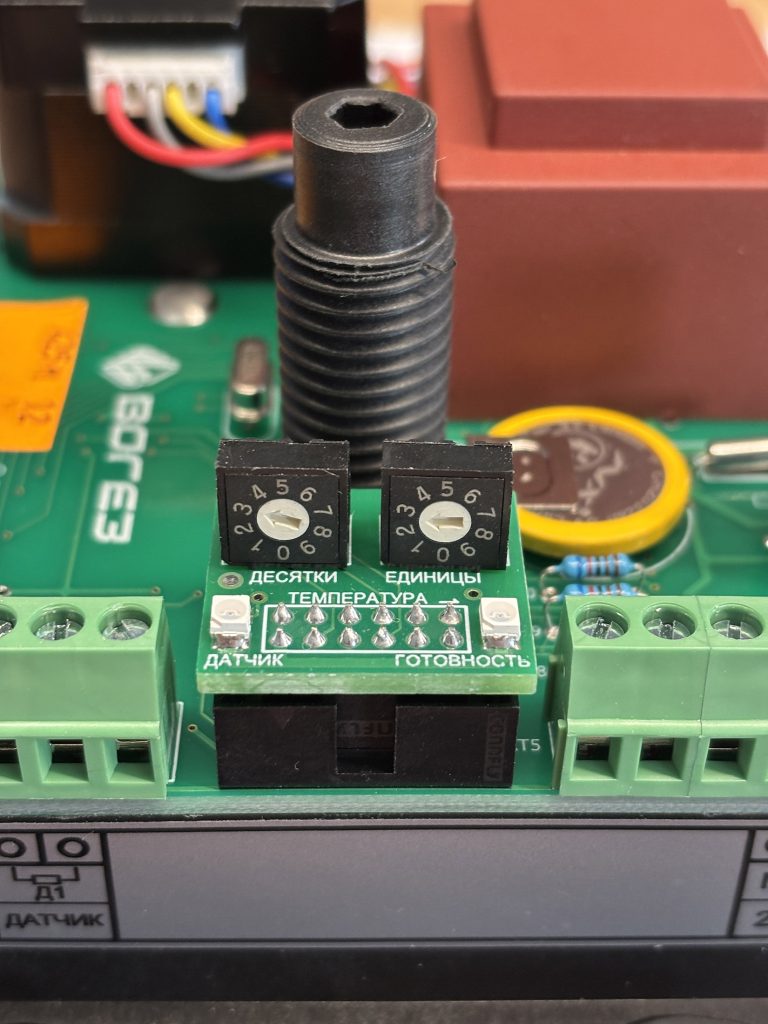

Дискретность задания температуры	1°С
Диапазон задания температур	от +1°С до +99°С
Режим работы по ГОСТ IEC 60034-1-2014	S1 100% ПВ
Температура окружающей среды	от 1 °С до 50°С
Степень защиты	IP65

*Исполнение МВ с функцией безопасности (при пропадании питающего напряжения электропривод устанавливает шток клапана в заданное положение «закрыт»).

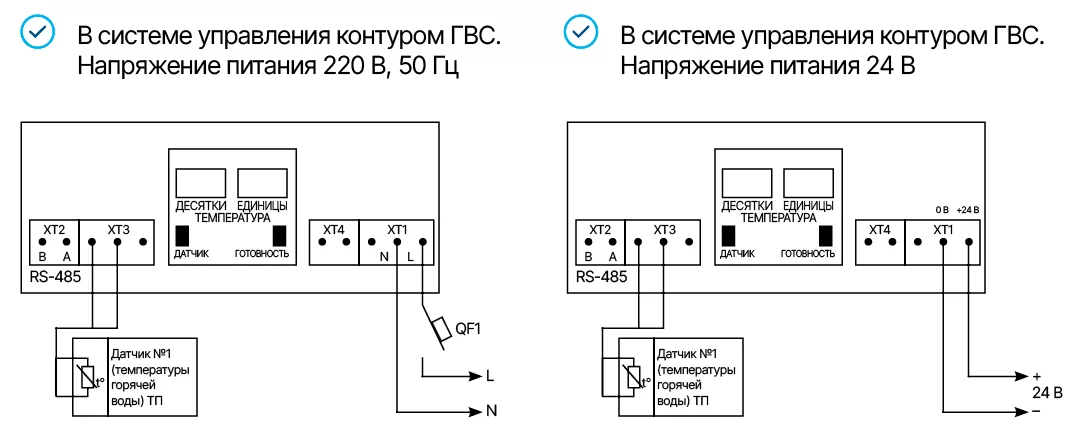

Схема подключения электроприводов-регуляторов температуры

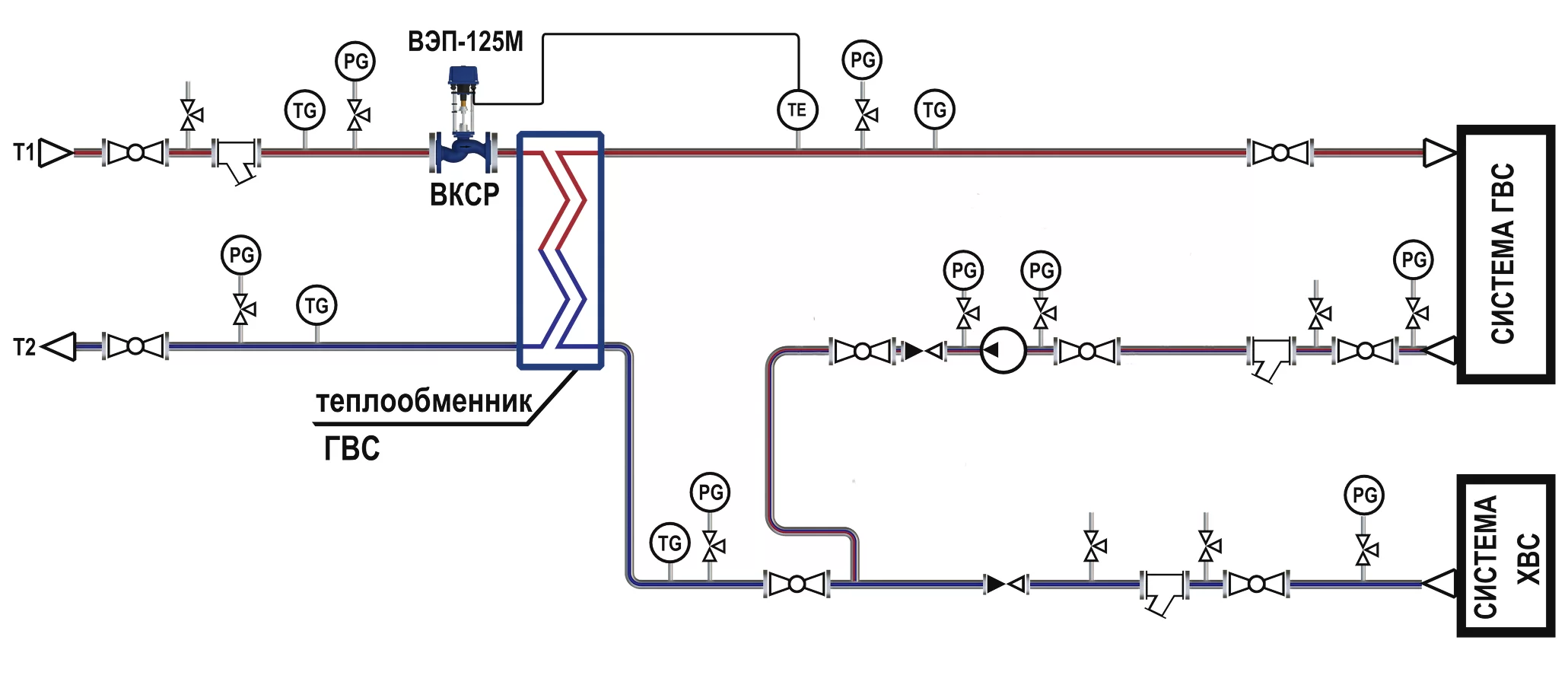

Пример монтажной схемы

установка двухходового регулирующего клапана с приводом ВЭП для регулирования температуры воды в системе горячего водоснабжения (ГВС)

Что обозначают М, В, МВ, МА, ВА в аббревиатуре электроприводов?

Не можете найти ответ на интересующий вопрос?

Напишите свой вопрос ниже, и мы ответим вам в ближайшее время

Точная регулировка температуры необходима для стабильной работы систем отопления и горячего водоснабжения. При изменении нагрузки, температуры наружного воздуха или расхода воды параметры теплоносителя могут отклоняться от заданных значений. Если корректировать их вручную, система реагирует с задержкой, а персоналу приходится постоянно контролировать оборудование.

Электроприводы-регуляторы температуры ВЭП объединяют исполнительный механизм и контроллер в одном устройстве. Они получают данные от температурных датчиков, сравнивают фактическое значение с заданным и автоматически изменяют положение регулирующего клапана. В результате поддерживается требуемый температурный режим без постоянного вмешательства оператора.

Назначение электроприводов-регуляторов температуры

Оборудование предназначено для автоматического управления регулирующими клапанами в тепловых системах. Оно может применяться в контурах отопления и горячего водоснабжения, где требуется постоянное поддержание заданной температуры.

В системе отопления регулятор температуры изменяет расход теплоносителя через клапан в зависимости от текущего значения. Это позволяет поддерживать расчетный режим и адаптировать работу системы к изменению тепловой нагрузки.

В контуре ГВС задача заключается в поддержании стабильной температуры воды на выходе теплообменника. В этом случае автоматический регулятор температуры воды получает данные от датчика и корректирует поток греющей среды.

Такой подход позволяет построить компактную систему автоматического управления без установки отдельного контроллера. Если требуется регулятор температуры горячей воды, электропривод с интегрированной функцией регулирования может стать основой соответствующего узла автоматизации.

Как работает электропривод со встроенным ПИД-регулятором

ВЭП работает по замкнутому контуру регулирования. Температурный датчик передает контроллеру фактическое значение, после чего устройство сравнивает его с заданным значением.

При отклонении от значения контроллер рассчитывает управляющее воздействие и передает команду исполнительному механизму. Шток клапана перемещается, изменяя проходное сечение и расход теплоносителя. После стабилизации температуры привод уменьшает корректирующее воздействие.

В основе алгоритма лежит ПИД-регулирование. Оно учитывает текущее отклонение, скорость его изменения и накопленную ошибку. Благодаря этому система реагирует не только на уже возникшее изменение температуры, но и на динамику процесса.

Программное обеспечение ВЭП предусматривает автоматическую адаптацию коэффициентов регулирования к параметрам объекта и их последующую подстройку. Поэтому привод регулировки температуры работает устойчиво даже при изменении условий эксплуатации.

Характеристики и отличия

В линейке ВЭП предусмотрены специализированные исполнения электроприводов-регуляторов температуры:

ВЭП-121М, ВЭП-125М, ВЭП-128М -базовое исполнение;
ВЭП-121М (В), ВЭП-125М (В), ВЭП-128М (В) — исполнение с функцией безопасности, при которой электропривод устанавливает шток клапана в заданное положение “закрыт” при пропадании питающего напряжения.

Модели относятся к электроприводам со встроенным регулятором и отличаются вариантами исполнения и возможностями применения. Конкретная модификация выбирается в зависимости от назначения контура, характеристик регулирующего клапана и требований к системе автоматизации.

Для ответственных объектов особое значение имеет функция безопасности. При исчезновении питающего напряжения электропривод в предусмотренном исполнении способен установить клапан в заданное положение. Это помогает заранее определить поведение системы при аварийном отключении электропитания.

При выборе оборудования следует учитывать не только модель, но и параметры подключаемого клапана, напряжение питания, тип датчика и требуемый алгоритм управления.

Как подобрать электропривод-регулятор температуры для клапана

Электропривод необходимо подбирать как часть единого регулирующего узла. Недостаточно ориентироваться только на требуемую температуру. Важно убедиться, что механизм совместим с клапаном по усилию, ходу штока и сигналу управления.

Перед заказом желательно определить:

назначение системы – отопление, ГВС, вентиляция или технологический процесс;
диапазон регулируемых температур;
тип регулирующего клапана;
необходимое усилие и ход штока;
параметры теплоносителя;
напряжение питания;
тип температурного датчика;
необходимость функции безопасности.

Для отопительных систем привод-терморегулятор должен корректно взаимодействовать с клапаном и температурным датчиком. Если вы планируете купить регулятор температуры, рекомендуется заранее сообщить технические параметры системы. Специалисты «ВОГЕЗЭНЕРГО» подберут подходящее исполнение и убедятся в совместимости оборудования.

Подключение и монтаж электропривода-регулятора

Перед установкой проверяют соответствие электропривода характеристикам регулирующего клапана. Механическое соединение обеспечивают свободное перемещение штока во всем рабочем диапазоне.

Температурный датчик устанавливают в точке, где измеряемое значение максимально точно характеризует регулируемый процесс. Для системы ГВС это может быть выход нагретой воды из теплообменника, для отопительного контура – предусмотренная проектом точка контроля теплоносителя.

После монтажа выполняют электрическое подключение согласно схеме конкретной модификации. Затем проверяют направление движения штока, реакцию привода на изменение температуры и корректность работы ПИД-регулятора.

На завершающем этапе задают требуемую температуру и другие параметры регулирования. После этого систему проверяют при различных режимах нагрузки.

Преимущества электроприводов со встроенным регулятором температуры

Основное преимущество оборудования – объединение исполнительного механизма и системы управления в одном корпусе. За счет этого сокращается количество отдельных компонентов, упрощается монтаж и становится удобнее эксплуатация.

К другим преимуществам относятся:

автоматическое поддержание заданной температуры;
ПИД-регулирование;
адаптация параметров управления к объекту;
возможность применения в отоплении и ГВС;
автоматическое изменение положения клапана;
наличие функции безопасности в соответствующих исполнениях;
снижение необходимости в постоянном ручном контроле.

Грамотно подобранная система регулирования температуры отопления помогает поддерживать стабильный тепловой режим и рационально использовать энергию. В свою очередь, автоматизация ГВС позволяет поддерживать заданную температуру горячей воды при изменении нагрузки.

Если вам требуется регулятор температуры для теплового пункта, системы отопления или ГВС, специалисты ООО «ВОГЕЗЭНЕРГО» подберут подходящую модель ВЭП и совместимый регулирующий клапан. Цена регулятора зависит от выбранного исполнения, характеристик оборудования и требований конкретного объекта.
