Мультипрограммный контроллер ВТР 210И для СО, ГВС и приточной вентиляции

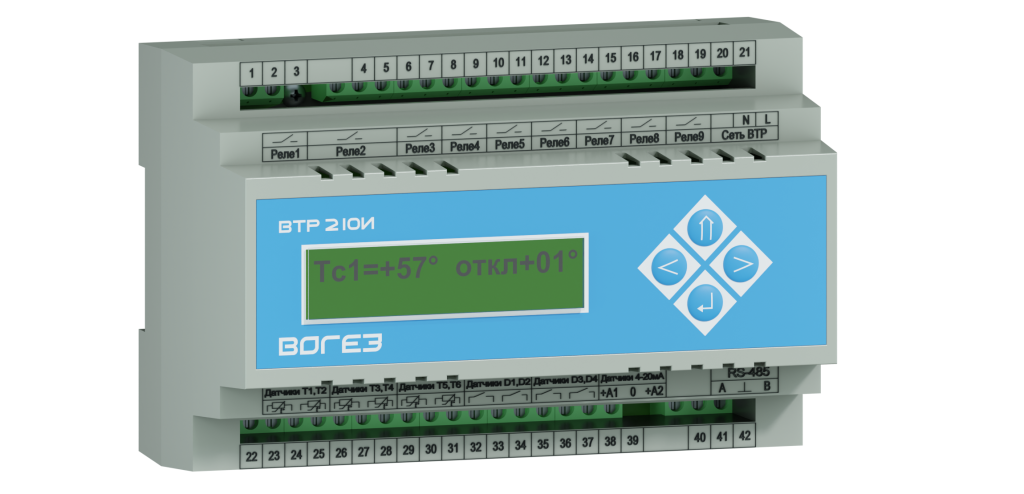

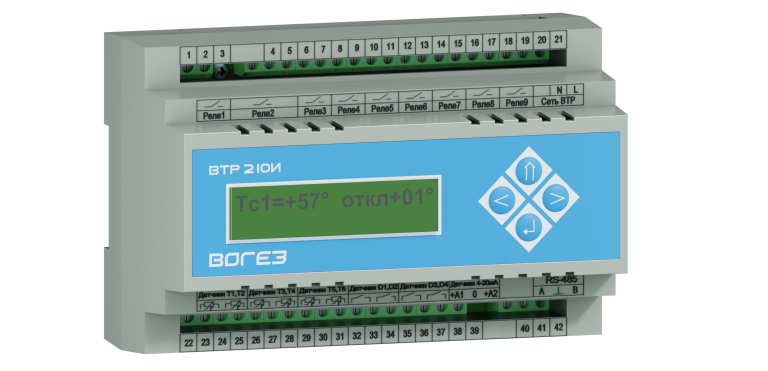

Мультипрограммный контроллер ВТР 210И для СО, ГВС и приточной вентиляции

Назначение: для автоматического поддержания заданного значения температуры горячей воды на выходе теплообменника, автоматического управления системой отопления здания с целью оптимизации расходования тепловой энергии, управления системой приточной вентиляции, а также для использования в составе систем управления технологическими процессами в качестве регуляторов температуры.

Контуров регулирования: 2

Управление: электроприводами регулирующих клапанов с трехпозиционным управлением и насосами

Особенность: наличие в памяти микропроцессора набора типовых программ. Пользователь имеет возможность задавать с клавиатуры регулятора номер программы, обеспечивающей выполнение требуемых функций.

Возможности ВТР 210И

10 программ, задаваемых пользователем с клавиатуры контроллера, в зависимости от функционального назначения
автоматическая настройка коэффициентов регулирования
4 выхода для управления насосами
4 выхода для управления исполнительными механизмами
дополнительный релейный выход для подключения аварийной сигнализации (отказ насосов, отказ датчиков температуры, выход регулируемых и контролируемых температур за заданные пределы)
6 каналов измерения температуры для датчиков Pt500, Pt1000 с автоматическим определением температурной характеристики
4 входа для подключения контактных датчиков контроля работы насосов
2 аналоговых входа для подключения датчиков давления (перепада давления) с токовым сигналом 4-20 мА
энергонезависимый архив всех измеряемых температур (3250 значений с задаваемым интервалом записи от 1 до 30 мин)
интерфейс RS485

Гарантийный срок: 24 мес.

Основные функции

Тип контура регулирования	Основные функции
ОТП	Управление контуром отопления: Поддержание задаваемого пользователем температурного графика отопления, с количеством контрольных точек от двух до восьми. Возможность снижения температуры смеси в заданное время по задаваемому пользователем недельному графику. Возможность задания режима включения — отключения контура отопления в зависимости от значения температуры наружного воздуха. Контроль и управление (автоматический ввод резервного насоса при отказе основного) работой основного и резервного насосов системы отопления. Защита насосов от «сухого» хода (внешний датчик). Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов. Ограничение температуры обратной воды в соответствии с задаваемым графиком. Возможность подключения датчиков давления с выходным сигналом 4…20 мА (питание датчиков от отдельного источника).
ГВС	Управление контуром горячего водоснабжения: Поддержание задаваемого пользователем значения температуры горячей воды в контуре ГВС. Возможность снижения температуры горячей воды или отключения ГВС с одновременным выключением циркуляционного насоса в заданное время по задаваемому пользователем недельному графику. Контроль (внешние контактные датчики в количестве до 2-х, в зависимости от выбранной проектировщиком технологической схемы) и управление (автоматический ввод резервного насоса при отказе основного) работой основного и резервного насосов системы ГВС. Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). Защита насосов от «сухого» хода. Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов. Возможность ограничения температуры обратной воды. Возможность задания пользователем режима «дезинфекция». Возможность подключения датчиков давления с выходным сигналом 4…20 мА (питание датчиков от отдельного источника).
ПДП	Управление системой подпитки: Поддержание давления в нагреваемом контуре на заданном уровне. Контроль работы основного резервного насосов через внешний контактный датчик. Управление работой основного и резервного насосов. Защита насосов от «сухого» хода. Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). Защита насосов от «сухого» хода (внешний контактный датчик). Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.
АВР	Управление основным и резервным насосами: Контроль работы основного резервного насосов через внешний контактный датчик. Управление работой основного и резервного насосов. Защита насосов от «сухого» хода. Возможность задания пользователем аварийного состояния контактных датчиков контроля работы насосов (замкнут или разомкнут). Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов. Защита насосов от «сухого» хода (внешний контактный датчик).
ВЕНТ	Управление установкой приточной вентиляции: Поддержание постоянной заданной температуры приточного воздуха. Автоматическое (по задаваемому пользователем графику) или ручное (посредством коммутирующего устройства) включение или выключение системы. Защита системы от превышения температуры обратной воды. Защита калорифера от замораживания. Прогрев калорифера при включении системы вентиляции. Прогрев жалюзи при включении системы вентиляции при отрицательных значениях температуры наружного воздуха. Отключение вентилятора при срабатывании датчика пожарной сигнализации, датчика фильтра или датчика контроля работы вентилятора. Автоматическое (по температуре наружного воздуха) или ручное переключение сезонов работы системы «ЗИМА» или «ЛЕТО». Контроль (внешний контактный датчик) и управление (автоматический ввод резервного насоса при отказе основного) работой основного и резервного насосов. Защита насосов от «сухого» хода (внешний контактный датчик). Возможность задания пользователем аварийного состояния контактных датчиков контроля работы и защиты насосов (замкнут или разомкнут). Возможность задания пользователем режима «ресурс» для равномерной выработки ресурса насосов.

Функциональное назначение регулятора определяется номером программы, задаваемой пользователем с клавиатуры блока.
Номера программ и соответствующие им функциональные назначения регулятора приведены в документе «Блок терморегулирования ВТР 210И.
Руководство по эксплуатации».

Возможно использование блоков в составе контрольно-измерительных комплексов через встроенный интерфейс RS-485.

Важно!
При эксплуатации блок требуется обязательно размещать внутри шкафов со степенью защиты соответствующей условиям эксплуатации. В случае нарушения правил эксплуатации изделие снимается с гарантии.

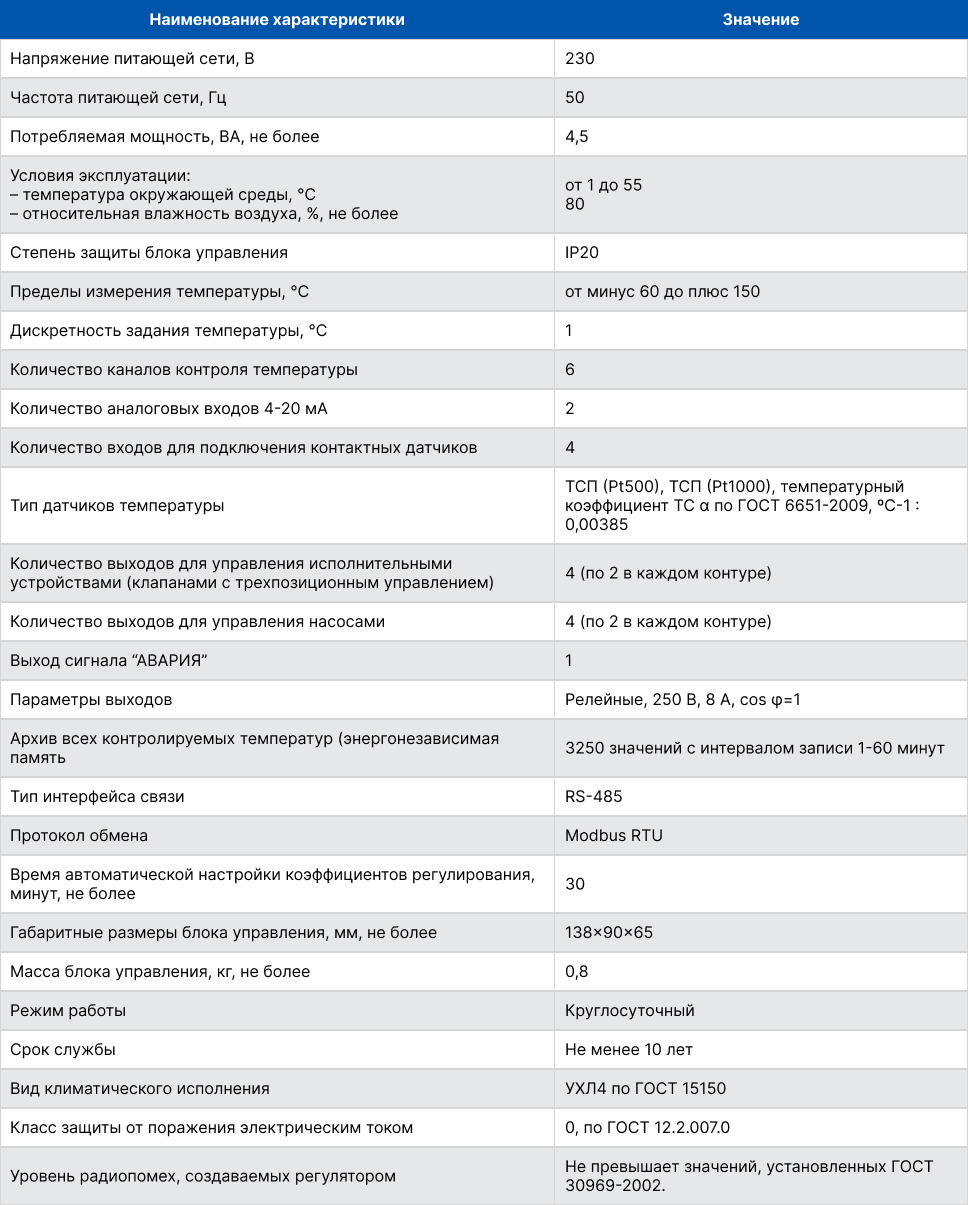

Технические характеристики ВТР 210И

Пример обозначения при заказе

Блок терморегулирования ВТР 210И 220 В, 50 Гц.
Количество датчиков температуры каждого типа указывается отдельной строкой.
Важно! Датчики не входят в комплект, их необходимо приобретать отдельно.

Примеры монтажных схем ВТР 210И

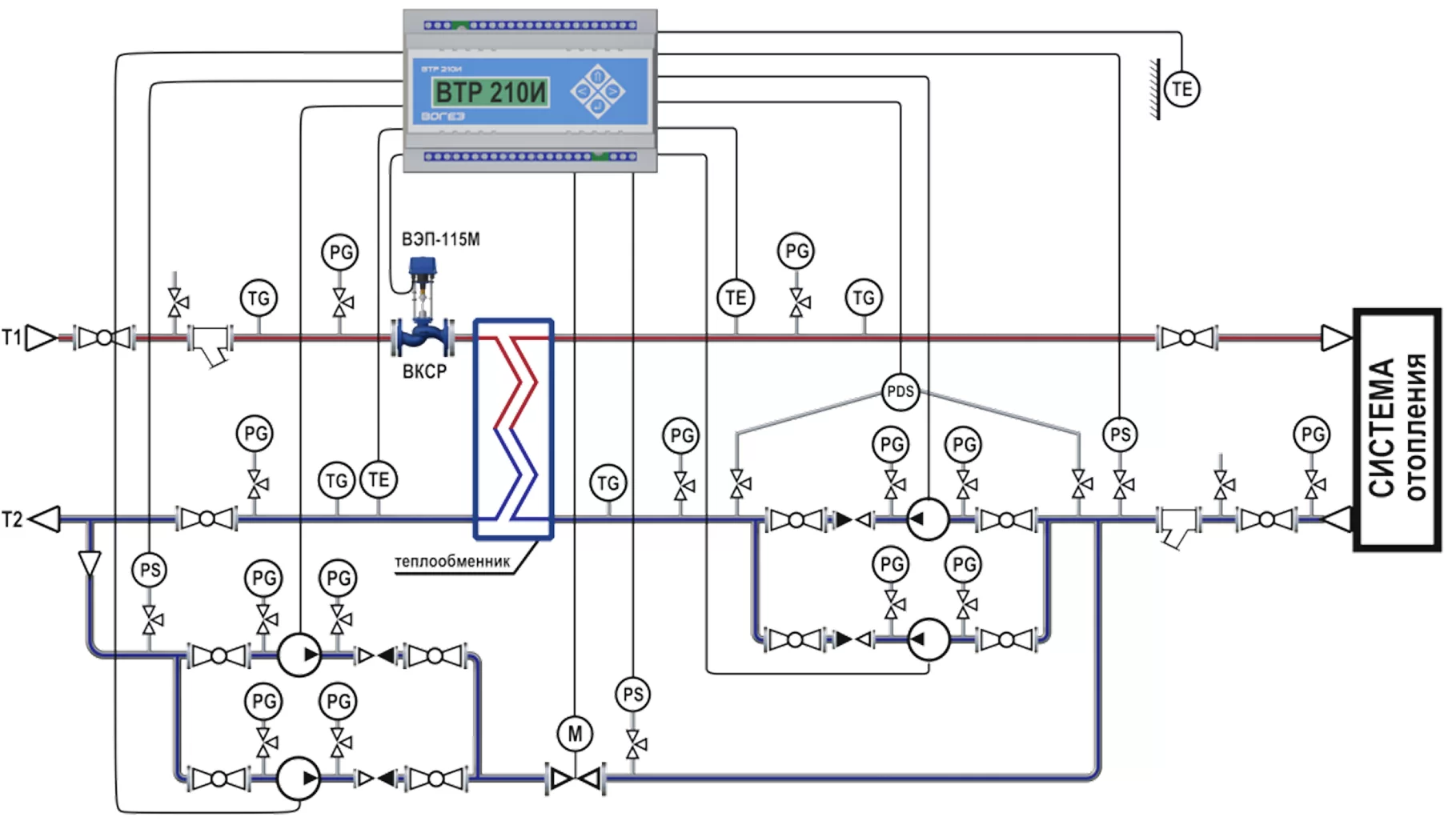

ВТР 210И (программа 14) в системе управления одним независимым контуром ОТП и контуром подпитки

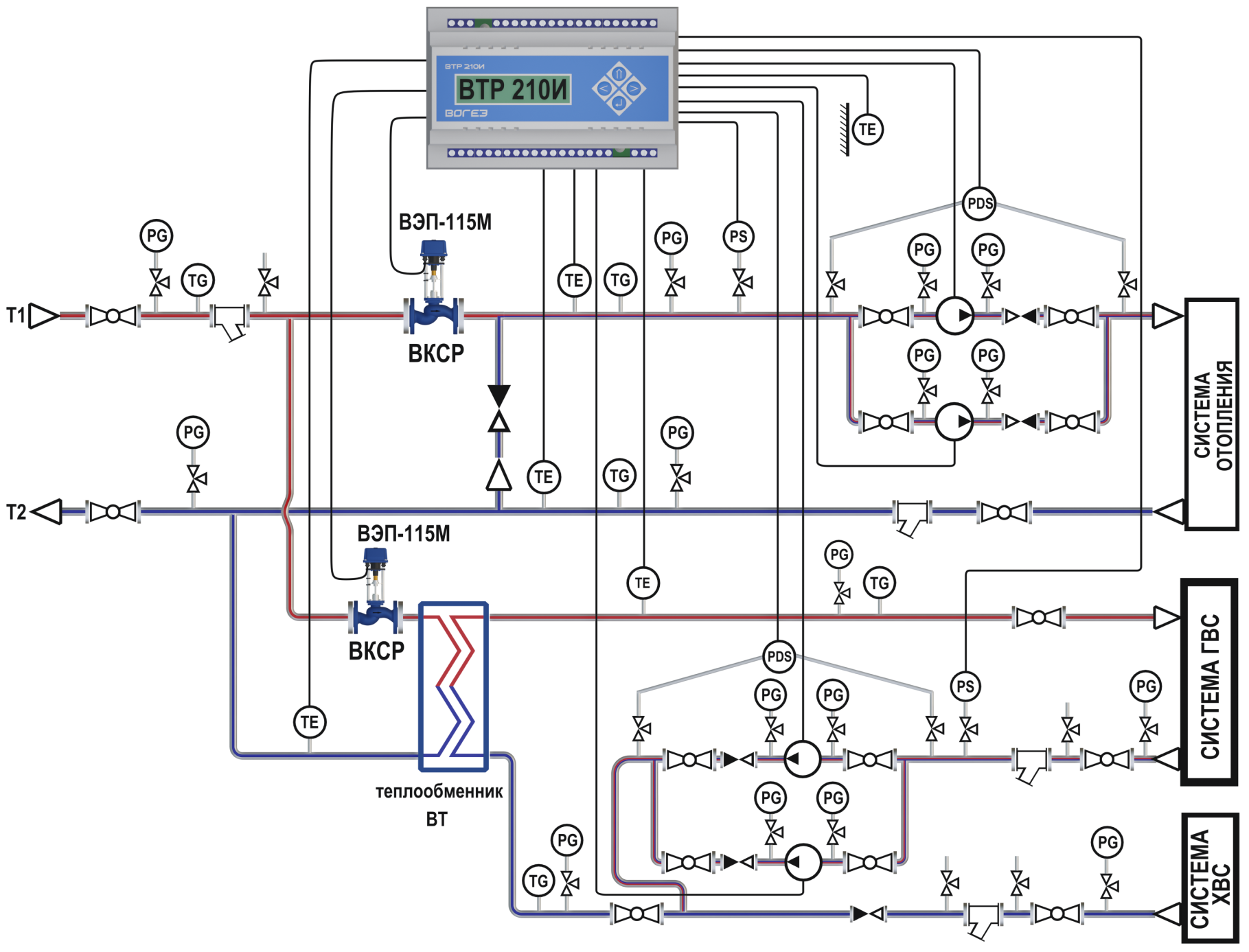

ВТР 210И (программа 12) в системе управления одним зависимым контуром ОТП и контуром ГВС
