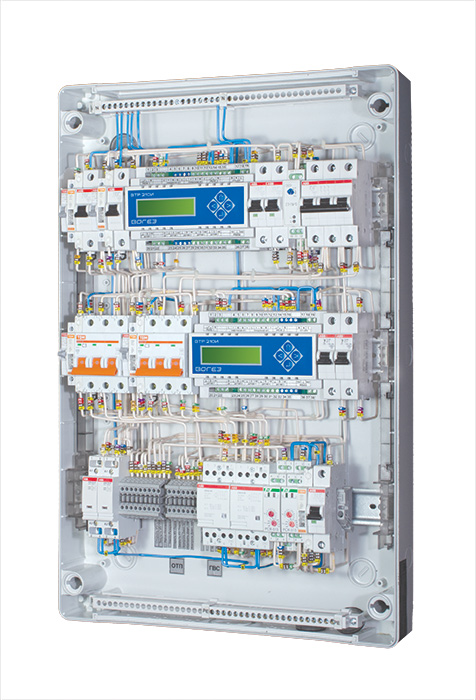

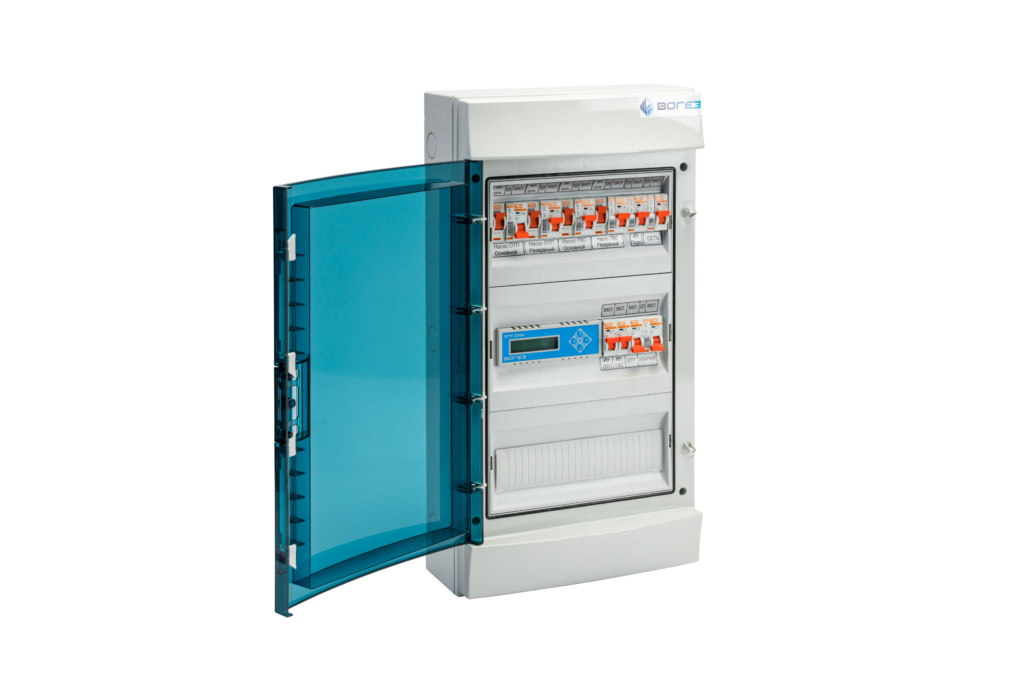

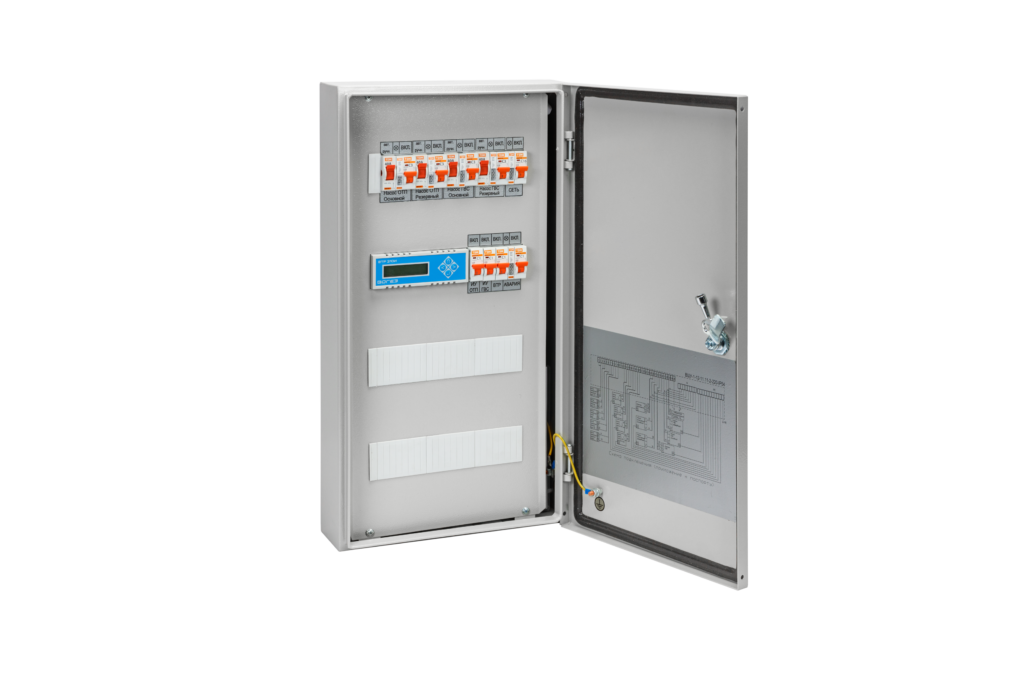

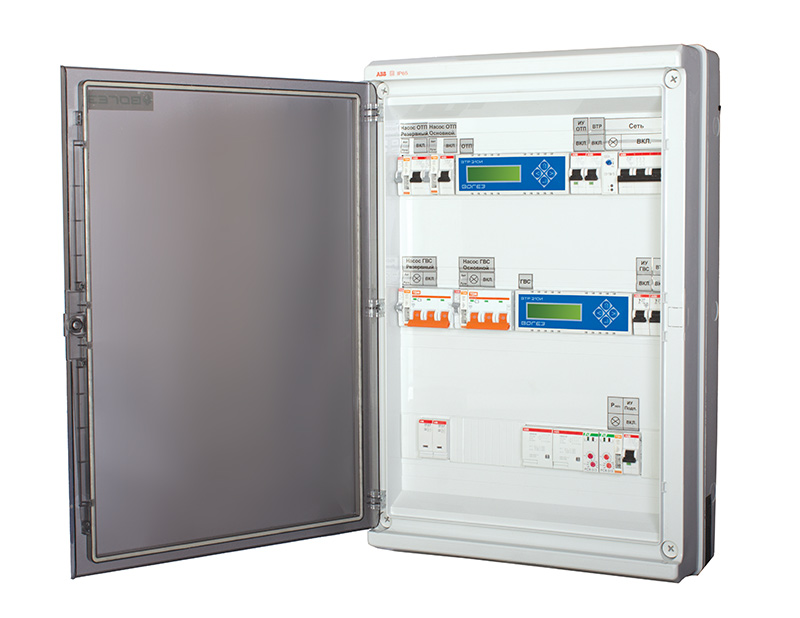

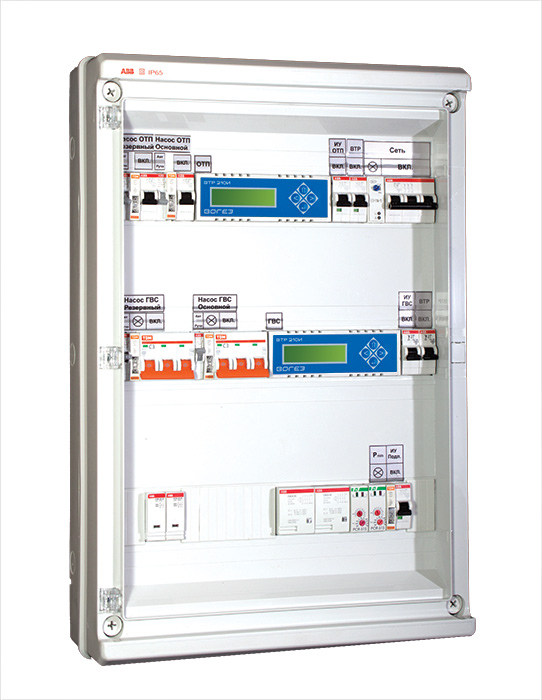

Шкафы управления ВШУ для СО и ГВС
Назначение: для автоматического регулирования отпуска тепловой энергии в системах теплоснабжения жилых, административных и производственных зданий.
Выполнены на базе контроллеров:
- ВТР 110И
- ВТР 110И (исполнение Т)
- ВТР 210И
- ВТР 210 И (исполнение А)
- и стандартных комплектующих изделий (автоматических выключателей, пускателей, реле и т.п.)
Функциональное назначение ВТР задается с клавиатуры регулятора.
Устройство и принцип работы шкафов управления СО и ГВС
ВШУ выполнен на базе мультипрограммных контроллеров и состоит из корпуса необходимых габаритов и степени защиты и стандартных электрокоммутационных изделий. Конфигурация, схема подключения и габаритные размеры ВШУ определяются конкретной технологической схемой объекта управления.

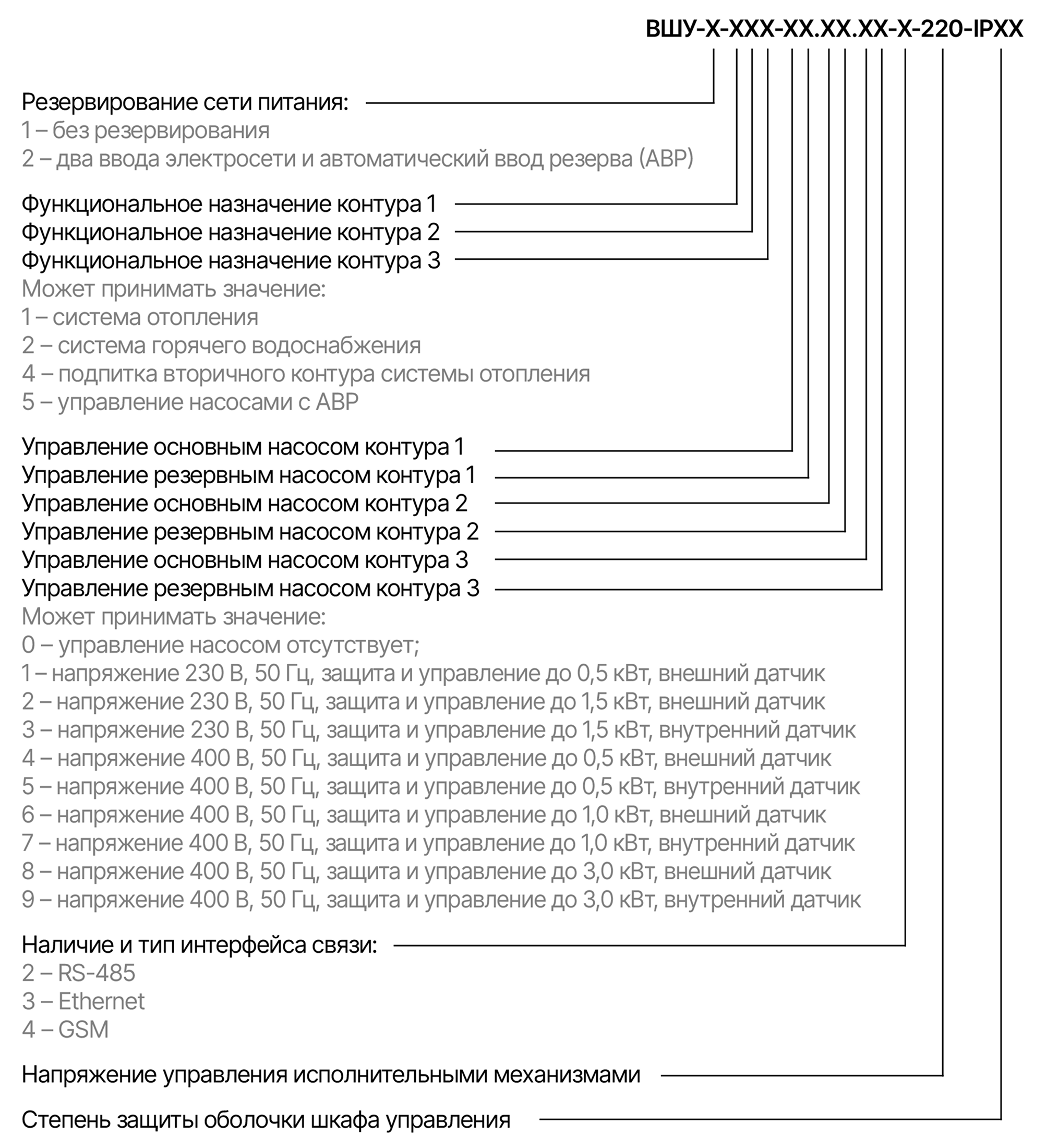

Обозначение при заказе
Примеры обозначения при заказе
- ВШУ-1-14-22.30-2-220-IP54 — шкаф управления (без резервирования электропитания) системой отопления и контуром подпитки:
- с управлением двумя однофазными циркуляционными насосами отопления (основной и резервный) мощностью до 1,0 кВт с внешним датчиком работы насосов
- с управлением одним однофазным насосом контура подпитки мощностью до 1,0 кВт с внутренним датчиком работы насоса
- с интерфейсом связи RS-485
2. ВШУ-2-124-88.11.22-2-220-IP54 — шкаф управления (с двумя вводами электросети и АВР) системой отопления, ГВС и контуром подпитки:
- с управлением двумя трехфазными циркуляционными насосами отопления (основной и резервный) мощностью до 3,0 кВт с внешним датчиком работы насосов
- с управлением двумя однофазными циркуляционными насосами ГВС (основной и резервный) мощностью до 0,5 кВт с внешним датчиком работы насосов
- с управлением двумя однофазными насосами контура подпитки (основной и резервный) мощностью до 1,0 кВт с внешним датчиком работы насосов
- с интерфейсом связи RS-485

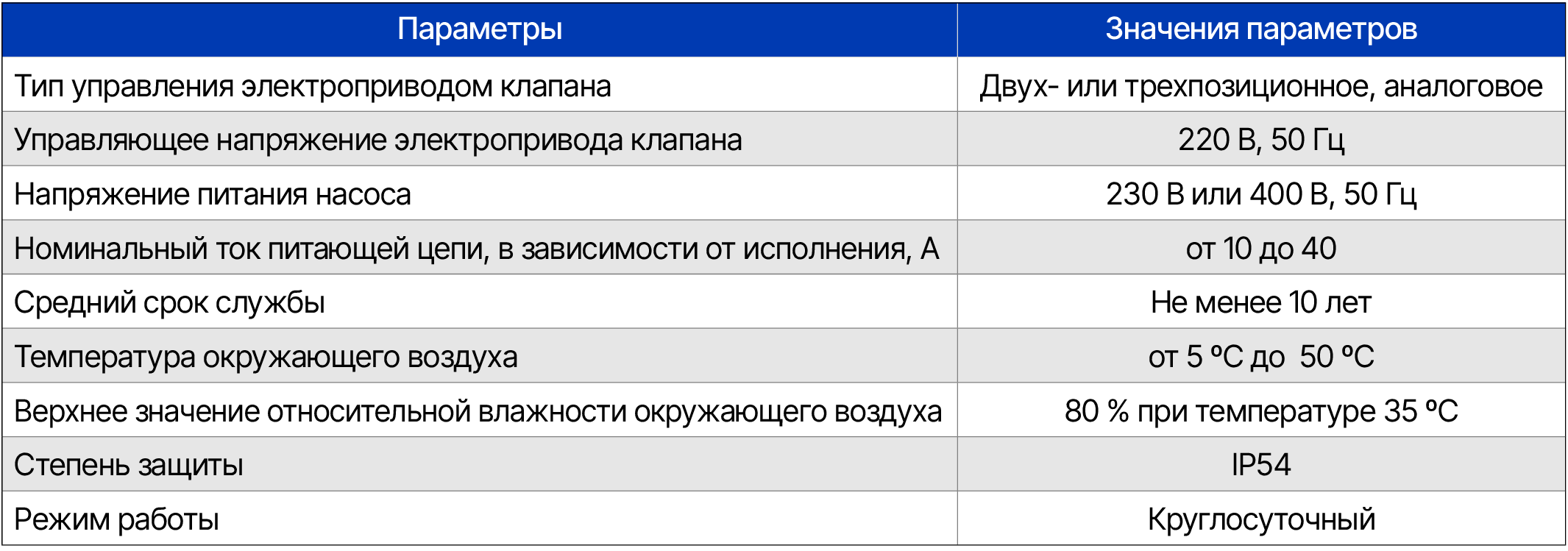

Технические характеристики
Особенности подбора
- Подбор и обозначение ВШУ производятся в зависимости от конкретной технологической схемы (количества вводов питающего напряжения, мощности и напряжения насосов, степени защиты ВШУ).
- Датчики температуры указываются в спецификации оборудования отдельно и не входят в стоимость ВШУ.
- В качестве контактных датчиков давления могут использоваться электроконтактные манометры (ЭКМ), датчики-реле перепада давления (например, ДЭМ-0202) и другие датчики с беспотенциальным (не связанным с питающими напряжениями) контактом. Состояние контактов датчика, соответствующее аварийному состоянию оборудования, задается с клавиатуры регулятора.
- При отсутствии датчика задается аварийное состояние «замкнуто».
- Необходимость использования датчиков защиты от «сухого хода» определяется конструктивными особенностями используемых насосов.
- Внешние или внутренние датчики работы насосов используются при резервировании насосов.
Внешний датчик — это датчик, подтверждающий работоспособность насоса, например датчик — реле перепада давления. Внутренний датчик — это элемент схемы шкафа, обеспечивающий переключение насосов при срабатывании токовой защиты в шкафу управления. использование внутреннего датчика не обеспечивает полной диагностики состояния насосов (например, обрыв в цепи питания). - Шкафы ВШУ могут иметь один или два ввода электросети. Рассчитаны на управление электрическими исполнительными механизмами с трехпозиционным управлением мощностью до 300 Вт. Могут осуществлять включение и отключение однофазных насосов мощностью до 1 кВт либо трехфазных мощностью до 3 кВт.
- По запросу выпускаются ВШУ с управлением насосами мощностью до 6 кВт.
Основные схемы подключения и рекомендации по применению шкафов ВШУ вы можете посмотреть в документации.
