Теплообменник пластинчатый разборный ВТ
Назначение: для осуществления теплообмена между жидкими средами в системах отопления, горячего водоснабжения, вентиляции и различных технологических процессах
Рабочие среды: негорючие, взрывобезопасные, нетоксичные жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60%
Температура рабочей среды: от -10 °С до +150 °С
Номинальное давление: 1,6 МПа
Тепловая нагрузка: до 5 Гкал/ч
Преимущества разборного теплообменника ВТ
- производство под разные тепловые графики и нагрузки
- в зависимости от исходных данных (температуры рабочих сред, потери давления в теплообменниках, коэффициента запаса поверхности) возможно изготовление теплообменника с установленной тепловой нагрузкой до 5 Гкал/ч
- полный цикл собственного производства
- сроки изготовления: 5-10 рабочих дней

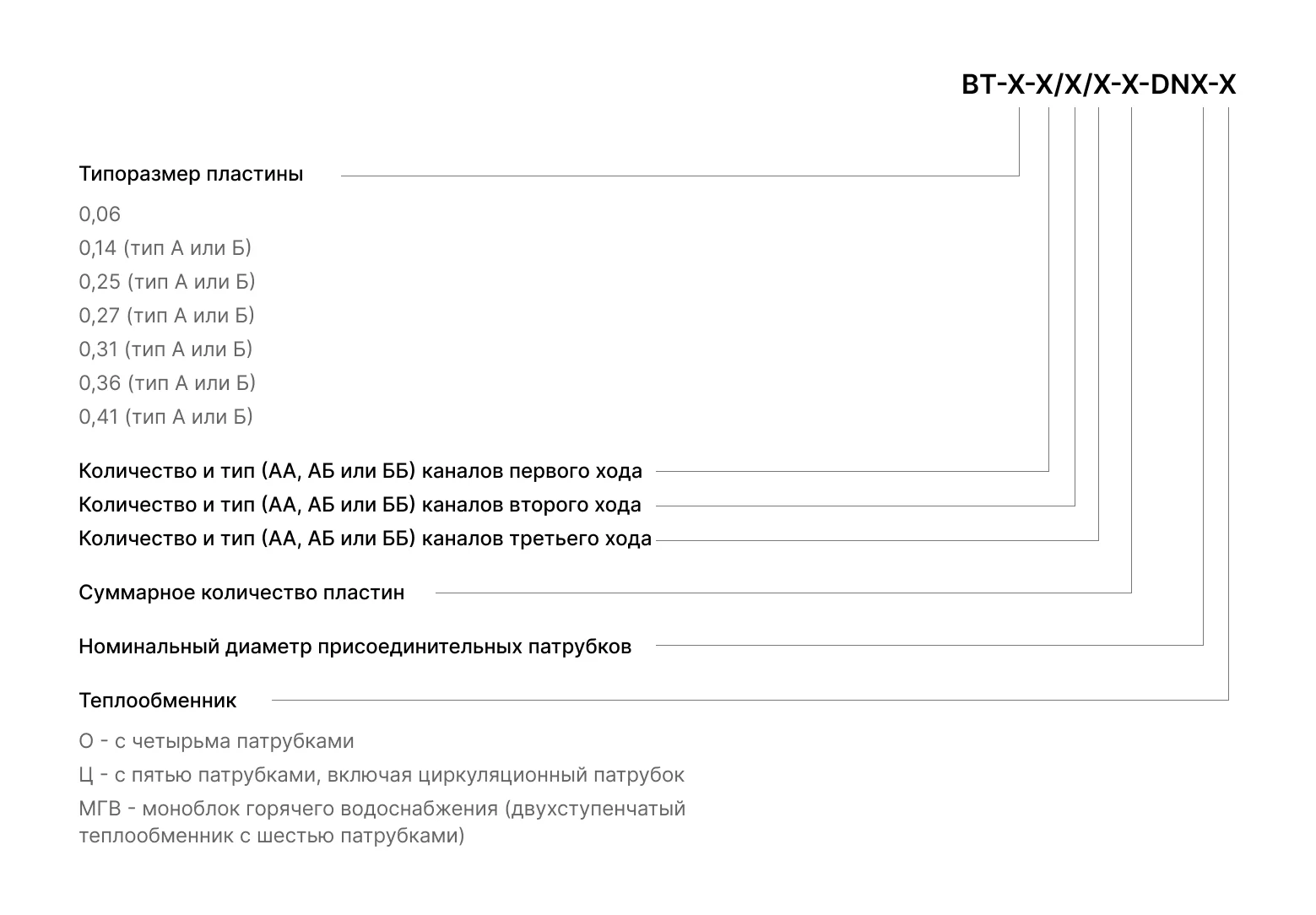

Пример обозначения при заказе
Теплообменник ВТ-0,14-26ББ/26ББ-53-DN50-Ц
Теплообменник ВТ с типоразмером пластин 0,14; с количеством каналов 26 шт. типа ББ первого хода; количеством каналов 26 шт. типа ББ второго хода; суммарное количество пластин теплообменника 53 шт; номинальный диаметр патрубков – 50 мм; теплообменник с циркуляционным (Ц) патрубком.
Характеристики разборных теплообменников в зависимости от типоразмеров пластин
| Параметры | Значения | |||||
|---|---|---|---|---|---|---|
| Типоразмер пластины | 0,06 | 0,14 | 0,25 | 0,27 | 0,31 | 0,41 |
| Толщина листа пластины, мм | 0,4-0,6 | 0,4-0,6 | 0,5-0,6 | 0,5-0,6 | 0,5-0,6 | 0,5-0,6 |
| Номинальный диаметр присоединения, мм |
25 |
32 40 50 |
80 100 125 150 |
50 65 80 100 |
80 100 125 150 |
80 100 125 150 |
| Межосевое расстояние между патрубками, мм | 130х 394 |
120х 882 |
250х 802 |
192х 880 |
235х 833 |
235х 1083 |
| Максимальное количество пластин, шт | 123 | 258 | 368 | 254 | 368 | 368 |
| Максимальная площадь, м2 | 8 | 45 | 92 | 70 | 116 | 156 |
| Номинальное давление PN, МПа | 1,6 | |||||

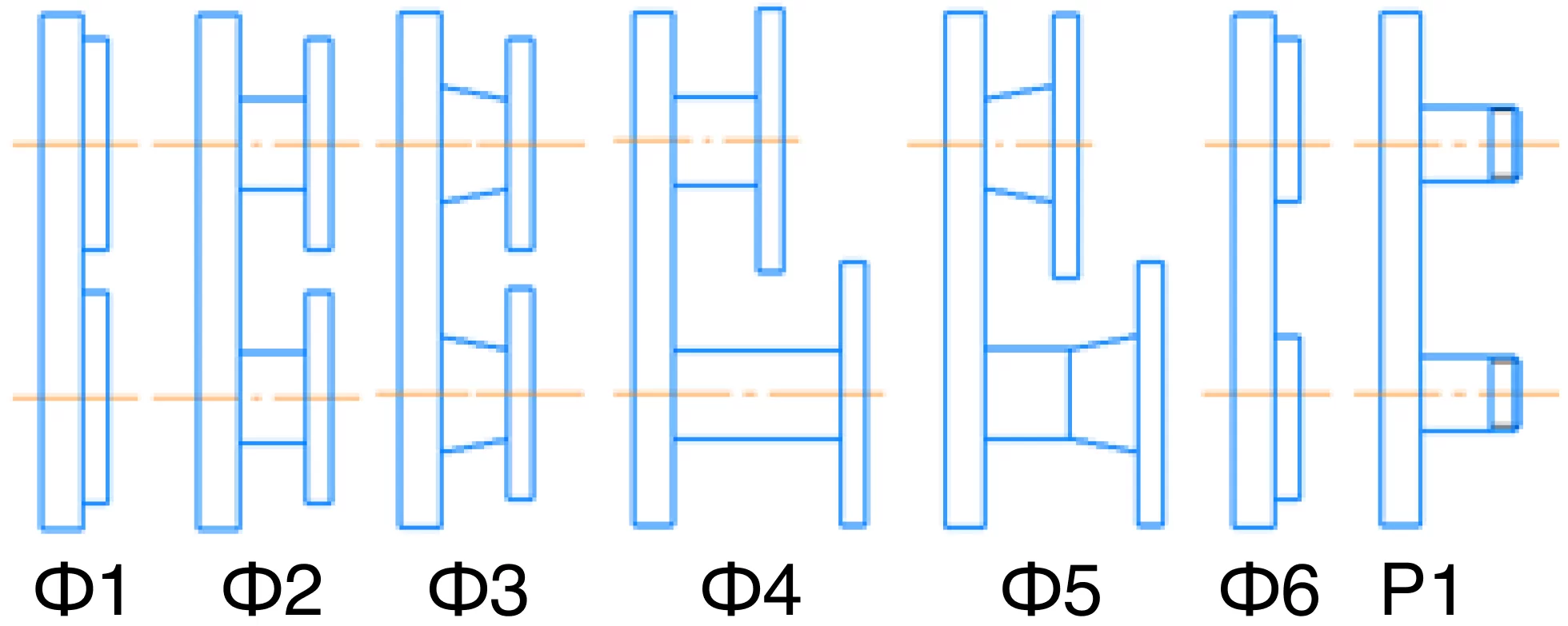

Типы присоединения теплообменника к трубопроводам
Вид сверху:
Ф1 – фланцевое на плите
Ф2 – фланцевое на патрубке
Ф3 – фланцевое на патрубке с переходом
Ф4 – фланцевое на патрубке, смещенное
Ф5 – фланцевое на патрубке с переходом, смещенное
Ф6 – фланцевое на плите (фланец нестандартный)
Р1 – резьбовое на патрубке
Типы присоединения
| Тип пластины | DN присоединения, мм | Одноходовой | Многоходовой | ||
|---|---|---|---|---|---|
| Базовое исполнение | Под заказ | Базовое исполнение | Под заказ | ||
| 0,06 | 25 | Р1 | Ф2 | Р1 | Ф2 |
| 32 | Р1 | Ф4 | Р1 | Ф4 | |
| 40 | Р1 | Ф4 | Р1 | Ф4 | |
| 50 | Ф4 | Р1 | Ф4 | Р1 | |
| 0,14 | 32 | Р1 | Ф4, Ф6 | Р1 | Ф4 |
| 40 | Р1 | Ф4, Ф6 | Р1 | Ф4 | |
| 50 | Ф6 | Ф4, Р1 | Ф4 | Р1 | |
| 0,2 | 50 | Ф2 | — | Ф2 | — |
| 65 | Ф4 | — | Ф4 | — | |
| 80 | Ф4 | — | Ф4 | — | |
| 0,25 | 80 | Ф3 | — | Ф3 | — |
| 100 | Ф2 | Ф1 | Ф2 | Ф1 | |
| 125 | Ф5 | — | Ф5 | — | |
| 150 | Ф5 | — | Ф5 | — | |
| 0,27 | 50 | Ф1 | Ф2, Р1 | Ф1 | Ф2, Р1 |
| 65 | Ф1 | Ф2 | Ф1 | Ф2 | |
| 80 | Ф6 | Ф4 | Ф6 | Ф4 | |
| 100 | Ф5 | — | Ф5 | — | |
| 0,31 0,41 |
80 | Ф3 | — | Ф3 | — |
| 100 | Ф2 | Ф1 | Ф2 | Ф1 | |
| 125 | Ф5 | — | Ф5 | — | |
| 150 | Ф5 | — | Ф5 | — | |
Важно!
При отсутствии информации в опросном листе о типе присоединения теплообменника к трубопроводу производитель изготавливает теплообменник в базовом исполнении.
и мы с вами свяжемся
Компания «ВОГЕЗЭНЕРГО» производит теплообменники ВТ в разборном исполнении с тепловой нагрузкой до 5 Гкал/ч – это в 1,5 раза больше, чем у полуразборных аппаратов той же серии, и покрывает задачи крупных ЦТП и промышленных объектов.
Конструкция и принцип работы теплообменника ВТ разборного
В основе разборного теплообменника – пакет отдельных гофрированных пластин из нержавеющей стали, стянутых между двумя плитами на раме. Теплообмен происходит через тонкую стальную стенку пластины в режиме противотока – без смешения сред.
Гофрированная поверхность пластин создаёт турбулентность потока даже при невысоких скоростях. Это повышает коэффициент теплопередачи и снижает риск образования отложений на поверхности теплообмена. КПД пластинчатого теплообменника достигает 90–95% – существенно выше, чем у кожухотрубных аппаратов.
Теплообменник разборный состоит из стальных передней и задней стяжных плит (в которых выполнены отверстия для подвода и отвода сред), между которыми плотно зажаты пластины с уплотнениями. При помощи направляющих пластины устанавливаются в нужном положении и стягиваются шпильками и гайками. Пластины между собой уплотняются резиновыми уплотнениями. Каждая пластина находится под углом в 180 градусов.
Теплообменники ВТ выпускаются в одноходовом и двухходовом исполнении. Двухходовая схемаиспользуется, если:
1) разница температур между средами минимальная.
2) разница температур между входом и выходом максимальная.
3) Есть возможность подмеса из ГВС/отопления.
Преимущества разборных пластинчатых теплообменников
- Полный доступ к каждой пластине. При обслуживании или ремонте пакет полностью разбирается: можно промыть каждую пластину механически, заменить повреждённое уплотнение или дополнить пакет новыми пластинами при росте нагрузки.
- Тепловая нагрузка до 5 Гкал/ч. Разборное исполнение охватывает более широкий диапазон мощностей, чем полуразборное, и подходит для крупных тепловых пунктов и промышленных объектов.
- Гибкость конфигурации. Количество пластин можно изменить после монтажа: добавить секции при увеличении нагрузки или убрать при необходимости.
- Нержавеющая сталь поверхности теплообмена. Пластины устойчивы к коррозии при работе с водой и растворами гликолей, а также нейтральные жидкости; срок службы при соблюдении условий эксплуатации – не менее 10 лет.
- Компактность. Пластинчатый разборный теплообменник в 3–5 раз компактнее кожухотрубного аналогичной мощности – важно при стеснённом монтаже в тепловых пунктах.
Основные параметры выбора теплообменника ВТ
Подбор теплообменника ВТ производится по расчёту, а не по диаметру подключаемого трубопровода. Неправильный расчёт даёт либо недогрев, либо избыточную скорость среды – и в обоих случаях это сокращает ресурс оборудования.
Что нужно для расчёта:
- Тепловая нагрузка (кВт или Гкал/ч) – определяет суммарное количество пластин и типоразмер.
- Температурный график на первичном и вторичном контурах. Для систем отопления типичные значения: 130/70°C – первичный, 95/70°C – вторичный. Для ГВС: первичный 70/40°C, вторичный 5/55°C.
- Расходы теплоносителя в обоих контурах – по ним рассчитываются скорость среды и потери давления.
- Допустимые потери давления в каждом контуре – влияют на выбор типоразмера пластин и количество ходов.
- Тип присоединения – при отсутствии информации в опросном листе о типе присоединения к трубопроводу мы изготавливаем теплообменник в базовом исполнении. Если нужны другие варианты, то в карточке товара или в каталоге есть варианты типов присоединений.
Технические характеристики и особенности эксплуатации
|
Параметр |
Значение |
|
Тип |
Разборный |
|
Материал пластин |
Нержавеющая сталь |
|
Тепловая нагрузка |
до 5 Гкал/ч |
|
Температура рабочей среды |
от −10°C до +150°C |
|
Рабочее давление |
до 1,6 МПа |
|
Рабочие среды |
вода, водные растворы этиленгликоля, пропиленгликоля, нейтральные жидкости |
|
Исполнение |
Одноходовое / двухходовое |
|
DN патрубков |
могут быть разными |
После пуска и наладки теплообменник в процессе работы не требует постоянного обслуживания, кроме периодического внешнего осмотра в сроки, установленные графиком (утвержденным руководителем эксплуатирующей организации) и обеспечивающие безопасную работу трубопровода, в зависимости от режима работы системы, в соответствии с нормативной и технической документацией на трубопровод, но не реже одного раза в месяц.
При осмотре проверяются общее состояние теплообменника и трубопровода, соответствие режимов работы изделия условиям, указанным в ЭД, выполнение функций по назначению, наличие или отсутствие колебательных процессов в трубопроводе, течи рабочей среды, внешних механических повреждений (контроль возникновения критериев предельного состояния), загрязнений и посторонних предметов, мешающих работе.
Все изменения отражаются в паспорте изделия. Продукция сертифицирована и выпускается под контролем системы ISO 9001.
Применение пластинчатых теплообменников в системах теплоснабжения
Теплообменник пластинчатый разборный системы ГВС – одно из наиболее типичных применений.
Сфера использования:
- ГВС в жилых и административных зданиях – нагрев холодной рабочей среды от сетевого теплоносителя в одноступенчатых и двухступенчатых схемах.
- Системы отопления – разделение первичного и вторичного контуров в ИТП и ЦТП.
- Вентиляция – нагрев приточного воздуха через водяные теплообменные секции.
- Промышленные объекты – нагрев и охлаждение технологических жидкостей, в том числе растворов этиленгликоля и пропиленгликоля с концентрацией до 60%.
Купить теплообменник пластинчатый разборный ВТ с доставкой по Беларуси можно напрямую у производителя – заполните на сайте «ВОГЕЗЭНЕРГО» опросный лист, отправьте его на почту. Инженер выполнит тепловой расчёт и подберёт оптимальную модель под ваши требования.
