Расходомеры-счетчики электромагнитные ВИРС-М взрывозащищенного исполнения Ex

Предназначены для точного и стабильного измерения расхода электропроводящих жидкостей с удельной электропроводимостью от 5 мкСм/см. Применяются в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в системах коммерческого и технологического учета расхода жидкости и тепловой энергии, в том числе и на взрывопожароопасных объектах.

Расходомеры-счетчики ВИРС-М-Ех имеют право применения на опасных производственных объектов и (или) потенциально опасных объектов в соответствии с Техническим регламентом Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС – 012/2011)

Расходомеры-счетчики электромагнитные ВИРС-М исполнения «Ех» предназначены для коммерческого и технологического измерения объема и объемного расхода жидкостей, индицирования и преобразования их в унифицированные частотный, импульсный, токовый и цифровые электрические сигналы.

Расходомеры -счетчики жидкости электромагнитные ВИРС-М Ex зарегистрированы в в Госреестрах средств измерений:

- Республика Беларусь - № РБ03 07 6017 21;

- Российской Федерации - № 84820-22 01.03.2022 г;

- Республики Казахстан - № KZ.02.03.07898 - 2022 9.12.2022 г.

Сферы применения расходомеров-счетчиков ВИРС-М взрывозащищенного исполнения Ex

Применяются на предприятиях химической, нефтехимической, газоперерабатывающей, а также в энергетической, пищевой, перерабатывающей промышленности.

Расходомеры исполнения «Ех» соответствуют требованиям ГОСТ ТР ТС 012/2011 и могут применяться в соответствии с Ех-маркировкой

- во взрывоопасных газовых средах, зонах (зона класса 0, зона класса 1, зона класса 2), в соответствии с требованиями ГОСТ IEC 60079-10-1, ГОСТ IEC 60079-14;

- в зонах, опасных по воспламенению горючей пыли (зона класса 20, зона класса 21, зона класса 22) в соответствии с требованием ГОСТ IEC 61241-1-2, ГОСТ IEC 60079-14 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

- расходомеры исполнения Ех при поставке на АЭС относятся к 4 классу безопасности по ТКП 170 (4 категории обеспечения качества).

- расходомеры исполнения Ех допускается применять на сейсмостойкость 9 баллов по шкале МSК-64 при установке над нулевой отметкой до 70 м по ГОСТ 30546 часть 1, часть 2, часть 3

Назначение расходомеров-счетчиков ВИРС-М взрывозащищенного исполнения Ex

Измерение объема и объемного расхода электропроводящих жидкостей, не вызывающих коррозию проточной части расходомера, в том числе акустически непрозрачных, с содержанием механических примесей:

− горячей и холодной воды, в том числе питьевой воды;

− различных жидкостей и растворов, в том числе агрессивных (кислотных, щелочных), взвесей, пульп (в т.ч. абразивных), сточных вод;

− фармацевтических сред, пищевых и непищевых продуктов (молоко, соки, сиропы, кетчупы и т.п.);

− жидкостей с электропроводностью от 20 мкСм/см до 10 См/м (от 5 мкСм - опция).

Основные функции расходомеров-счетчиков ВИРС-М взрывозащищенного исполнения Ex

− измерение объема и объемного расхода в прямом и реверсном направлениях потока, контроль заполнения трубопровода жидкостью;

− вычисление объема нарастающим итогом для прямого и реверсного направлений потока, ведение архива итоговых данных;

− дозирование заданного объема в режиме «старт - стоп»;

− контроль, индицирование, архивирование ошибок измерения;

− передачу измерительной и диагностической информации на внешние устройства через дискретные и токовый выходы, и через цифровые интерфейсы (в том числе через HART интерфейс).

Чтобы получить консультацию и купить расходомер-счетчик электромагнитный ВИРС-М взрывозащищенного исполнения Ех в Беларуси, России и Казахстане обращайтесь по телефонам:+375 (17) 27-27-111, 8 (495) 363-56-50, 8 (727) 328-74-99

Технические параметры расходомеров-счетчиков ВИРС-М взрывозащищенного исполнения Ex:

		Серии
Параметры		3100	3200	3300
Типоразмеры	Резьбовое (Р) (10 - 40мм	G1\2 - G2
	Сэндвич (межфланцевое) С	10 - 100
	Фланцевое (Ф)	15 - 300
	Кламп (К)	10 - 100

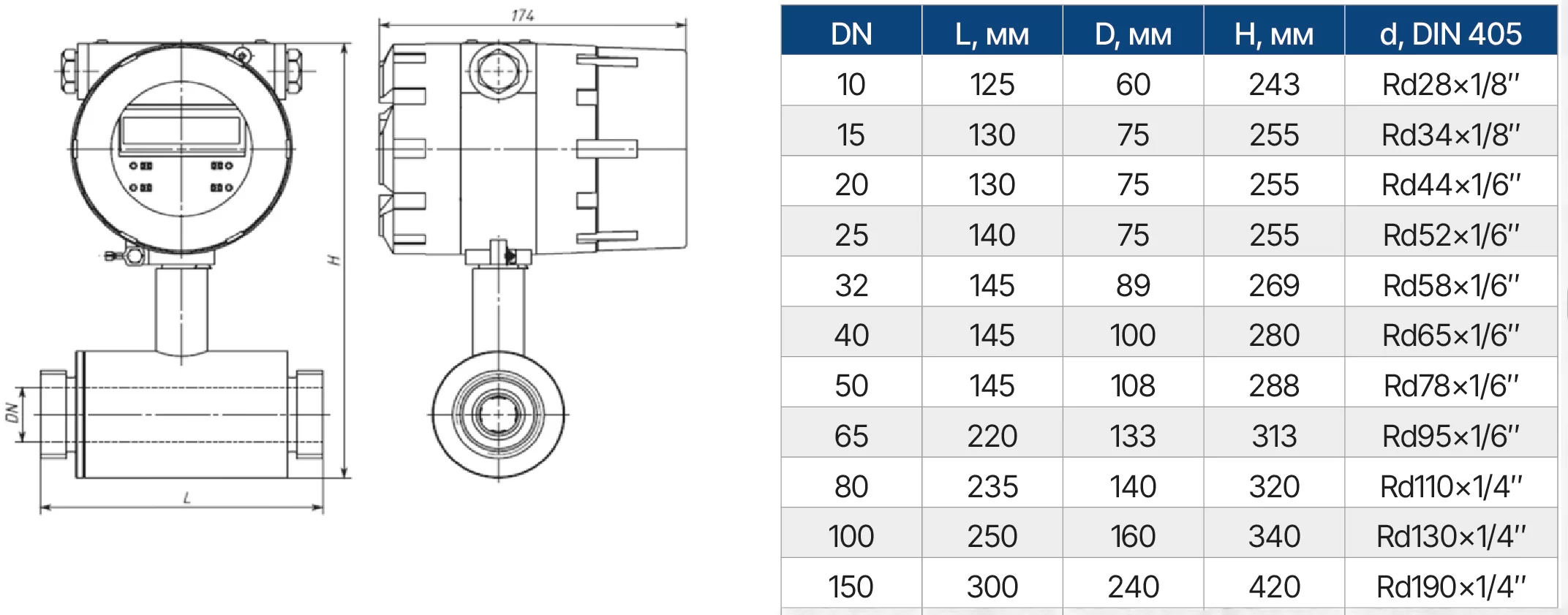

	Муфта молочная (М)	10 - 150
Погрешность, %		2% - серии 3100, 3200 1% - серии 3100, 3200 0,5% - серии 3200, 3300 0,25% - серии 3300
Диапазон измерения расхода		1000:1
Количество точек калибровки		5 точек плюс калибровка нуля
Температура измеряемой жидкости, °С		от -40 до +160 (футеровка из фторопласта) от -5 до +70 (футеровка из полиуретана)
Температурный диапазон окружающей среды, °С*		от - 40 до +70
PN, МПа	Резьбовое (Р) (10 - 40мм)	1,6 (2,5; 4,0)
	Сэндвич (межфланцевое) С	1,6 (2,5)
	Фланцевое (Ф)	1,6 (2.5; 4,0; 6,3)
	Кламп (К)	1,6 (2.5)
	Муфта молочная (М)	1,6 (2,5: 4,0)
Выходной сигнал (импульсный, частотный), Гц		До 10 000
Диапазон токового выходного сигнала, мА		4 - 20 (0 - 20 – опция)
Дискретный выход (программируемый)		2 выхода
Наличие заземляющего электрода		Опция
Измерение реверсного потока		+
Степень защиты оболочек по ГОСТ 14254		IP65, IP66, IP67, IP68
Устойчивость к синусоидальной вибрации по ГОСТ Р 52931 (ГОСТ 12997)		N2
Класс по ЭМС по ГОСТ ISO 4064		Е2
Тип и разрядность индикатора		LCD 2×16
Клавиатура		4-х кнопочная оптическая
Архив, количество записей		65 000
Контроль заполнения трубопровода		+
Расчет массового расхода		+
Режим дозирования		+
Тип интерфейсов		RS-485, HART
Протокол обмена для интерфейса RS-485		MODBUS RTU
Длина линии связи интерфейса RS-485, м		1200
Компоновка расходомера		Компактная, раздельная
Средний срок службы, лет		12
Наработка на отказ, ч		75000
Срок службы по ТР ТС 012/2011, лет		12
Назначенный ресурс по ГОСТ 33272, лет		10
Удельная электропроводность жидкости, мкСм/см		≥ 20 (≥ 5 опция)
Газовые включения в среде, % от объема		≤ 2
Твердые включения в среде, % от объема		≤ 5

* В диапазоне температур от минус 40 ⁰С до минус 30 ⁰С расходомеры сохраняют работоспособность со снижением контрастности и
быстродействия индикатора.

Материалы, применяемые при изготовлении составных частей расходомеров

Составная часть	Материалы
Электроды	AISI316L (Х17Н13M2Т), 06ХН28МДТ, тантал (Та), хастеллой С
Корпус проточной части	AISI 304 (08Х18Н10)
Футеровка проточной части	Фторопласт Ф-4, PTFE, полиуретан
Фторопласт Ф-4, PTFE, полиуретан	Углеродистая сталь, AISI304, AISI316
Корпус ЭМ, соединительная коробка СК	Сплав - силумин ADC-12
Применение других материалов выполняется по заказу, по согласованию с ОС выдавшем сертификат ТР ТС 012/2011

Технические характеристики по взрывозащите

Взрывозащищенные расходомеры исполнения Ex могут применяться во взрывоопасных газовых средах, зонах (Zone 0, Zone 1, Zone 2), и в зонах, опасных по воспламенению горючей пыли (zone 20, zone 21, zone 22):

Тип взрывозащиты	Маркировка взрывозащиты
взрывозащита "взрывонепроницаемые оболочки "d" и «защитой от воспламенения пыли оболочками «t»	Ex db IIC T6…Т1 Gb X, 1Ex db IIB T6…Т1 Gb X, 1Ex db IIА T6…Т1 Gb X, Ex tb IIIC T85°С…Т450°С Db X, Ex tb IIIB T85°С…Т450°С Db X, Ex tb IIIA T85°С…Т450°С Db X по ГОСТ IEC 60079-1, ГОСТ IEC 60079-31.
взрывозащита «искробезопасная электрическая цепь «i» уровня «ib»	1Ех ib IIВ Т6…Т1 Gb X, 1Ех ib IIА Т6…Т1 Gb X, Ех ib IIIB T85°С…Т450°С Db X, Ех ib IIIA T85°С…Т450°С Db X по ГОСТ 31610.11 (IЕС 60079-11).
с совмещенными вышеуказанными видами взрывозащиты	1Ex db ib IIB T6…Т1 Gb X, 1Ex db ib IIА T6…Т1 Gb X, Ех ib tb IIIB T85°С…Т450°С Db X, Ех ib tb IIIA T85°С …Т450°С Db X.
раздельная компоновка - с видом взрывозащиты "взрывонепроницаемые оболочки "d" и «защитой от воспламенения пыли оболочками «t»	1Ex db IIC T6…Т1 Gb X, Ex tb IIIC T85°С…Т450°С Db X

Габаритные, присоединительные и установочные размеры расходомеров исполнения Ех:

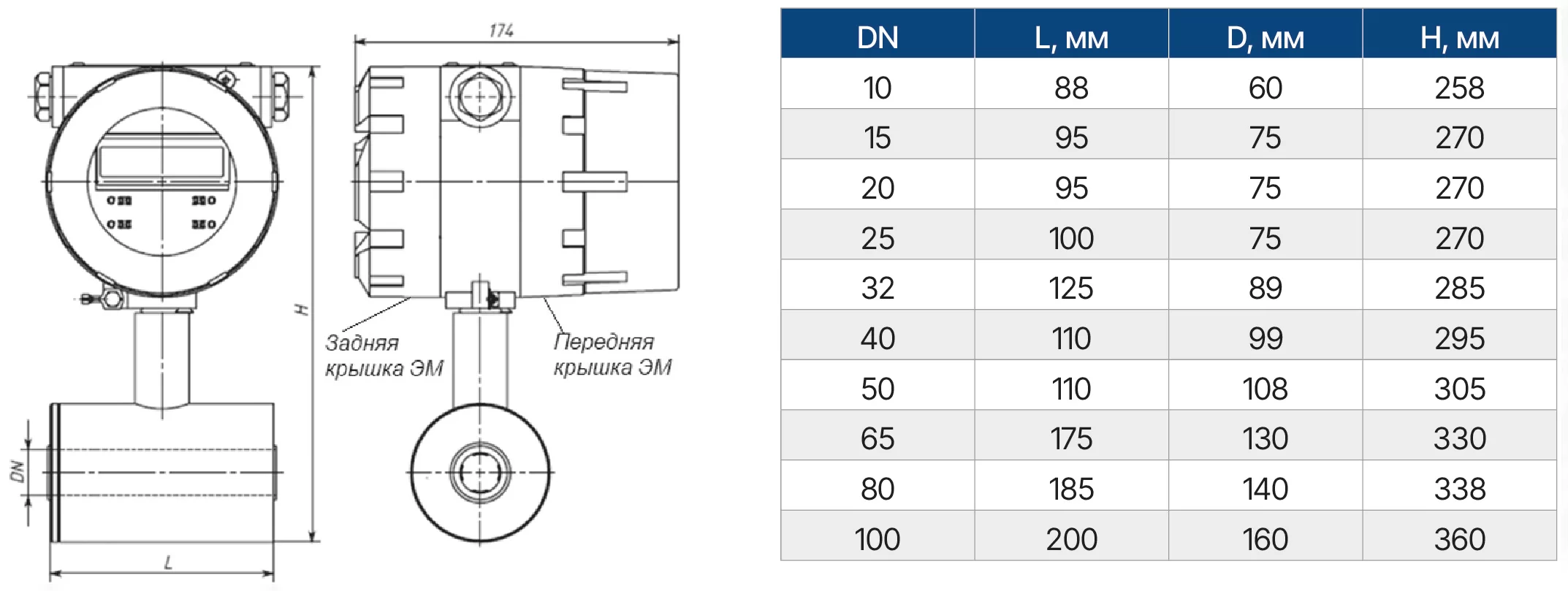

Габаритные и установочные и присоединительные размеры, масса расходомеров с межфланцевым присоединением (сэндвич) в компактной компоновке.

DN	L, мм	D, мм	H, мм	Масса, кг
10	88	60	258	1,5
15	95	75	270	2,0
20	95	75	270	2,0
25	100	75	270	2,0
32	125	89	285	3,2
40	110	99	295	3,6
50	110	108	305	3,9
65	175	130	330	4,5
80	185	140	338	5,4
100	200	160	360	5,9

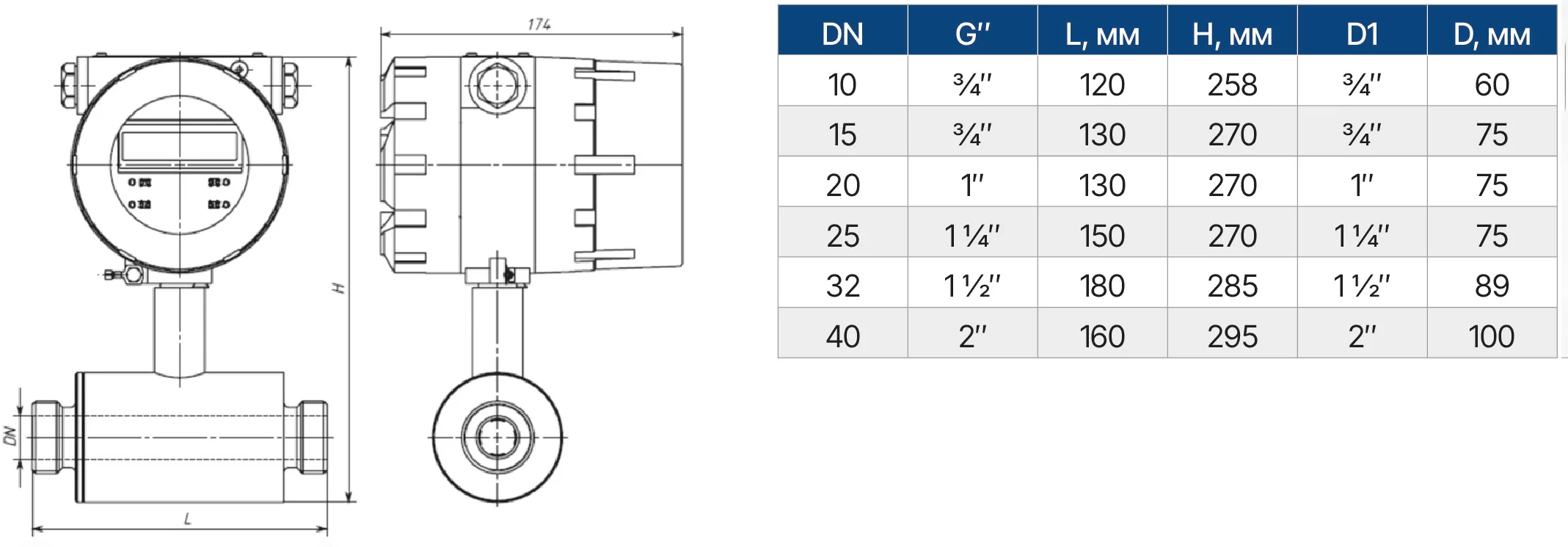

Габаритные Габаритные, установочные и присоединительные размеры, масса расходомеров с резьбовым присоединением в компактной компоновке.

DN	G"	L, мм	H, мм	D1	D, мм	Масса, кг
10	3/4"	120	258	3/4"	60	1,6
15	3/4"	130	270	3/4"	75	2,1
20	1"	130	270	1"	75	2,1
25	1 1/4"	150	270	1 1/4"	75	2,1
32	1 1/2"	180	285	1 1/2"	89	3,4
40	2"	160	295	2"	100	4,2

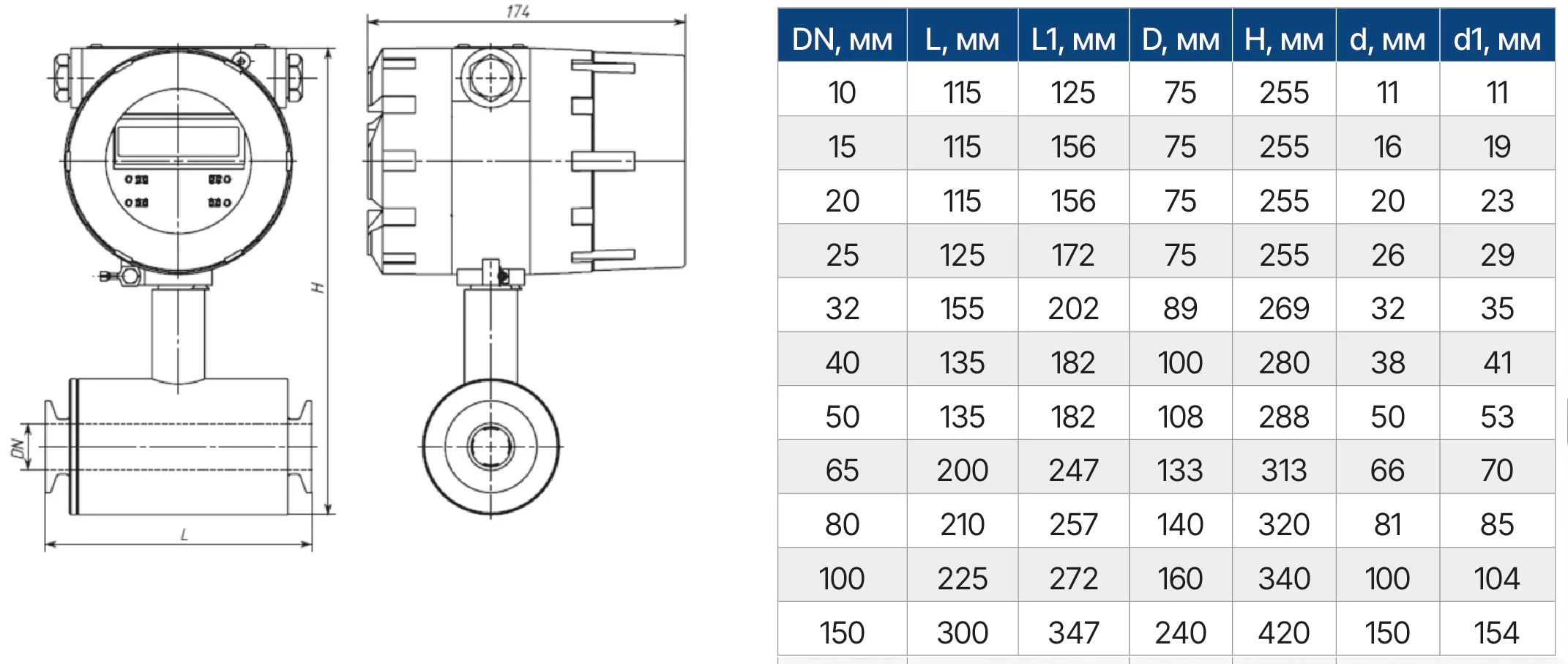

Габаритные, установочные и присоединительные размеры, масса расходомеров с присоединением «кламп»

ВИРС Ех 3.png

DN	L, мм	L1, мм	D, мм	H, мм	d, мм	d1, мм	Масса, кг
10	115	125	75	255	11	11	2,1
15	115	156	75	255	16	19	2,,2
20	115	156	75	255	20	23	2,3
25	125	172	75	255	26	29	3,1
32	155	202	89	269	32	35	3,4
40	135	182	100	280	38	41	4,3
50	135	182	108	288	50	53	4,8
65	200	247	133	313	66	70	5,6
80	210	257	140	320	81	85	6,6
100	225	272	160	240	100	104	7,1

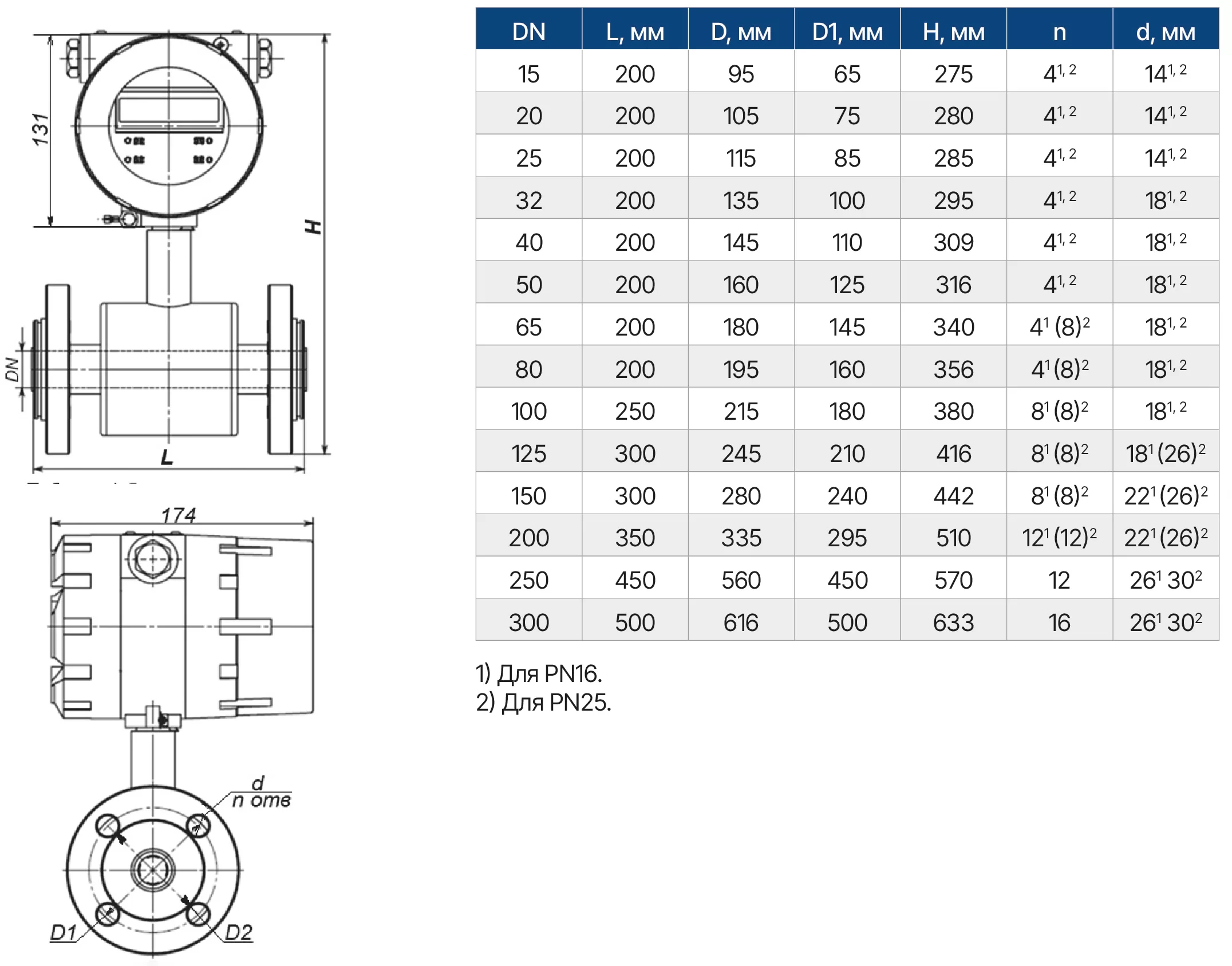

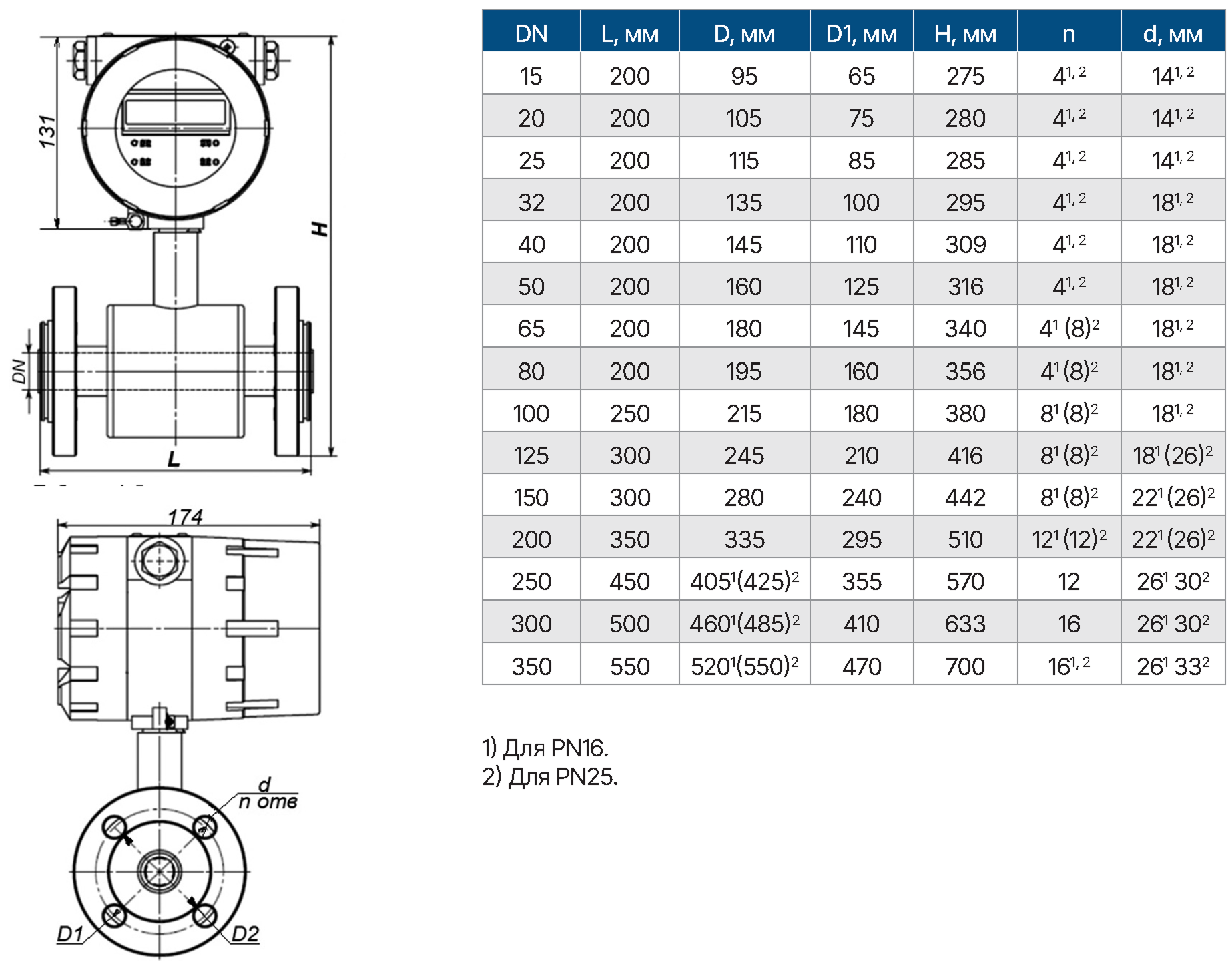

Габаритные, установочные и присоединительные размеры, масса расходомеров с фланцевым присоединением в компактной компоновке.

ВИРС Ех 4.png

DN	L, мм	D, мм	D1, мм	D2, мм	H, мм	n	d, мм	Масса, кг
15	200	95	65	47	275	4^1,2	14^1,2	3,8
20	200	105	75	58	280	4^1,2	14^1,2	3,9
25	200	115	85	68	285	4^1,2	14^1,2	4,2
32	200	135	100	78	295	4^1,2	18^1,2	4,4
40	200	145	110	88	309	4^1,2	18^1,2	5,3
50	200	160	125	102	316	4^1,2	18^1,2	6,8
65	200	180	145	122	340	4¹(8)²	18^1,2	11,0
80	200	195	160	133	356	4¹(8)²	18^1,2	14,0
100	250	215	180	158	380	8¹(8)²	18^1,2	18,0
125	300	245	210	184	416	8¹(8)²	18¹(26)²	25,0
150	300	280	240	212	442	8¹(8)²	22¹(26)²	31,0
200	350	335	295	268 278	510	12¹(12)²	22¹(26)²	34,0
250	450	560	450	300 335	570	12	26¹30²	73
300	500	616	500	370 390	633	16	26¹30²	94

1) для PN16; 2) для PN25. Масса указана для конструктива с PN 1,6.
