Автономная система подпитки

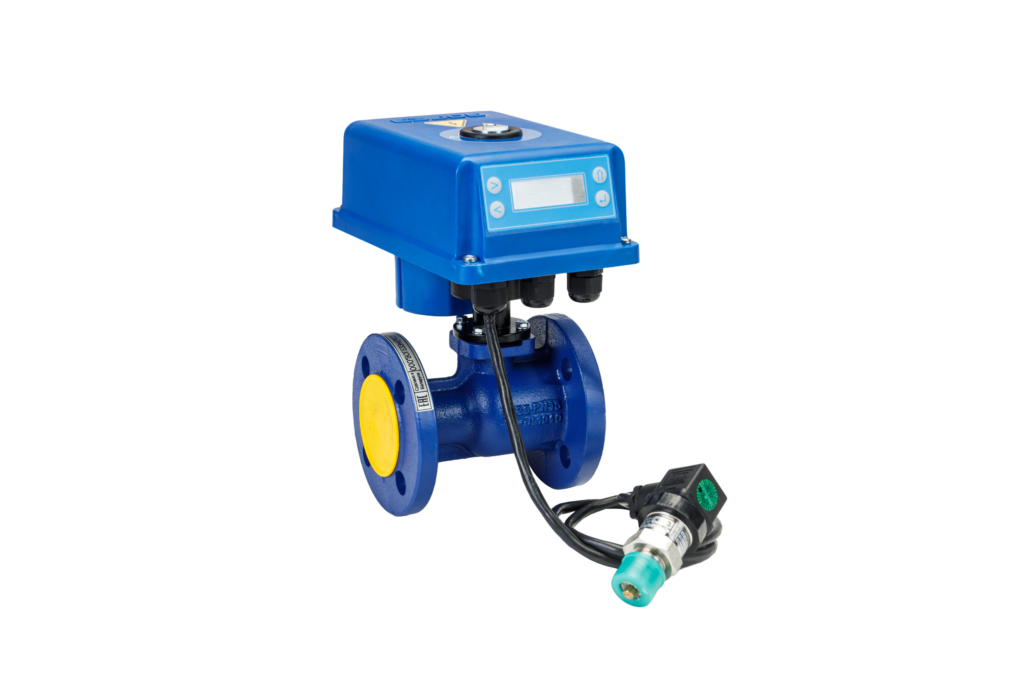

Автономная система подпитки на базе шарового крана DN15, DN20 и интеллектуального электропривода ВЭО-47.

Назначение: для поддержания заданного давления в независимой системе отопления с подпиткой контура от тепловой сети в случаях, не требующих применения насосов.

Преимущества автономной система подпитки для шарового крана и электропривода

широкий диапазон поддерживаемых давлений;
высокая точность поддержания давления;
возможность изменения реакции на отклонение контролируемого параметра;
открытие крана происходит за время определяемое заданной скоростью ЭИМ (заводская уставка 7 с), что исключает гидравлический удар, а закрытие за 1 с, что обеспечивает отсутствие перерегулирования.

В используемом интеллектуальном ЭИМ ВЭО-47 программируемый контроллер с двухстрочным жидкокристаллическим дисплеем и клавиатурой конструктивно входит в состав изделия. При этом существенно упрощается монтаж изделия, задание поддерживаемого давления и диагностика.
На дисплее ЭИМ отображается информация об измеренном и заданном давлении, а также о возможных неисправностях.
Контроллер ЭИМ отслеживает не только давление, но и параметры механизма (положение, возможное заклинивание), что позволяет програмно реагировать на возможные отклонения в работе и автоматически принимать меры по их устранению.
Для подключения регулятора к системе диспетчеризации предназначен интерфейс RS 485.

Порядок установки автономной системы подпитки для ЭИМ и шарового крана DN15, DN20

Шаровой кран с ЭИМ и датчик давления с токовым выходом 4-20 мА или с выходным сигналом 0-10 В установите согласно приведенной ниже схеме.
Подключите к ЭИМ напряжение питания 220В и датчик давления. Питание датчика давления производится от внутреннего источника ЭИМ.
Включите питание ЭИМ и с клавиатуры задайте режим калибровки, при этом кран полностью откроется и закроется. В дальнейшем будет определяться и выводиться на дисплей его положение.
Задайте с клавиатуры ЭИМ требуемое давление в системе подпитки, зону нечувствительности (заводская уставка 2% от верхнего значения давления применяемого датчика) и верхнее значение давления применяемого датчика.
Подайте теплоноситель.
Шаровой кран откроется и по достижению измеренного давления заданного значения закроется. В дальнейшем при падении измеренного значения ниже зоны нечувствительности процесс будет повторяться.

В отличии от широко используемых соленоидных клапанов открытие крана будет происходить за время определяемое заданной скоростью ЭИМ (заводская уставка 7с), что исключает гидравлический удар, а закрытие за 1 с, что обеспечивает отсутствие перерегулирования. Используемый шаровой кран DN20 полнопроходный с пропускной способностью 15 м³, что соответствует соленоидному клапану DN32.

Технические характеристики автономной системы подпитки в системе отопления и горячего водоснабжения

Наименование параметров	Значение параметров
Напряжение питающей сети, В	~187-242
Частота питающей сети, Гц	50
Потребляемая мощность, Вт, не более	24
Условия эксплуатации: — температура окружающей среды — относительная влажность воздуха	от 1°С до 50 °С до 80 %
Номинальный крутящий момент, Н м	6,3
Номинальное время открытия, с: (задается пользователем)	1,5 2 3,5 7
Номинальное число оборотов	0,25
Степень защиты	IP65
Диапазон настройки (пределы регулирования давления, перепада давления), МПа	0,01-2,0
Количество аналоговых входов 4-20 мА для подключения датчика давления	1
Входное сопротивление для сигнала 4-20 мА, Ом, не более	250
Дискретность задания давления, МПа	0,01
Режим работы	Непрерывный
Архив всех контролируемых давлений (энергонезависимая память)	3250 значений с интервалом записи 1-60 минут
Средний срок службы	Не менее 10 лет

Пример обозначения при заказе

Кран шаровый запорно-регулирующий с электрическим исполнительным механизмом ВКШР-20-04
Пример условного обозначения и записи крана шарового запорно-регулирующего с электрическим исполнительным механизмом ВКШР с номинальным диаметром DN 20, номинальным давлением PN 1,6 МПа, температурой рабочей среды от 1 °С до 150 °С, типом присоединения к трубопроводу – фланцевым (ГОСТ 33259, исполнение B) со встроенным регулятором давления или перепада давления непрямого действия ВЭО-47 при заказе:

Схемы подключения

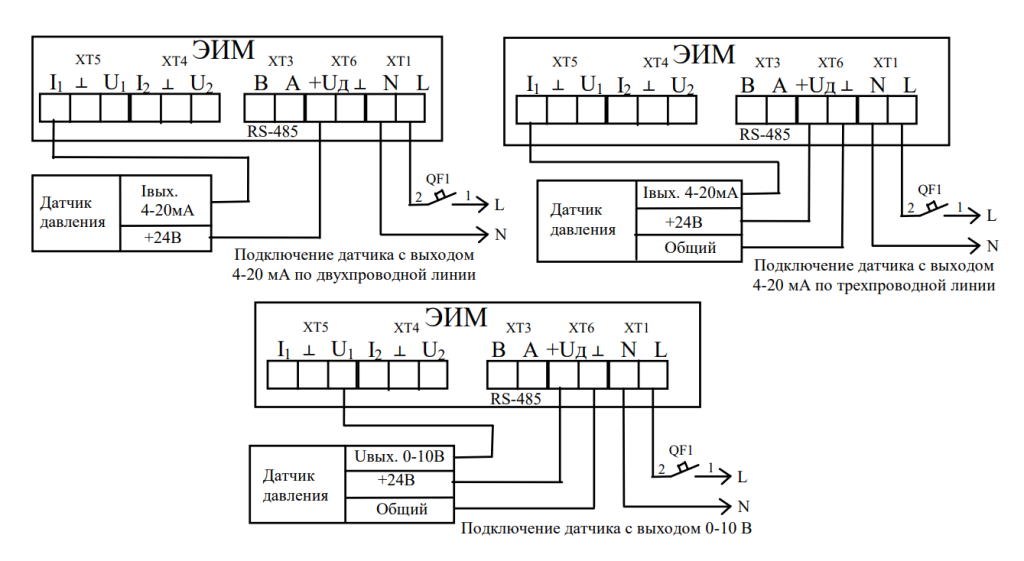

Схемы подключения ЭИМ. Питание ЭИМ 220 В, 50 Гц.

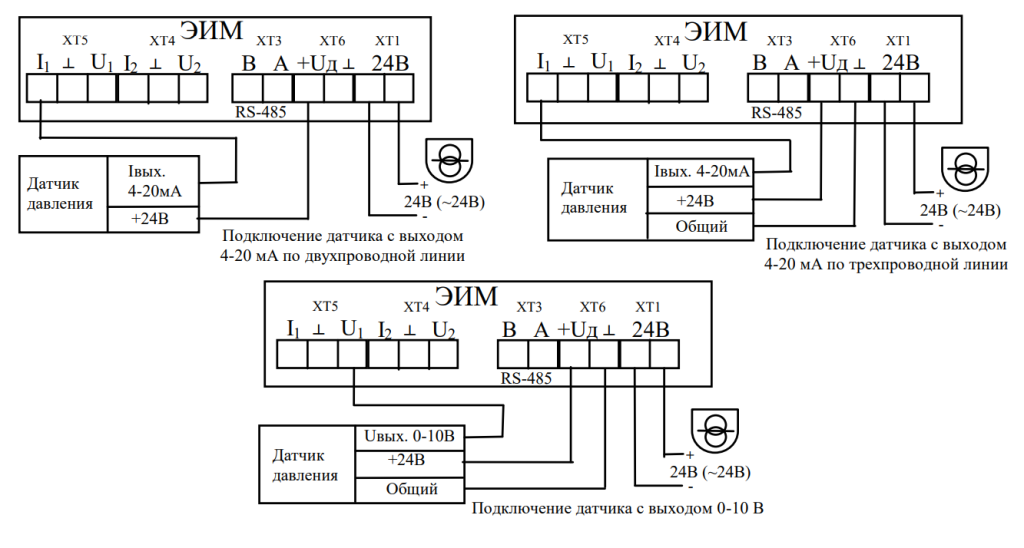

2. Схемы подключения ЭИМ. Питание ЭИМ 24 В.


Автономная система подпитки отопления

В закрытой независимой системе отопления теплоноситель постепенно убывает: небольшие утечки через уплотнения, сброс через предохранительный клапан при перегреве, стравливание воздуха через автоматические воздухоотводчики. Когда давление падает ниже нормы, циркуляционный насос начинает захватывать воздух, котёл перегревается, по трубопроводам разносятся воздушные пробки. Добавлять воду вручную – значит держать персонал на объекте. Автоматическая подпитка системы отопления от «ВОГЕЗЭНЕРГО» устраняет эту задачу: при падении давления система сама открывает подачу теплоносителя из тепловой сети, восполняет объем и закрывает клапан, как только давление достигает заданного значения.

Назначение автономной системы подпитки отопления

Автономная система подпитки отопления на базе шарового крана DN15 или DN20 и интеллектуального электропривода ВЭО-47 предназначена для поддержания заданного давления в независимом контуре отопления с подпиткой от тепловой сети. Применяется на объектах, где для восполнения потерь не требуется насос: ИТП жилых домов, административных зданий, котельных с достаточным давлением в тепловой сети для самотечной подпитки.

Принцип работы автоматической подпитки системы

В основе системы – интеллектуальный электропривод ВЭО-47 со встроенным программируемым контроллером, датчиком давления и двухстрочным ЖКИ-дисплеем. Контроллер непрерывно отслеживает давление в контуре и сравнивает его с заданным значением:

Давление ниже уставки → контроллер открывает шаровой кран, теплоноситель из тепловой сети поступает в контур отопления.

Давление достигло заданного значения → кран закрывается. Быстро, без задержки, без перерегулирования.

Отклонение от нормы фиксируется → на дисплее ВЭО-47 отображаются измеренное давление, заданное значение и коды возможных неисправностей.

Контроллер ВЭО-47 отслеживает не только давление в системе, но и параметры самого механизма: положение вала, наличие заклинивания. При обнаружении отклонения прибор автоматически принимает меры по его устранению – без вмешательства оператора.

Скорость открытия настраивается пользователем: можно ускорить или замедлить реакцию на отклонение давления в зависимости от инерции конкретной системы. Это позволяет избежать частых коротких срабатываний при нестабильном давлении в тепловой сети.

Состав, схема подключения и технические характеристики

Параметр	Значение
Тип	Шаровой кран ВКШР DN15 / DN20
Пропускная способность Kv	15 м³/ч (DN20)
Рабочее давление	PN 1,6 МПа
Температура рабочей среды	от +1°C до +150°C
Присоединение	Фланцевое, ГОСТ 33259
Время открытия	7 с (заводская уставка, настраивается)
Время закрытия	1 с
Электропривод	ВЭО-47 со встроенным контроллером и датчиком давления
Дисплей	ЖКИ
Интерфейс	RS-485
Напряжение питания	220 В / 50 Гц

Пример обозначения при заказе: кран шаровый запорно-регулирующий с электрическим исполнительным механизмом ВКШР-20-04.

Перед клапаном подпитки в системе отопления обязательно устанавливаются фильтр грубой очистки, манометр и обратный клапан. Обратный клапан исключает попадание теплоносителя из отопительного контура обратно в тепловую сеть при изменении давлений.

Преимущества автономной системы подпитки ВОГЕЗ

Нет гидравлических ударов. Плавное открытие за 7 с против мгновенного срабатывания соленоидного клапана – критично для систем с длинными трубопроводами.

Высокая точность поддержания давления. Контроллер ВЭО-47 с датчиком давления реагирует на отклонение быстрее, чем механический редукционный клапан, и точнее удерживает заданный диапазон – без постоянного дрейфа уставки.

Диагностика на дисплее. Оператор видит фактическое и заданное давление, коды неисправностей и состояние механизма без подключения к ПК.

Программируемая реакция. Скорость и логика открытия настраиваются под параметры конкретной системы – узел подпитки адаптируется к объекту, а не наоборот.

RS-485 для диспетчеризации. Система подпитки интегрируется в общую систему мониторинга ИТП или ЦТП.

Производство ВОГЕЗЭНЕРГО, Беларусь. Гарантийный сервис в Минске, поставка со склада.

Как подобрать и заказать систему подпитки отопления

Выбор DN клапана (DN15 или DN20) определяется расчётным расходом подпиточной воды, который зависит от объёма системы отопления и допустимых потерь. Для большинства ИТП жилых домов достаточно DN15; DN20 выбирают при большем объёме контура или необходимости быстрого восполнения.
