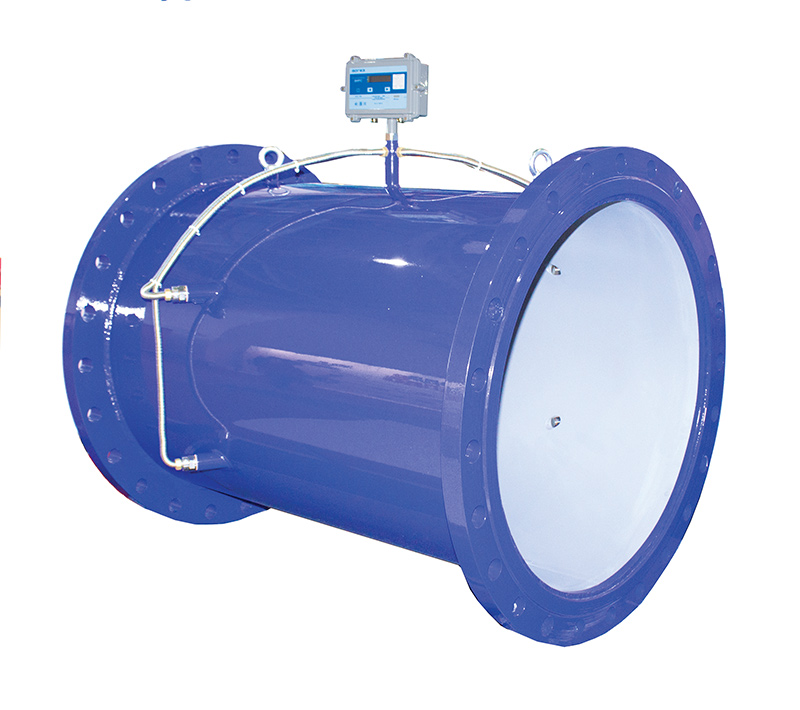

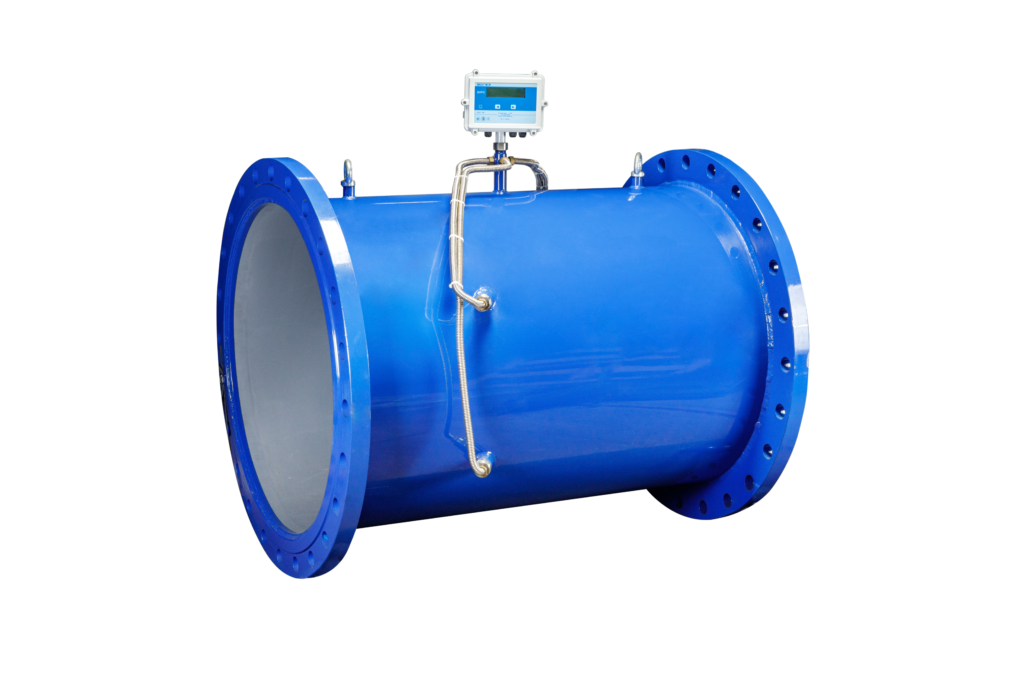

Многолучевые расходомеры-счетчики ультразвуковые ВИРС-У исполнения Стандарт
Назначение: для измерения объема и объемного расхода жидкости, протекающей в заполненных трубопроводах, и, преобразования этих величин унифицированные импульсный, токовый и цифровой сигналы.
Типы измеряемых жидкостей: акустически проницаемые жидкости независимо от их электропроводности, вязкости и плотности:
- горячая и холодная вода, в т.ч. питьевая;
- теплоноситель в системах водяного теплоснабжения;
- сточные воды;
- темные и светлые нефтепродукты, различные масла, органические и неорганические вещества, растворы, технологические жидкости;
- пищевые продукты (соки, сиропы и т.д.).
Отрасли применения:
— предприятия ЖКХ и водоканалов;
— химическая и нефтехимическая промышленность;
— теплоэнергетика;
— пищевая промышленность.
Области применения
- как самостоятельное средство измерения для коммерческого и технического учета жидкостей, в системах автоматизации, измерительных системах
- в составе теплосчетчиков и счетчиков
Функциональные возможности
- яркий индикатор с крупными символами
- измерение объема и объемного расхода в прямом и реверсном направлениях
- вычисление объема нарастающим итогом для прямого и реверсного направлений потока, ведение архива данных
- дозирование заданного объема в режиме «старт — стоп»
- контроль, индицирование, архивирование ошибок измерения
- передача на устройства унифицированных токовых и импульсных электрических сигналов, диагностической информации через цифровые интерфейсы
Регистрация ВИРС-У исполнения Стандарт
- Республики Беларусь № РБ 03 07 9402 22
- Российской Федерации № 84821 от 01.03.2022 г.
- Республики Казахстан № KZ. 02.03.07897 – 2022 от 09.12.2022 г.
Технические параметры
| Параметры / серия | 1101 | 1300 | 2300 | 2201 | 3201 | |
|---|---|---|---|---|---|---|
| Типоразмер | С | П, С, К | П, С, К | С | П, С | |
| Q3/Q1 (qp/qi) | 160 | 80 | 50 | 100 | 100 | |
| Тип присоединения | Tri-Clamp (К), DN | 15-100 | ||||
| Фланцевое (Ф), DN | 15-2000 | |||||
| Бесфланцевое, (Б), DN | 200-2000 | |||||
| Резьбовое (G), DN | G¾ – G2 (10-40) | |||||
| PN, МПа | Tri-Clamp (К) | 1,6 (2,5) | ||||
| Фланцевое присоединение (Ф) | 1,6 (2,5; 4,0; 6,3) | |||||
| Бесфланцевое, (Б), DN | 1,6 (2,5) | |||||
| Резьбовое присоединение (G) | 1,6 (2,5) | |||||
| Токовый выходной сигнал | Опция | |||||
| Диапазон токового сигнала, мА | 4-20 | |||||
| Тип индикатора (при наличии), размер символа, мм | LCD 2×16 (4,86×9,56) 105 х 24 | |||||
| Тип индикатора при питании от литиевой батареи | Сегментный, 8-символьный, без подсветки | |||||
| Интерфейс, протокол обмена | RS-485, Modbus RTU | |||||
| Длина линии связи RS-485, м, не более | 1200 | |||||
| Функция дозирования | Опция | |||||
| Самоочистка УЗД | + | |||||
| Степень защиты оболочек (IP) | 65, 67, 68 | |||||
| Электропитание | от источника 24 В | + | ||||
| от батареи 3,6 В | — | + | + | — | — | |
| Компоновка расходомера | Компактная/раздельная/высокотемпературная | |||||

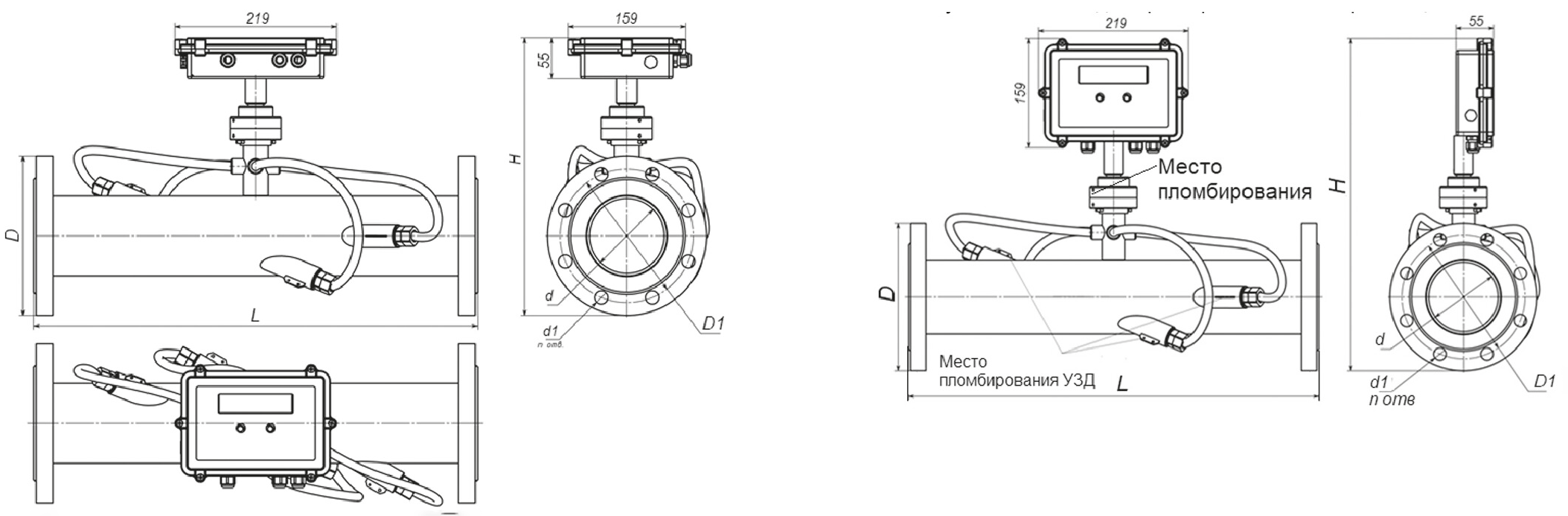

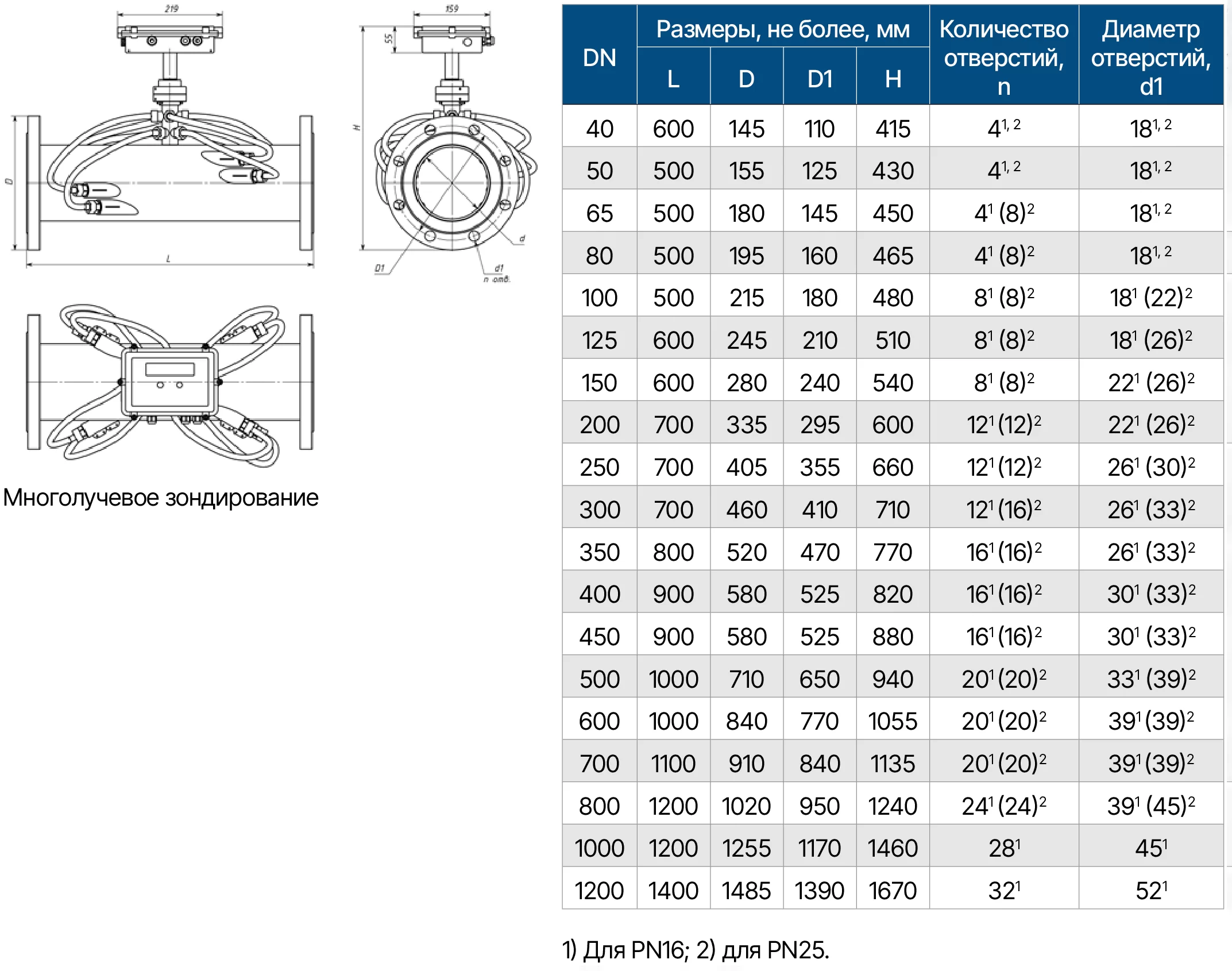

Габаритные, присоединительные и установочные размеры многолучевого ВИРС-У исполнения Стандарт

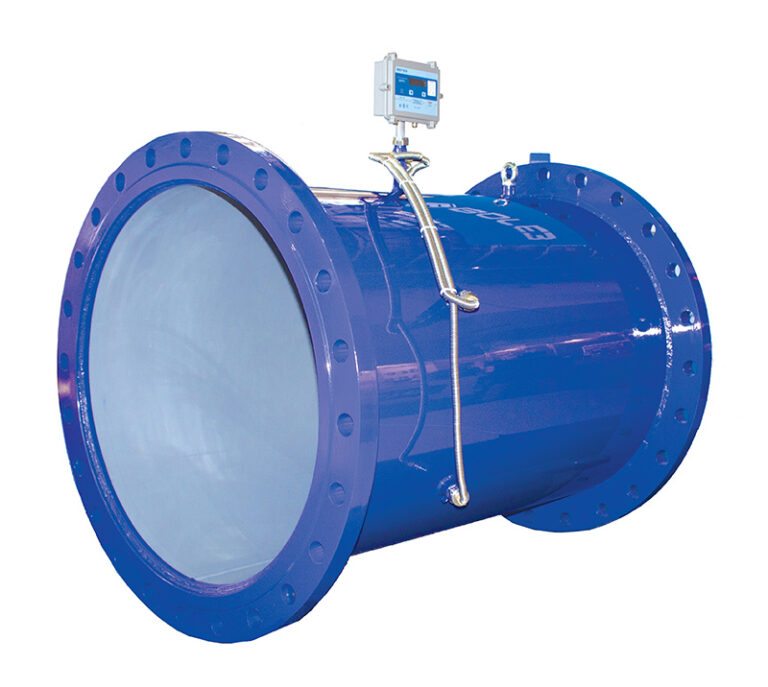

- Расходомеры исполнения П с многолучевым зондированием

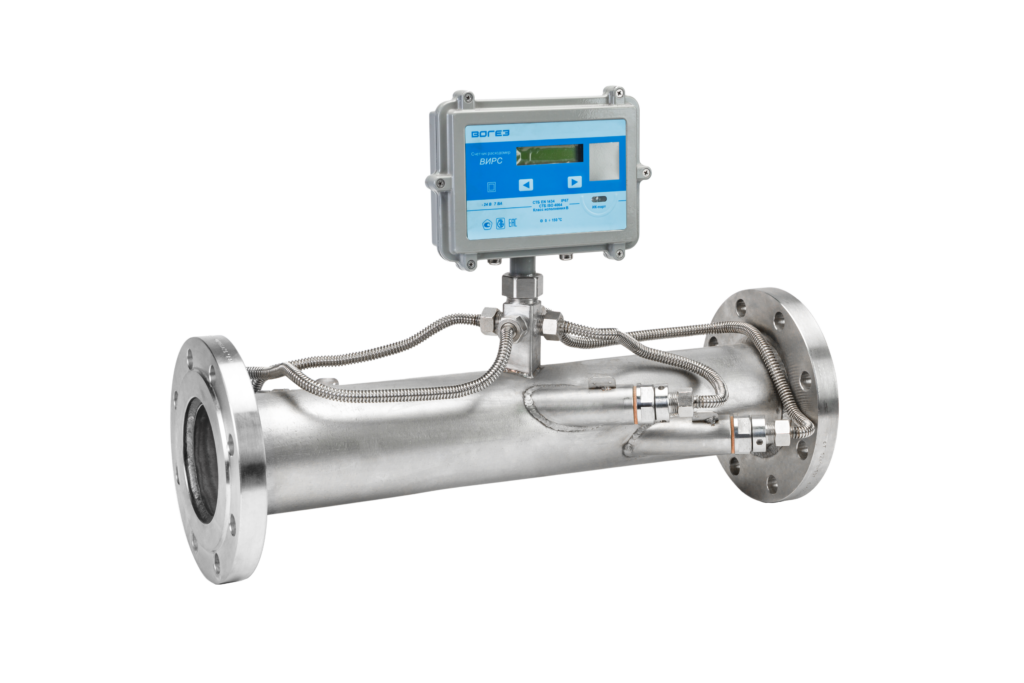

Расходомер с горизонтальным и вертикальным размещением ЭМ

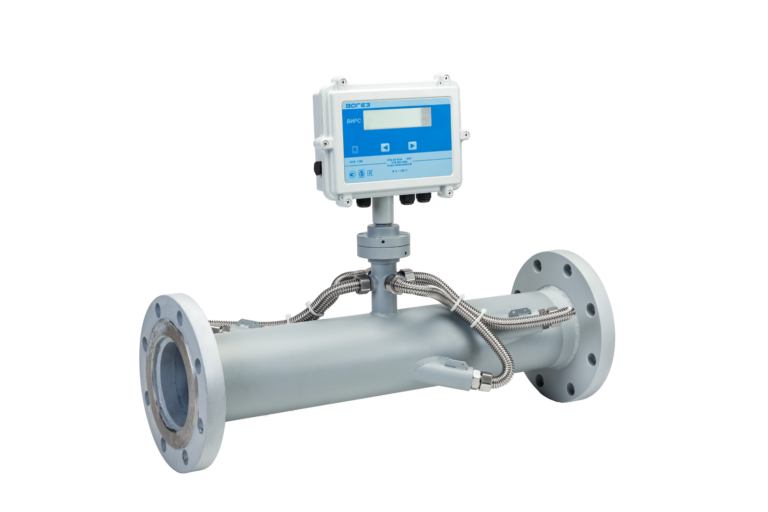

- Расходомер с вертикальным размещением ЭМ
и мы с вами свяжемся
Однолучевой расходомер измеряет скорость потока в одной точке сечения трубы – и это работает, если поток равномерный. Но после колена, тройника или задвижки профиль потока искажается: скорость в центре и у стенок трубы различается. Прибор фиксирует скорость только в своей точке и выдаёт погрешность от 0,5% до 2%. Для технического учёта это допустимо, для коммерческого – нет. Ультразвуковые расходомеры ВИРС-У в многолучевом исполнении усредняют скорость сразу по нескольким акустическим каналам, охватывая всё сечение трубопровода, и дают погрешность от ±0,5%. «ВОГЕЗЭНЕРГО» производит ВИРС-У в Беларуси, приборы внесены в государственные реестры средств измерений Беларуси, России и Казахстана.
Зачем нужен многолучевой расходомер
Однолучевой расходомер ультразвуковой счётчик гарантирует точность при одном условии: достаточные прямые участки трубопровода до и после него. Нормативные требования: не менее 10–15 DN прямого участка перед прибором и 5 DN – после. На практике в тепловых пунктах и водоканальных узлах эти условия выполнить удаётся не всегда – места мало, арматура стоит близко.
Многолучевая конструкция сокращает требования к прямым участкам в 2–3 раза. Каждая пара датчиков измеряет скорость на своём хорде сечения, электронный блок усредняет результаты по всем лучам. Неравномерный профиль потока перестаёт быть источником погрешности – прибор видит картину по всему сечению, а не в одной точке.
Принцип измерения и функциональные возможности
В основе – времяимпульсный метод: ультразвуковой сигнал распространяется быстрее по потоку, чем против него. Разница во времени прохождения между парами датчиков пропорциональна средней скорости жидкости на каждом акустическом луче. Электронный блок вычисляет объёмный расход и суммирует объём нарастающим итогом.
ВИРС-У в многолучевом исполнении измеряет и вычисляет:
- измерение объема и объемного расхода в прямом и реверсном направлениях потока;
- вычисление объема нарастающим итогом для прямого и реверсного направлений потока, ведение архива итоговых данных;
- дозирование заданного объема в режиме «старт — стоп»;
- индицирование и запись в архив ошибок измерения;
- передачу токового и импульсных электрических сигналов, диагностической информации через последовательные цифровые интерфейсы на внешние устройства.
Все данные выводятся на яркий индикатор с крупными символами и передаются через импульсный выход, токовый выход 4–20 мА и цифровой интерфейс RS-485. Встроенный архив хранит почасовые и суточные значения расхода и объёма — обязательное требование для коммерческого учёта.
Преимущества многолучевой конструкции ВИРС-У
- Погрешность ±0,5% – в 2 – 4 раза точнее однолучевых аналогов. Соответствует требованиям теплосчётчиков первого класса точности и коммерческого учёта воды.
- Устойчивость к возмущениям профиля потока. Прибор сохраняет заявленную точность на участках с недостаточными прямыми участками, после запорной арматуры и поворотов.
- Независимость от электропроводности среды. ВИРС-У работает с любыми акустически проницаемыми жидкостями: вода, нефтепродукты, масла, соки, технологические растворы.
- Диапазон Ду 50–2000 мм. Перекрывает задачи от ИТП до промышленности.
- Межповерочный интервал 4 года – снижает расходы на метрологическое обслуживание по сравнению с приборами с интервалом 2 года.
- Монтаж в любом пространственном положении – горизонтальный, вертикальный или наклонный трубопровод.
Технические характеристики многолучевого ВИРС-У исполнения Стандарт
| Параметр | Значение |
|---|---|
| Метод измерения | Времяимпульсный, многолучевой |
| Количество акустических каналов | 2,3 или 4 луча |
| Условный диаметр (Ду / DN) | 50–2000 мм |
| Номинальное давление | 1,6 (2,5; 4,0; 6,3) МПа |
| Температура рабочей среды: — раздельной компоновки — компактной компоновки — высокотемпературной компоновки |
от -30 °C до +150°C от -10°C до 130°C от -10°C до 200°C (с ограничением ресурса работы УЗД) |
| Погрешность | ±0,5% |
| Межповерочный интервал | 4 года |
| Выходные сигналы | Импульсный, токовый 4–20 мА, RS-485 |
| Степень защиты | IP65,IP67,IP68 |
| Питание | 24 В / 220 В |
| Режим реверса | Измерение в обоих направлениях |
| Архив данных | 1024 суток для хранения суточных значений 1024 часов для хранения часовых значений |
Все приборы поставляются с паспортом, руководством по эксплуатации и свидетельством об утверждении типа СИ. Производство – под контролем системы ISO 9001.
Области применения многолучевых расходомеров ВИРС-У
Многолучевой расходомер ультразвуковой выбирают там, где требуется коммерческая точность в стеснённых условиях монтажа или на нестабильных потоках:
- Водоканалы – коммерческий учёт воды на головных сооружениях и магистральных узлах. DN 200–2000, ограниченные прямые участки в насосных станциях – типичные условия, где многолучевой прибор незаменим.
- Тепловые сети и ЦТП – учёт теплоносителя в составе теплосчётчиков первого класса точности. Два луча дают точность, которую однолучевой прибор обеспечивает только при идеальной гидродинамике.
- Промышленные предприятия – химическая и нефтехимическая отрасли, пищевое производство. Расходомер-счетчик ВИРС-У работает с любыми звукопроводящими жидкостями: нефтепродуктами, маслами, соками, растворами гликолей.
- Теплоэнергетика – узлы коммерческого учёта тепла на ТЭЦ и котельных, где результаты измерений используются в расчётах с потребителями.
- Учёт сточных вод – при акустической прозрачности потока и отсутствии газовых включений.
Купить ультразвуковые расходомеры ВИРС-У в многолучевом исполнении или уточнить стоимость под конкретный Ду и количество лучей можно через сайт «ВОГЕЗЭНЕРГО» в Минске. Оставьте заявку или заполните опросный лист, специалист подберёт исполнение, выполнит расчёт и озвучит стоимость. Организуем доставку по Беларуси, России и Казахстану.
