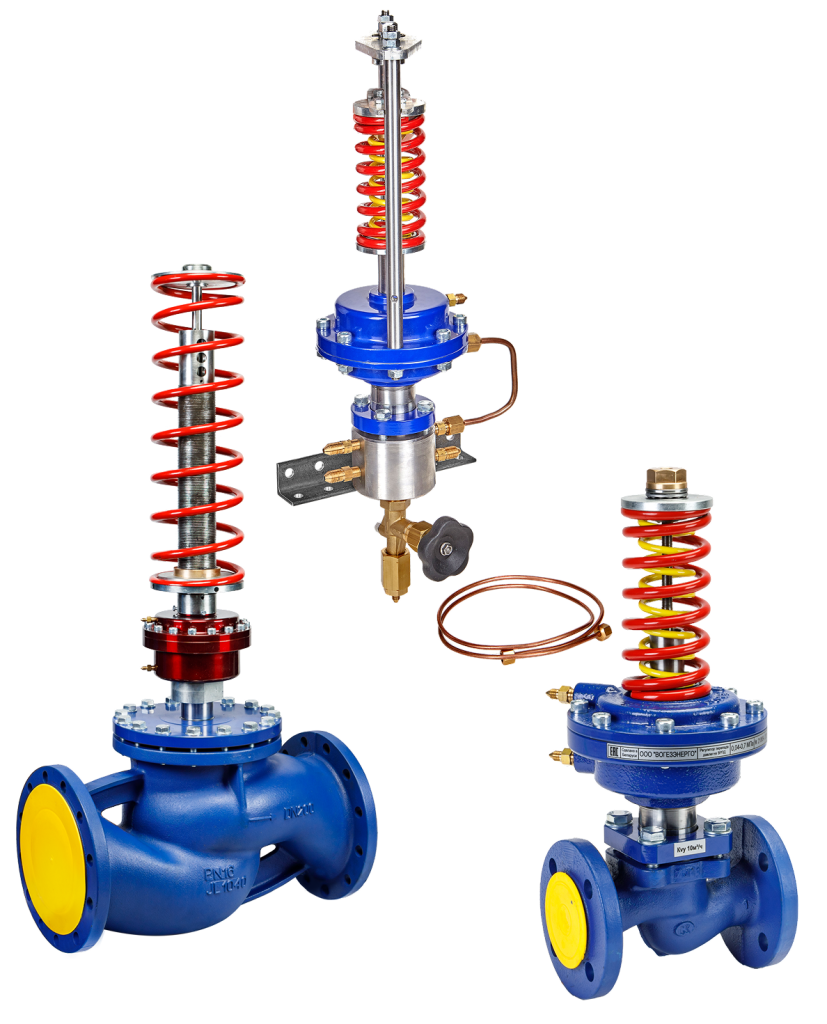

Система автоматического регулирования расхода тепловой энергии с функцией автоматической защиты от превышения давления ВСАРРТЭ-АЗПД

 Назначение: для защиты тепловых пунктов с присоединенными к ним системами потребления тепловой энергии от аварийного повышения давления в обратном сетевом трубопроводе путем отсечки теплового пункта от сетевых трубопроводов (подающего и обратного) при превышении давления в обратном сетевом трубопроводе и автоматического возвращения системы в исходное состояние после восстановления давления.

 Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
 Температура рабочей среды: от 1 °С до 150 °С.

Оформить заказ

Устройство и работа АЗПД

 Схема подключения АЗПД изображена на рисунке 1, перечень основных комплектующих приведен в таблице 1.

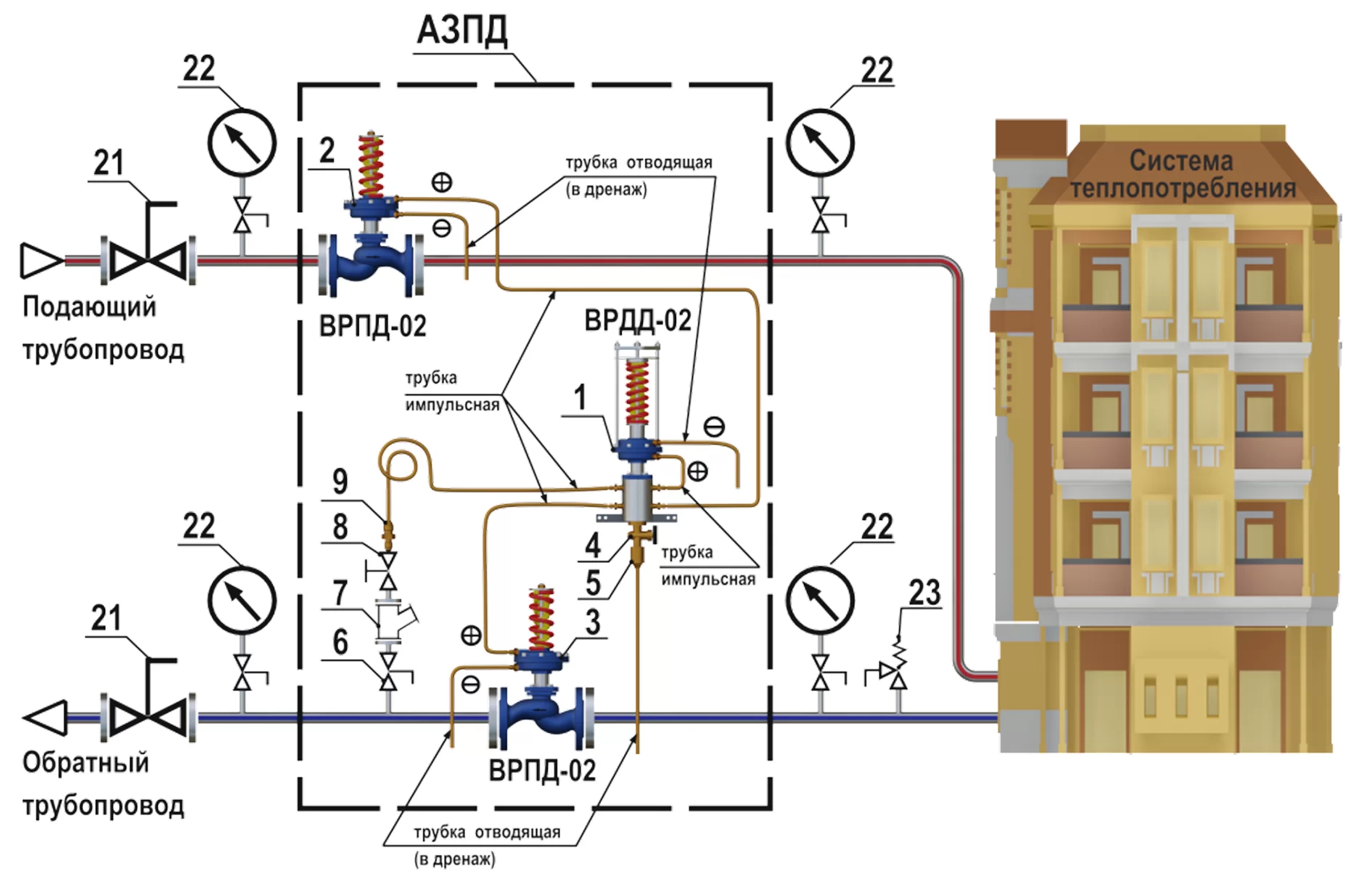

 Рисунок 1



Таблица 1 - Перечень основных комплектующих АЗПД




Номера позиций

Наименование комплектующих

Наименование системы

1

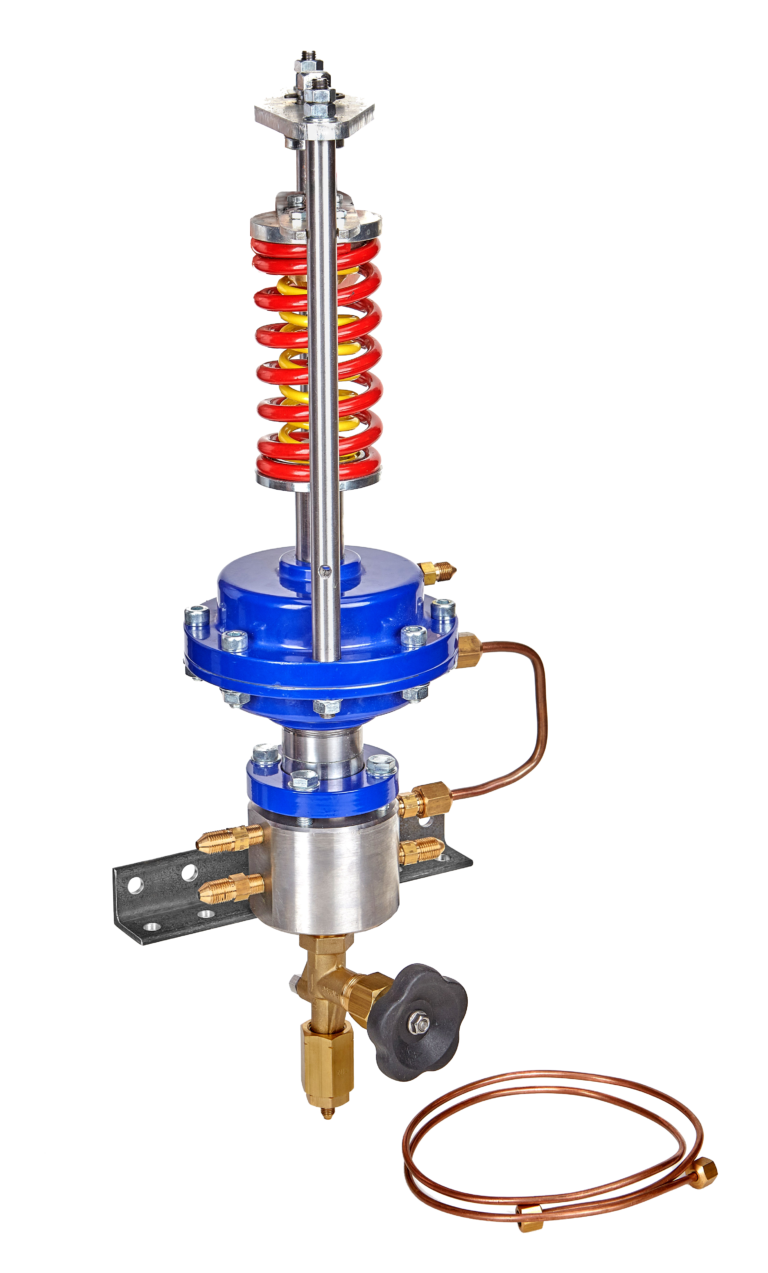

Импульсный клапан

АЗПД

2

Отсечной клапан

на подающем трубопроводе

3

Отсечной клапан

на обратном трубопроводе

4

Регулирующий вентиль

на импульсном клапане

5

Штуцер G½ - М8х1

на импульсном клапане

6

Запорный кран

(в комплектность не входит)

7

Фильтр сетчатый

(в комплектность не входит)

8

Регулирующий (игольчатый) вентиль

на импульсной трубке

9

Штуцер G½ - М12х1,25

на импульсной трубке

21

Задвижка

Трубопровод

22

Манометр

23

Предохранительный клапан


1.1 АЗПД для работы использует энергию рабочей среды.

1.2 Схема подключения АЗПД изображена на рисунке 1, перечень основных комплектующих приведен в таблице 1.

 Рабочая среда из обратного сетевого трубопровода подается по импульсной трубке на вход импульсного клапана.

 При повышении давления в обратном трубопроводе до давления срабатывания импульсный клапан открывается, рабочая среда по импульсным трубкам поступает в МИМ отсечных клапанов, которые закрываются и отсекают систему теплопотребления от сетевых трубопроводов.

 При этом небольшой расход рабочей среды через регулирующий вентиль на корпусе импульсного клапана поступает по отводящей трубке в дренаж.

 В случае, если после закрытия отсечных клапанов давление в отсекаемой системе теплопотребления становится значительно выше давления срабатывания АЗПД, избыток теплоносителя сбрасывается в дренаж через предохранительный клапан, который настраивается примерно на 0,1 МПа выше давления срабатывания АЗПД.

 При снижении давления в обратном трубопроводе ниже давления срабатывания АЗПД импульсный клапан закрывается, рабочая среда по импульсным трубкам из МИМ отсечных клапанов сбрасывается через регулирующий вентиль на корпусе импульсного клапана в дренаж. Отсечные клапаны открываются. Сброс рабочей среды в дренаж прекращается.

 Усилия пружин в отсечных клапанах должны быть меньше усилия пружин в импульсном клапане. При несоблюдении этого условия АЗПД работать не будет.

1.3 Внимание: во избежание повреждения мембран не допускается подавать давление или устанавливать заглушки на штуцеры «-». Штуцеры «-» всегда должны быть открыты на атмосферу.

1.4 Время и последовательность срабатывания отсечных клапанов на закрытие и открытие должны различаться.

 При закрытии отсечной клапан на подающем трубопроводе закрывается с опережением по отношению к отсечному клапану на обратном трубопроводе;

 При открытии отсечной клапан на подающем трубопроводе открывается с запаздыванием по отношению к отсечному клапану на обратном трубопроводе.

 Такая последовательность срабатывания отсечных клапанов необходима для безопасного отключения системы теплопотребления от сетевых трубопроводов. Для этого в отсечном клапане на подающем трубопроводе усилие пружин должно быть меньше усилия пружин в отсечном клапане на обратном трубопроводе.

1.5 Для избежания гидроударов скорость срабатывания отсечных клапанов необходимо ограничивать:

 - регулирующем вентилем на корпусе импульсного клапана путем изменения расхода рабочей среды в дренаж: при увеличении расхода скорость закрытия отсечных клапанов уменьшается, а скорость открытия увеличивается;

 - регулирующем вентилем на импульсной трубке между обратным сетевым трубопроводом и импульсным клапаном путем изменения расхода рабочей среды по трубке: при уменьшении расхода скорость закрытия отсечных клапанов уменьшается, на скорость открытия вентиль не влияет;

 - изменением усилий пружин в отсечных клапанах: при увеличении усилий скорость закрытия уменьшается, а скорость открытия увеличивается.

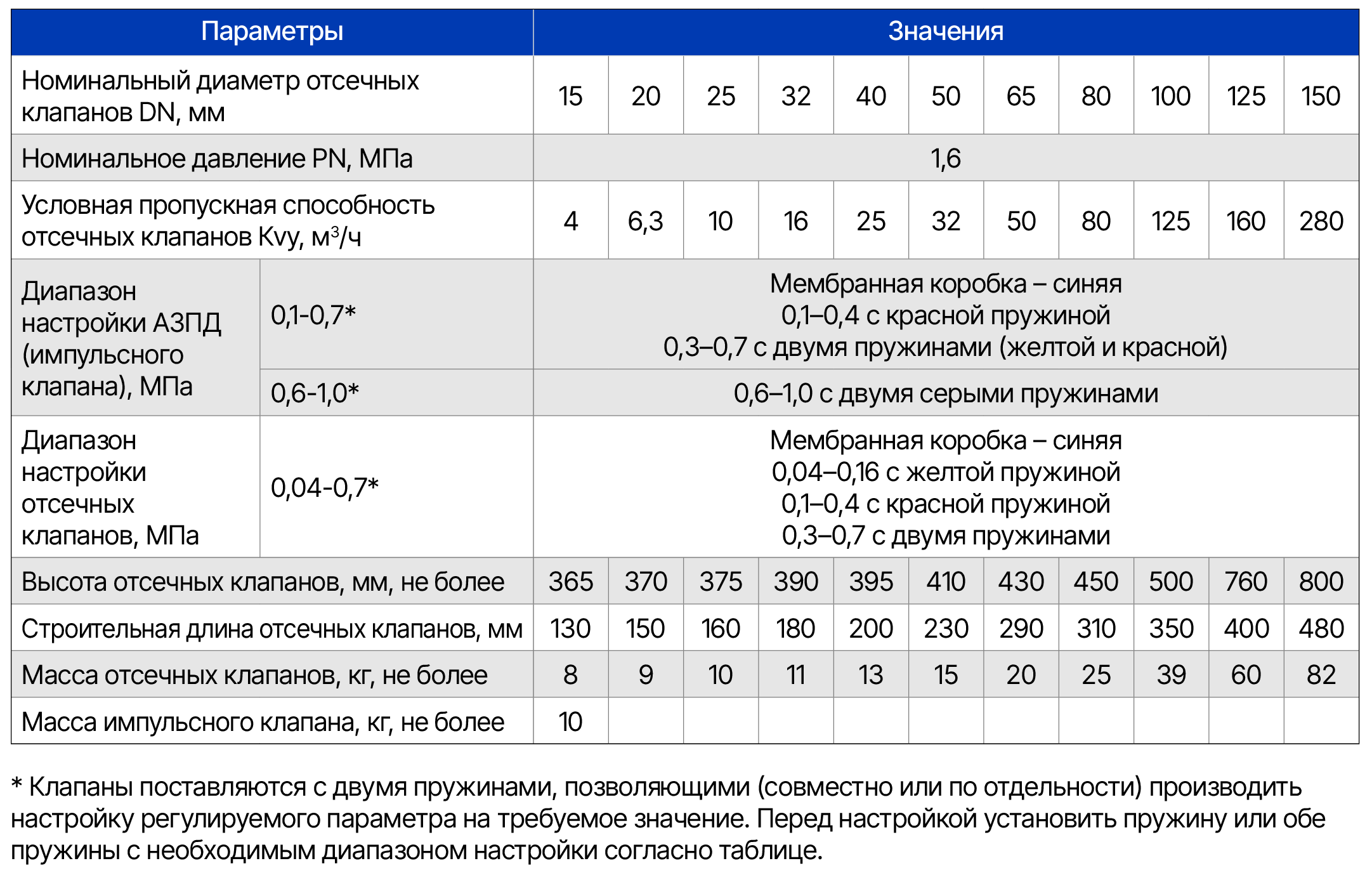

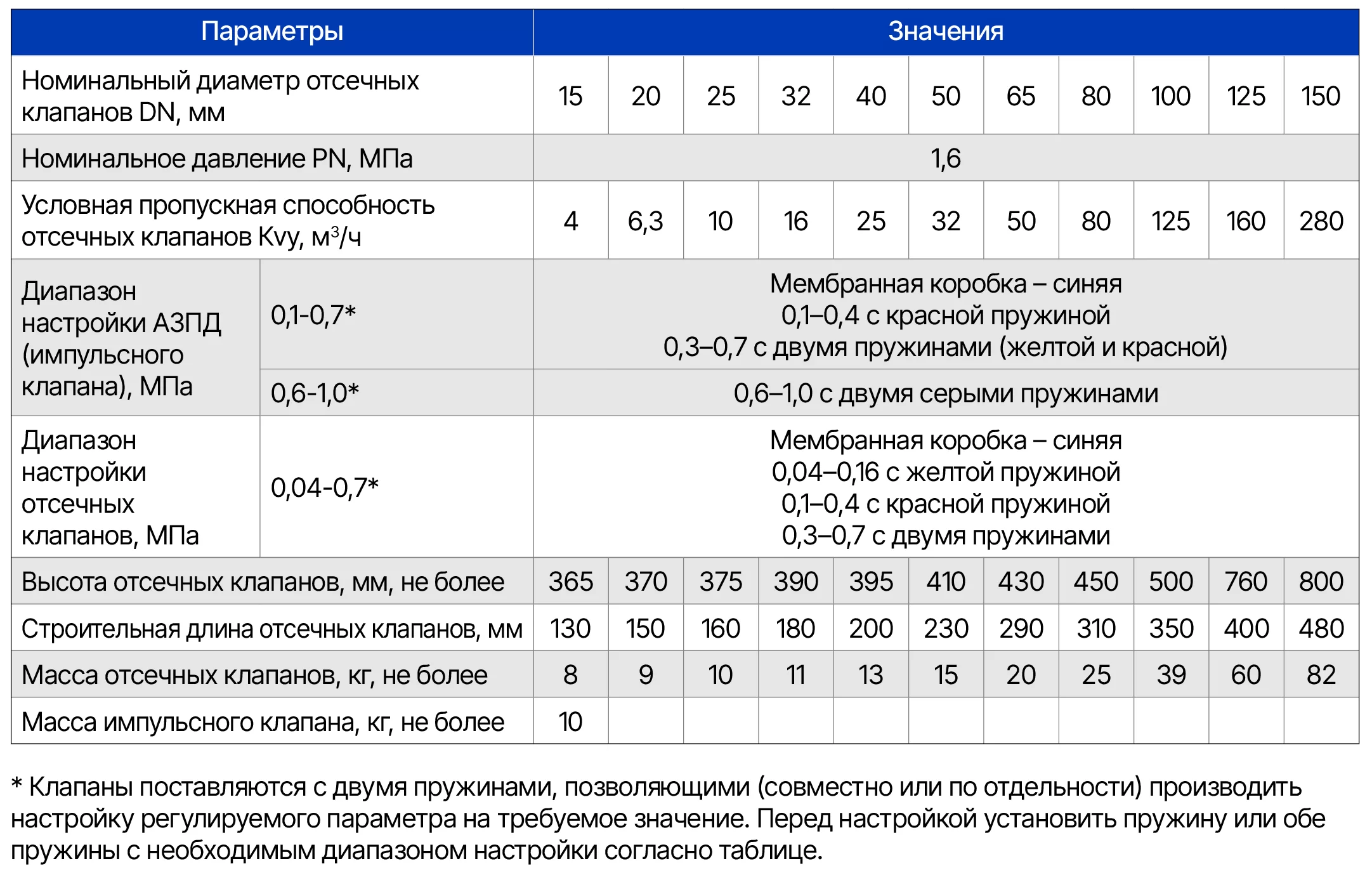

Наименование параметров

Значение параметров

Номинальный диаметр отсечных клапанов DN, мм

15

20

25

32

40

50

65

80

100

Номинальное давление PN, МПа

1,6

Условная пропускная способность отсечных клапанов Кvу, м3

4,0

6,3

10

16

25

32

50

80

125

Диапазон настройки АЗПД (импульсного клапана), МПа*

0,1 - 0,7**

Мембранная коробка - синяя

0,1 - 0,4      с красной пружиной

0,3 - 0,7 с двумя пружинами - желтой и красной

0,6 - 1,0**

0,6 - 1,0      с двумя серыми пружинами

Диапазон настройки отсечных клапанов, МПа*

0,04 - 0,7**

Мембранная коробка - синяя

0,04 - 0,16 с желтой пружиной

0,1 - 0,4      с красной пружиной

0,3 - 0,7      с двумя пружинами

Высота отсечных клапанов, мм, не более

365

370

375

390

395

410

430

450

500

Строительная длина отсечных клапанов, мм

130

150

160

180

200

230

290

310

350

Масса отсечных клапанов, кг, не более

8

9

10

11

13

15

20

25

39

Масса импульсного клапана, кг, не более

10


















 * В условном обозначении ВСАРРТЭ-АЗПД указывается диапазон настройки импульсного клапана на давление срабатывания.
** Клапаны поставляются с двумя пружинами, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение. Перед настройкой установить пружину или обе пружины с необходимым диапазоном настройки согласно таблице.

 Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на отсечных клапанах принимать не более 0,2 МПа.

 При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций.

 Окружающая среда: воздух, температура от 1 °С до 50 °С и относительная влажностью до 80 % (климатическое исп. УХЛ 4 по ГОСТ 15150).

 Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнениеB.

 Средний срок службы: не менее 10 лет.

 Назначенные срок службы и срок хранения: 10 лет с даты изготовления.

 Зона пропорциональности: не более 16 % от верхнего предела настройки.

 Зона нечувствительности: не более 0,02 МПа.

 Относительная протечка: не более 0,6 % от Kvу.

 Материалы деталей:

 - корпус отсечного клапана:  серый чугун;

 - корпус импульсного клапана:  сталь 40Х13;

 - крышка корпуса, седло, поршень, шток:  сталь 40Х13;

 - мембрана: EPDM;

 - уплотнение штока: EPDM;

 - направляющие: PTFE;

 - уплотнение в затворе: EPDM;

 - трубки импульсные и отводящая: медь;

 - штуцеры: латунь;

 - драгоценных металлов не содержит.

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

- с номинальным диаметром DN 50 отсечного клапана ВРПД-02, устанавливаемого на подающем трубопроводе;
- с номинальным диаметром DN 50 отсечного клапана ВРПД-02, устанавливаемого на обратном трубопроводе;
- с диапазоном настройки ВСАРРТЭ-АЗПД (импульсного клапана ВРДД-02) на давление срабатывания (0,1 - 0,7 МПа):

Система автоматического регулирования расхода тепловой энергии с функцией автоматической защиты от превышения давления
ВСАРРТЭ-АЗПД DN 50 - DN 50 - (0,1 - 0,7 МПа).
