Универсальные электроприводы ВЭП
с трехпозиционным и аналоговым управлением
Назначение: для управления двухходовыми и трехходовыми регулирующими клапанами DN125-300 производства ВОГЕЗ в системах автоматического управления технологическими процессами
Применяемость:
- системы теплоснабжения
- системы горячего и холодного водоснабжения
- системы HVAC: отопления, вентиляции и кондиционирования
- системы промышленной автоматизации
Номинальное усилие: 10 000Н
Ключевые функциональные преимущества:
- универсальное управление: трехпозиционное (220 В, 50 Гц) / аналоговое (4–20 мА / 0–10 В)
- обратная связь: 4-20 мА (не требуется внешнего источника питания)
- функция самовозврата: при пропадании питающего напряжения ЭИМ устанавливает шток клапана в заданное положение «открыт» или «закрыт»
- защита от перегрузки: автоматическое обнаружение перегрузки и защита привода

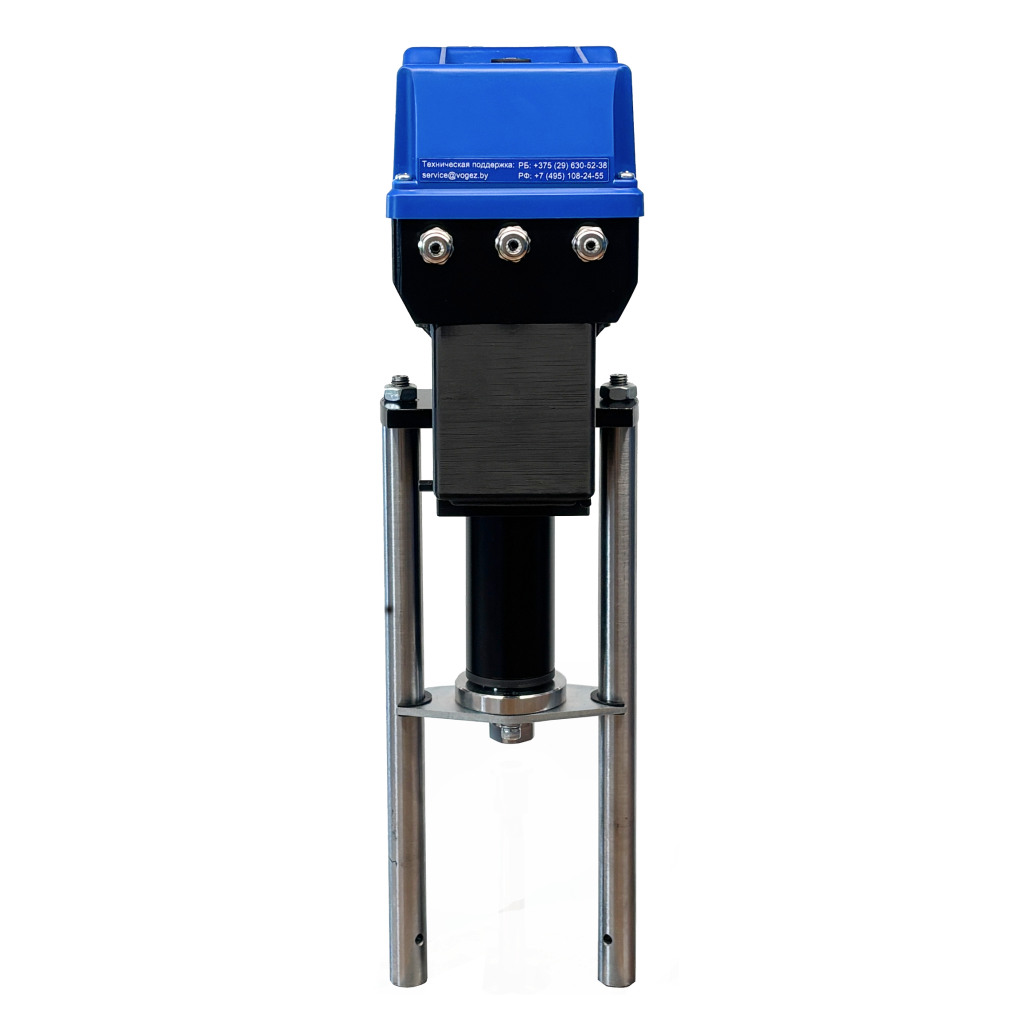

ВЭП-55ХВ-10000 — прямоходный электрический исполнительный механизм, применяющийся в составе систем регулирования, в которых требуется перемещение двухходового и трехходового клапана с усилием до 10 000 Н. Привод поддерживает трехпозиционное (220В, 50Гц) и аналоговое управление
4–20 мА / 0–10 В, имеет обратную связь 4–20 мА и функцию самовозврата в заданное положение при пропадании питания.
Управление приводом осуществляется от встроенной платы управления. В зависимости от выбранного режима привод перемещает ходовую гайку в соответствии с заданным типом управляющего сигнала — трехпозиционным или аналоговым. После установки на клапан необходимо запустить калибровку рабочего хода. Настройки сохраняются в энергонезависимой памяти.
Важно!
ЭИМ не предназначен для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытия, изоляции и материалов, а также во взрывоопасных средах. ЭИМ изготавливают в климатическом исполнении УХЛ 4 по ГОСТ 15150.
Ключевые особенности
- Универсальное управление. Электропривод ВЭП- 55ХВ может работать как в режиме трехпозиционного управления, так и с аналоговым сигналом 4–20 мА или 0–10 В. Это позволяет использовать один тип привода в системах с различными алгоритмами управления.
- 3 схемы подключения
— с управлением трехпозиционным сигналом при работе с полным рабочим ходом (220 В, 50 Гц)
— с управлением трехпозиционным сигналом при работе с ограничением рабочего хода (220 В, 50 Гц) — с концевыми выключателями
— управлением аналоговым сигналом (4–20 мА или 0–10 В)
- Наличие регулируемых концевых выключателей: есть, 2 шт.
- Функция самовозврата. При пропадании сетевого питания или при обрыве сетевого провода электропривод автоматически возвращается в заранее заданное положение не более чем за 180 сек. Направление возврата выбирается при настройке привода.
- Обратная связь 4–20 мА. Привод имеет выходной сигнал обратной связи 4–20 мА, что позволяет передавать информацию о положении исполнительного механизма в систему автоматизации или диспетчеризации.
- Защита от перегрузки. При возникновении перегрузки привод автоматически выполняет попытку освободить возможное заклинивание обратным перемещением, а при повторной перегрузке останавливается и блокирует движение в данном направлении.
- Настраиваемая скорость. 4 значения времени полного хода: 150, 180, 250 и 300 секунд.
Гарантийный срок эксплуатации — 24 месяца.

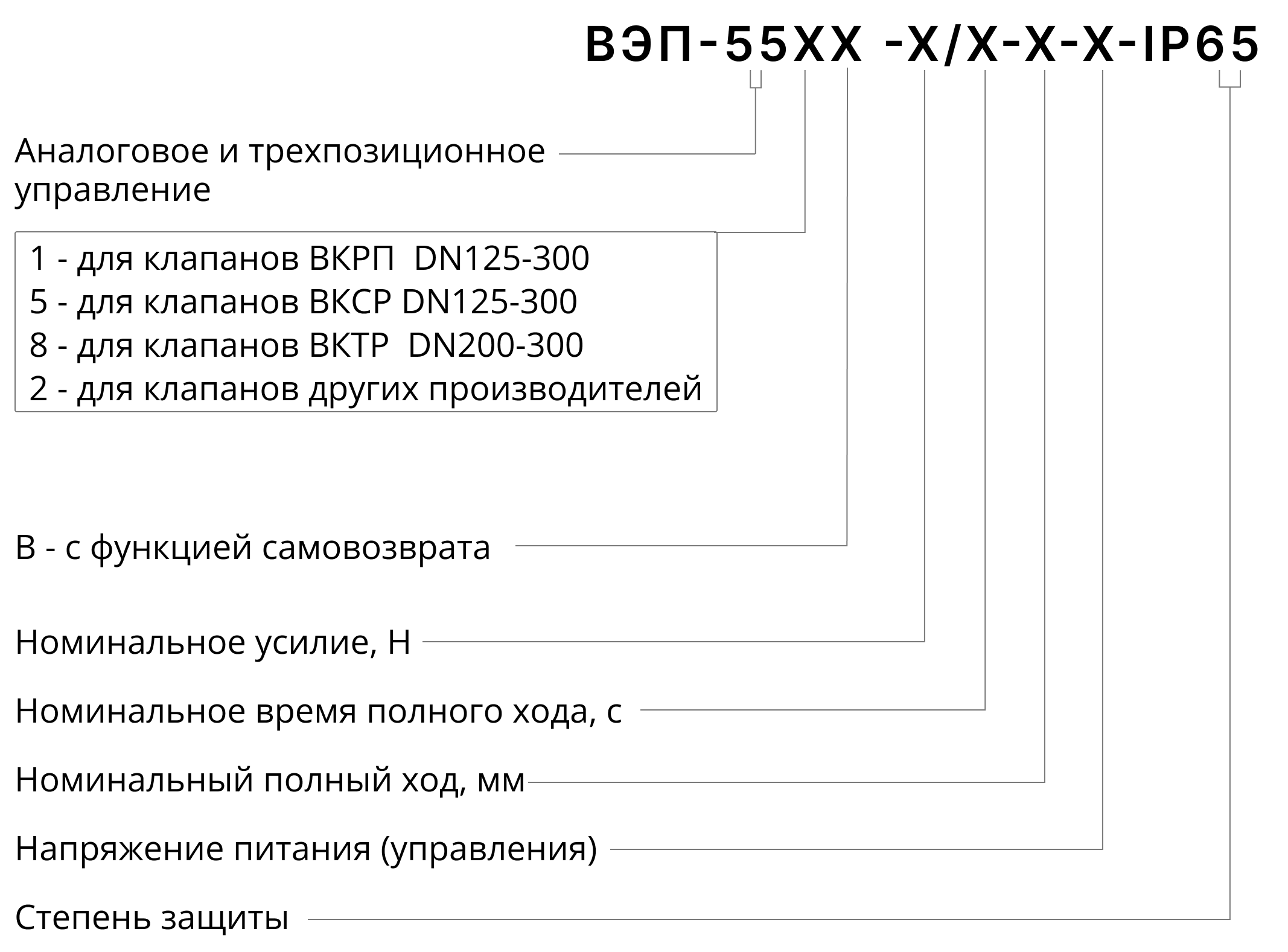

Структура обозначения при заказе
Пример обозначения при заказе
- Механизм исполнительный электрический прямоходный ВЭП-555В-10000/150-80-220 В, 50 Гц-IP65
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, ВКТР и ВКРП, с номинальным усилием 10 000Н, с номинальным временем полного хода 150 сек, с номинальным полным ходом 80 мм, с управляющим сигналом ~220В, 50 Гц, степенью защиты IP65.

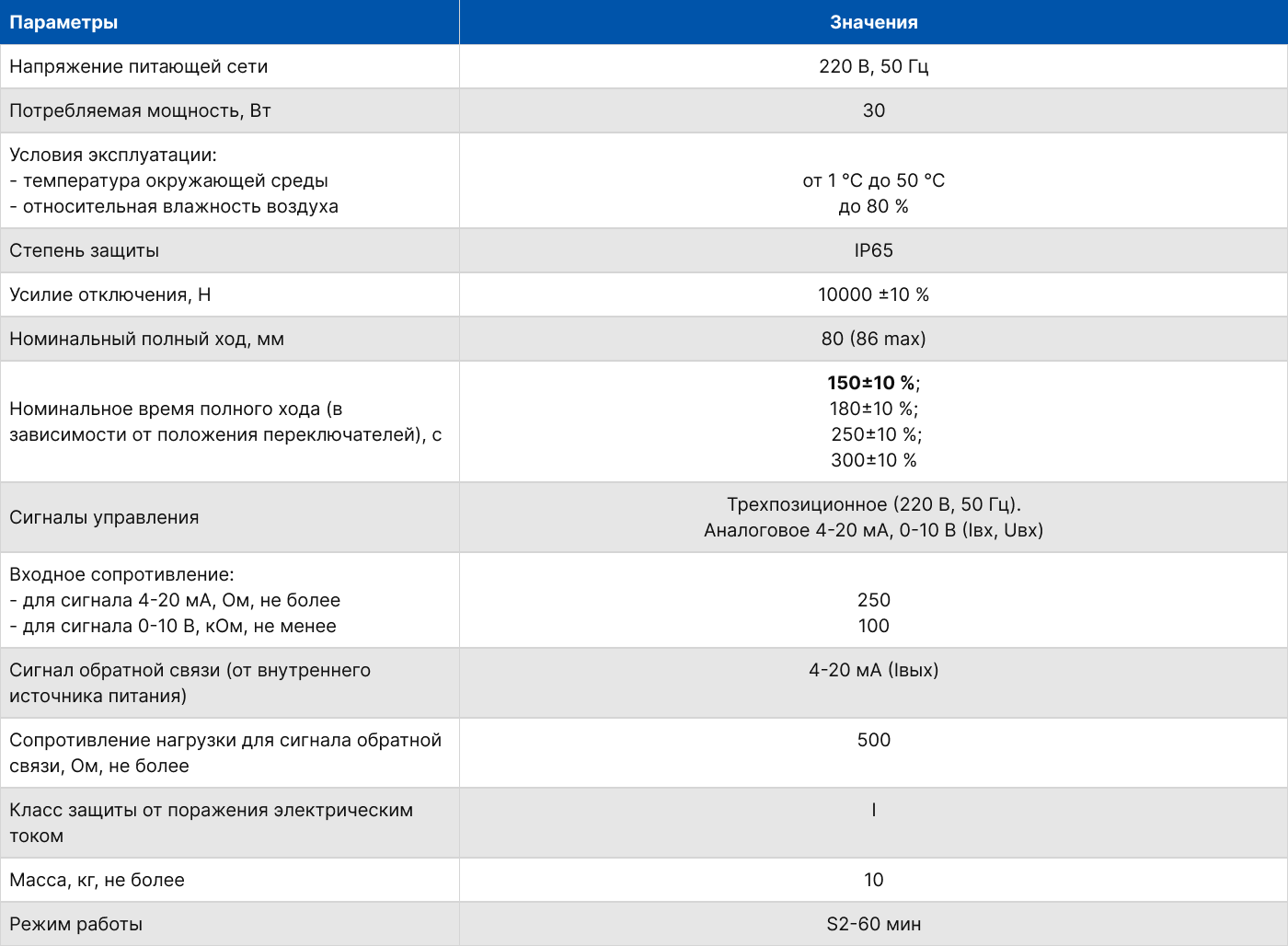

Технические характеристики
Выделенная скорость является базовой и указывается при заказе. Остальные скорости задаются пользователем
с помощью переключателя на плате управления.
Средний срок службы: не менее 10 лет.
Схемы подключения

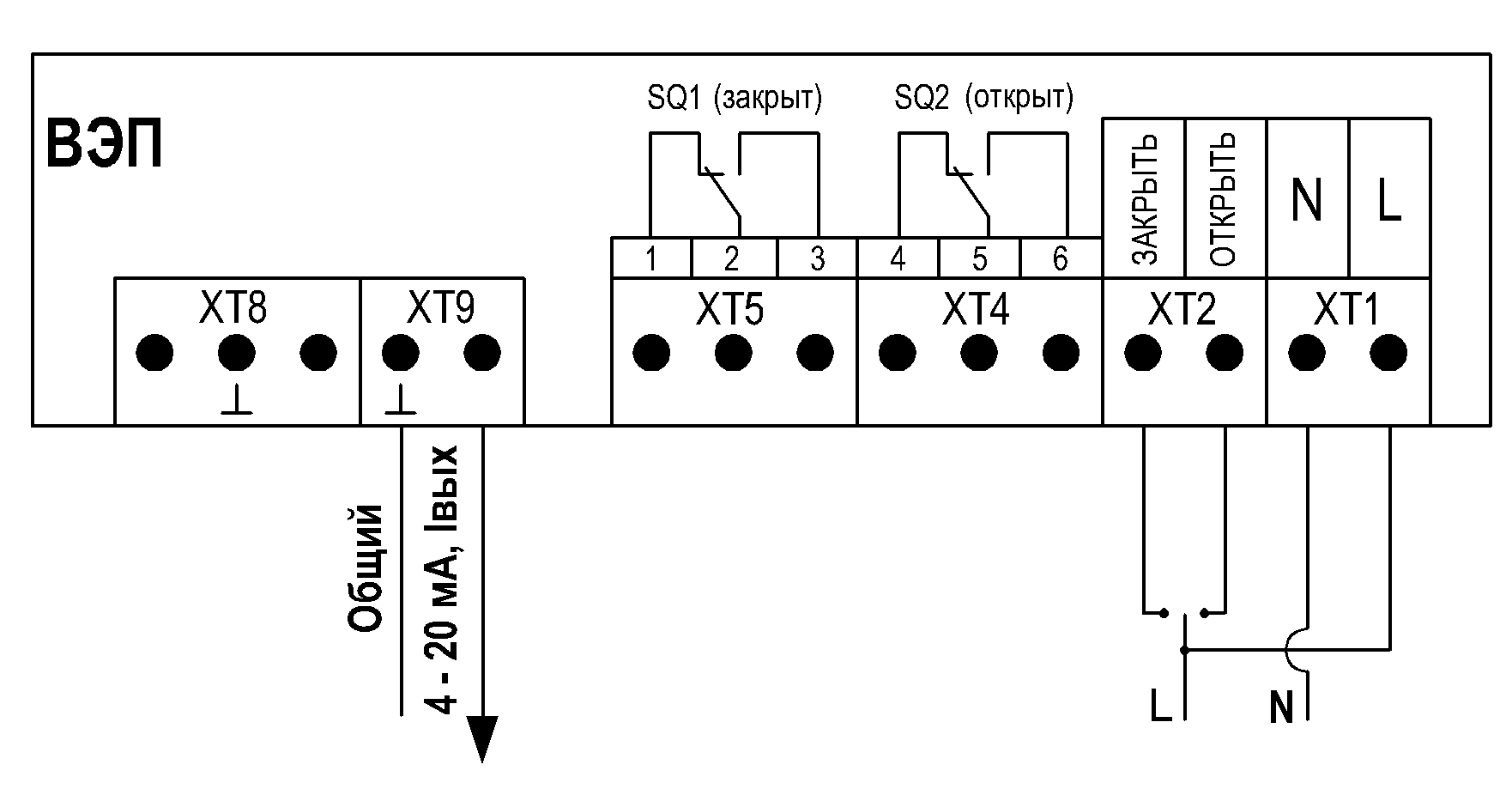

- С управлением трехпозиционным сигналом при работе с полным рабочим ходом (220 В, 50 Гц)

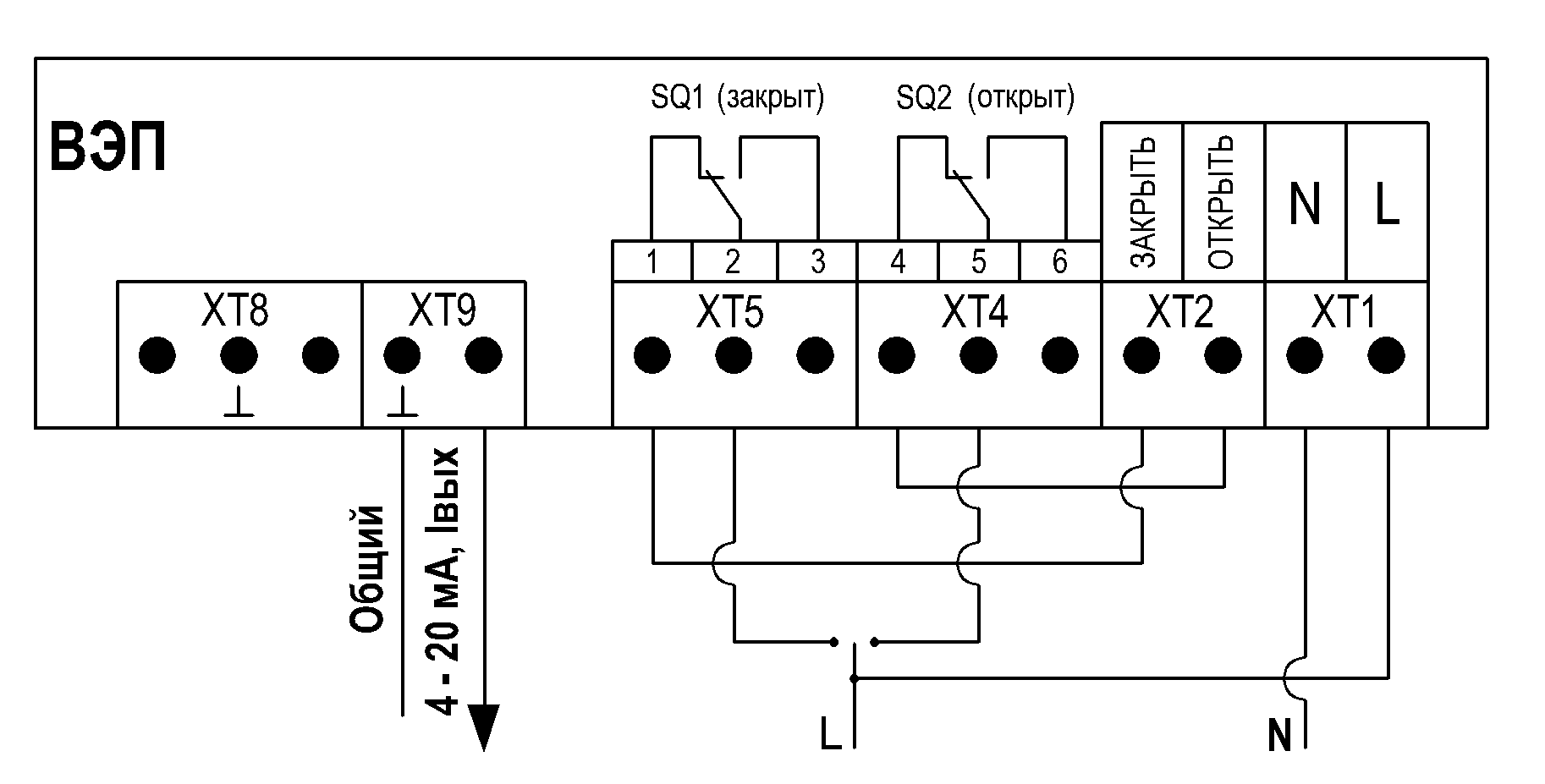

- С управлением трехпозиционным сигналом при работе с ограничением рабочего хода (220 В, 50 Гц)

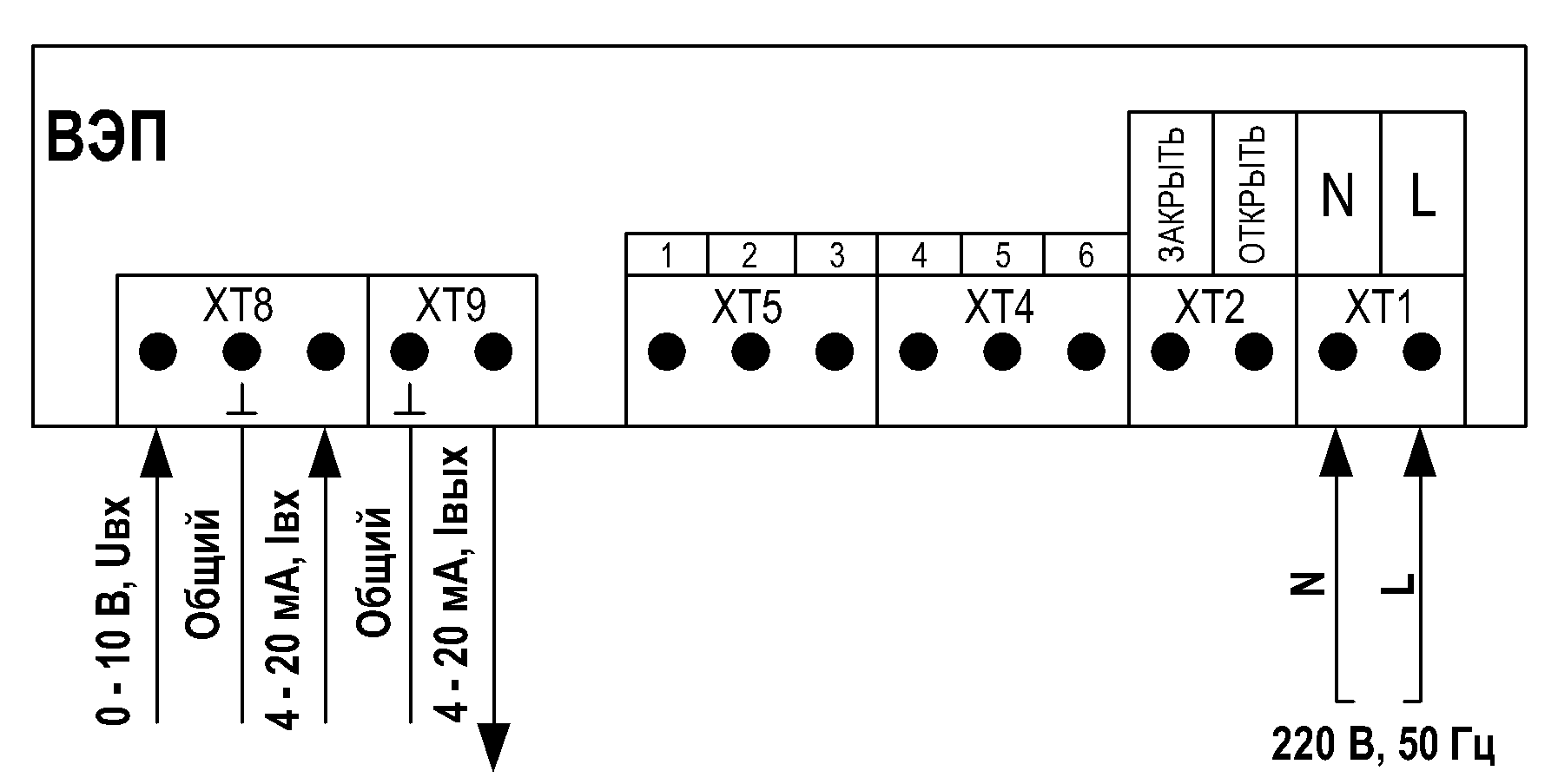

- С управлением аналоговым сигналом
и мы с вами свяжемся
Регулирующий клапан без привода – наполовину собранный узел: его шток кто-то должен перемещать. Эту роль берёт на себя универсальный электропривод ВЭП – прямоходный исполнительный механизм, который перемещает шток клапана и удерживает заданное положение в системе автоматического управления. «Вогезэнерго» производит приводы ВЭП в Молодечно под собственные регулирующие клапаны и поставляет их по всей Беларуси, России, Казахстану и Узбекистану.

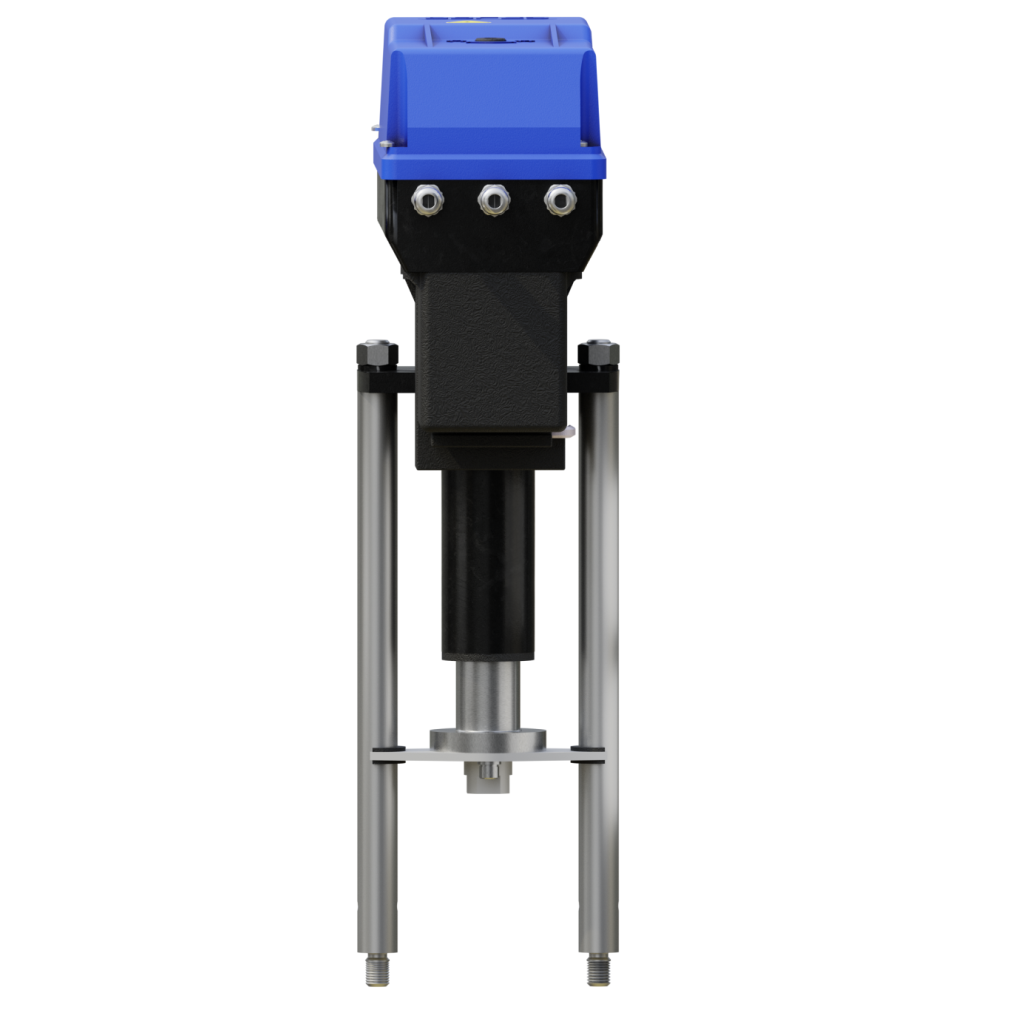

Универсальный электропривод ВЭП-55ХВ для регулирующих клапанов
Модель ВЭП-55ХВ предназначена для управления двухходовыми и трёхходовыми регулирующими клапанами с условным диаметром DN125–300. Это прямоходный привод: он перемещает шток клапана поступательно, открывая или закрывая проход на нужную величину.
Трехпозиционное и аналоговое управление электроприводом ВЭП
ВЭП работает с двумя типами управления, что делает его универсальным:
- трехпозиционное управление с питанием 220 В, 50 Гц — привод перемещает шток клапана по командам “открыть”, “закрыть”, нет сигнала (двигатель обесточен, шток фиксируется в текущем положении).
- аналоговое управление сигналом 4–20 мА или 0–10 В — привод кодирует положение штока числовым значением тока или напряжения (4 мА — шток к крайнем нижнем положении, клапан закрыт (у трехходового регулирующего клапана открыт внизу); 12 мА — шток на 50% хода, клапан открыт на половину; 20 мА — шток в крайнем верхнем положении, клапан полностью открыт). Привод непрерывно сравнивает текущее положение штока с заданным и корректирует его.
Привод передает обратную связь по положению сигналом 4–20 мА без внешнего источника питания – это упрощает схему подключения. Один и тот же привод поддерживает оба режима, поэтому его закладывают в проект без привязки к конкретной автоматике. При модернизации старого узла это избавляет от замены автоматики.
Технические характеристики электропривода ВЭП-55ХВ
Ключевые параметры и функции ВЭП-55ХВ:
- номинальное усилие – 10 000 Н, этого достаточно для клапанов DN125–300;
- функция самовозврата – при пропадании питания привод устанавливает шток клапана в заданное положение «открыт» или «закрыт»;
- защита от перегрузки – привод сам определяет перегрузку и заклинивание и отключается, не разрушая механику;
- концевые выключатели;
- плата управления с энергонезависимой памятью – настройки сохраняются при отключении питания;
- степень защиты IP65.
Для каких клапанов и систем подходит электропривод ВЭП
ВЭП-55ХВ рассчитан на регулирующие клапаны «Вогез» – ВКСР, ВКТР и ВКРП на диаметры DN125–300. Привод и клапан проектируют вместе, поэтому присоединение, усилие и ход согласованы без переходников и доработок. Единый поставщик упрощает и гарантию: вопросы по всему узлу решает один производитель.
По применению приводы охватывают системы теплоснабжения, горячего и холодного водоснабжения (ГВС и ХВС), а также HVAC – отопление, вентиляцию и кондиционирование. Их ставят в ИТП и ЦТП, в котельных и на линиях промышленной автоматизации, где клапанами управляет единая система автоматики.
Как выбрать электропривод ВЭП по усилию, ходу штока и сигналу управления
Подбор привода опирается на три параметра:
-
Усилие: оно должно обеспечивать перемещение штока регулирующего клапана от закрытого положения до открытого для клапанов DN125-300.
-
Рабочий ход штока. Значение рабочего хода электропривода должно соответствовать требуемому ходу штока клапана, при этом рабочий ход электропривода не должен быть меньше полного хода клапана.
-
Сигнал управления — аналоговый или трехпозиционный. По умолчанию наша компания предлагает привод с трехпозиционным сигналом управления.
«Вогезэнерго» – производитель и привода, и клапана, поэтому совместимость гарантирована, а на изделие оформляют паспорт и гарантию. Чтобы купить или заказать электропривод ВЭП с регулирующим клапан — обратитесь в отдел продаж по телефону +375 29 630 52 52 или по почте sales@vogez.by. Доставка по Беларуси, России, Казахстану и Узбекистану.
