Функции
- ПИД – регулирование с автоматической подстройкой коэффициентов контура регулирования
- задание температуры в диапазоне от 1 до 99°С при помощи переключателей под крышкой
- выбор постоянной времени контура регулирования при помощи переключателей под крышкой
- установка температуры и постоянной времени, непосредственное управление и контроль исполнительного механизма через интерфейс RS-485
Основные характеристики клапана-регулятора температуры для ГВС
- протокол обмена — Modbus RTU
- диапазон задаваемых температур – от 1 до 99°С с дискретностью 1°С
- задаваемые значения постоянной времени регулирования – 16 с, 32 с, 64 с, 96 с, 128 с, 256 с, 512 с
Клапан-регулятор комплектуется прямоходным электроприводом со встроенным регулятором температуры для ГВС сигналом и резервным источником питания (исполнение В)

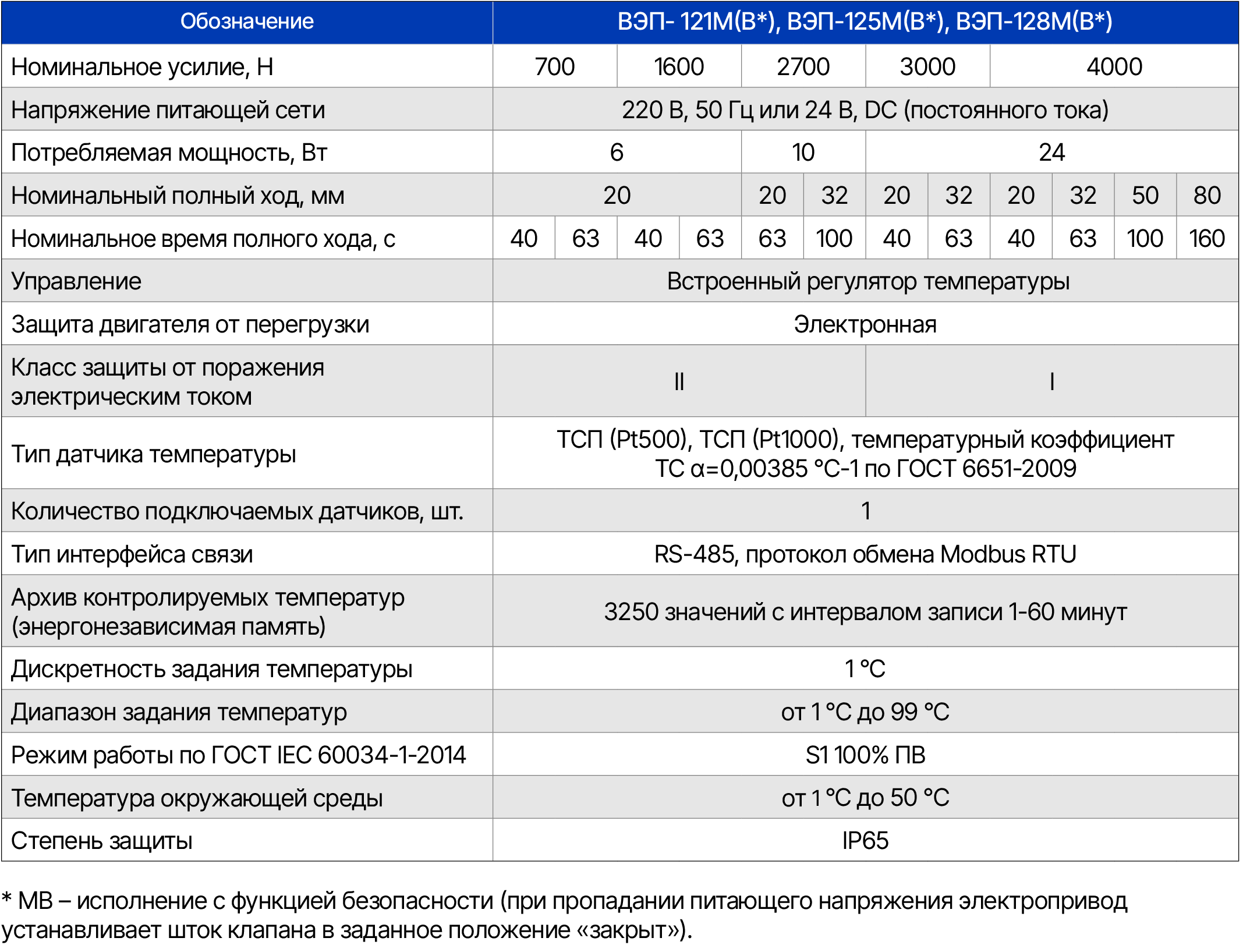

Технические характеристики

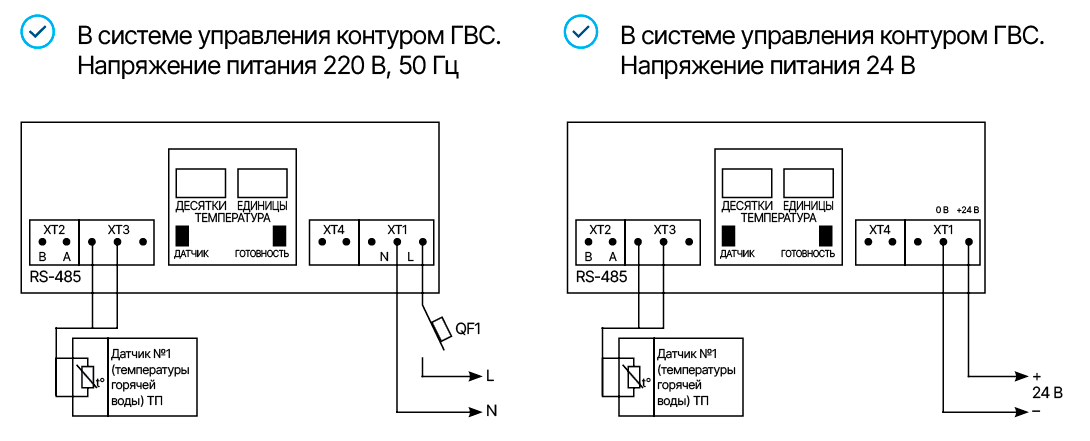

Схема подключения ЭИМ

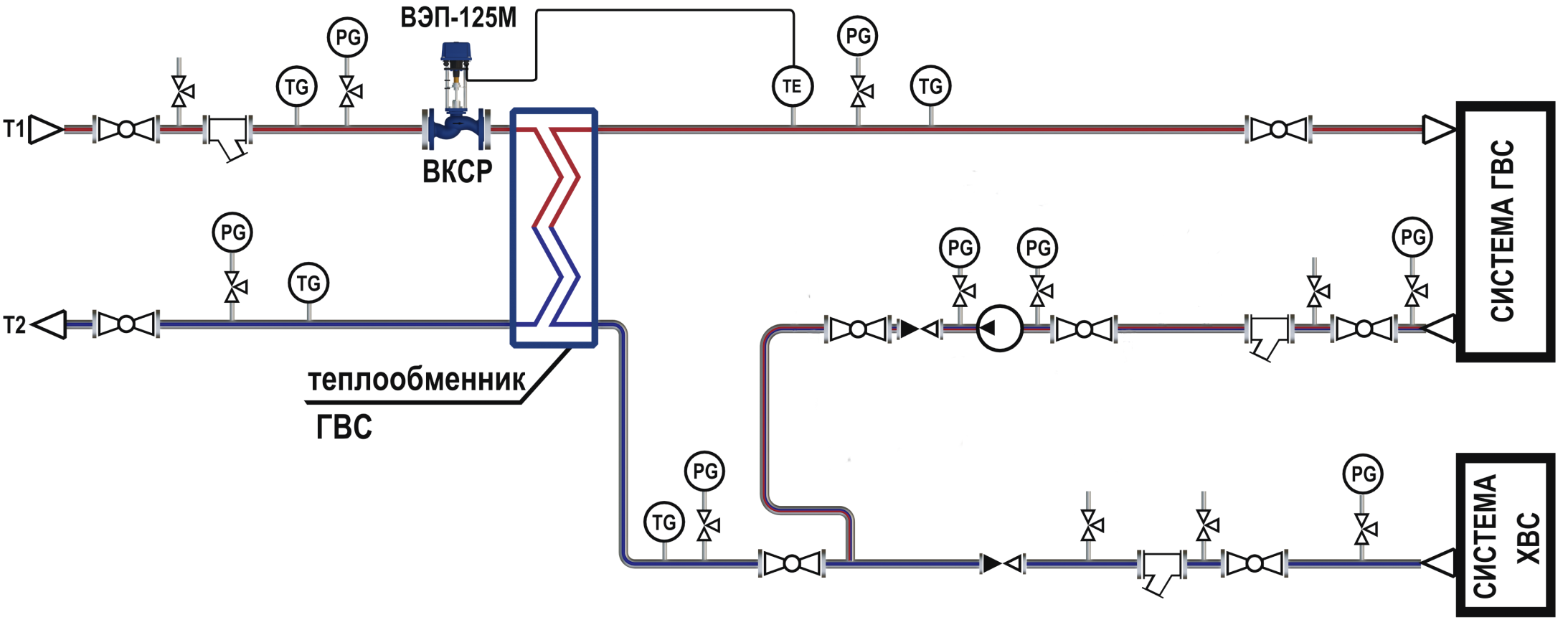

Пример монтажной схемы
и мы с вами свяжемся
Горячая вода в системе ГВС должна поступать к потребителю в диапазоне 55 °C. Ниже — повышается риск размножения Legionella, выше — ожоги. Поддерживать этот коридор вручную невозможно: температура первичного теплоносителя и водоразбор меняются постоянно. Клапан-регулятор температуры для ГВС производства «ВОГЕЗЭНЕРГО» решает эту задачу автоматически: встроенный ПИД-регулятор непрерывно сравнивает температуру воды с заданным значением и перемещает шток клапана так, чтобы устранить отклонение. Установка температуры — от 1 до 99 °C, шаг 1 °C, без внешнего контроллера.
Назначение и принцип работы регулятора температуры для ГВС

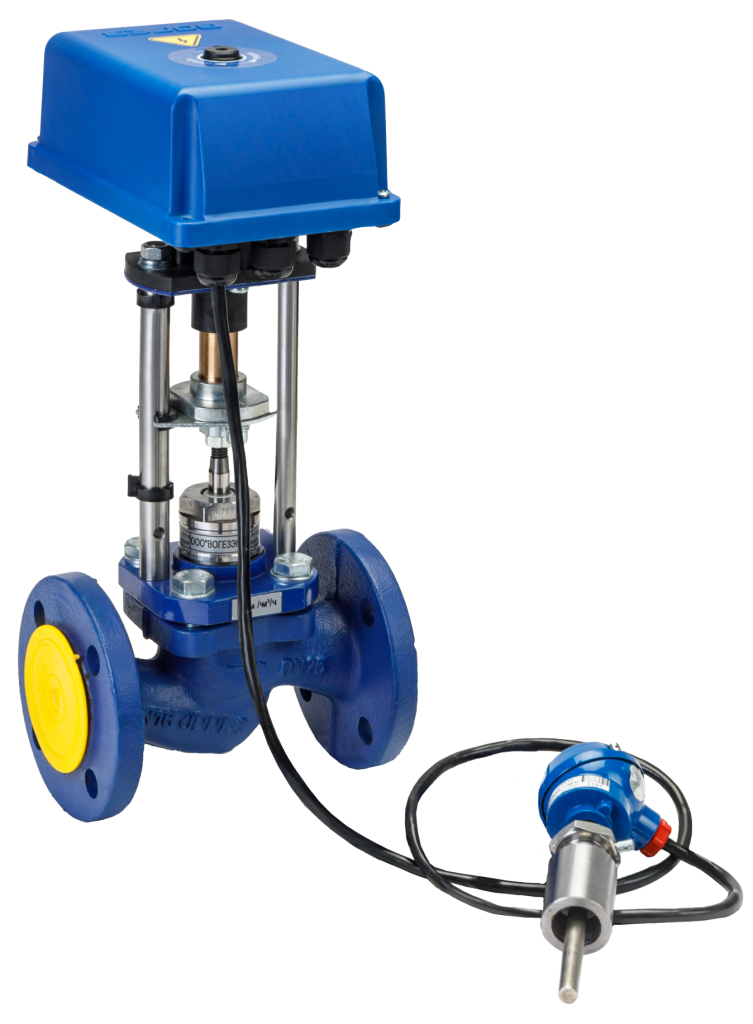

Клапан-регулятор температуры для ГВС — это комплект из регулирующего клапана и электрического исполнительного механизма ВЭП со встроенным регулятором температуры. В отличие от простого клапана с электроприводом, этот узел работает автономно: читает сигнал с термодатчика, вычисляет управляющее воздействие и перемещает шток — без внешнего контроллера.
Принцип работы — ПИД-регулирование непрямого действия:
- Термодатчик Pt500 или Pt1000 измеряет температуру теплоносителя на выходе теплообменника или в трубопроводе ГВС.
- Встроенный ПИД-регулятор вычисляет рассогласование между измеренной температурой и заданным значением, скорость его изменения и выдаёт управляющий сигнал на шаговый двигатель привода.
- Привод перемещает шток регулирующего клапана, изменяя расход греющего теплоносителя через теплообменник до тех пор, пока температура не вернётся к заданному значению.
- Коэффициенты ПИД-регулирования подстраиваются автоматически — клапан-регулятор температуры адаптируется к тепловой инерции конкретного объекта без ручной настройки параметров.
- Постоянная времени контура регулирования выбирается из семи фиксированных значений: 16, 32, 64, 96, 128, 256 или 512 секунд. Это позволяет согласовать динамику регулятора с инерцией конкретной системы — от малых накопительных водонагревателей до крупных теплообменников ЦТП.
Виды клапанов-регуляторов температуры
По типу регулирующего органа различают два исполнения регулятора температуры ГВС:
- Двухходовой клапан — регулирует расход греющего теплоносителя через теплообменник, изменяя степень открытия проходного сечения.
- Трёхходовой клапан — смешивает или разделяет рабочие среды теплоносителя без изменения общего расхода.

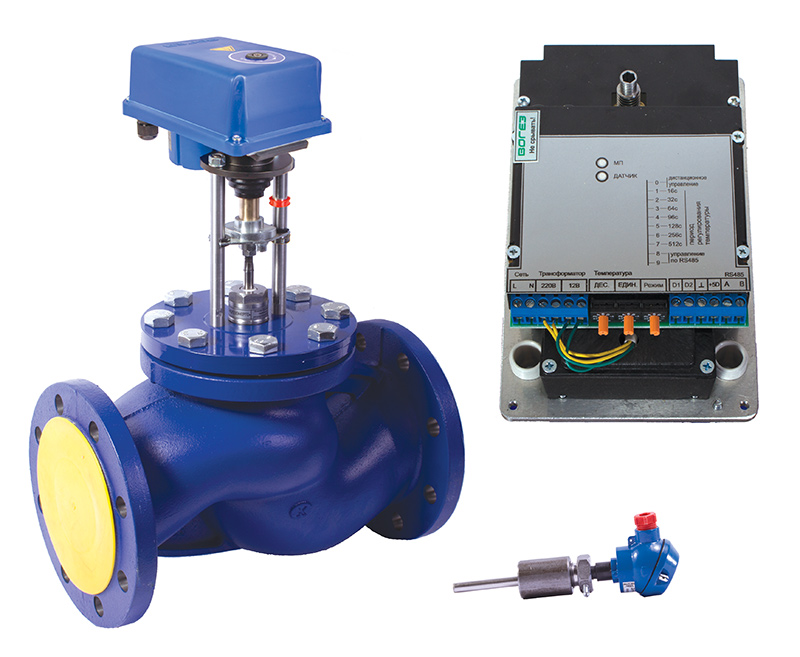

В обоих случаях клапан-регулятор температуры поставляется в сборе: клапан, электропривод ВЭП со встроенным регулятором, термодатчик — готовый к монтажу узел.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон задаваемых температур | от 1 до 99 °C |
| Дискретность задания | 1 °C |
| Количество и тип датчика температуры | 1, Pt500 / Pt1000 |
| Постоянная времени регулирования | 16 / 32 / 64 / 96 / 128 / 256 / 512 с |
| Интерфейс | RS-485, протокол обмена Modbus RTU |
| Настройка | Переключатели под крышкой корпуса привода |
| Номинальное усилие | 700 Н, 1600 Н, 2700 Н, 3000 Н, 4000 Н |
| Рабочий ход | 20 мм, 32 мм, 50 мм, 80 мм |
| Напряжение питания | 220 В, 50 Гц или 24 В (постоянного тока) |
| Степень защиты | IP65 |
| Температура окружающей среды | от 1 °C до 50 °C |
| Гарантия | 24 месяца. Гарантийный срок исчисляется со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев со дня продажи при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации. |
Управление через RS-485 (Modbus RTU) позволяет задавать уставку температуры, выбирать постоянную времени регулирования и контролировать работу исполнительного механизма дистанционно — из системы диспетчеризации здания или тепловой сети.
Где применяется регулятор температуры горячего водоснабжения
- ИТП жилых домов — поддержание температуры горячей воды на выходе теплообменника ГВС в диапазоне 55 °C при переменном водоразборе и колебаниях сетевого давления.
- Гостиницы, спортивные комплексы, торговые центры — нагрузка на ГВС меняется в широких пределах в течение суток. Клапан-регулятор температуры ГВС удерживает параметры без ручного вмешательства независимо от текущего потребления.
- ЦТП и тепловые пункты — узел обвязки теплообменника ГВС с автоматическим регулятором температуры горячей воды сокращает тепловые потери и исключает перегрев подаваемой воды.
- Накопительные водонагреватели и бойлеры — регулятор температуры системы ГВС управляет клапаном на вводе греющего теплоносителя, поддерживая температуру в баке на заданном уровне.
- Котельные — встроенный регулятор ВЭП позволяет автоматизировать подготовку горячей воды без монтажа отдельного контроллера.
Условия поставки, доставка и гарантия
Купить регулятор температуры ГВС или уточнить стоимость клапана-регулятора конкретного исполнения можно напрямую у производителя — «ВОГЕЗЭНЕРГО». Комплект поставляется в сборе с паспортом и схемой подключения датчиков. Инженер подберёт клапан-регулятор под параметры вашей системы ГВС. Все вопросы по стоимости и срокам поставки оборудования — по тел. +375 (17) 27-27-111; +375 (29) 630-52-52.
