Шкафы ВШУ для управления приточной вентиляцией

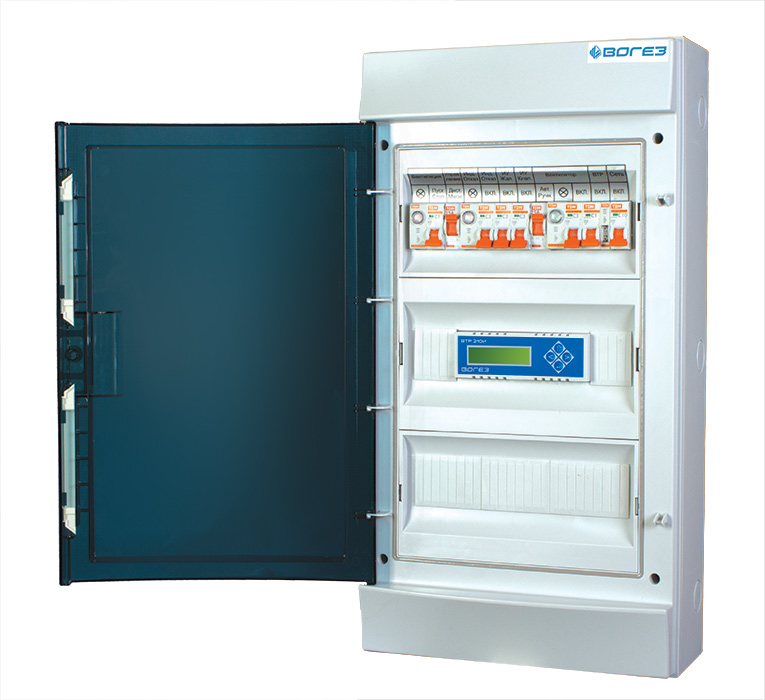

Автоматику приточной установки можно собирать самостоятельно: взять контроллер, подобрать пускозащитную аппаратуру, смонтировать в щит. Это занимает время, требует проекта и квалификации монтажника. Шкаф управления приточной вентиляцией ВШУ — готовое решение: внутри уже установлен контроллер ВТР 210И, собрана схема управления вентилятором, клапаном и жалюзи, подключена защитная аппаратура. На объекте остаётся только подвести питание и подключить датчики с исполнительными механизмами. «ВОГЕЗЭНЕРГО» производит шкафы для управления вентиляцией и комплектует их под конкретные параметры системы.

Шкафы ВШУ для приточной вентиляции: назначение и принцип работы

Шкаф ВШУ предназначен для автоматического управления установкой приточной вентиляции с водяным калорифером. В основе лежит контроллер ВТР 210И с программой управления приточной вентиляцией (контур ВЕНТ), реализующей полный цикл: от прогрева калорифера при пуске до аварийного отключения при снижении температуры обратной воды.

Принцип работы: контроллер непрерывно получает информацию от датчиков температуры наружного и приточного воздуха, сравнивает с заданными уставками и управляет регулирующим клапаном калорифера, открывая или закрывая подачу теплоносителя для поддержания нужной температуры подаваемого воздуха. Одновременно контролируется работа вентилятора, состояние фильтра и сигнал пожарной сигнализации.

Применяется в системах теплоснабжения и вентиляции жилых зданий, промышленных цехов, спортивно-развлекательных комплексов, торговых центров и административных объектов — везде, где есть приточная установка с водяным калорифером и автоматическим управлением.

Комплектация шкафов управления ВШУ

К шкафу ВШУ подключается полный комплект оборудования приточной установки:

• Электропривод регулирующего клапана — управляет подачей теплоносителя в калорифер.
• Электропривод жалюзи — управляет воздушным клапаном приточной установки.
• Нагреватель жалюзи — подогрев лопастей при отрицательных температурах наружного воздуха до пуска вентилятора.
• Приточный вентилятор — управление пуском и остановкой с задержкой на прогрев калорифера.
• Датчики температуры — 1×ТВН (датчик наружного воздуха) и 3×ТВП (погружные датчики приточного воздуха и обратной воды), тип Pt500 или Pt1000.
• Датчик перепада давления на фильтре — сигнализирует о засорении фильтра.
• Датчик пожарной сигнализации — автоматически отключает вентилятор при срабатывании.
• Датчик контроля работы вентилятора — контролирует фактический пуск.

Автоматика ВШУ: основные функции и защита калорифера

Шкаф автоматики для вентиляции ВШУ выполняет следующие функции:

• Управление исполнительным механизмом (клапаном), регулирующим подачу теплоносителя в калорифер.
• Управление вентилятором и электроприводом жалюзи: задаваемая пользователем задержка на включение для прогрева калорифера, автоматическое отключение при снижении температуры обратной воды или температуры приточного воздуха ниже заданной — защита от замораживания калорифера.
• Поддержание заданной пользователем температуры приточного воздуха.
• Контроль температуры обратной воды: защита от замораживания калорифера и ограничение температуры графиком Т_обр = f(Т наружного воздуха), задаваемым пользователем.
• Автоматическое включение режима «ЛЕТНИЙ» при температуре наружного воздуха, задаваемой пользователем.

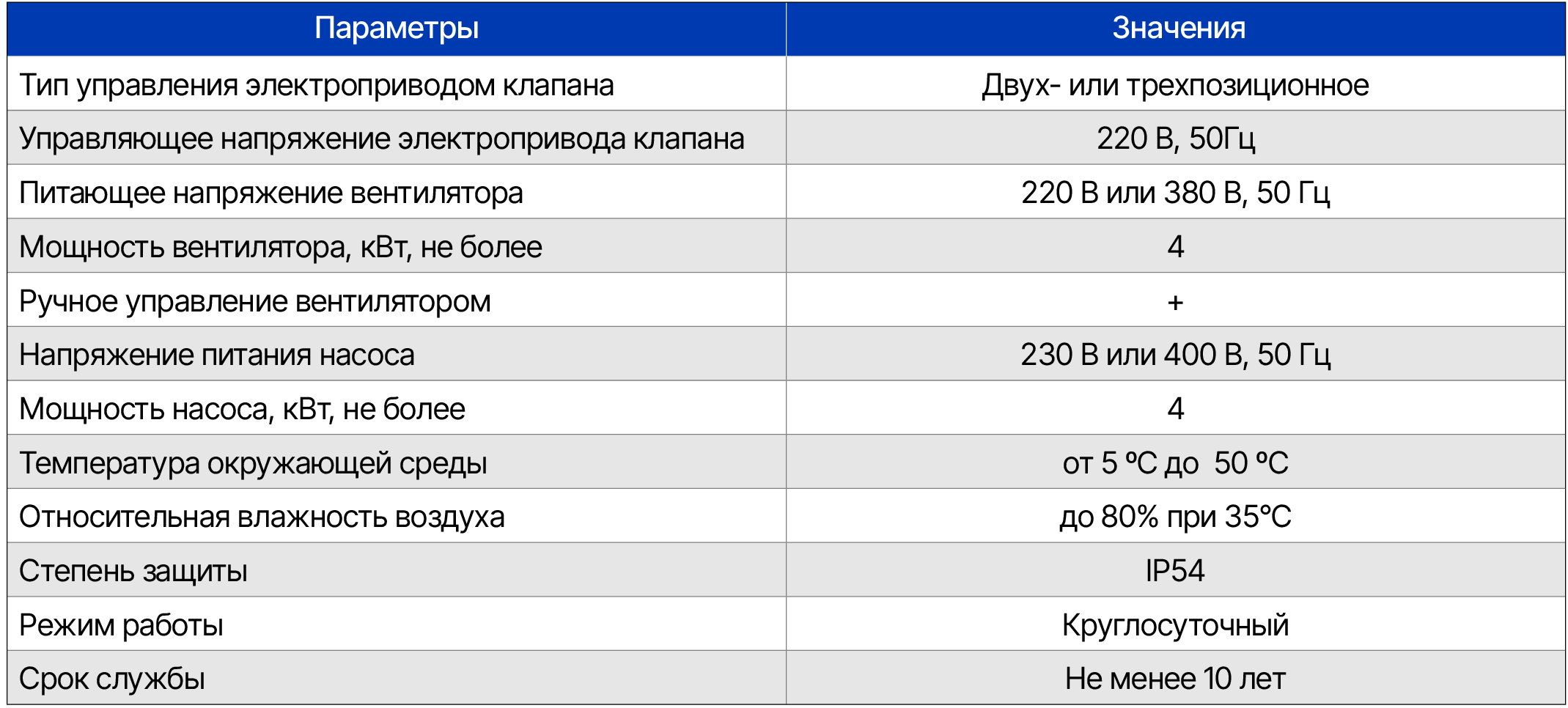

Технические характеристики шкафов ВШУ

Специалист «ВОГЕЗЭНЕРГО» подберёт конфигурацию шкафа управления для вентиляции под параметры вашей установки.

Подбор и заказ шкафов ВШУ в Беларуси

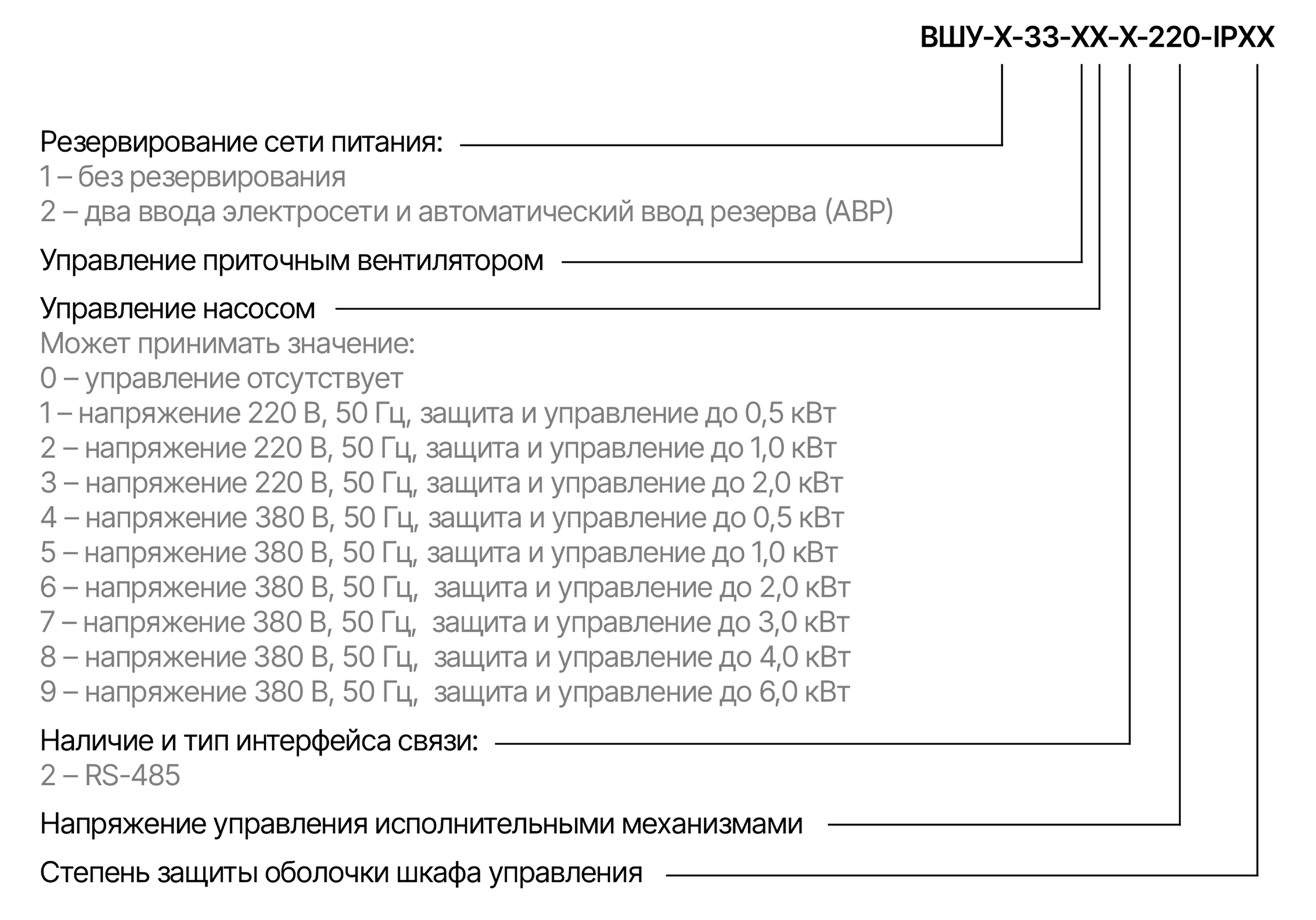

При выборе шкафа управления системой вентиляции учитываются:

• мощность калорифера;
• напряжение питания (230 В или 380 В);
• наличие циркуляционного насоса;
• тип жалюзи;
• количество датчиков температуры.

Купить шкаф управления вентиляцией ВШУ или получить расчёт стоимости под конкретный объект можно напрямую у производителя тепловой автоматики — «ВОГЕЗЭНЕРГО». Осуществляем доставку оборудования по Беларуси и в страны СНГ. Остались вопросы? Задайте их специалисту по тел.: +375 (17) 27-27-111; +375 (29) 630-52-52.
